Лабораторная работа № 6 «Измерение сопротивления проводника при помощи амперметра и вольтметра»

Лабораторная работа № 6

«Измерение сопротивления проводника при помощи амперметра и вольтметра»

Цель работы: научиться измерять сопротивление проводника при помощи амперметра и вольтметра. Убедится на опыте, что сопротивление проводника не зависит от силы тока в нем и напряжения на его концах.

Приборы и материалы:

Источник питания, реостат, резистор, амперметр, вольтметр, ключ, соеди­нительные провода.

Указания к работе:

1. Рассмотрите реостат. Установите, при каком положении ползунка со­противление реостат является наибольшим и наименьшим.

2. Соберите цепь, соединив последовательно источник питания, ампер­метр, резистор, реостат и ключ.

3. Измерьте силу тока в цепи.

4. К концам исследуемого проводника присоедините вольтметр и измерьте напряжение на проводнике.

5. С помощью реостата измените сопротивление цепи и снова измерьте силу тока в цепи и напряжение на исследуемом проводнике.

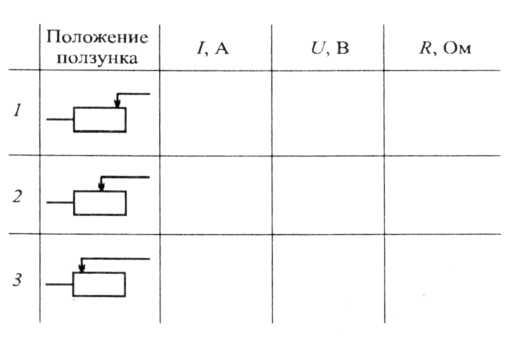

6. Результаты измерений занесите в таблицу.

7. Используя закон Ома, вычислите сопротивление проводника по данным каждого измерения.

8. Результаты вычислений занесите в таблицу.



9.


Пример выполнения работы

Вывод: мы действительно убедились, что сопротивление проводника постоянно и не зависит от силы текущего по нему тока и напряжения на его концах.
