ЛАБОРАТОРНАЯ РАБОТА №7

Тема: Исследование условий равновесия рычага

Цель работы: проверить на опыте, при каком соотношении сил и их плеч рычаг находится в равновесии. Проверить на опыте правило моментов.

Приборы и материалы: рычаг на штативе, набор грузов, линейка, динамометр.

ТРЕНИРОВОЧНЫЕ ЗАДАНИЯ И ВОПРОСЫ

1. Что представляет собой рычаг?

________________________________________________________________

1. Что называют плечом силы?

________________________________________________________________

1. Что называют моментом силы?

________________________________________________________________

1. Формула правила равновесия:

________________________________________________________________

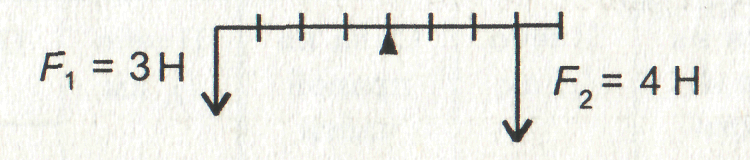

1. Будет ли находиться в равновесии рычаг?

ХОД РАБОТЫ

1. Уравновесьте рычаг, вращая гайки на его концах так, чтобы он расположился горизонтально.

2. Подвесьте два груза на левой части рычага на расстоянии 15 см от оси вращения.

3. Уравновесьте эти два груза:

а) одним грузом – плечо _________ см;

б) двумя грузами – плечо _________ см;

в) тремя грузами – плечо _________ см.

1. Считая, что каждый груз весит 1 Н, запишите данные и измеренные величины в таблицу.

5.Запишите правило моментов для рычага. Проверьте его выполнение:

________________________________________________________________

_{  }=_____________ _{  }=________________

________________________________________________________________

Дополнительное задание

Подвесьте три груза справа от оси вращения рычага на расстоянии 5 см с помощью динамометра определите, какую силу нужно приложить на расстоянии 15 см от оси вращения правее грузов, направив её вверх, чтобы удерживать рычаг в равновесии.

Запишите:

Вывод: (напишите, подтверждают ли ваши опыты правило равновесия рычага?)____________________________________________________________

_______________________________________________________________
