Комплект лабораторных работ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СВЕРДЛОВСКОЙ ОБЛАСТИ

«ЕКАТЕРИНБУРГСКИЙ ПРОМЫШЛЕННО – ТЕХНОЛОГИЧЕСКИЙ ТЕХНИКУМ

им В.М. КУРОЧКИНА»

Комплект лабораторных работ по электротехнике

Разработала

Куликова О.В.

мастер п/о

Определение величины сопротивления с помощью амперметра и вольтметра

Последовательность выполнения лабораторных работ приведена из «Краткого технического описания лабораторного стола»

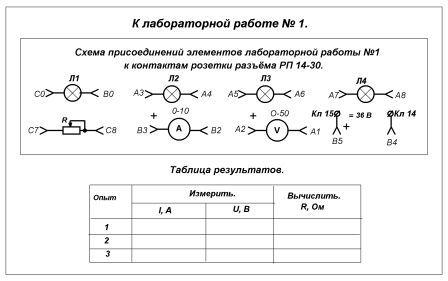

Лабораторная работа №1

Определение величины сопротивления с помощью амперметра и вольтметра.

При работе использовать:
амперметр М-367 0-10 А – 1 шт.;
вольтметр М-367 0-50 В – 1 шт.;
лампа накаливания МО 12 В - 25 Вт – 4 шт.;
Реостат ползунковый РП-6,6 Ом, 2 А – 1 шт.

Собрать схему (рис.1) и подключить к клеммам Кл14, Кл15 на напряжение 36 В. Лампы накаливания соединить последовательно и замерить ток в последовательной цепи и напряжение при 3-х положениях ползункового реостата. Рассчитать сопротивление при 3-х измерениях.

I = U / R ;_______Rср = (r1 + r2 + r3) / 3

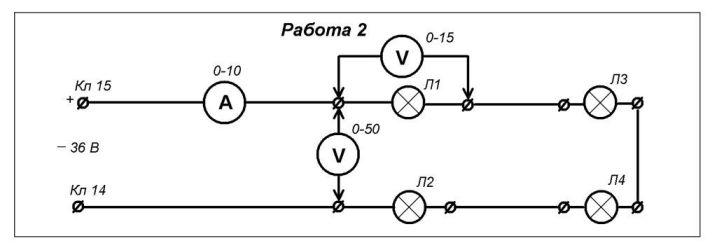

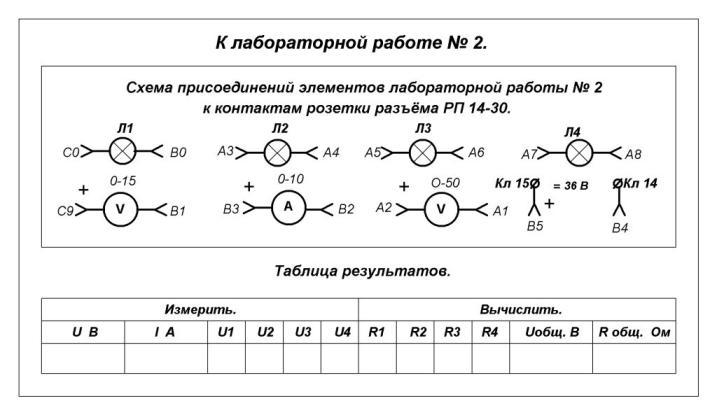

Лабораторная работа № 2

Последовательное соединение приёмников электроэнергии и проверка падения напряжения в отдельных приёмниках по закону Ома

При работе использовать:
Амперметр М-367____ 0 -10 А__________________________________________ - 1 шт.;
Вольтметр М-367____ 0 -15 В___________________________________________ - 1 шт.;
Вольтметр М-367____ 0 -50 В___________________________________________ - 1 шт.;
Лампа накаливания МО 12 – 25 Вт_______________________________________ - 4 шт.

Собрать схему и подключить к клеммам Кл14, Кл15 на напряжение 36 В. Лампы накаливания соединить последовательно и замерить общий ток в цепи, а также с помощью вольтметра М 367( 0 – 15 В) падение напряжения на каждом участке последовательной цепи (на каждой лампе).Проверить закон Ома, используя результаты измерений.

Падение напряжения на каждом участке:

U1 = IR1 ;________ U2 = IR2 ;________ U3 = IR3 ;________ U4 = IR4
Общее напряжение: ____ U = U1 +U2 ……+Un

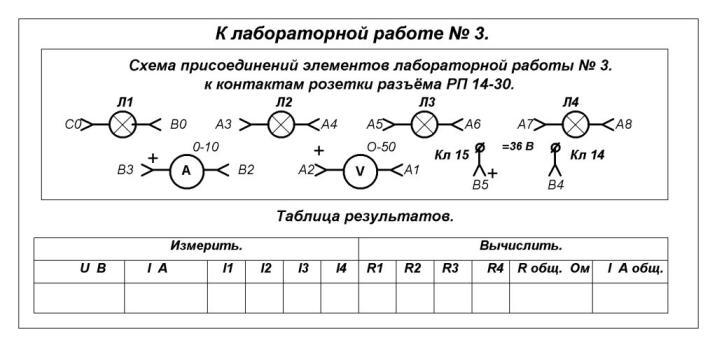

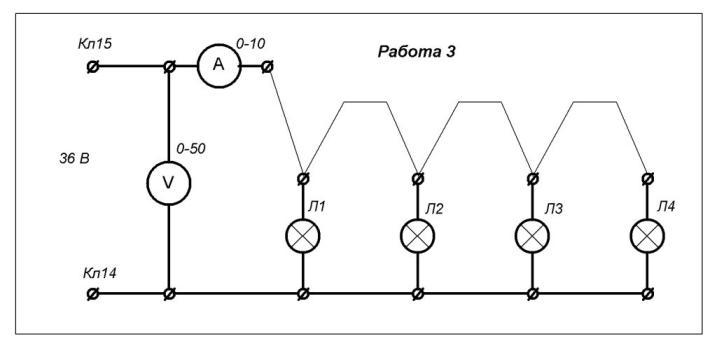

Лабораторная работа № 3

Параллельное соединение приёмников электроэнергии и проверка первого закона Кирхгофа

При работе использовать:
Амперметр М-367___0-10 А_____________________________________ - 1 шт.
Вольтметр М-367___0-50 В_____________________________________ - 1 шт.
Лампа накаливания М0 36-25___________________________________ - 4шт

Собрать схему и подключить к клеммам Кл 14, Кл 15,установив напряжение 30 В. Лампы накаливания соединить параллельно и замерить общий ток в цепи. Затем с помощью амперметра замерить ток в цепи каждой лампы. Проверить первый закон Кирхгофа.

I = I1 + I2 + I3 + I4;______U = U1 + U2 + U3 + I4;

______I1 = U / R1;______I2 = U / R2 ______I3 = U / R3;______I4 = U / R4

Проводимость участков:

I / r1 = g1;_____I / r2 = g2;_____I / r3 = g3;_____I / r4 = g4;

1 / r = 1 / r1 + 1 / r2 + 1 / r3 + 1 / r4_________I = U/R = U/r1 + U/r2 + U/r3 + U/r4

Проводник, изображённый на схеме тонкой линией, можно оснастить четырьмя штекерными вилками. Они позволят сократить время переключения амперметра в процессе выполнения лабораторной работы. Все измерения электрического тока следует производить одним амперметром.

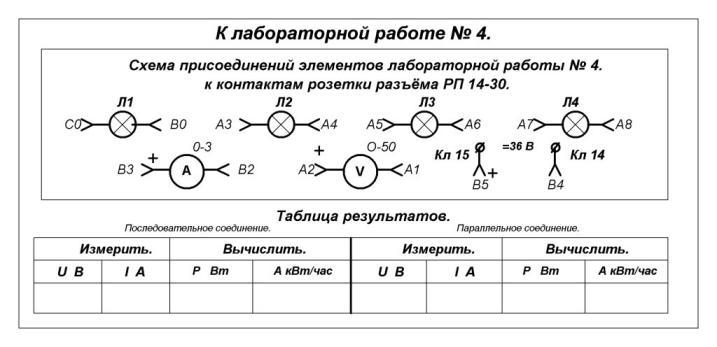

Лабораторная работа № 4

Измерение работы и мощности в цепи постоянного тока

При работе использовать:

Амперметр М-367___0-10 А_____________________________________ - 1 шт.
Вольтметр М-367___0-50 В_____________________________________ - 1 шт.
Лампа накаливания М0 36-25___________________________________ - 4шт

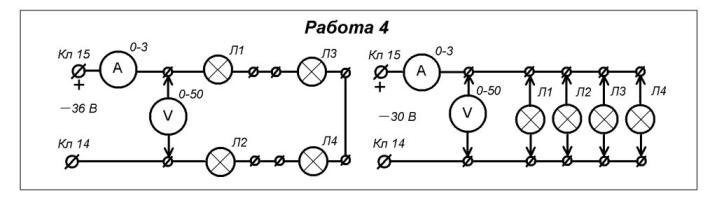

Собрать схему (А) и подключить к клеммам Кл 14, Кл 15, на напряжение 36 В. Соединить лампы накаливания последовательно и снять показания приборов. Вычислить мощность, потребляемую лампами.

Собрать схему (Б) и подключить к клеммам Кл 14, Кл 15, установив напряжение 30 В. Соединить лампы накаливания параллельно и снять показания приборов. Вычислить мощность, потребляемую лампами.

Определить работу электрического тока, проведённую за 10 минут.

A = I U t = U/r U t = U2 t / r = I2 r t ; _____ Мощность P = I U = U2 t = I2 t ; _____ A = P t

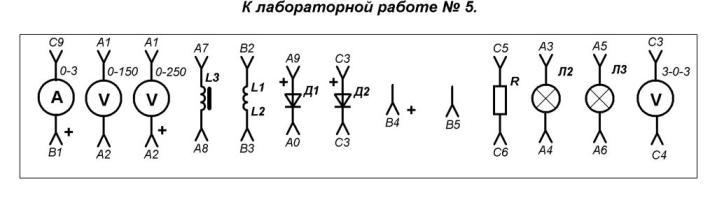

Лабораторная работа № 5

Явление электромагнитной индукции и самоиндукции (имитация)

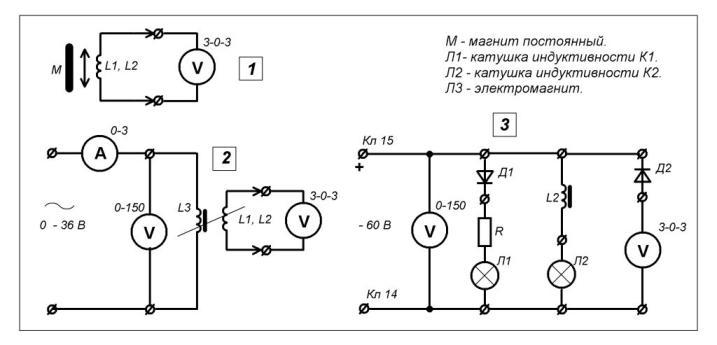

Собрать схему (1). Изучить явления электромагнитной индукции, вводя в катушку К1 постоянный магнит. Повторить опыт с другой катушкой К2, имеющей большее число витков.

При работе использовать:

магнит постоянный М

Катушка индуктивности № 1 ___ L1
Катушка индуктивности № 2 ___ L2
Электромагнит ______________ L3

Собрать схему (2) электромагнита, установив напряжение 36 В (клеммы Кл16, Кл17).

При работе использовать:

Вольтметр М-4200 ___ 3-0-3 В ____________________________________ 1 шт
Вольтметр Э 378 ____ 0-150 В ____________________________________ 1 шт
Амперметр Э 378 _____ 0,3 А _____________________________________ 1 шт
Катушка индуктивности__ К1 ______________________________________ 1 шт
Катушка индуктивности__ К2 _____________________________________ 1 шт
Электромагнит _________________________________________________ 1 шт
Магнит постоянный _____________________________________________ 1 шт

Собрать схему (3) для изучения явления самоиндукции и подключить к клеммам Кл14, Кл15, установив напряжение 60 В. При включении лампа Л2 загорается медленнее, чем лампа Л1, а при выключении лампа Л2 гаснет медленнее, чем лампа Л1.

При работе использовать:

Вольтметр М-4200 ___ 3-0-3 В _____________________________________ 1 шт
Вольтметр М-4200 ___ 0-250 В _____________________________________ 1 шт
Резистор постоянный ___ 50 Ом 25 Вт ______________________________ 1 шт
Лампа накаливания МО 12 – 25 ____________________________________ 1 шт
Лампа накаливания МО 36 – 25 ____________________________________ 1 шт

Работа по проверке закона электромагнитной индукции не предусматривает его количественного подтверждения.
