Раздел 11 Элементы теории вероятностей и математической статистики
Лекция № 209 Представление данных (таблицы, диаграммы, графики).
Основная литература:
Уч. пособие “Алгебра. Элементы статистики и теории вероятностей” авторов Ю.Н. Макарычева и Н.Г. Миндюк
Математика: учебник / М.И. Башмаков. — Москва: КноРус, 2017.
Башмаков М.И. Математика. Задачник: учебное пособие для студ. Учреждений сред проф. образования. - 5-е изд., стер.- М.: Издательский центр «Академия», 2017 год.
Математика: учебник для учреждений нач. и сред. проф. образования /М.И. Башмаков.- 7-е изд., стер.- М.: Издательский центр «Академия», 2012 год.
http://www.drofa.ru/ (Методические пособия, статьи для обучения математике)
http://podgotovka-ege.ru/education/ (Сайт для подготовки к ЕГЭ)
https://multiurok.ru/seropol-irina
ВНИМАНИЕ!!! Материалы, представленные в лекции взяты из книги Уч. пособие “Алгебра. Элементы статистики и теории вероятностей” авторов Ю.Н. Макарычева и Н.Г. Миндюк. Книгу можно открыть:
1. В материалах, представленных в папке преподавателя файл Учебник. Алгебра элементы статистики и теории вероятностей. Миндюк, Макарычев.pdf (Для открытия файла на вашем компьютере или телефоне, должна быть установлена программа Adobe Acrobat –распространяется бесплатно).
2. Книгу можно открыть по ссылкам вашем браузере
https://uch-lit.ru/matematika-2/dlya-shkolnikov/makaryichev-yu-n-algebra-elementyi-stati
https://www.description-pdf.ru/2020/01/31/%D0%B0%D0%BB%D0%B3%D0%B5%D0%B1%D1%80%D0%B0-%D1%8D%D0%BB%D0%B5%D0%BC%D0%B5%D0%BD%D1%82%D1%8B-%D1%81%D1%82%D0%B0%D1%82%D0%B8%D1%81%D1%82%D0%B8%D0%BA%D0%B8-%D0%B8-%D1%82%D0%B5%D0%BE%D1%80%D0%B8%D0%B8/
Конспект страницы учебника 22-27
Построение полигона, гистограммы
Полигоном частот называют ломаную, отрезки которой соединяют точки. Для построения полигона частот на оси абсцисс откладывают варианты , а на оси ординат – соответствующие им частоты . Такие точки соединяют отрезками прямых и получают полигон частот.
Полигоном относительных частот называют ломаную, отрезки которой соединяют точки . Для построения полигона относительных частот на оси абсцисс откладывают варианты, а на оси ординат – соответствующие им относительные частоты (частости) . Такие точки соединяют отрезками прямых и получают полигон частот.
Задача 1: Построить полигон частот и полигон относительных частот (частостей):
хi | 2 | 7 | 8 | 15 | 16 | 17 |
ni | 15 | 35 | 64 | 55 | 21 | 10 |
Построим полигон частот.
По оси х – первая строка таблицы, по оси y – вторая строка, получим график
Вычислим относительные частоты (частости):
Сумма всех частот 15+35+64+55+21+10=200
Каждую частоту нужно разделить на сумму всех частот и записать в 3ий столбец, например 15/200=0,75; 35/200=0,175 …Получим таблицу
хi | ni | Относительные частоты, |
2 | 15 | 0,075 |
7 | 35 | 0,175 |
8 | 64 | 0,320 |
15 | 55 | 0,275 |
16 | 21 | 0,105 |
17 | 10 | 0,050 |
Итого | 200 | 1,000 |
Построим полигон относительных частот
В случае интервального ряда для построения полигона в качестве берутся середины интервалов.
Гистограмма
В случае интервального статистического распределения целесообразно построить гистограмму.
Гистограммой частот называют ступенчатую фигуру, состоящую из прямоугольников, основаниями которых служат частичные интервалы длиною, а высоты (в случае равных интервалов) должны быть пропорциональны частотам. При построении гистограммы с неравными интервалами по оси ординат наносят не частоты, а плотность частоты . Это необходимо сделать для устранения влияния величины интервала на распределение и иметь возможность сравнивать частоты.
В случае построения гистограммы относительных частот (гистограммы частостей) высоты в случае равных интегралов должны быть пропорциональны относительной частоте , а в случае неравных интервалов высота равна плотности относительной частоты .
Задача 2: Построить гистограмму частот и относительных частот (частостей)
| 2-5 | 5-8 | 8-11 | 11-14 | 14-17 | 17-20 |
| 15 | 35 | 64 | 55 | 21 | 10 |
Вычислим относительные частоты:
Интервалы, | | Относительные частоты, |
2 – 5 | 15 | 0,075 |
5 – 8 | 35 | 0,175 |
8 – 11 | 64 | 0,320 |
11 – 14 | 55 | 0,275 |
14 – 17 | 21 | 0,105 |
17 – 20 | 10 | 0,050 |
Итого | 200 | 1,000 |

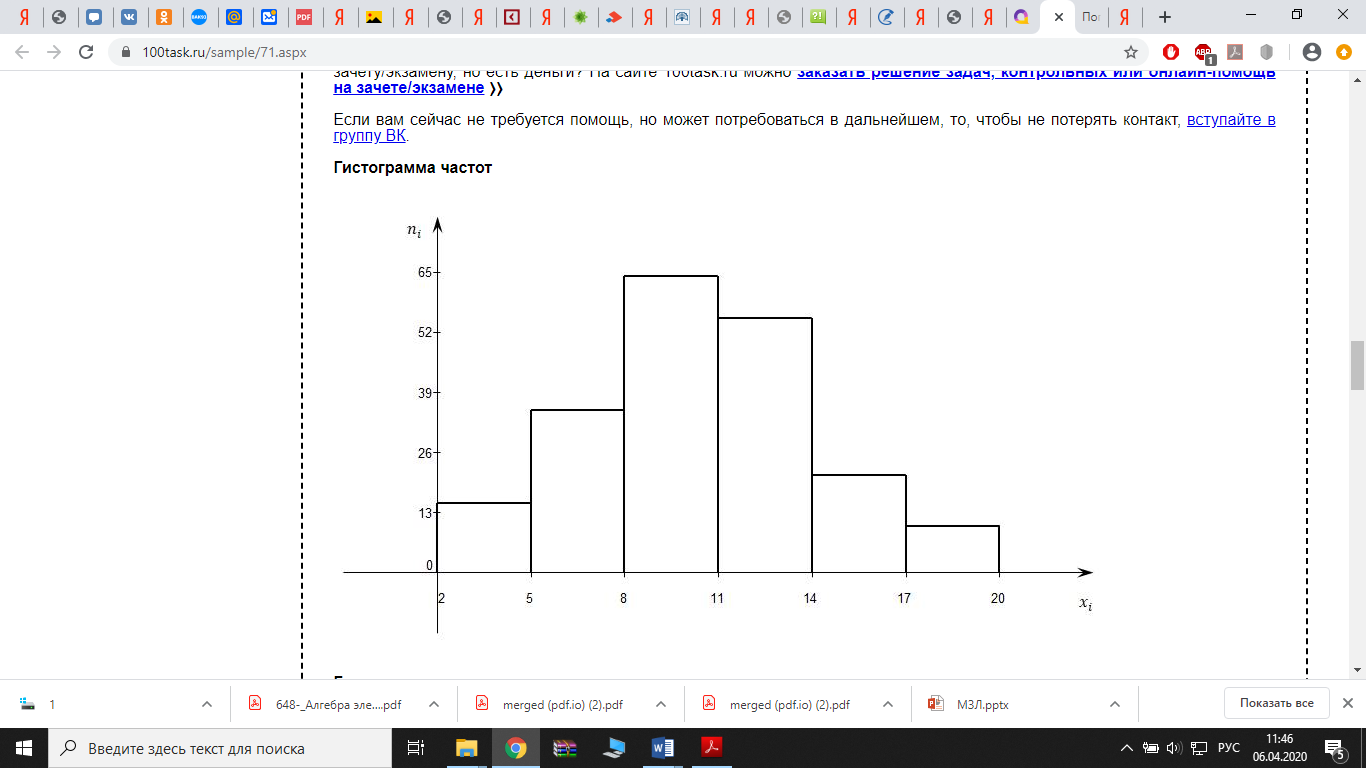

Гистограмма частот

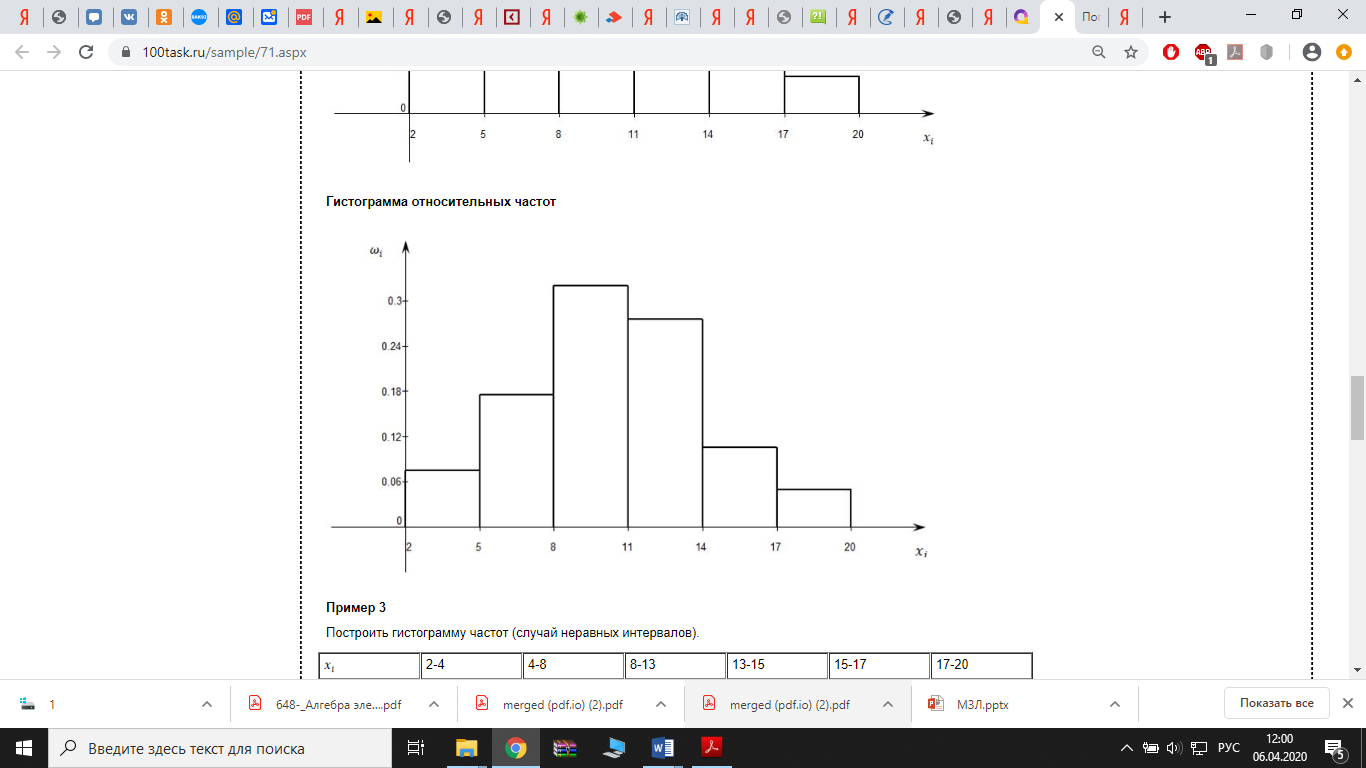

Гистограмма относительных частот
Задача 3
Построить гистограмму частот (случай неравных интервалов).
| 2-4 | 4-8 | 8-13 | 13-15 | 15-17 | 17-20 |
| 15 | 35 | 64 | 55 | 21 | 10 |
Вычислим плотности частоты:
Интервалы, | | Длина интервала, | Плотность частоты, |
2 – 4 | 15 | 2 | 7,500 |
4 – 8 | 35 | 4 | 8,750 |
8 – 13 | 64 | 5 | 1,800 |
13 – 15 | 55 | 2 | 27,500 |
15 – 17 | 21 | 2 | 10,500 |
17 – 20 | 10 | 3 | 3,333 |
Итого | 200 | -- | -- |
Гистограмма частот
Круговая (секторная) диаграмма
Круговая (секторная) диаграмма — это вид диаграммы, в которой площадь круга принимается за величину всей изучаемой совокупности, а площадь отдельных секторов соответствует удельному весу ее частей. Такая диаграмма требует подсчета частостей. Круговая диаграмма удобна для изображения структуры (состава) явления.
Задача 4. Построить круговую диаграмму распределения индивидуального дохода (рис. 3) на основании следующих данных: питание — 50 % дохода; образование — 20 % дохода; проживание — 30 % дохода.
Произведите конспект примера со страницы 24.
ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОГО ВЫПОЛНЕНИЯ И РЕШЕНИЯ ДОМАШНЕГО ЗАДАНИЯ.
Решите задачи из учебника Уч. пособие “Алгебра. Элементы статистики и теории вероятностей” авторов Ю.Н. Макарычева и Н.Г. Миндюк. (страница 27-28)
№1 - 8.16
№2 – 8.19
№3 – 8.21
Вопросы для повторения материала
Назовите формулу для нахождения относительных частот.
Объясните принцип построения полигона частот.
Объясните принцип построения полигона относительных частот.
Что такое гистограмма?
Объясните принцип построения гистограммы частот.
Объясните принцип построения гистограммы относительных частот.
Что такое круговая диаграмма?
Объясните принцип круговой диаграммы.
