Лекция по дисциплине ОП.01 "Элементы гидравлических приводов"

3 тема : Маслостанция

Энергообеспечивающая подсистема предназначена для сообщения рабочей жидкости гидравлической энергии и поддержанию ее параметров (чистоты, давления, температуры и т.п.) в требуемом диапазоне зна-чений. Обычно элементы энергообеспечивающей подсистемы монтируют компактным образом в виде функционально единой установки, которую в промышленной практике так и называют насосная установка, либо маслостанция

Насосные установки в зависимости от предъявляемых к ним требований имеют разную комплектацию.

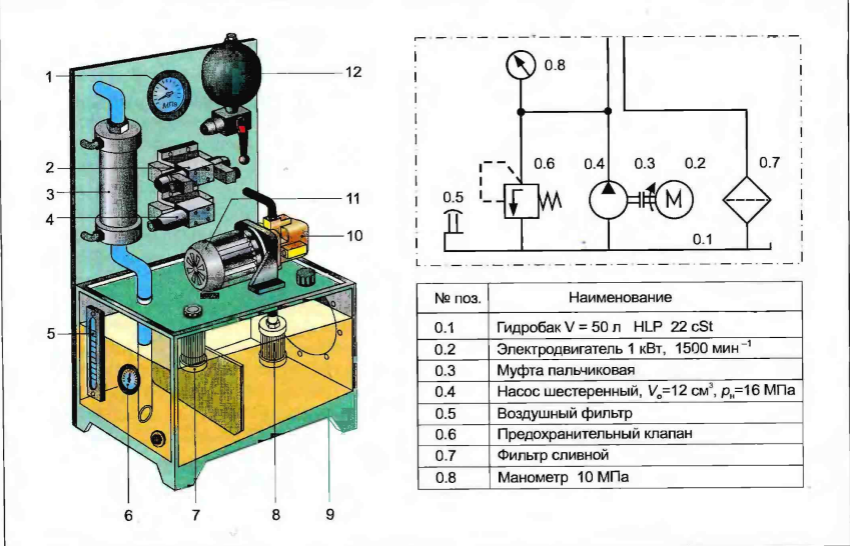

В состав полностью укомплектованной насосной установки входят: бак 9 с рабочей жидкостью; один или несколько насосных агрегатов насос 10 с приводным двигателем 11; гидравлические аккумуляторы 12 для накопления энергии; предохранительные клапаны 4 для защиты насосов от перегрузки; гидроаппаратура управления 2; приборы контроля давления - манометры 1, температуры 6 и уровня жидкости в баке 5; фильтры 7,8; устройства для охлаждения или подогрева рабочей жидкости (теплообменники 3); а также трубопроводы и различные устройства для ее обслуживания.

В современном производстве используют маслостанции нескольких типов:

• небольшие индивидуальные типовые, обслуживающие один механизм или одну машину;

• мощные станции с одним или группой аккумуляторов и общим насосным блоком, обслуживающие группу механизмов или агрегатов;

• мощные станции, имеющие общий насосный блок и индивидуальные аккумуляторы для каждого обслуживаемого механизма.

Несмотря на большое разнообразие компоновок и комплектаций маслостанций, в любой гидросистеме главным элементом является рабочая жидкость.
