Лекционный материал "деформационные швы"

Презентация на тему : «Деформационные швы на мостах»

Сделал : ст. гр. С2-16

Янмурзин А.М

Проверила : Исмагилова А.И

Во многих промышленных сферах широко применяются деформационные швы. Речь идет о высотном строительстве, сооружении мостовых конструкций и других отраслях. Они представляют собой весьма важный объектный элемент, при этом выбрать необходимый тип дилатационной конструкции, будет колеблется в зависимости от:

• величины статических и термогидрометрических изменений;
• величины определенной нагружаемости транспорта и необходимого уровня комфорта проезда во время эксплуатации;
• от условий содержания

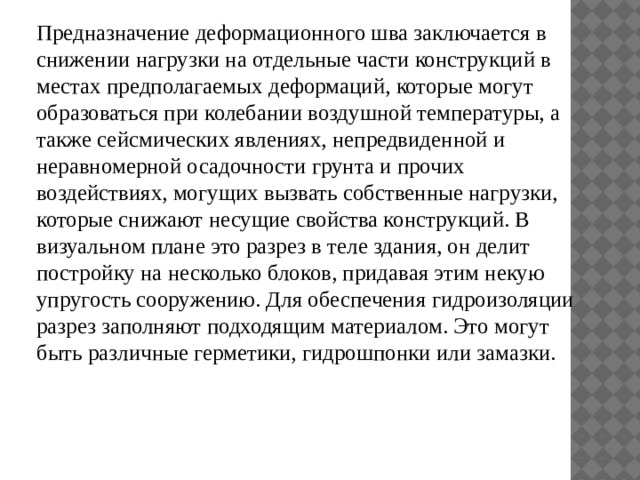

Предназначение деформационного шва заключается в снижении нагрузки на отдельные части конструкций в местах предполагаемых деформаций, которые могут образоваться при колебании воздушной температуры, а также сейсмических явлениях, непредвиденной и неравномерной осадочности грунта и прочих воздействиях, могущих вызвать собственные нагрузки, которые снижают несущие свойства конструкций. В визуальном плане это разрез в теле здания, он делит постройку на несколько блоков, придавая этим некую упругость сооружению. Для обеспечения гидроизоляции разрез заполняют подходящим материалом. Это могут быть различные герметики, гидрошпонки или замазки.

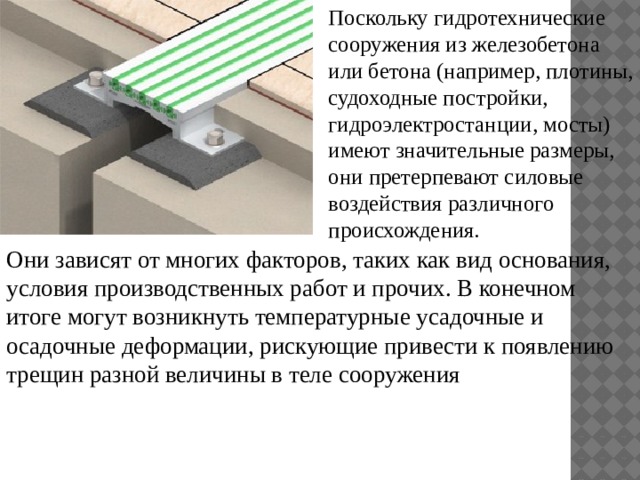

Поскольку гидротехнические сооружения из железобетона или бетона (например, плотины, судоходные постройки, гидроэлектростанции, мосты) имеют значительные размеры, они претерпевают силовые воздействия различного происхождения.

Они зависят от многих факторов, таких как вид основания, условия производственных работ и прочих. В конечном итоге могут возникнуть температурные усадочные и осадочные деформации, рискующие привести к появлению трещин разной величины в теле сооружения

Чтобы в максимальной степени обеспечить сохранность монолитности сооружения, применяются следующие мероприятия:

• рациональная разрезка построек временными и постоянными швами в зависимости от условий как геологических, так и климатических
• создание и поддержание нормального температурного режима в период возведения зданий, а также при дальнейшей эксплуатации. Задача решается путем использования малоусадочных и низкотермичных марок цемента, его рационального использования, охлаждения труб, теплоизоляции бетонных поверхностей
• повышение уровня однородности бетона, достижение его адекватной растяжимости, прочности на армирование в местах возможного возникновения трещин и осевое растяжение

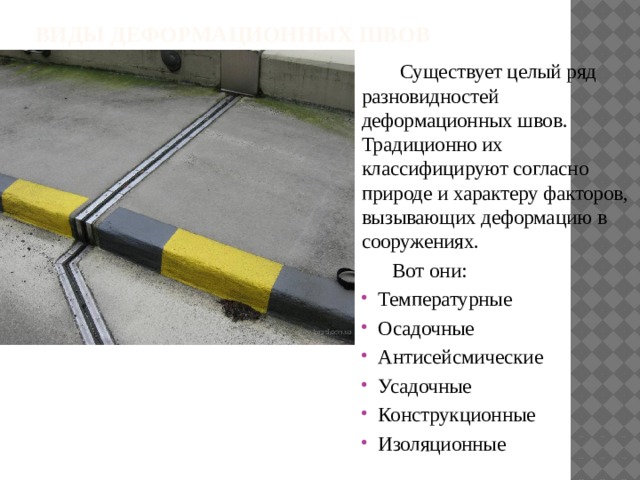

Виды деформационных швов

Существует целый ряд разновидностей деформационных швов. Традиционно их классифицируют согласно природе и характеру факторов, вызывающих деформацию в сооружениях.

Вот они:

• Температурные
• Осадочные
• Антисейсмические
• Усадочные
• Конструкционные
• Изоляционные

Деформационные швы мостов

Проектировщики мостовых сооружений, прежде всего, выступают за отличную универсальность деформационных швов и их конструкцию, что позволило бы применить ту или иную систему швов

практически без изменений на любом типе мостовых конструкций (габаритности, схем, мостового полотна, материалов изготовления пролетных строений и пр.).

Если говорить о деформационных швах, устанавливаемых в автодорожных мостах, то следует учитывать следующие критерии:

• Водонепроницаемость
• Долговечность и надежность эксплуатации
• Величина эксплуатационных затрат (она должна быть минимальной)
• Небольшие величины значения реактивных усилий, которые передаются на несущие конструкции
• Возможность равномерного распределения зазоров в промежутках шовных элементов при широких температурных диапазонах
• Перемещение мостовых пролетных строений во всевозможных плоскостях и направлениях
• Шумовая эмиссия в разных направлениях при движении автотранспорта
• Простота и удобство монтирования

В пролетных сооружениях малых и средних мостовых конструкций применяют устройство деформационных швов заполненного и закрытого типов при передвижениях концов пролетных сооружений соответственно до 10-10-20 мм.

По видовому признаку очевидна следующая классификация деформационных швов мостов:

Деформационные швы малых и средних мостов

• Открытый тип. Данный тип шва предполагает незаполняемый промежуток между составными конструкциями.
• Закрытый тип. В данном случае расстояние между сопрягаемыми конструкциями закрыт проезжей частью – покрытием, уложенным без необходимого разрыва.
• Заполненный тип. В закрытых швах покрытие уложено, напротив, с разрывом, из-за этого с проезжей части отчетливо видны и кромки зазора, а также само заполнение.
• Перекрытый тип. В случае с перекрытым деформационным швом зазор между связующими конструкциями перекрыт каким-либо элементом на верхнем уровне проезжей части.

Кроме видового признака деформационные швы мостовых конструкций разделяют на группы согласно их расположению в проезжей части:

• под трамвайным полотном
• в бордюре
• в пределах между тротуарами
• в тротуарах

Это стандартная классификация мостовых деформационных швов. Существуют и побочные, более подробные деления швов, однако все они обязаны быть подчинены основному группированию.

Судя по опыту эксплуатации мостов в Западной Европе, очевидно, что долговечность службы мостовой конструкции (любой) практически на сто процентов зависит от прочности и качественности деформационных швов.
