Ультрадыбысты шығын өлшегіштерді монтаждау

КІРІСПЕ

Курстық жобаның тақырыбы: Ультрадыбысты шығын өлшегіштерді монтаждауды жобалау.

Курстық жобаның мақсаты: теориялық білімдерді меңгеру мен қатар ультрадыбысты шығын өлшегіш аспабының монтаждалуын жобалау және оның параметрлерін бақылау,жұмыс ерекшеліктерімен танысу,ғылым мен техника жетістіктерін өз дәрежесінде пайдалану мен тиімділігін қарастыру. Аспаптың маңыздылығымен оның тиімділігін тексеру.

Курстық жобаның өзектілігі – қазіргі заманғы және болашақтағы даму жоспары бойынша ультрадыбысты шығын өлшейтін аспабын жоғары деңгейде қолдану, әр түрлі автоматтандырылған жүйелерде ультрадыбысты шығын өлшегіштердің жұмыс істеу принципі мен тиімділігін пайдалану.

Технология өндірістік процестерді және өнім сапасын жақсарту, оның жабдығының өнімділігін арттыру, кез келген өндірістік кәсіпорында жақсарту,жақсы жұмыс істейтін метрологиялық камтамасыз мүмкін емес. Ғылыми негізі метрология болып жобалады-өлшеу туралы ғылым,олардың бірлігін құру әдістерімен құралдары,өлшеу және техниқалық негізде қажетті дәлдігін жету жолдары-міндеттегі мемлекеттік және ведомстволық сынау және жоспарлау жуйесі- өлшем құралдарын профилактикалық қызмет көрсету,жумыс істеу кезінде олардың келісушілікті қамтамасыз ету.

Уақыт бірлігінде құбыр бойынша өтетін зат мөлшері шығын деп аталады. Зат жағдайы мен өндіріс технологиясы ерекшеліктеріне байланысты көлемді және массалық шығын болып топтастырылады. Сұйықтықтар мен газдар үшін, көлемді шығын, бу үшін массалық шығын өлшенеді. Сұйықтық үйілмелі заттармен араласқан жағдайда, олардың шығынын өлшеу массалық шығын бірлігі арқылы сипатталады. Сұйықтықтың көлемді шығынын өлшеу бірлігі ретінде сағатына текше метр (м³ /сағ) немесе секундына литр (л/с), газдар үшін сағатына текше метр (м³/сағ) қабылданады. Массалық шығын бірліктері сағатына килограмм (кг/сағ) немесе сағатына тонна (т/сағ).

Шығынды өлшеудің бес негізгі әдісі болады: көлемді,жылдамдықты, дросселді, ағу және индукциялы.

Өлшеу комплекс құрамына енеді:

• Бірінші ретті шығын түрлендіргіші;

• Бірінші ретті байланыс желісі- байланыстырушы құбырлар мен қосымша қондырғылар;

• Бірінші ретті өлшеу аспабы- дифманометр.

Өлшеу нәтижелерін алыс қашықтыққа беру қажеттілігі туындаған кезде элементтерге қосымша төмендегі аспаптар жалғанады:

• Дифманометрдің қозғалмалы элементтерінің қозғалысын электрлік немесе пневматикалық сигналдарға түрлендіретін екінші ретті түрлендіргіш;

• Екінші ретті байланыс желісі-электр сымдары немесе байланыстырушы түтікшелер;

• Екінші ретті өлшеу аспаптары.

І НЕГІЗГІ БӨЛІМ

1. Объектілердің автоматтандыру құралдарының тізімі

Сурет 1.1 Ультрадыбысты шығын өлшегіш

US800 ультрадыбыстық сұйықтық ағынының өлшеуіші орташа көлемдік ағынды (бұдан әрі - ағын жылдамдығы) және бір немесе екі қысым құбырларында ағатын сұйықтықтардың көлемін өлшеуге арналған. US800 номиналды диаметрі 15-ден 2000 мм. Құбырдағы судың қасиеттері:

-Reynolds саны 5000-нан төмен емес;

-максималды жылдамдығы 12 м / с аспайды;

-газ құбырын қысыммен толық толтыруы 6,3 МПа;

-сұйықтық температурасы - 40-тан +150 ° C дейін;

-газ тәріздес және қатты заттардың мөлшері 1% -дан аспайды;

US800 нұсқаларында:

-бірыңғай сәулелі UPR үшін ағымдарды өлшеу арнасы бар;

-екі жарықдиодты UPR үшін екі арнаның шығынын өлшеу;

-екі сәуле UPR бойынша шығыстарды өлшеу.

Кесте 1.1

Шығын өлшеу құбыры бастапқы түрлендіргіштерден өздерінің арасында сондай-ақ басқа да тізбектерде де гальваникалық бөлінген,және олар бір-біріне қарамастан параллель жұмыс істейді.US800 бір немесе екі құбыр арқылы ағын мен көлемді өлшеу құралы ретінде барлық салалардың кәсіпорындарында қолданылуы мүмкін,оның ішінде:

-ыстық, суық, соның ішінде ауыз су;

-өнеркәсіптік және тұрмыстық қалдықтар;

-агрессивті сұйықтықтар (қышқылдар, сілтілер және т.б.), мазут, майлар;

-газдалған сусындардан басқа сұйық тағамдар;

-жоғарыда көрсетілген шарттарға сай келетін кез келген басқа сұйықтық.

US800 үнемделмейтін көлемді есептеуіш режимдерінде құбырдағы сұйықтық ағынын қалпына келтіргенде ағым мен көлемді өлшеуге мүмкіндік береді:

-модуль бойынша;

-белгісіне сәйкес;

-тек бір бағытта.

US800 өлшенген шығындар мен көлемдер туралы ақпаратты сыртқы құрылғыларға:

-бірыңғай тұрақты ток күш сигналдары;

-жиілік / импульстік сигналдар;

-RS485 және RS232 стандартындағы сандық сигналдар.

US800 автоматты мөлшерлеу және ағынды басқару жүйелерінің бөлігі ретінде пайдаланылуы мүмкін.

-метрологиялық қасиеттерi бойынша - Ресей Федерациясында мемлекеттiк қадағалау мен бақылауға жататын аудандарда пайдалану жағдайында өлшеу;

-жұмыс режимі бойынша - үздіксіз жұмыс режимі;

-өлшеу арналары, кіріс және шығыс сигналдары арасындағы байланыс бойынша - гальваникалық оқшауланған.

US800 матчтарының электрондық бөлігі қоршаған ортаның температурасы мен ылғалдылығының әсеріне қарсы тұру үшін ГОСТ 12997 сәйкес B4 орындау тобы;

-Атмосфералық қысымға қарсы тұру бойынша ГОСТ 12997 сәйкес Р1 орындау тобы;

-механикалық кернеуге төзімділік үшін ГОСТ 12997 сәйкес Л3 орындау тобы;

-МЕМСТ 14254-96 сәйкес қатты денелер мен судың қабығына енуінен IP65 қорғау дәрежесі.

Өлшенген ортаны -40-тан +150 ° C-ге дейінгі температурада,және өлшенген сұйықтық қатпайтын жағдайда, қоршаған орта температурасының -40-дан +60 ° C-ге дейін өзгеруі;

-өлшенген ортаны артық қысымын 2,5 МПа-ға дейін, 6,3 МПа дейінгі арнайы нұсқалар үшін;

-Пайдаланушы нұсқаулығы US800.421364.001 РЭ 8

-МЕМСТ 14994-96 сәйкес МЕМСТ 14994-96 қорғау дәрежесіне келетін қатты заттар мен судың қабығына енуіне сәйкес келеді. UPR-ді құйылған ұңғымаларда орнатқанда, ультрадыбыстық датчиктерді (ПЭП) орындау IP68 қорғау дәрежесіне сай болуы керек

Пайдалану қағидасына сәйкес, US800 индустриалдық радио кедергілеріне сезімтал емес және «Бүкілодақтық рұқсат етілген өндірістік кедергілер» деңгейінде кедергілер тудырмайды. Норманың 1-95-9-93 «. ГОСТ Р 51649-2000, ГОСТ Р 51522-99 талаптарына сай келеді. Сәйкестік сертификаты № РОСС RU.АЯ14 Н00112.

1.2 Қалау құрылымдарын, таңдау құрылғыларын, алғашқы түрлендіргіштерді таңдау және монтаждау

US800 шығын өлшегішті қашықтықтан басқаруға немесе GSM модем MC35I арқылы US800 шығын өлшегіштерінің жүйелерін бақылауға болады және де ПК архивтерін қарауға,RS232 интерфейсі арқылы приборға астрономикалық уақытты қондыруға болады.

Шығын өлшегіштерде RS485 интерфейстерін пайдаланатын болсақ онда,RS485-RS232 автоматты басқаратын интерфейстерді де бірге қолдану қажет (мысалы I-7520 ICPDAS).

Технология арқылы GSM CSD дыбыстық каналдары арқылы ақпараттарды жіберу мүмкіндігі бар (МТС-те «Мобильді офис» ал Beeline-де «Деректерді және факс жіберу» т.б. Қызметері арқылы жібере алады).

Бұл қызмет бөлек қосыла алады,өз операторыңыздың қосылу жолын нақты біліп алыңыз.

Жіберу жылдамдығы 9600бит/сек қа дейін

Қашықтығы GSM мен таңдалған операторға байланысты болады.

Архив файлдарын жеңіл жазып алу үшін “US800_APXИВ_GSM(CSD)” осы программаны пайдаланады.

Ол Windows 95/98/Me/XP программасымен жабдықталған стационарлы және портативті IBMPC-компьютерлерінде ғана жұмыс жасайды.

Аппараттардан шығатын судың, будың, мұнайдың, газ бен будың қоспасының, конденсат-көміртегінің және сұйықтандырылған газдардың шығынын өлшеу үшін «Взлет МР УРСВ 5хх» фирмасының шығын өлшеу құралын ұсынамыз. Ол жиілігі жоғары, ұзындығы қысқа болғандықтан әсіре дыбыстарды бір бағытта шоғырландыра таратуға болады. Әсіре дыбыстың осы қасиеті сұйықтардың шығынын өлшеуде кеңінен қолданады.

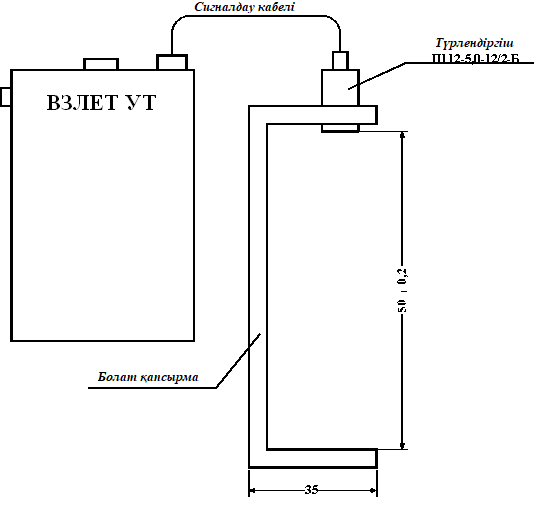

Сурет 1.1 Түрлендіргішті орнату сұлбасы.

Шығын өлшегіштерді орнату үшін мынадай шарттардан тандалуы тиіс:

- шығын өлшегіштерді көлденең немесе еңіс өткізгіш құбырға монтаждауға жол беріледі;

- өткізгіш құбырдағы орнату орында – ауа жиналмау керек – шығын өлшегіштер өткізгіш құбырдың ең биік үстінде тұруына болмайды; монтажға ең ыңғайлы орын – астынғы немесе үстінгі өткізгіш учаскесі (3 сүрет);

- өткізгіш құбырдағы сұйықтың қысымы газ шығаруын тоқтату керек;

- шығын өлшегіштерді, сұйықтықтың пульсациясы және турбуленттілігі минималды болатын құбыр бөлігінде орналасуы керек;

- шығын өлшегіштердің жұмыс жасағанда, өлшеу учаскесінің ішкі каналы толығымен сұйықтықпен толу керек.

Сурет 1.2 Шығын өлшегіштерді ұсынылатын орнату орындары

Құбырдың ішкі диаметрлері мен түйісетін нүктелердегі өлшеу бөлігінің арасындағы 0,05·DN айырмашылықтан аспауы керек.

УРСВ-5xxц ВЗЛЕТ МР нұсқасы шығыс өлшеуіші бұрын орнатылған UFM 3030 шығын өлшеуіштерінің орнына орнатылуы мүмкін (УРСВ-5xxц шығыс өлшеу құралының UFM 3030 өлшемдеріне сәйкес келетін монтаж және монтаждық өлшемдері).

1. Құбыр таратылымдарын таңдау және монтаждау

Сурет 1.3 Орнату сызбасы

Құбыр тартылымдары функционалдық белгіленулеріне қарай мынадай түрге бөлінеді: импульстік, командалық, қоректенуші, қыздырушы, салқытдатқыш, қосымша желі, дренаждық, манометрлік термометр каппилляр желісі.

Пісіру алаңдарын ұстаушылардың орындарын маркировкаланған жерлерде құбырдағы тесіктерді кесу үшін құбырдың диаметріне байланысты алдын-ала овалды нүктелермен белгілеуге рұқсат етіледі. Овалды белгіленген жерлерден құбырды кесіңіз.Оларды өңдеңіз,шеттерін тазалаңыз,ауқымдарын,қылщықтарын алып тастаңыз. Дәнекерлеу жабдығын қолданып 6-суретке сәйкес зондтардың ұстаушыларын құбырға бұраймыз(белгілі бір ұзындықтағы шайбалармен),ол бір біріне қатысты ұстаушылардың қажетті салыстырмалы жағдайын қамтамасыз етеді.

Штанганы көміртекті болаттан жасаймыз.Штанга түзу және жылтыратылған болуы қажет.Майысқан штангамен жұмыс жасауға тиым салынады.Штанганың ұзындығын құбырдың диаметрі және датчиктердің қиылысы арқылы анықтайды.Оның нақты ұзындығы 9-таблица арқылы таңдалады

Кесте 1.3

Монтаж жүргізілетін құбырлардың қалыптастырушы бетіне сәйкес зонд ұстаушылардың мойынтіректерінің бетін өзгерту.Ұстаушылардың сыртқы цилиндр бетіне дәлірек дәнекерлеу үшін эллипстің негізгі және шағын осьтерінің қиылысу нүктелеріне сәйкес келетін осьтік рисктерді қолданыңыз.

Жұмыстың орындалуының дұрыстығын бақылау үшін тексеріледі.

-құбырдың орталық осіне байланысты акустикалық каналдың осьтерінің жылжып кетуі

-аккустикалық арна осінің бұрышы

Сурет 1.4. Құбырды монтаждау сұлбасы

-ПЭП-тің арасындағы қашықтық

Дайын монтаждың UPR-і келесі әдіске сәйкес асырылады.

Өлшеу жүргізілетін құбырдың участкесін таңдалады және 3-ші және 4-ші суретке сәйкес UPR орнатылады.Құбырдың таңдалған бөлігінде сұйық және қалдық қысым болмауын қамтамасыз етеміз.

UPR-ді орнату алдында құбырды өлшеп және кесіп,қиып аламыз.

Құбырдың таңдалған участкесін,ішкі қабатының жай-күйін бағалаймыз(шөгінділер,каррозия деңгейі).Шөгінді ескере отырып ішкі диаметрін (D ішкі) өлшейміз.Шарттардың орындалғанын тексереміз.

Егер шарт орындалмаса,құбырдың ішкі қабатын тазалап немесе ұзындығы 10Ду-дан кем емес жаңа құбыр дәнекерлейміз және UPR-дің орнату орыны 5Ду болуы қажет.

Пісіруге арналған бос орынды есепке ала отырып,қарсы фланцтердің тесікшелерін өлшенген өлшеулерге сәйкес келтіреміз.Содан кейін оларды құбырдың аяғына дәнекерлемей кигізіп қоямыз.

UPR-ді құбырға орнатып және қарсы фланцты бұрандалармен қатайтамыз(алдын ала фланцтардың арасында арнайы жеткізілген тығыздағыштарды орнатамыз).Құбырға фланцтарды дәнекерлеудің алдында құбырға бормен белгі салып аламыз.

UPR-ді алып тастаймыз.

Қарсы фланцтарды құбырдың белгіленген жеріне дәнекерлейміз.Фланцтардың арасында тығыздағыштарды салып және оларды теңестіріп арнайы жеткізілген бұрандалармен қатайтып UPR-ді орнатамыз.Тығыздағыштар құбырдың ішкі қуысына шығып кетпеуі тиіс.

ЭБ-ны вертикальды қылып тірейтін бетіне бекітеміз.ЭБ-ны орнату орыны екі полюсті розеткамен қамтамасыз етілуі тиіс,және розетка бір фазалы 220(-22;-33)В айнымалы токпен болуы тиіс.Егер қорек көзі асып кететін болса,онда ЭБ-ні үздіксіз қорек көзіне қоюды ұсынамыз.ЭБ-нің сыртқы қосылымдарының схемасы В қосымшасында көрсетілген.

1.4.Электр тартылымдарын таңдау және монтаждау

Электр монтаждау тәжірибесінде кабелдер, сымдар, трубалар тоқтарын аспаптар және аппараттарды қатайту үшін монтажды профелдер және қолданылады. Профелді және жолақтарды қалыңдығы төрт. Өткізгіштерді тану үшін олардың схемаларының бөлек тізбек орналасуын анықтау үшін белгі салу қолданылады. Тізбек бөлімдері түйіспелерімен бөлінген аппараттар реле орамаларымен аспаптармен машинаның және басқа электрдің әртүрі белгі салулары болады. Қажет жағдайларда бұндай тізбек бөлімдеріне дивис белгісімен бөле отырып сандарды және құрылғының белгілерін қосуға рұқсат етіледі. Ал ажырамалы түйіспе жалғаулары арқылы өтетін тізбек бөлімдеріне әртүрлі бнлгі салу беріледі. Тізбектерді схемада машинаның апаратының релелердің кіріс және шығыс қыспаларын нөмірлеріне қарамай белгі салынады. Тізбектерге белгі салу тізбектігі қоректеу көзінің кіріснен тұтынушыға қарай қолданады. Ал тізбектің тармақтарын бөлімдерін схемада солдан оңға қарай бағытта жоғарыдан төменге қарай белгі салыныды. Белгі салу үшін апараттың сандары және әріптері қолданылады. Сандарды және әріптерді өлшемдерін бірдей етіп жазады.

Сымның, кабелдің соңдарын жалғау тал сымдарын жалғау, соның нәтижесінде электрлік түйіспе сенімділігі және механикалық беріктігі қамтамасыз етеді. Оқшауланған альюминиді сымдардың және кабельдердің соңдарын ұштау және талсымдарын жалғау престеу арқылы, дәнекерлеу арқылы, пайкілеу арқылы және бұрандамлармен қысу арқылы жүргізіледі. Ал мыс талсымдары пірестеу арқылы және қыса қатайту арқылы. Альюминиді және мыс сымдармен кабелдерді ұштау және тал сымдармен жалғау әртүрлі әдістерін қолдану арқылы нормалармен ережелермен және нұсқалармен белгіленеді. Капиталды жөндеу өзімен ішкі цехтық электр желілерді және жарықтандырушы толығымен қайта жабдықтау, соның ішінде ескірген барлық элементтерді және қондырғыларды орнына келтіру. Ішкі цехтық желілерде шина өткізгіш қораптардағы шамның болуын, түйіспе жалғауларының жағдайын, шиналардың нақты жүктемесін және қызу дәрежесін, баяулау және беріктігін, қораптың қатайтылуын және форфорлы оқшаулағыштың жағдайын тексереді. Дәнекерленген шиналар кезіде дәнекерлеу орындарында жарылған жерлердің болмауын тексереді. Трубалармен жүргізген кезбе трубалардың боялу сапасын, нақты жүктемелерін, ұштықтардың және жалғау түйіспелерінің, жалғау орындарының жағдайын тексереді. Арқанды және ішекті өткізгіштерді арқанның қатайтылуы сенімділігін керу құрылымының оқшаулағыш тетіктерінің жағдайын, сымдарды қатайту және жарық шамдарының сапасын тексереді. Жерлестің құрылымының жағдайын және жерлестіру желісінің бүтіндігін тексереді. Арқанды және ішекті өткізгіштерде арқан ретінде болат мырышталған немесе лак бояумен қапталған, ыстық жазылған диамерді 5-8мм сымдарды немесе диаметрі 3-6,5мм арқандар қолданылған кезде, олардың зақымдалмеуын болдырмеу мақсатында, олардың салбырау жебесін әрдайым бақылап отырады. Ол 100-250мм-ді құрау керек және оны анықтама бойынша таңдайды.

Сурет1.3 Шығын есептеу құрылғыларын жалғау

1. .Қалқандар мен пульттарды таңдау және монтаждау

Электронды компоненттерді және де осындай өлшеу аспаптарын осындай қалқаншаға орналастырады.Сонымен қатар қалқаншалар түрлі өлшемдерде жасалады,бірнеше электронды блок үшін де осындай қалқаншалар жасалады.Мұндай қалқандарды төмен температуралы жерде монтаж жұмыстарын жүргізуге ыңғайлы қылып жылыту элементтерімен қамтамасыз етуге болады.

Мысалға:үстідегі суретте IP65-тен кем емес шаң-тозаңнан толық қорғайтын мөлдір есікті қалқанша орналастырылған.Бұл қалқаншада: шығын өлшегіш US800-типті электронды блок,үздіксіз қорек көзі келіп отырған антенналы GSM модем,тоқ жүргізілген 220В.

Сурет 1.4 IP65-тен кем емес шаң-тозаңнан толық қорғайтын мөлдір есікті қалқанша

US800 тікелей сыртқы ток сигналдарын өлшеу арнасы бар сыртқы байланыстардың диаграммасы 4-20(0-5,0-20)мА

Қалқаншаларды монтаждау кезінде келесі жұмыстар орындалады.

1. Панельдерді қондыру орнына жеткізу.

2. Сыртқы қаптамасынан ажырату.

3. Қалқаншаларды металл конструкцияларын жинақтау.

4. Шиналарды орнату.

5. Аспаптарменды және аппараттарды монтаждау.

6. Панельдерден өткізгіш сымдарды монтаждау.

7. Бақылаушы панельдерді монтаждау.

8. Бақылаушы панельдердің тартылымдарын және сымдарды тармақтау және қосу.

9. Іске қосу және баптау жұмыстары

Негізінен панельдердегі сымдарды монтаждау заводта жүргізіледі.Бірақ қалқаншаларды қондыру орнына панельдердегі сымдарды қайта монтаждауға тура келеді.Бұл монтаждау жобасына өзгерістерді енгізілуімен жаңа талаптардың қойылуымен жабдықтарды ауыстырумен және басқа да себептер болуы мүмкін.Панельдер тік жағдайда жеткізіледі және монтаждау тізбектілігіне қатысты жеткізіледі.Панельдерден бөлек жеткізілетін екіншілік аспаптарды және аппараттарды панельдер толығымен қондырылғаннан соң әкелінеді.

Кабель каналдарының үстімен панельдерді орнату үшін құрылыс негізінде арнайы конструкциялар қарастырылуы керек.Сол конструкцияларға панельдерді орнатып үш, төрт нүктеде қатайтылуы керек.Қалқанша элементтерін жобаға қатысты орнатып оларды тігінен және көлденеңнен түзетеді.

1.6.Атқару механизмдерін монтаждау

Механизмдер шығыс білігінің кез-келген кеңістік орналасуын тікелей реттегіш немесе аралық құрылымдарға орнатуға мүмкіндік береді.МЭО-2 нің монтажына кіріспес бұрын,механизмді тексеріп оның сыртқы зақымданулары жоқ екеніне көз жеткізуіміз керек.

Механизм төрт болтпен бекітіледі.Механизмге техникалық қызмет көрсету орынын қарастырамыз(сигнализация блогына қол жеткізуді қамтамасыз ету).

Электр тоғын қосу механизмдері жалғау схемаларына байланысты тек қосқыш арқылы қосылады.

А қосымшасына сәйкес қажетті саңылауларды бұрғылау арқылы қосылым сымдарының топтық қабығын кесеміз.Сыртқы қосылыстар тізбектерінің сымдарын қосқыштың розеткасының ұяшығына қышқылсыз ағындарды пайдаланып қалайы қорғағыш ерітінділерді алуымыз қажет.Пісіруден кейін ағынды рационды алкогольмен жуу қажет, ал рациондар Бекелит немесе эмальмен жабылуы керек.Жерлендіргіш өткізгішті қосу нүктесі жерге тұйықтағышты жалғағаннан кейін май арқылы қабаттарын майлап каррозиядан қорғалған болуы тиіс.

МЭО-2 ні монтаждап болған соң мегаомметрдің көмегімен оқшаулау кедергісін тексереміз.Ол 20МОм на аз емес болуы керек,және жерлендіргіштің де оқшаулау кедергісін тексереміз.Ол 10МОм нан аспауы қажет.

Қосымша қондырғылардың көмегімен тетіктің шығу білігінің айналу бұрышымен жұмыс істейтін индуктивтілік,шығыс білігінің айналдыру бұрышының ұсынылатын диапазоны максималды мәні 30-дан 90 пайызға дейін құрайды.Орналасқан сигналдық блоктың камераларын пайдаланып, микроауыстырғыш қалаған күйінде іске қосылуын қамтамасыз етіңіз.Микроауыстырғыш электр қозғалтқышын реттегіштің төтенше жағдайында және сигнализация тізбектерінде өшіруге арналған.Сигнализация тізбегін баптау(құрылғының жұмыс нұсқаулығын қараңыз)

Механизмдермен жұмысқа кіріспес бұрын пайдалану нұсқаулығымен танысу керек.

Пайдалану кезінде механизмдер жүйелі сыртқы сараптамадан өтуі қажет, және сонымен қатар күнделікті тексерістен ревизиядан және ремонттан өтуі керек.Механизмдердің зақымданған бөлшектері және басқа да зақымданған жерлері болса, онда олмен жұмыс істеуге тиым салынады.Механизмді алты ай пайдаланғаннан кейін сигнализация блоктарына тексеру жұмыстарын жүргізу керек.Тексеріс кезінде блоктың баптауларын қарап, егер қажет болса оны түзету қажет.

Механизмді күнделікті тексеру және жөндеу жұмыстарын жүргізу уақыттары еңбек жағдайларына байланысты қондырылады.Егер қажет болса, жөндеу жүргізіліп немесе істен шыққан жерлері ауыстырылады.Екі жыл жұмыс жасағаннан кейін толық тексеру және жөндеу жұмыстары жүргізіледі.Оған толық жөндеу жұмысын жүргізу үшін механизмді қорек көзінен толық ағыту қажет, және оны қондырылған жерінен алып оны жөндеу жұмыстары жүргізілетін шеберханаға алып кетеді. Мүмкіндігінше механизмді шашып редуктордың бұрынғы майларын алып тастау қажет.Барлық бөлшектерін жуып, кептіреміз.Редукторды қайта жинап, үйкеліске түсетін жерлердің барлығына ЦИАТИМ-201 немесе ЛИТОЛ-24 майын жағу керек.Корпустан басқа барлық бөлшектеріне жұқа қабатпен май жағып өтеміз.Механизді қайта жинаймыз.

Мүмкін болған қателіктер және оларды жою тәсілдері

Кесте 1.3

1.7 Таратылымдарды жалғаудың және қосудың кестелері және габариттік өлшемдері

Кесте 1.5

Кесте 1.6

II АРНАЙЫ БӨЛІМ

2.1. Бақылау өлшеу аспаптарын монтаждау, пайдалану және жөндеу

US800-өнімділікті бақылау үшін мерзімді тексеруден басқа,техникалық қызмет көрсетуді қажет етпейді.

Қажетті шаралары. ПЭП немесе УПР-ді ауыстыратын болсақ онда,құбырда қысым астындағы сұйықтық болмауы қажет.

US800 мемлекеттік қадағалау жүргізілетін аудандарда пайдаланылады,ПР.50.2.006-94 нұсқауларына сәйкес мемлекеттік метрологиялық қызмет бастапқы және мерзімді тексеріліп отырады.

Rнұсқасы- «US800 ультрадыбыстық сұйықтық өлшеуші US800.421458.01RE пайдалану жөніндегі нұсқаулық 2-бөлім»

Pнұсқасы «US800 ультрадыбыстық сұйықтық өлшеуші US800.421458.01RE пайдалану жөніндегі нұсқаулық 3-ші бөлім»

US800 N нұсқасы құжаттармен сәйкес калибрлеу орындалады:

«нұсқаулық US800.421458.01RE 3-ші бөлім»

«нұсқаулық US800.421458.01RE 2-ші бөлім»

аралық интервал-4жыл

P және R нұсқаулықтары мемлекеттік паспортында мемлекет басшысының қолтаңбасы мен мөрі арқылы US800 сертификатталады.

Монтаж немесе жұмыс уақытындағы мүмкін болған немес болатын ақаулар тізімі

Кесте 1.7

Егер 15 кестедегі көрсетілген әдістер қателіктерді жоймаса онда,US800-ді жөндеуге,немесе оның сервис орталығына жіберіп ауыстыру қажет.Кепілдікпен жөндеу жұмыстары,зауыттан пайдалануға бергеннен бастап 18 айға дейін орындалады,бірақ дайындалғаннан күнінен 24 айдан аспауы қажет.

US800 шығын өлшегіш-ультрадыбысты сұйықтық өлшегіш

Ультадыбысты сұйықтықтың шығынын өлшегіш US800-бір немесе екі ағын құбырларында ағып жатқан сұйықтықтың көлемін,орташа шығынын өлшеуге арналған

US800 ультрадыбыстық шығын өлшеуіштері-түрлі технологиялық процесстерде сұйықтықтарды коммерциалық есепке алу және техникалық бақылау ретінде жылу энергетикасы,химия,азық түлік және басқа салаларда пайдалануға арналған.

US800 шығын өлшеуіштерін өлшеу жүйелерінде немесе АСУТП да автономды режимде пайдалануға болады,сонымен қатар бірінші ретті шығын түрлендіргіштері ретінде немесе су шығынын және жылу өлшеу бірліктерінің бөлігі ретінде пайдалануға болады.

Ультрадыбысты шығын түрлендіргіші US800-әртүрлі өнеркәсіп салаларында шығын өлшегіш және бір немесе екі құбырдағы сұйықтықтың көлемін өлшеуіш ретінде пайдалануға болады.Пайдалауға болатын жерлері:

-Жылы,салқын, соның ішінде ішуге жарамды су;

-Өнеркәсіптерде және қарапайым тұрмыста;

-Агрессивті сұйықтықтар мазут,майлар;

-Сұйық азық-түліктер,газдалған сусындардан басқа;

-Және басқа да жоғарыда келтірілген сұйықтықтар

US800 шығын түрлендіргіші құрамында мүлшерленген автоматты жүйелерде және шығынды реттеуге пайдалануға болады.

Сурет 2.1. Ультрадыбысты US-800 типіндегі шығын өлшегіштерді монтаждау сұлбасы

2.2 Құбыр және электр тартылымдарының, қалқандар мен пульттердың тапсырыстық спецификациясы

Кесте 1.7

1. Бақылаушы кабелінің, қорғаныс құбырының ұзындығын есептеу және жергілікті шкафтарды, панельдерді, БӨА қалқандарын, өткізу қораптарын дайындау үшін қолданылатын металл салмғын есептеу

1. Бақылаушы кабельдің жалпы ұзындығын Lк.жалпы есептеу мына формуламен анықталады:

Lк.жалпы= Lк1+ Lк2+ Lк3+....+ Ln , (1)

Lк.жалпы= Lк1+ Lк2+ Lк3+....+ Ln= 15+3+14 = 32 м

мұндағы 1,2....n – датчиктердің, қоректендіру блоктарының, атқарушы механизмдерінің саны.

2. қорғаныс құбырының жалпы ұзындығын Lқұб.жалпы есептеу мына формуламен анықталады:

Lқұб.общ=Lқұб.1+Lқұб.2+Lқұб.3+....+Lқұб.n , (2)

Lқұб.общ= Lқұб.3=10м

мұндағы 1,2....n – датчиктердің, қоректендіру блоктарының, атқарушы механизмдерінің саны.

3. Құбыр тартылымының жалпы салмағы Мқұб., кг мына формуламен анықталады:

Мқұб=К1*(Lқұб.1+Lқұб.2+Lқұб.3+....+Lқұб.n), (3)

Мқұб=К1 * ( Lқұб.1+ Lқұб.2+ Lқұб.3+....+ Lқұб.n) = 0,47 * 9 = 4,23 кг

мұндағы К1 – салмақ коэффициенті, ол арнайы кесте бойынша таңдалып алынады.

4. Жергілікті шкафтарды, панельдерді, БӨА қалқандарын, өткізу қораптарын дайындау үшін қолданылатын металл салмағын Мметесептеу мынаформуламенанықталады:Ммет=К2*К3*d*Sмет, (4)

Ммет=К2 * К3 * d * Sмет = 7,85 * 1,3 * 0,2 * 1 = 2,41кг

мұндағы К2 – салмақ коэффициенті, К2=7,85 кг/(мм*м²);

К3 – артық металл коэффициенті, К3= 1,3; d – металл қалыңдығы, мм; Sмет – металл ауданы, м²

ІІІ МОНТАЖДАУ ЖҰМЫСТАРЫНДАҒЫ ҚАУІПСІЗДІК ТЕХНИКАСЫ

Техника қауіпсіздігі – жұмыс істеушілерге қауіпті өндірістік факторлардың болдырмауға бағытталған ұйымдық және техникалық шаралар мен құралдар жүйесі.

Еңбек жағдайының қауіпсіздігін қамтамасыз ету үшін:

• жұмыс орнын аттестациялау жүргізіледі, осы аттестацияның негізінде зауыттың жұмысшыларына (зиянды жұмыстарда істейтіндерге) бекітілген нормаларға сай сүт беріледі;

• зауыттың жұмысшылары арнайы киіммен, аяқ киіммен және басқа да жеке сақтану құралдарымен қамтамасыз етілген;

• әрбір жұмыс орнында аптечкалар бар, зауыт здравпунктінің медициналық қызметкерлер штатына дәрігер-реаниматологтар енгізілді;

• реанимациялық жабдықтармен жабдықталған медициналық жедел көмек көрсету машинасы сатып алынды;

• технологиялық қондырғылардың операторлары, тасымалданатын газосигнализаторларымен қамтамасыз етілген, олар газ қаупі бар өндірістің ауасының құрамындағы күкіртсутегі мен оттегіні автоматты түрде бақылауға алуды жүзеге асырады.

• жоғары температура, жылу сәулеленуі, басқа да қоршаған ортаның қауіпті және зиянды факторлардың ықпалы жағдайында авариядан құтқару және жөндеу жұмыстарын орындауға арналған ТОК-200 жылу шағылдыратын арнайы костюмдер бар. Жоғары концентрациялы газ тәріздес ортаның ықпалы жағдайында авариядан құтқару және жөндеу жұмыстарын орындауға арналған КИХ-4 костюмдер, оның астындағы кеңістікте тыныс алу аппараттарымен бірге комплектте қолданады. Костюм «әскери» жағдайда ылғал, бу, газ өтпейтін саңылаусыз. Оны - 35^○С -тен + 40^○С пайдаланады. Костюм, ашық жалыннан 10 секунд аралығында қорғай алатын өрт қауіпсіздігі бар, құрамында резеңке бар матадан жасалған.

Адамдарды қорғау отрядының жарақтарының ішінде, керіп кигізілетін құтқару матасы «ВЕНТО» бар, ол өрт, басқа да авариялық жағдайларда пайдаланады.

Монтаждау жұмыстарын жүргізер кезінде қауіпсіздік ережелерін қатаң сақтау керек.Сондай-ақ монтаж жұмысын орындайтын жұмысшыларда арнайы киімдер, каска, қолғап және басқа да арнай киімдер болуы керек. Егер монтаждалатын приборлар мен аппратуралар жұмыс үстіндегі қондырғыларда және жұмыс үстіндегі цехтарда болса,онда қауіпсіздік шараларын осы мекемеге қатысты техникалық қауіпсіздік ережелерімен сәйкес орындаған жөн.Мысалы, металлургиялық зауытта, мұнай өндейтін зауыттарда приборлар мен аппаратураларға монтаж жұмысын жүргізу үшін қондырғы бастығынан немесе кезекші оператордан рұқсат сұрау арқылы орындалады.

Эксплотациялық қызмет жасауға және монтаждауға қиын жерлерде автоматтандыру жабдықтарымен приборлар болса, онда жұмыс басталарға дейін қажетті уақытта құрылыстық және тұрмыстық ғимараттар тұрғызылуы керек, жұмыс орын жарылысқа және өртке қауізсіз болуы керек.

Монтаждауға қажетті құрал-жабдықтарды тасымалдаған кезде конструкциялар стандартталынған және нормаланған заттармен бекітілуі керек: резбалары жырылмаған, шлицтері мен қырлары бүлінбеген, резбалық жалғауларды қарсылық танытқанға дейін тарту керек.

Құбыр желілерін салу бойынша əртүрлі жұмыстарды орындау алдында инженерлік-техникалық қызметкерлер жəне жұмыскерлер техникалық қауіпсіздіктің тиісті нормативтерінің талаптарын ойдағыдай игеріп алуы қажет. Магистралдық құбыр желілерін салғанда жер жұмыстары механикаландырылған тəсілмен жүргізілуі қажет.

ҚОРЫТЫНДЫ

Курстық жобаның тақырыбы: «Ультрадыбысты шығын өлшегіштерді монтаждауды жобалау».

Курстық жобам кіріспе, негізгі бөлім, арнайы бөлім, монтаждау жұмыстарын-дағы қауіпсіздік техникасы бөлімдерден тұрады.

Менің курстық жобамның тақырыбы бойынша ағынды сулардың шығынын есептеу үшін US-800 типті датчигі қолданылады. Ағымды сулардың шығынын есептеуде US-800 типті датчиктің монтаждау және электрлік схемаларын қарастырып, монтаждауға қажетті құрылғыларды кестеге толтырып , олардың тиімді жақтарын қарастырдым.

Осы курстық жобамның негізгі бөлімінде обьектілердің автоматтандыру құрылғыларының тізімін анықтадым, және қалау құралымдарын, таңдау құрылғыларын, алғашқы түрлендіргіштерді таңдау және монтаждау жолдарын қарастыра отырып жұмыс жасадым.Құбыр тартылымдарын, электр тартылымдарын таңдап монтаж жұмыстарын жүргіздім. Қалқандар мен пульттарды тандап және атқару механизмдерін қос отырып монтаждадым. Тартылымдарды жалғаудың және қосудың кестелерін құра отырып, құбыр және электр тартылымдарының қалқандар мен пульттардың тапсырыстық спецификациясын құрастырдым. Ал жобамның «Арнайы бөлімінде» Электр өлшейтін аспаптарды тексеріп,пайдалану және жөндеу жолдарын қарастырдым. Бақылаушы кабелінің, қорғаныс құбырының ұзындығын есептеп және жергілікті шкафтарды, панельдерді, БӨА қалқандарын, өткізу қораптарын дайындау үшін қолданылатын металл салмағын есептедім.Жобамның соңғы бөлімінде осы жобамның схемасын сызып, керекті оқулықтарды пайдалана отырып жұмыс жасадым. Осы жоба арқылы осы саланың қыр-сырын үйреніп , алдағы уақытта жұмыс істей алатыныма сенімдімін.

.

21

Өзг. Бет құжат № қолы күні

Бет
