Линзанын оптикалык күчү

Линзалар

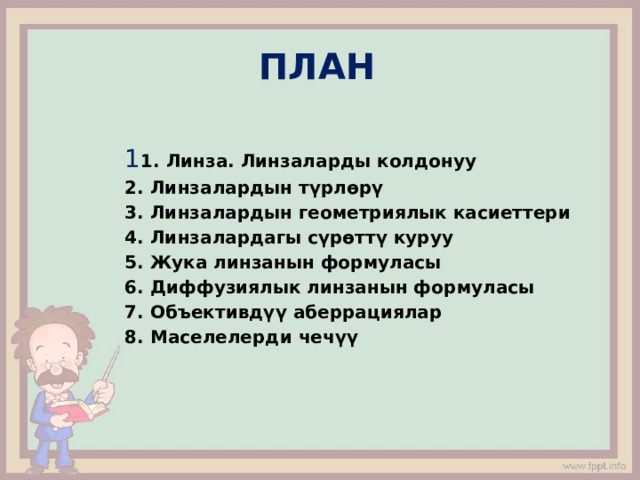

План

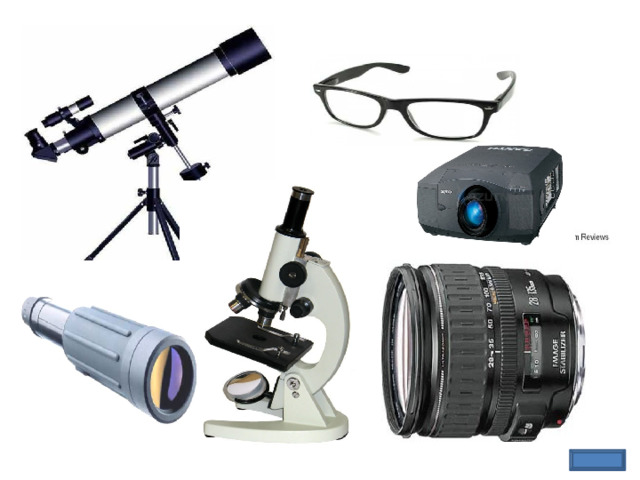

1 1. Линза. Линзаларды колдонуу

2. Линзалардын түрлөрү

3. Линзалардын геометриялык касиеттери

4. Линзалардагы сүрөттү куруу

5. Жука линзанын формуласы

6. Диффузиялык линзанын формуласы

7. Объективдүү аберрациялар

8. Маселелерди чечүү

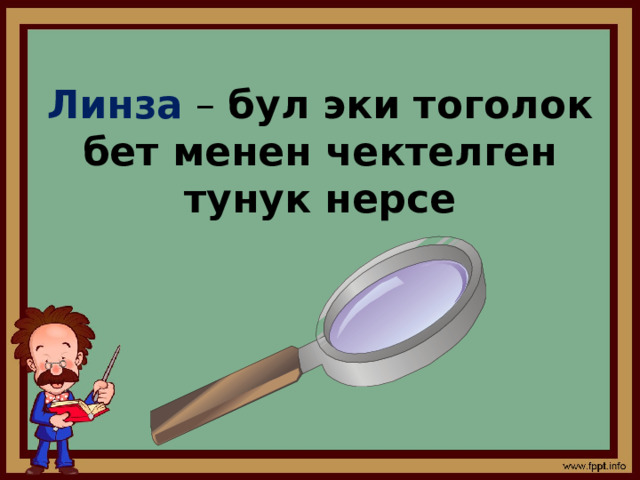

Линза – бул эки тоголок бет менен чектелген тунук нерсе

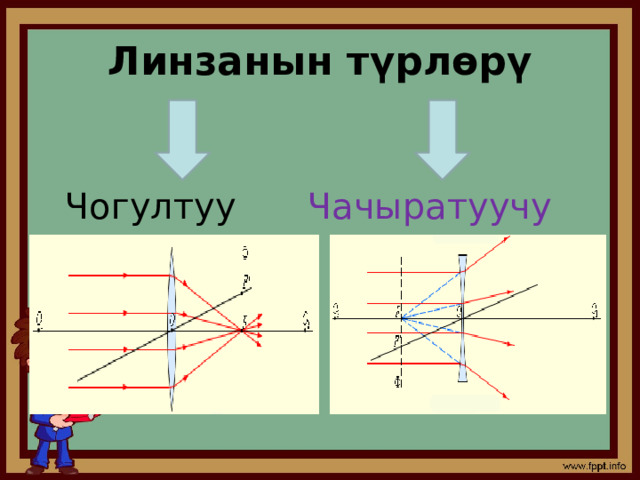

Линзанын түрлөрү

Чогултуу

Чачыратуучу

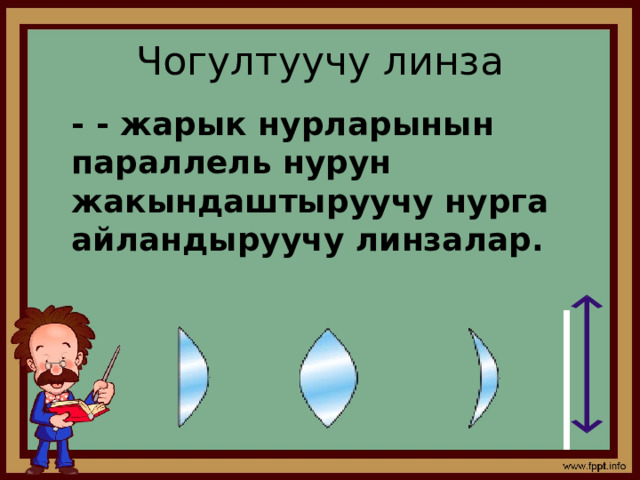

Чогултуучу линза

- - жарык нурларынын параллель нурун жакындаштыруучу нурга айландыруучу линзалар.

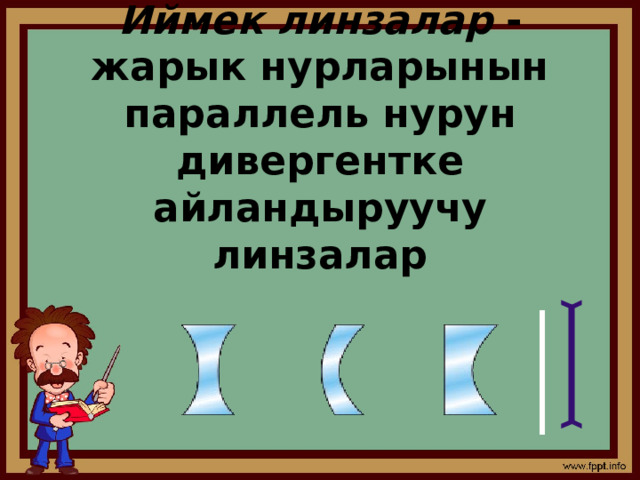

Иймек линзалар  - жарык нурларынын параллель нурун дивергентке айландыруучу линзалар

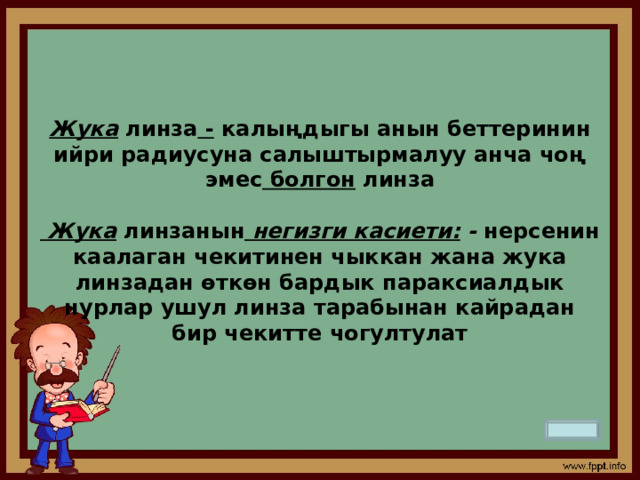

Жука  линза  -  калыңдыгы анын беттеринин ийри радиусуна салыштырмалуу анча чоң эмес  болгон  линза  Жука  линзанын  негизги касиети:  -  нерсенин каалаган чекитинен чыккан жана жука линзадан өткөн бардык параксиалдык нурлар ушул линза тарабынан кайрадан бир чекитте чогултулат

Линзалардын геометриялык касиеттери

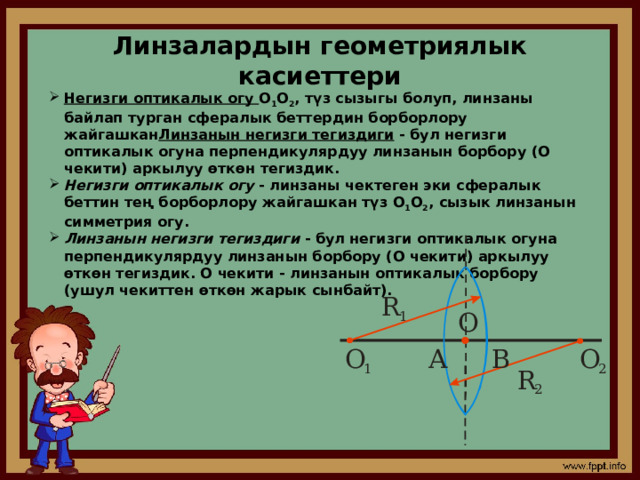

• Негизги оптикалык огу О 1 О 2 , түз сызыгы болуп, линзаны байлап турган сфералык беттердин борборлору жайгашкан Линзанын негизги тегиздиги  - бул негизги оптикалык огуна перпендикулярдуу линзанын борбору (О чекити) аркылуу өткөн тегиздик.
• Негизги оптикалык огу  - линзаны чектеген эки сфералык беттин тең борборлору жайгашкан түз О 1 О 2 , сызык линзанын симметрия огу.
• Линзанын негизги тегиздиги  - бул негизги оптикалык огуна перпендикулярдуу линзанын борбору (О чекити) аркылуу өткөн тегиздик. О чекити - линзанын оптикалык борбору (ушул чекиттен өткөн жарык сынбайт).

Линзалардын геометриялык касиеттери

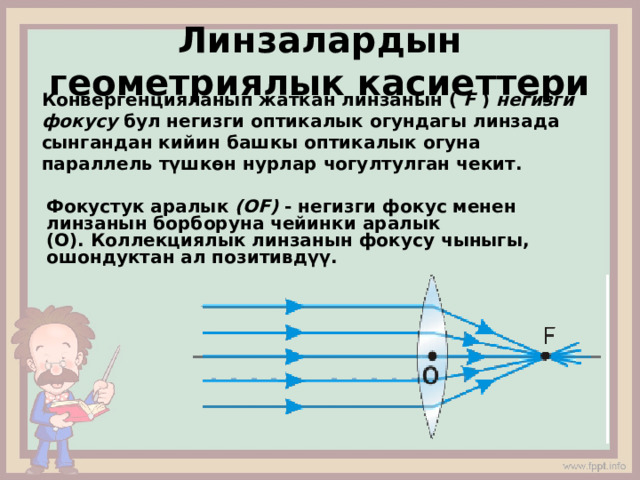

Конвергенцияланып жаткан линзанын (  F  )  негизги фокусу  бул негизги оптикалык огундагы линзада сынгандан кийин башкы оптикалык огуна параллель түшкөн нурлар чогултулган чекит.

Фокустук аралык  (ОF)  - негизги фокус менен линзанын борборуна чейинки аралык (О). Коллекциялык линзанын фокусу чыныгы, ошондуктан ал позитивдүү.

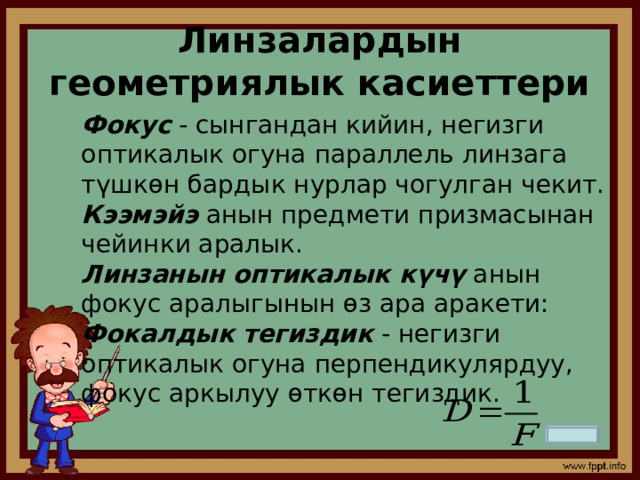

Линзалардын геометриялык касиеттери

Фокус  - сынгандан кийин, негизги оптикалык огуна параллель линзага түшкөн бардык нурлар чогулган чекит.

Кээмэйэ  анын предмети призмасынан чейинки аралык.

Линзанын оптикалык күчү  анын фокус аралыгынын өз ара аракети:

Фокалдык тегиздик  - негизги оптикалык огуна перпендикулярдуу, фокус аркылуу өткөн тегиздик.

Линзалардагы сүрөт

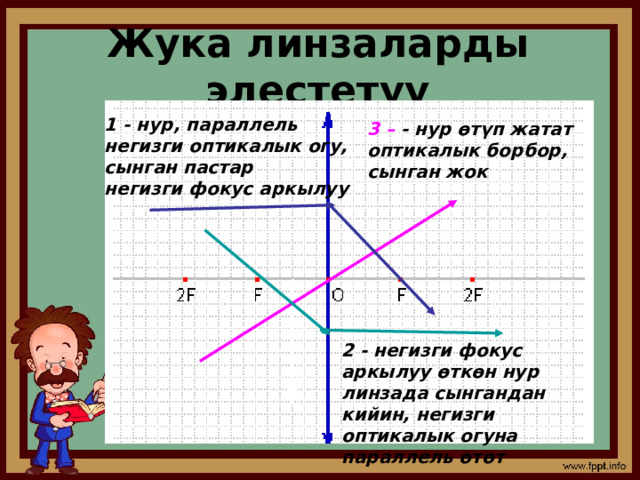

Жука линзаларды элестетүү

1 - нур, параллель

негизги оптикалык огу,

сынган пастар

негизги фокус аркылуу

3 –  - нур өтүп жатат

оптикалык борбор,

сынган жок

2 - негизги фокус аркылуу өткөн нур линзада сынгандан кийин, негизги оптикалык огуна параллель өтөт

2F) F - линзанын фокус аралыгы d - линзадан сүрөттөлүшкө чейинки аралык f - объекттен линзага чейинки аралык " width="640"

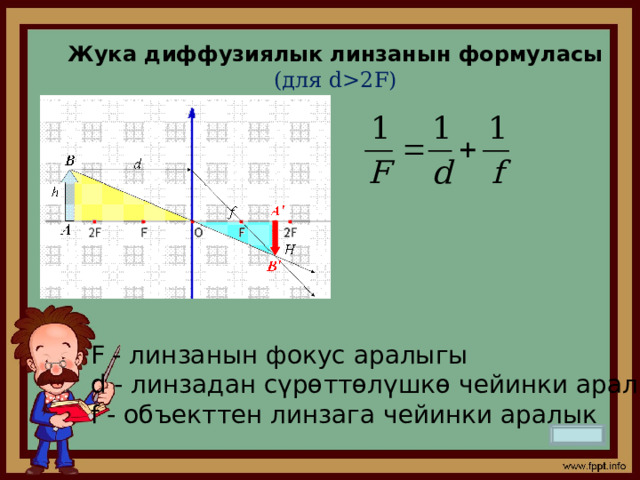

Жука диффузиялык линзанын формуласы

(для d2F)

F - линзанын фокус аралыгы

d - линзадан сүрөттөлүшкө чейинки аралык

f - объекттен линзага чейинки аралык

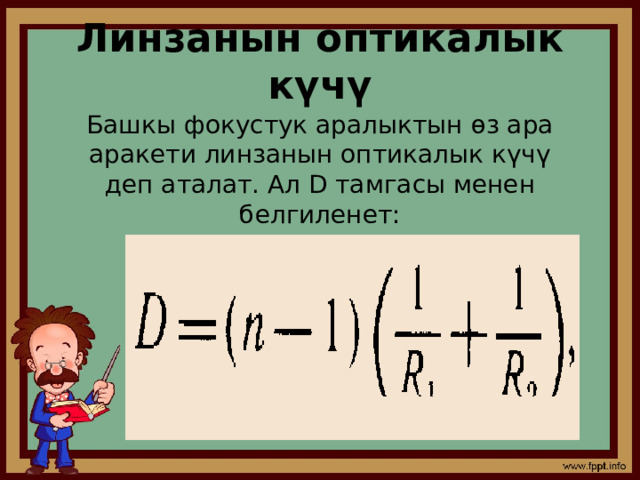

Линзанын оптикалык күчү

Башкы фокустук аралыктын өз ара аракети линзанын оптикалык күчү деп аталат. Ал D тамгасы менен белгиленет:

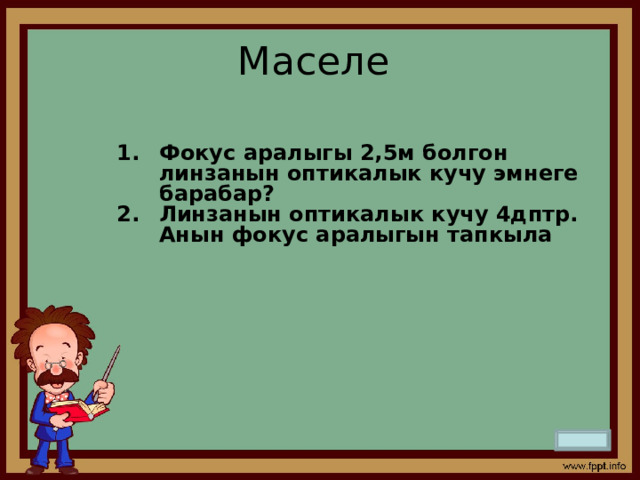

Маселе

• Фокус аралыгы 2,5м болгон линзанын оптикалык кучу эмнеге барабар?
• Линзанын оптикалык кучу 4дптр. Анын фокус аралыгын тапкыла

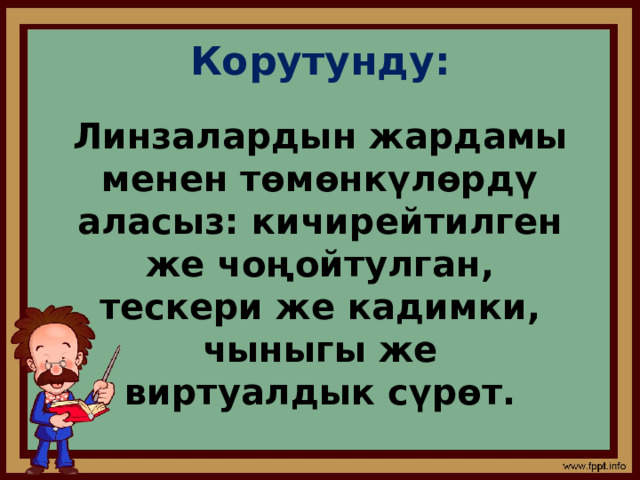

Корутунду:

Линзалардын жардамы менен төмөнкүлөрдү аласыз: кичирейтилген же чоңойтулган, тескери же кадимки, чыныгы же виртуалдык сүрөт.

Рахмат!
