Виды, характеристики и применение линз

Линза - прозрачное тело, ограниченное двумя

сферическими поверхностями.

Материал:

стекло, пластмасс

и другие прозрачные

вещества.

А О О В

АВ - главная оптическая ось

Главная оптическая ось – прямая проходящая через центры сферических окружностей.

О - оптический центр линзы

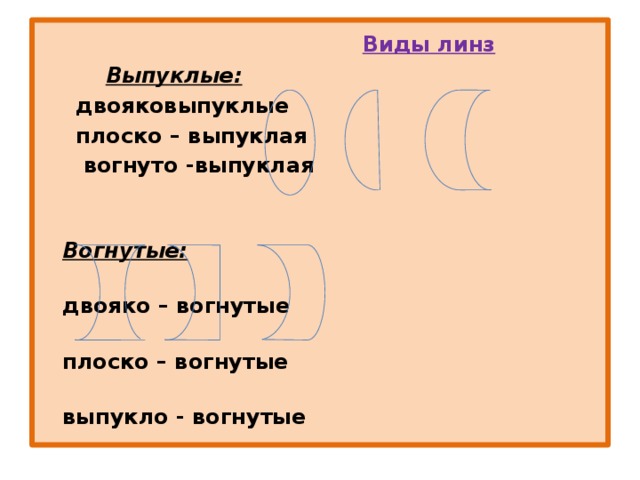

Виды линз

Выпуклые:

двояковыпуклые

плоско – выпуклая

вогнуто -выпуклая

Вогнутые:

двояко – вогнутые

плоско – вогнутые

выпукло - вогнутые

Линзы, у которых середина толще чем края, называются выпуклыми ( собирающими) ; а линзы , у которых края толще середины, называются вогнутыми (рассеивающими) .

Характеристики линзы

F O F F O F

F - фокус f = O F – фокусное расстояние

У всякой линзы два главных фокуса, по обе стороны.

0 (Db c a d e " width="640"

a,b,c,d – побочные оптические оси

Побочные оптические оси –

оси проходящие через центр

линзы и не совпадающие с

главной с оптической осью

.

e – фокальная плоскость

Фокальная плоскость –

плоскость, проходящая через

фокус и перпендикулярная главной оптической оси.

Оптическая сила линзы

Величина , обратная фокусному расстоянию линзы F, называется оптической силой D линзы: 1/ F = D, Си:(D)=дптр

так как фокусное расстояние у собирающей (рассеивающей) линзы положительное (отрицательное), то D 0 (D

b

c

a

d

e

Построение изображений в собирающих линзах

Для построения изображения можно использовать 2-3 луча.

Действительное изображение – изображение, полученное лучами.

Мнимое изображение - изображение, полученное продолжениями лучей.

A

В F O F C

D

Свойства изображения: А В - предмет

1.уменьшенное C D - изображение

2.действительное

3.перевернутое

Построение изображений с помощью рассеивающих линз

A К

В F M О F

АВ – предмет

Свойства изображений : КМ – изображение

1. мнимое

2.прямое

3.уменьшенное

0) Расстояние до предмета g 2f g Расстояние до изображения b 2f b f g = 2f Размер изображения b = 2f Увеличение В В 2f g f Г g = f Вид изображения b 2f В = G Г В G Г = 1 g = ∞ Действительное, g f перевернутое Г 1 Действительное, В = ∞ b Действительное, перевернутое перевернутое Г = ∞ В G Действительное, Г 1 перевернутое Мнимое, прямое " width="640"

Свойства изображения зависят от того где будет расположен предмет.

Изображение, образуемое собирающей линзой (f0)

Расстояние до предмета

g 2f

g

Расстояние до изображения b

2f b f

g = 2f

Размер изображения

b = 2f

Увеличение

В

В

2f g f

Г

g = f

Вид изображения

b 2f

В = G

Г

В G

Г = 1

g = ∞

Действительное,

g f

перевернутое

Г 1

Действительное,

В = ∞

b

Действительное, перевернутое

перевернутое

Г = ∞

В G

Действительное,

Г 1

перевернутое

Мнимое, прямое

Изображение, образуемое рассеивающей линзой (f 0)

b

G F O F

B

g

Расстояние до предмета

Расстояние до изображения

g

g

b

Размер изображения

произвольное

b

В

В

Увеличение

Г

Вид изображения

Г

Мнимое,

прямое

Формула линзы

1/f = 1/g + 1/ b

Г = В / G – увеличение

Оптические приборы

Важную роль в оптических приборах играют линзы .

Оптические приборы предназначены

для решения двух задач:

• получения изображений

(фотоаппарат, проекционный аппарат и т.д.);

• увеличения угла зрения

(лупа, микроскоп, подзорная труба, очки, бинокль и т.д.);
