Литейное производство

Технология металлов и трубопроводостроительных материалов

Выполнил: И.П. Аницева, преподаватель ЧТПТиУ

Сущность процесса и применение

• Сущность литейного производства состоит в получении отливок путем заливки расплавленного металла или сплава в литейную форму.
• Литьем получают разнообразные конструкции отливок массой от нескольких граммов до 300т, длиной от нескольких сантиметров до 20м, со стенками толщиной 0,5—500 мм (блоки цилиндров, поршни, коленчатые валы, корпуса и крышки редукторов, зубчатые колеса, станины станков, станины прокатных станов, турбинные лопатки и т.д.).

Продукция литейного производства

Продукция литейного производства

Способы литья

• Одноразовые формы:

• в песчаные формы,
• в оболочковые формы,
• по выплавляемым моделям.

• Многоразовые формы:

• в кокиль,
• под давлением,
• центробежное литье.

Литейные свойства сплавов

• Жидкотекучесть - способность расплава свободно течь в литейной форме, заполняя все ее полости и точно воспроизводя все ее контуры.
• Усадка - свойство металлов и сплавов уменьшать свой объем при затвердевании и охлаждении.
• Ликвация - химическая неоднородность затвердевшего сплава.
• Газопоглощение - в расплавленном сплаве всегда находятся в растворенном состоянии газы - водород, азот и др. При затвердевании и последующем охлаждении растворимость газов уменьшается, и в результате их выделения в теле отливки могут образоваться газовые раковины и поры.

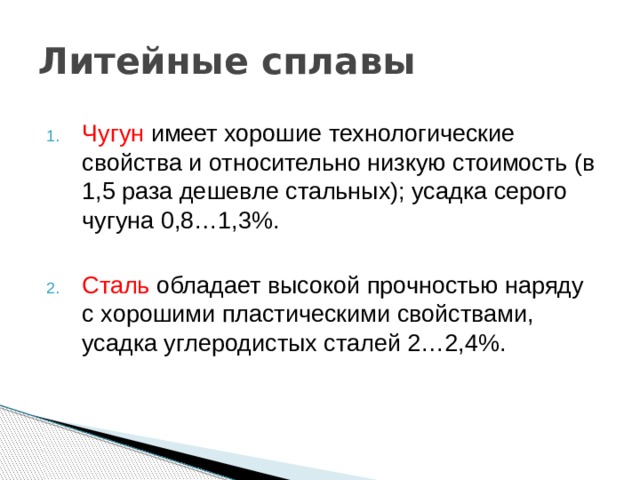

Литейные сплавы

• Чугун имеет хорошие технологические свойства и относительно низкую стоимость (в 1,5 раза дешевле стальных); усадка серого чугуна 0,8…1,3%.

• Сталь обладает высокой прочностью наряду с хорошими пластическими свойствами, усадка углеродистых сталей 2…2,4%.

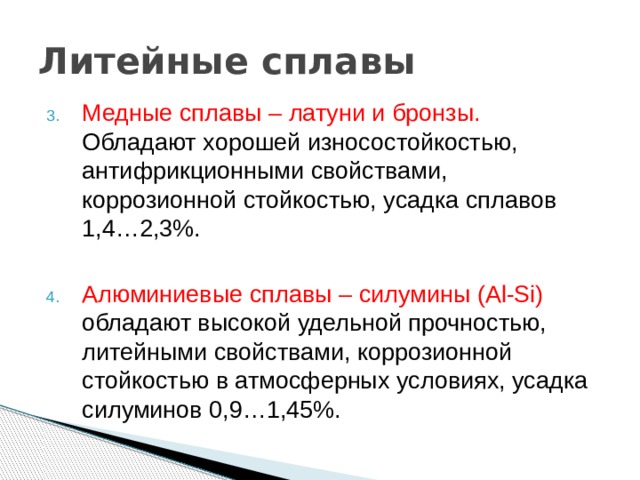

Литейные сплавы

• Медные сплавы – латуни и бронзы. Обладают хорошей износостойкостью, антифрикционными свойствами, коррозионной стойкостью, усадка сплавов 1,4…2,3%.

• Алюминиевые сплавы – силумины (Al-Si) обладают высокой удельной прочностью, литейными свойствами, коррозионной стойкостью в атмосферных условиях, усадка силуминов 0,9…1,45%.

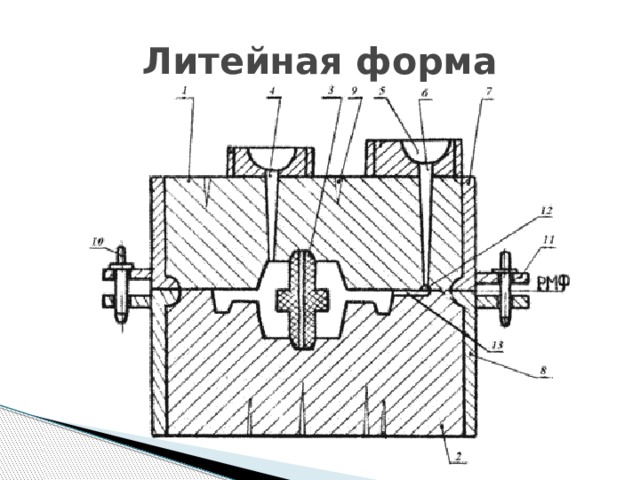

Литейная форма

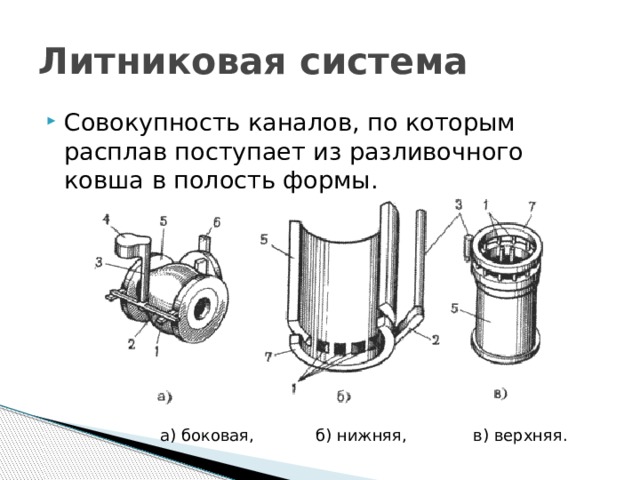

Литниковая система

• Совокупность каналов, по которым расплав поступает из разливочного ковша в полость формы.

а) боковая, б) нижняя, в) верхняя.

Технологический процесс изготовления отливок в песчаных формах

Контрольные вопросы

• В чём заключается сущность литейного производства?
• Назовите оснастку, применяемую для литья в песчаные формы.
• В чём отличие изготовления форм при литье в оболочковые формы и по выплавляемым моделям?
• Из каких элементов состоит литниковая система?
• От чего зависит способ подвода расплава в форму?
