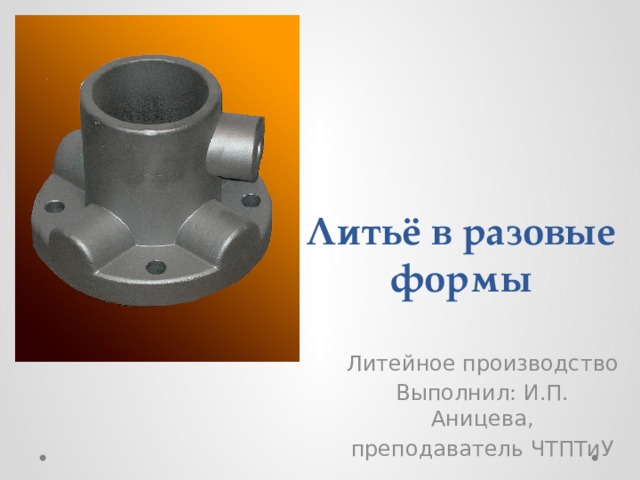

Литьё в разовые формы

Литьё в разовые формы

Литейное производство

Выполнил: И.П. Аницева,

преподаватель ЧТПТиУ

Состав и свойства формовочной и стержневой смесей

Литьё в песчаные формы

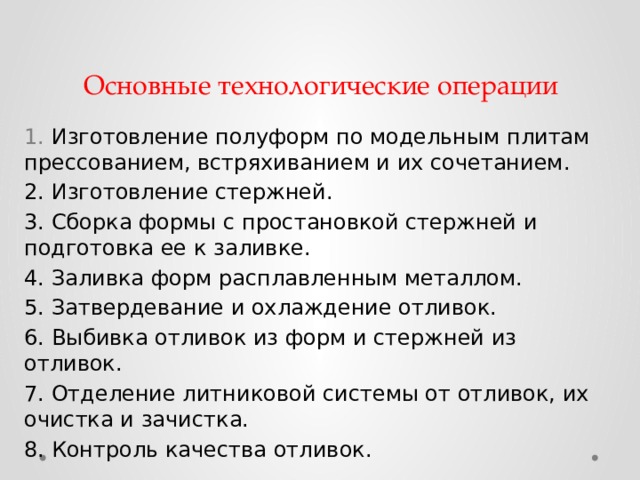

Основные технологические операции

• Изготовление полуформ по модельным плитам прессованием, встряхиванием и их сочетанием.

• Изготовление стержней.
• Сборка формы с простановкой стержней и подготовка ее к заливке.
• Заливка форм расплавленным металлом.
• Затвердевание и охлаждение отливок.
• Выбивка отливок из форм и стержней из отливок.
• Отделение литниковой системы от отливок, их очистка и зачистка.
• Контроль качества отливок.

• Разъемная модель (а), стержневой ящик со стержнем (б) и модели элементов литниковой системы (в)

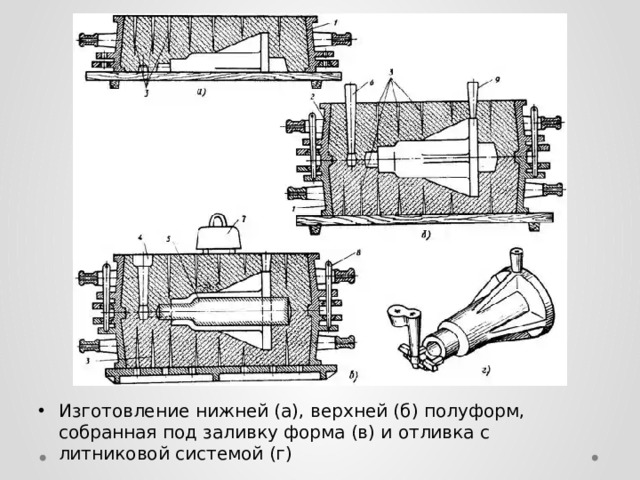

• Изготовление нижней (а), верхней (б) полуформ, собранная под заливку форма (в) и отливка с литниковой системой (г)

Литьё в оболочковые формы

Технологические операции литья в оболочковые формы

а – подготовка модельной оснастки;

б – засыпка модельной плиты смесью;

в – удаление излишков смеси;

г – окончательное затвердевание оболочки в печи;

д – съем оболочковой полуформы с модельной плиты;

е – склеивание оболочковых полуформ;

ж – подготовка формы к заливке.

Литьё по выплавляемым моделям

Технологические операции литья по выплавляемым моделям

а – запрессовка модельного состава в пресс-форму;

б – сборка блока;

в – нанесение на блок суспензии;

г – посыпка огнеупорным зернистым материалом:

д – сушка;

е – удаление модели;

ж – засыпка опорным материалом;

з – прокалка в печи;

и – заливка формы расплавом.
