Логические законы и правила преобразования логических выражений

Логические законы и правила преобразования логических выражений

Основные законы формальной логики

• Закон тождества

А = А

• Закон непротиворечия

А &  A=0

• Закон исключения третьего

А  А=1

• Закон двойного отрицания

 А=А

• В процессе рассуждения нельзя подменять одно понятие другим
• Не могут быть одновременно истинными суждение и его отрицание
• Высказывание может быть либо истинным либо ложным, третьего не дано
• Если отрицать дважды некоторое суждение, то получается исходное суждение

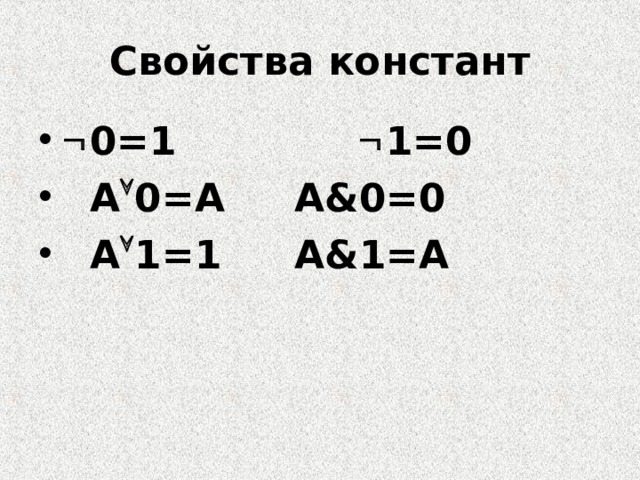

Свойства констант

•  0=1  1=0
• А  0=А А & 0= 0
• А  1 = 1 А &1 =А

Законы алгебры логики

• Идемпотентность

А  А=А А & А=А

• Коммутативность

А  В=В  А А & В=В & А

• Ассоциативность

А  (В  С)= (А  В)  С

А & (В & С)= (А & В) & С

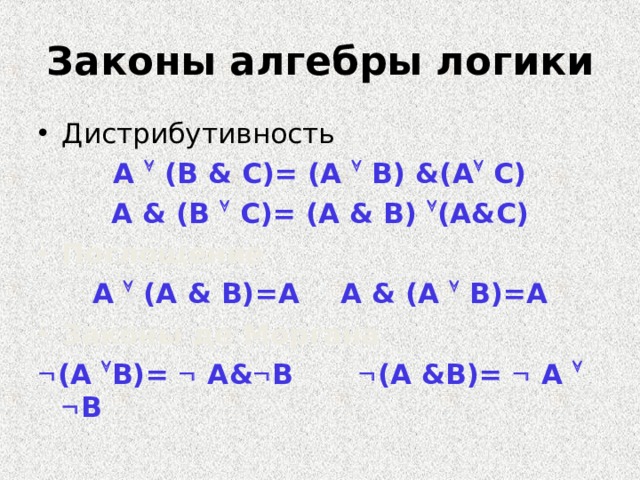

Законы алгебры логики

• Дистрибутивность

А  (В & С)= (А  В) &(A  С )

А & (В  С)= (А & В)  (A& С )

• Поглощение

А  (А & В)=А А & (А  В)=А

• Законы де Моргана

 (А  В)=  А &  В  (А & В)=  А   В

Огастес де МОРГАН

Морган Огастес (Августус) де (27.6.1806-18.3. 1871) - шотландский математик и логик. Секретарь Королевcкого астрономического общества (1847г.), член Лондонского королевского общества. Первый президент Лондонского математического общества. Родился в Мадуре (Индия). Учился в Тринити-колледж (в Кембридже). Профессор математики в университетском колледже в Лондоне. Основные труды по алгебре, математическому анализу и математической логике. В теории рядов описал логарифмическую шкалу для критериев сходимости; занимался теорией расходящихся рядов. Один из основателей формальной алгебры. Продолжая работы Дж. Пикока, Морган в 1841-1847 гг. опубликовал ряд работ по основам алгебры. В трактате "Формальная логика или исчисление выводов необходимых и возможных" (1847г.), Морган некоторыми своими положениями опередил Дж. Буля. Позднее Морган успешно изучал логику отношений - область, не охваченную исследованиями предшественников. Написал много исторических работ, в частности книгу "Бюджет парадоксов" (1872г.). Большой вклад внес также в дедуктивную логику вообще и математическую в частности. Лондонское математическое общество учредило медаль им. О. Моргана.

Правила замены операций

• Импликации

А  В =  А  B А  В =  B  A

• Эквивалентности

А  В = (А &B)  (  A&  B)

А  В = (А   B)  (  A  B)

А  В = (А  B) & ( B  A)

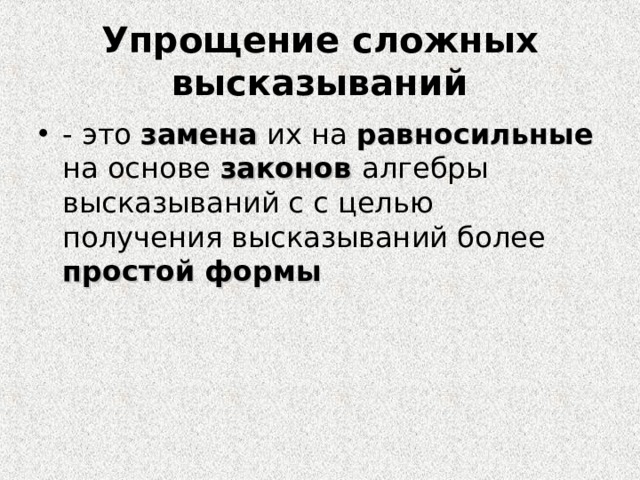

Упрощение сложных высказываний

• - это замена их на равносильные на основе законов алгебры высказываний с с целью получения высказываний более простой формы

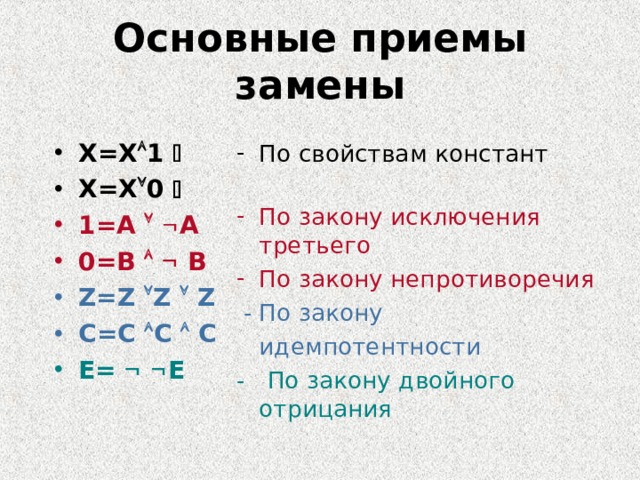

Основные приемы замены

• X=X  1 
• X=X  0 

• 1=А   А
• 0=В   В

• Z=Z  Z  Z
• C=C  C  C

• Е=   Е

• По свойствам констант

• По закону исключения третьего
• По закону непротиворечия

- По закону

идемпотентности

- По закону двойного отрицания

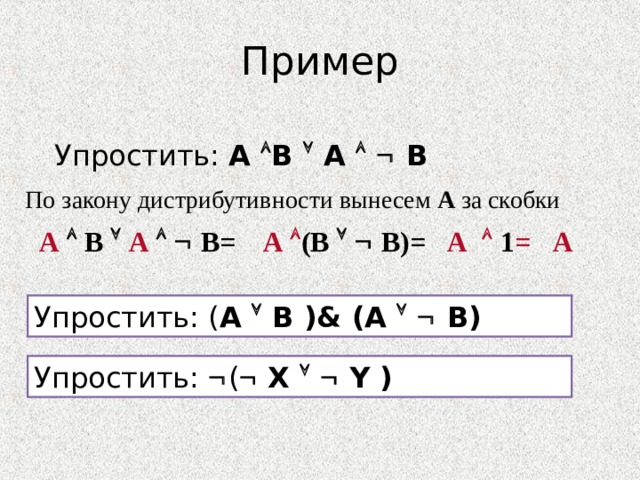

Пример

Упростить: А  В  А   В

По закону дистрибутивности вынесем А за скобки

А  В  А   В=

А  1 =

А

А  (В   В)=

Упростить: ( А  В )& ( А   В )

Упростить:  (  X   Y )

Задание 2. Упростите логическое выражение

F = ( A v B )→ ( B v C ).

• Избавимся от импликации и отрицания. Воспользуемся ( ¬ ( A→B)=A& ¬ B ). Получится: ¬ (( AvB )→ ¬ ( BvC ))= ( AvB )& ¬ ( ¬ ( BvC )).
• Применим закон двойного отрицания, получим: ( A v В) & ¬ ( ¬ (В v С)) = ( A v В) & ( B v С).
• Применим правило дистрибутивности ( (A∙B) +(A∙C) = A∙(B+C) ). Получим: ( Av В)& ( B v С)= (AvB)&Bv(AvB)&C
• Применим закон коммутативности ( A&B=B&A ) и дистрибутивности (16). Получим : (AvB)&Bv(AvB)&C = A&BvB&BvA&CvB&C.
• Применим (А & A = A ) и получим: A&BvB&BvA&CvB&C= A&BvBvA&CvB&C
• Применим ( (A&B) v(A&C) = A&(BvC) ), т.е. вынесем за скобки В. Получим: A&BvBvA&CvB&C= B& (Av1)vA&CvB&C.
• Применим ( А v 1 = 1 ). Получим: B& (Av1) vA&CvB&C= BvA&CvB&C.
• Переставим местами слагаемые, сгруппируем и вынесем В за скобки. Получим: BvA&CvB&C = B& (1vC)vA&C.
• Применим ( А v 1 = 1 ) и получим ответ: B&(1vC)vA&C=BvA&C.

Закрепление изученного

№1 .

Упростите выражение:

• F = ¬ ( A & B ) v ¬ ( BvC ).
• F = (A→B) v (B→A).
• F = A&CvĀ&C.
• F =  Av  Bv  CvAvBvC

№2

Упростите выражение:

• F = ¬( X & Yv ¬( X & Y )).
• F =  X&¬ (  YvX).
• F = (XvZ) & (Xv  Z) & (  YvZ).

Ответы к № 1 :

• F = ¬ (A&B) v ¬ (BvC) =  Av  B.
• F= (A→B) v (B→A) = 1.
• F = A&CvĀ&C=C.
• F =  Av  Bv  CvAvBvC=1.

Ответы к № 2 :

• F = ¬(X&Yv ¬(X&Y)) = 0.
• F =  X &¬ (  YvX ) =  X & Y .
• F = (XvZ) & (Xv  Z) & (  YvZ) =X&(  YvZ).

ДОМАШНЯЯ РАБОТА

Упростите логические выражения:

• Х& X &1
• F = не (Х и (не Х и не Y ))
• F= B&(AvA&B)
• 0& Xv 0
• F = не Х или (не (Х и Y и не Y ))
• F= (AvC)&(AvC)&(BvC)
• 0 vX &1
• F = не Х и (не(не Y или Х))
• F=A&B v A&Bv A&BvB&C

: - ) - радостное лицо

: - ( - грустное лицо

; - ) - подмигивающая улыбка

: 0 ) - клоун

8:-) - маленькая девочка
