Локально вычислительная сеть

Локально вычислительная сеть

Какие же возможности открывает ЛВС?

• Обмен информацией между членами сети: документами, фильмами, играми, музыкой, программами и т.д.
• Возможность совместно использовать такое оборудование как принтеры, CD-RW/DVD/DVD-RW
• Совместное использование и оплата канала доступа в интернет.
• Совершенно новый уровень общения (Голосовая связь, видео и чат)
• Мультиплатформность
• Распределенные вычисления
• Сетевые службы
• Многопользовательские игры по локальной сети.

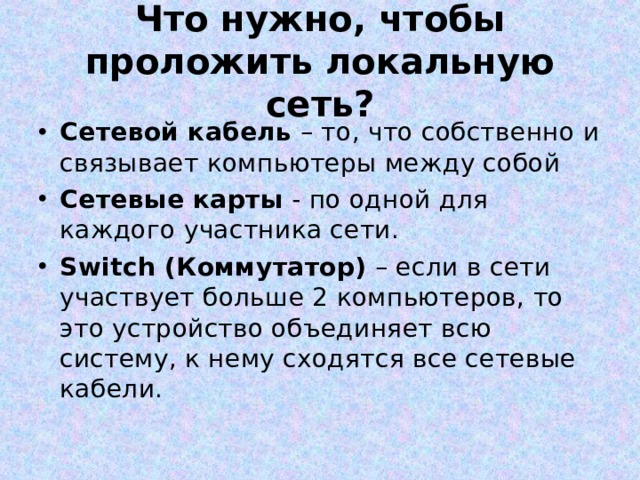

Что нужно, чтобы проложить локальную сеть?

• Сетевой кабель – то, что собственно и связывает компьютеры между собой
• Сетевые карты - по одной для каждого участника сети.
• Switch (Коммутатор) – если в сети участвует больше 2 компьютеров, то это устройство объединяет всю систему, к нему сходятся все сетевые кабели.

Разновидности сетевых кабелей

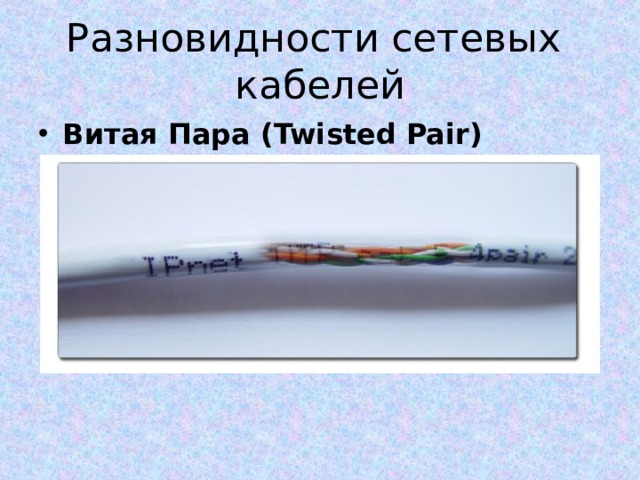

• Витая Пара ( Twisted Pair)

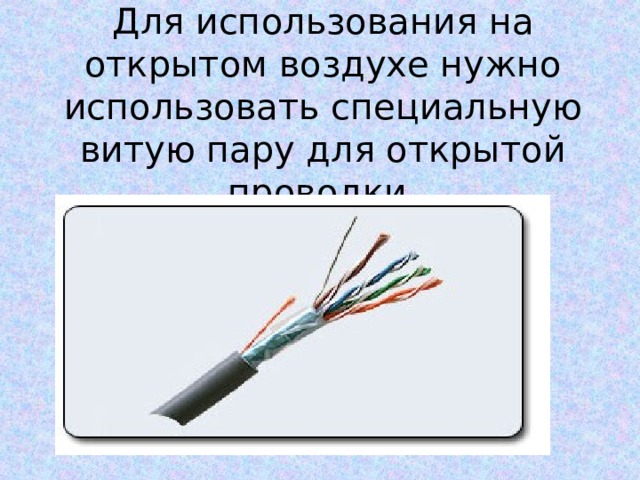

Для использования на открытом воздухе нужно использовать специальную витую пару для открытой проводки.

Так же хорошо подходит для проводки на открытом воздухе кабель полевой П-296 .

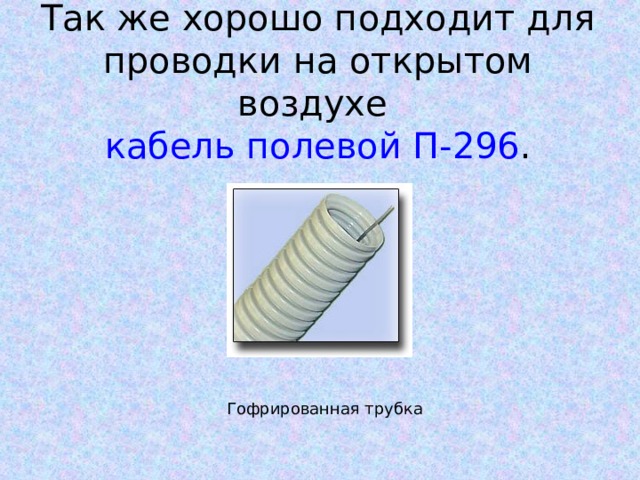

Гофрированная трубка

Коаксиальный Кабель ( Coaxial)

Оптоволоконный кабель ( Optic Fiber)

Сравнительные характеристики сетевых проводников

*- Передача данных на расстояния, превышающие стандарты, возможна при использовании качественных комплектующих.

Устройство Сетевой Карты

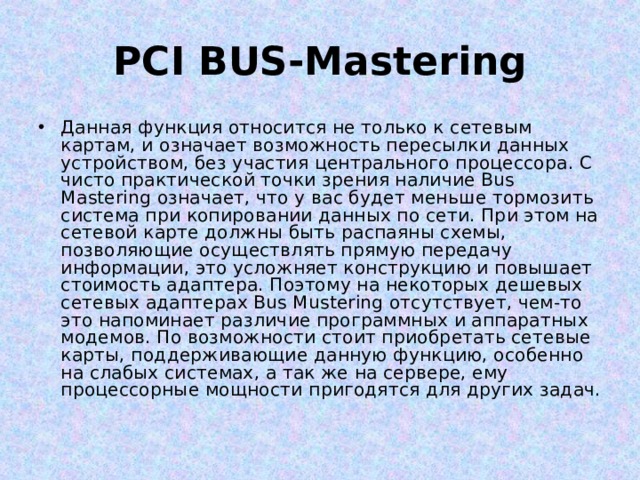

PCI BUS-Mastering

• Данная функция относится не только к сетевым картам, и означает возможность пересылки данных устройством, без участия центрального процессора. С чисто практической точки зрения наличие Bus Mastering означает, что у вас будет меньше тормозить система при копировании данных по сети. При этом на сетевой карте должны быть распаяны схемы, позволяющие осуществлять прямую передачу информации, это усложняет конструкцию и повышает стоимость адаптера. Поэтому на некоторых дешевых сетевых адаптерах Bus Mustering отсутствует, чем-то это напоминает различие программных и аппаратных модемов. По возможности стоит приобретать сетевые карты, поддерживающие данную функцию, особенно на слабых системах, а так же на сервере, ему процессорные мощности пригодятся для других задач.

BootRom

• Возможность загрузки системы по сети заложена в виде Boot Rom сетевой карты. Это микросхема энергонезависимой памяти, где хранится код загрузчика. Он выполняет поиск в сети сервера и запрашивает у него IP адрес, а так же путь, где можно получить образ операционной системы. После того, как образ загружен и размещен в оперативной памяти, дальнейшее управление загрузкой передается ему, точно так же, как при работе с обычной загрузочной дискетой или диском. Таким образом, при соответствующей настройке, ПК может работать вообще без жёсткого диска. Загрузка через сеть настраивается в BIOS материнских плат, которые поддерживают данную функцию. У дешёвых сетевых карт BootRom либо отсутствует вообще, либо под него есть разъем, но нет самой микросхемы. Как правило, эта функция в домашних сетях не требуется. BootRom применяется для создания системы терминалов, а так же реализации службы удаленной установки Windows.

Wake-on-Lan

• Wake-on-lan - включение удалённой системы через сеть. Адаптер отслеживает сетевой траффик в ожидании специального Wake-пакета и при его получении пробуждает систему. При этом требуется, чтобы компьютер был с ATX-блоком питания, в настройках BIOS была разрешена активация компьютера по запросу с порта, на который установлена карта. Сетевая карта должна быть соединена соответствующим 3-жильным шнуром с Wol-разъемом на материнской плате. Местоположение разъема Wol различно на разных материнских платах, так что если не можете его найти, почитайте инструкцию. Если адаптер не комплектуется Wol-шнуром, вы можете купить его отдельно или сделать самостоятельно.

3 контактный WOL шнур

Разъем Wake-On-Lan на материнской плате

Разъем WOL с установленным кабелем.

WakeUP

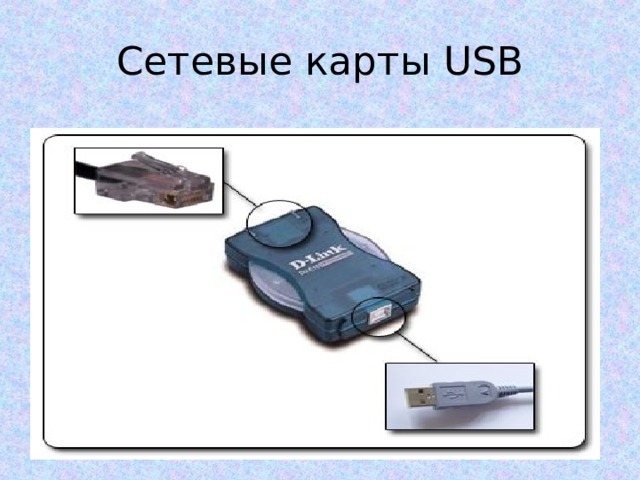

Сетевые карты USB

Сетевые карты PCMCIA

Сетевой Коммутатор
