ЛПР К МДК 01.01 Мастер ЖКХ 08.01.10

Для здания принимаем схему______________________________________________

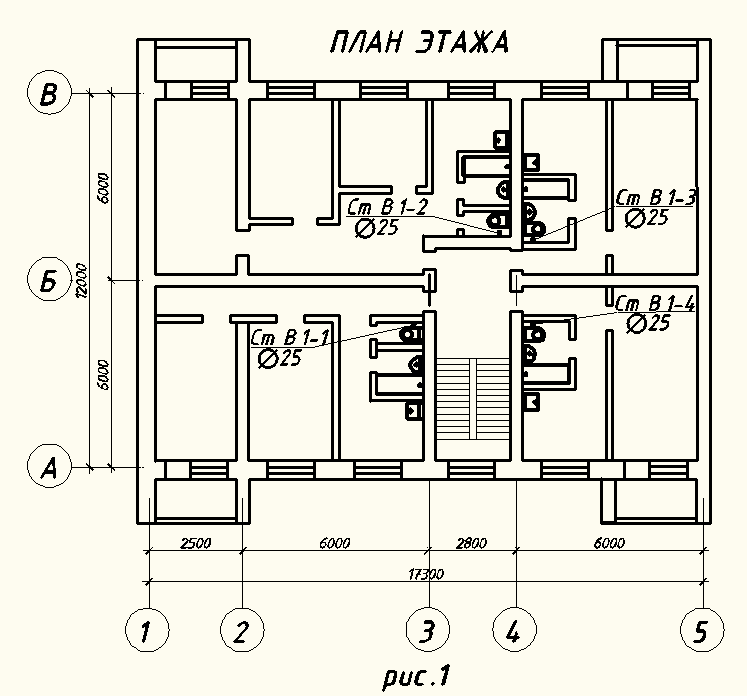

3. На плане этажа здания намечаются точками места размещения водопроводных стояков. Все стояки должны быть пронумерованы (Ст В1- 1, Ст В1-2 и т.д.)(см. рис.1).

4. Все стояки на плане этажа переносятся на план подвала, подписываются, а затем наносится магистраль, соединяющая стояки (см. рис. 2). Магистральная линия подписывается - В

5. На плане подвала намечается место ввода водопровода в здание. Его желательно проектировать в месте скопления стояков или со стороны, с которой проложена наружная сеть холодного водоснабжения.

6. Далее на плане подвала показывается место расположения водомерного узла, насосной установки (если она есть) и водоподогревателя.

Построение аксонометрической схемы внутреннего холодного водоснабжения:

Схема вычерчивается в масштабе плана, обычно 1:100.

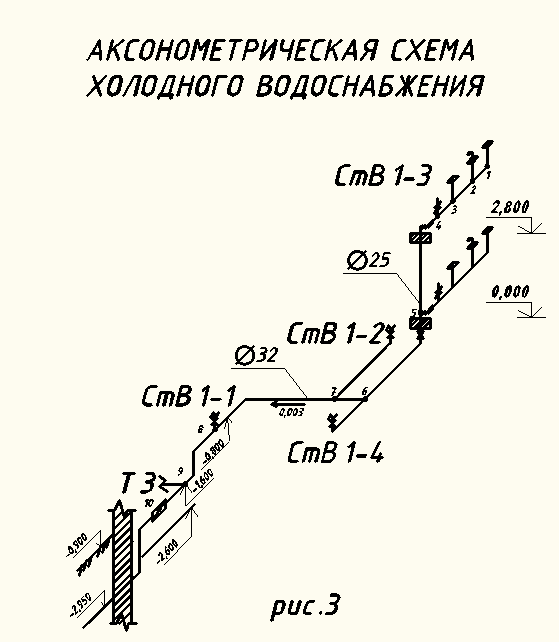

На аксонометрической схеме показывают (см. рис. 3):

1. Ввод с указанием диаметра и отметки оси трубопровода.

2. Водомерный узел.

3. Магистральный трубопровод, размер которого снимается с плана подвала.

4. Разводящие магистральные трубопроводы, идущие к стоякам чертятся под углом 45° к горизонтальной линии, их размеры также снимаются с плана подвала.

5. Вычерчиваются стояки в виде вертикальных линий, высота их высчитывается в зависимости от высоты этажа, этажности и принятой схемы водоснабжения.

6. Стояки вычерчиваются с подводными трубопроводами по этажам.

7. На схеме показывается запорная арматура (у основания стояков, на поквартирной разводке), водоразборная арматура, квартирный водосчетчик.

8. Расстояние от пола до:

• смесителя моек и раковин - 850 мм;

• смесителя умывальников - 800 мм;

• смывного бачка - 600 мм;

• смесителя ванны - 800 мм;

• смесителя общего для ванн и умывальников - 1100 мм;

• смесителя душа - 1200 мм.

9. На аксонометрической схеме указываются отметки этажей, уклон и диаметр магистрального трубопровода, обозначаются стояки с указанием их диаметров.

ЛПР№ 4

Водоразборная арматура.

Цель работы: изучение сортамента и области применения труб, фасонных и соединительных частей для внутренних водо­проводов.

Пояснения к работе

1. Условные проходы. Условным проходом трубопроводов, соединительных частей и арматуры называется поминальный внутренний диаметр.

Величина условного прохода обозначаться Ду с добавлением размера условного прохода в миллиметрах, например: Ду 20,Ду 50 и т. п. Ряды условных проходов и соответствующие им Труб­ные резьбы муфтовых концов по ГОСТ 6527-68

Внутренний диаметр цельнотянутых и стальных сварных груб, изготовляемых с постоянным наружным диаметром для всех давлений, различается в зависимости от толщины стенки. В этих трубах условный проход отличается от дей­ствительного. Он определяется величиной действительного прохода,округленного до ближайшего значения Ду.

Условный проход литых стальных, чугунных труб и арматуры равен действительному.

Условный проход соединительных частей трубопроводов (тройников, крестовин, переходов, отводов и т.п.) и фланцев оп­ределяется условным проходом труб, для которых они предна­значены.

2. Условные (номинальное), пробные и рабочие давления

(ГОСТ 356-80). Под условным понимается наибольшее избыточное давление, при котором обеспечивается длительная работа изделия, имею­щего определённые размеры, обоснованные расчетом на проч­ность при температуре 20 °С.

Под пробным понимают избыточное давление, при котором следует выполнять гидравлическое испытание изделия водой на прочность и плотность материала при температуре не более 70 °С и не менее 5 °С (отклонение + 5 %).

Под рабочим давлением понимают фактическое избыточное давление в трубопроводе, соединительных частях или арматуре при заданном режиме эксплуатации.

Давления соответственно обозначаются Ру, Рпр и Pp. В обо­значении рабочего давления при температуре, отличающейся от расчетной, вместо индекса «р» указывается индекс, соответст­вующий численному значению температуры в градусах. Напри­мер, рабочее давление Рр при температуре среды 200 °С обо­значается Р200. Давление обозначать в мегапаекалях.

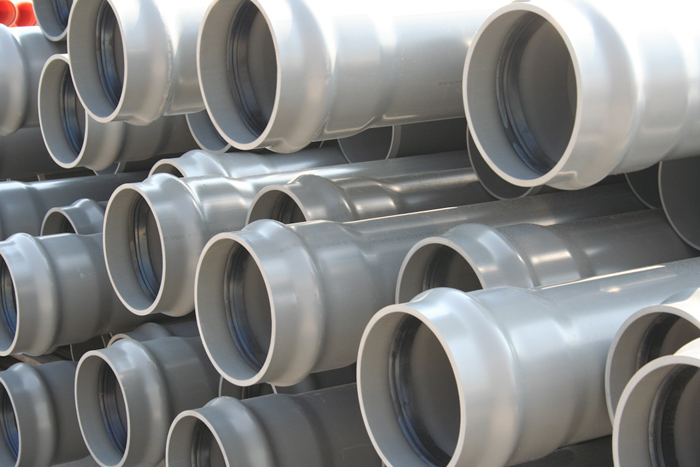

3. Рекомендации по выбору труб для внутренних водопроводов.

Выбор материала груб производить с учетом области приме­нения и допустимого рабочего давления (табл. 1.2).

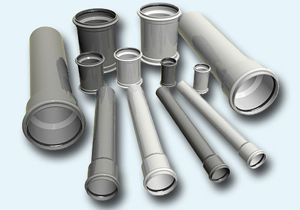

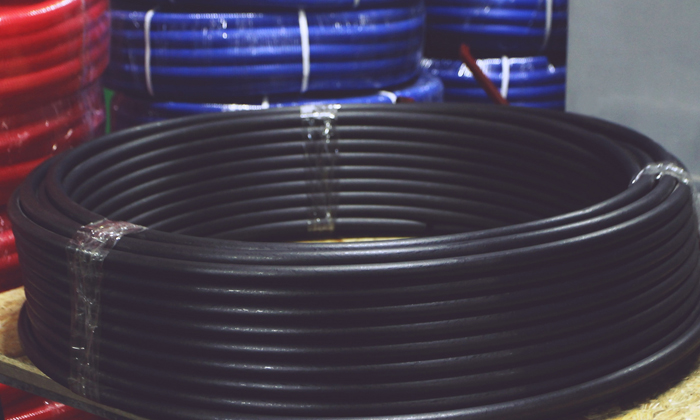

Сортамент и области применения труб.

ПРИМЕЧАНИЕ: Материал и тип труб выбирают с учётом усло­вий работы трубопроводов: температуры, степени агрессивности требуемой жидкости и срока службы.

Допускается применение для водопровода стальных труб, не включенных в табл. 1.2, при условии соответствия их требовани­ям, приведенным в ГОСТах, по качеству стали стенки труб и сварного шва, механическим свойствам и химическому составу.

Специальные пластмассовые трубы допускается применять в районах с расчетной средней температурой наружного воздуха наиболее холодной пятидневки более минус 20 °С.

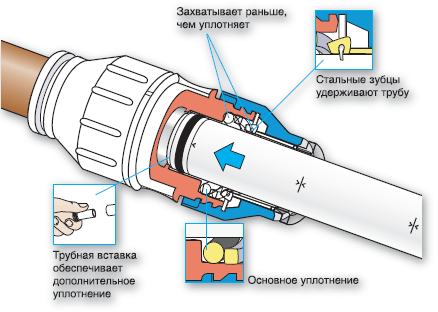

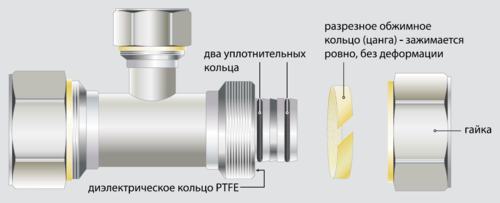

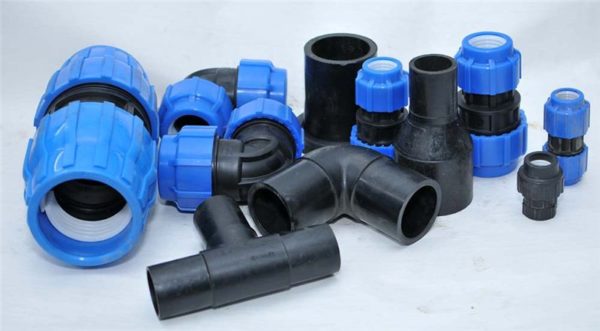

Рекомендации по выбору фасонных и соединительных частей приведены в таб. 1.3.

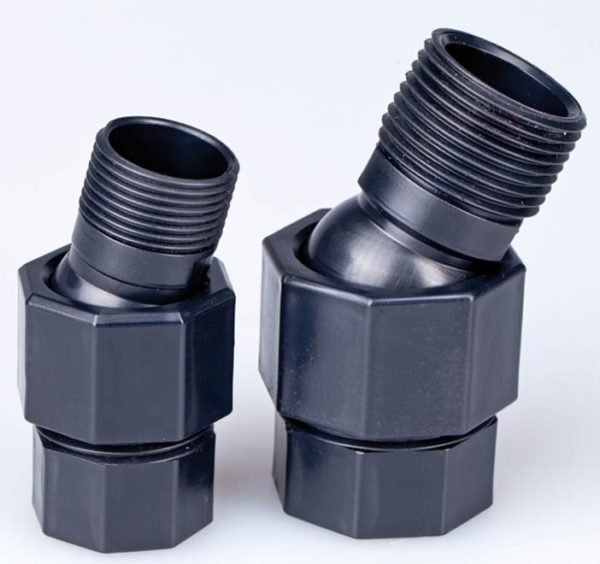

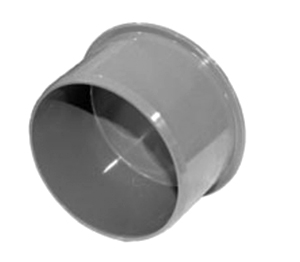

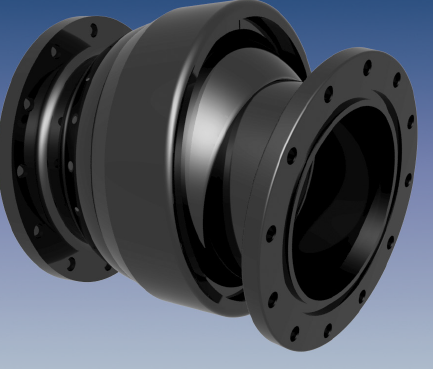

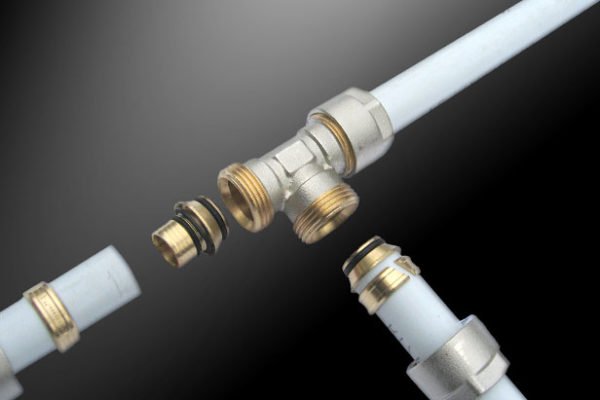

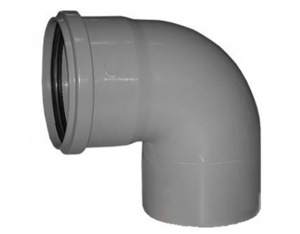

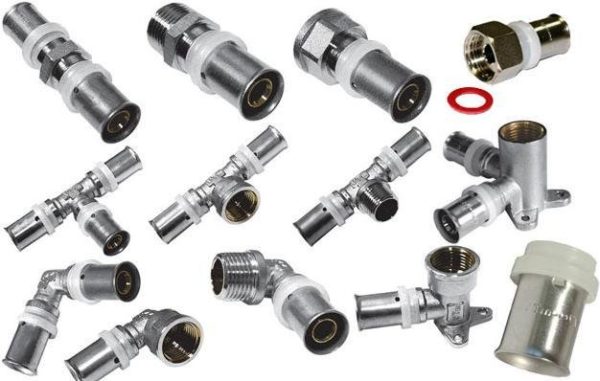

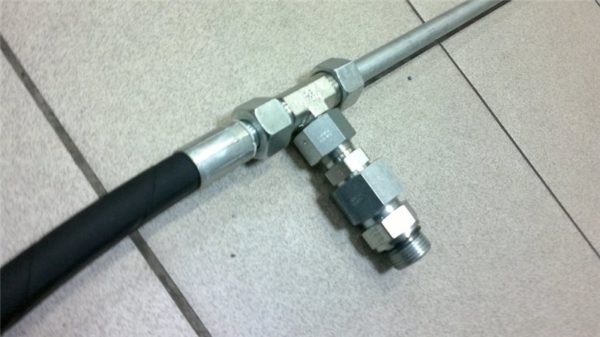

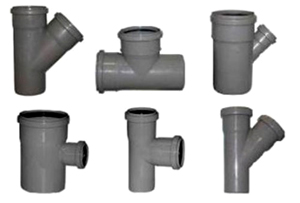

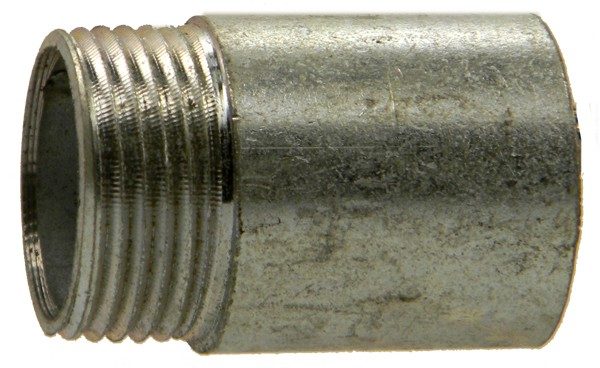

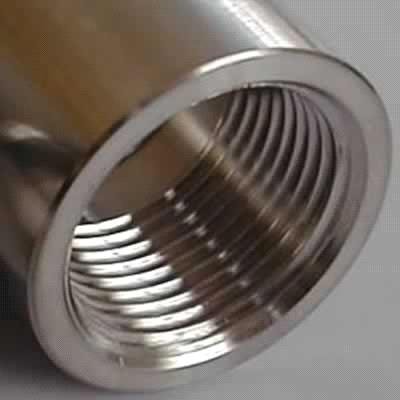

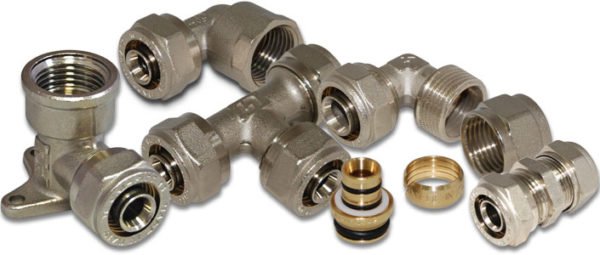

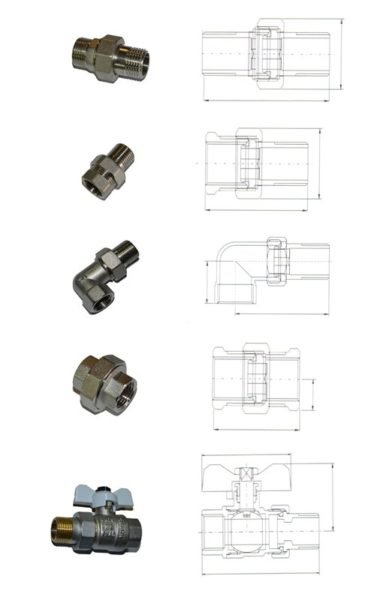

Фасонные и соединительные части трубопроводов.

ЛПР№ 5

Проектирование водопровода.

Цель работы:

Научиться проектировать системы водопровода.

Ход работы.

1. Выбор системы и схемы внутреннего водопровода

Внутренний водопровод – это система трубопроводов и устройств, предназначенных для подачи воды потребителю от водопроводной сети города, населенного пункта или промышленного предприятия к санитарно-техническим приборам, технологическому оборудованию и пожарным кранам, обслуживающим одно здание или группу зданий и сооружений и имеющая общее водоизмерительное устройство.

При выборе системы и схемы холодного водопровода руководствуются рекомендациями СП 30.13330.2012. Выбор систем внутреннего водопровода следует производить в зависимости от технико-

экономической целесообразности, санитарно-гигиенических, противопожарных требований, а также с учётом имеющихся систем наружного водопровода и требований технологии производства [1].

В зависимости от назначения зданий системы разделяются на хозяйственно-питьевые, противопожарные и производственные.

На выбор схем сетей внутреннего водопровода влияют конструктивные особенности и строительный объем зданий. Схемы сетей могут быть тупиковыми и кольцевыми, с нижней и верхней разводкой магистралей.

Тупиковые схемы применяются в зданиях, где допускается перерыв в подаче воды и при числе пожарных кранов до 12; кольцевые схемы - если перерыв в подаче воды недопустим.

При нижней разводке - магистральные трубопроводы размещают в нижней части здания – в подвале или техническом подполье, при верхней разводке - магистральные трубопроводы размещают в верхней части здания – на чердаке или под потолком верхнего этажа.

1. Проверка обеспеченности зданий гарантийным напором

Для обеспечения нормальной работы водоразборных точек внутри зданий в наружной водопроводной сети должен быть создан необходимый напор, называемый свободным напором. Величина этого напора зависит в населенных пунктах от высоты зданий, а в производственном водоснабжении - от требований технологического производства.

Минимальная (нормативная) высота свободного напора в наружной водопроводной сети населенных пунктов принимается следующая [2]:

• для одноэтажной застройки Нсв = 10м (не менее);

• для большей этажности на каждый этаж следует добавлять 4 м. Для предварительного суждения об обеспеченности хозяйственно

– питьевой системы внутреннего водопровода напором от наружной сети следует сравнить гарантированный свободный напор H _q (по заданию) с минимальным свободным напором H _f на вводе в здание.

Проектирование внутренних сетей

Трассировку водопроводных сетей производят на планах этажей, подвала (технического подполья), чердака (технического этажа) в следующей последовательности:

• выбор местоположения стояков;

-прокладка подводок от стояков к водоразборной арматуре санитарно – технических приборов и технологического оборудования;

• прокладка магистральных трубопроводов;

• выбор местоположения вводов и водомерного узла;

• размещение поливочного крана и подводок к ним.

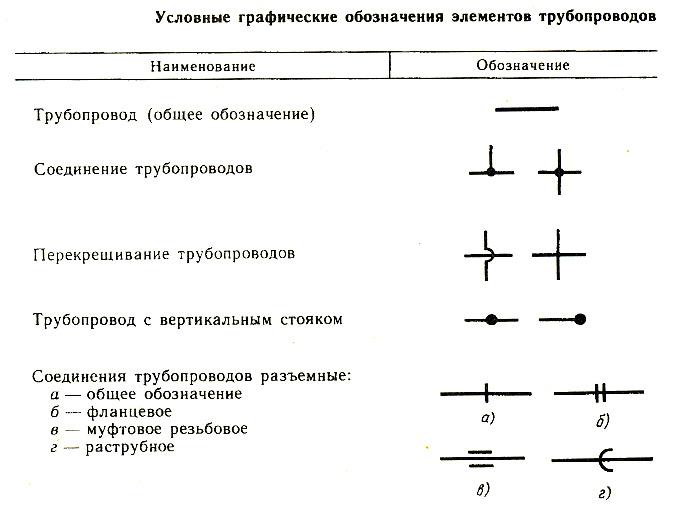

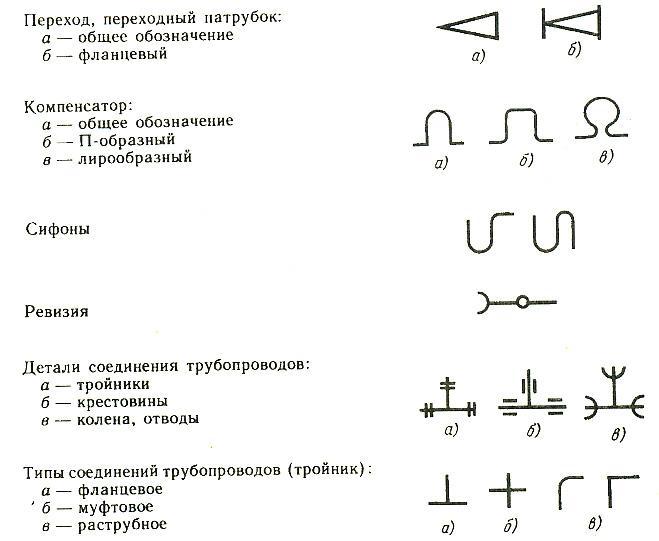

Трубопроводы хозяйственно- питьевых систем на плане, на схеме обозначаются буквенно - цифровыми индексами – В1.

Нумерация стояков хозяйственно- питьевых сетей на плане этажа, подвала здания производится слева направо: Ст В1-1, СтВ1-2 и т.д.

Водопроводные стояки располагают вблизи групп сантехприборов

• оборудования, т.е. в местах наибольшего водоразбора и с учетом возможности установки одного запорного вентиля для отключения всей подводки от каждого стояка. Обычно стояки холодного и горячего водоснабжения располагают совместно, допускается их группировка рядом со стояками канализации. При проектировании стояков необходимо учитывать планировку помещения на всех этажах здания, чтобы стояки не проходили в середине помещения, не пересекали несущие конструкции, располагались около стен.

Подводящие трубопроводы прокладывают над полом вдоль стен или перегородок до мест установки водоразборной арматуры соответствующего санитарного прибора.

Магистральный трубопровод надлежит прокладывать по

кратчайшему расстоянию, избегая пересечения лестничных клеток, размещая в подвальных помещениях или в технических подпольях на расстоянии 200…400 мм от потолка вдоль внутренних несущих стен, или над полом на высоте 500-600мм, с уклоном 0,002-0,005 в сторону водомерного узла для опорожнения сети. При отсутствии в зданиях вышеназванных помещений магистрали прокладывают в подпольных каналах совместно с трубопроводами горячего водоснабжения и отопления, размещая ниже этих трубопроводов с устройством термоизоляции или под потолком верхнего этажа.

Прокладка сетей внутреннего водопровода проектируется открытой по стенам душевых, кухонь и других помещений, а скрытой - в помещениях, к отделке которых предъявляются повышенные требования, и для всех систем из пластмассовых труб (кроме располагаемых в санитарных узлах).

Размещение внутреннего холодного водопровода постоянного действия следует предусматривать в помещениях с температурой воздуха

зимой не менее 2⁰ С , при t ⁰ 2⁰ C необходимо предусматривать мероприятия по предохранению трубопроводов от замерзания [1,3].

На магистральном трубопроводе необходимо предусмотреть присоединение поливочных кранов диаметром 25 (32) мм, которые размещаются в коверах около зданий или нишах наружных стен на высоте 0, 30 (0,35) м от отмостки, через 60…70 м по периметру здания. При расчете внутреннего водопровода зданий расходы через поливочные краны не учитываются, так как эти расходы не совпадают по времени с максимальным водопотреблением в здании.

На сети хозяйственно-питьевого водопровода в каждой квартире следует предусматривать отдельный кран для присоединения шланга (рукава), оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения при ликвидации очага возгорания на ранней стадии [3].

Выбор материала труб следует производить с учетом назначения и условия работы трубопроводов, давления, температуры транспортируемой воды, качества воды, а также срока службы трубопроводов, руководствуясь отдельными сводами правил на проектирование и монтаж тех или иных видов труб трубопроводных систем и технико-экономических требований.

Примеры оформления плана типового этажа и плана технического подвала приведены на рисунках 1 и 2.

ЛПР№ 6

Изучение систем и схем водопровода. Циркуляция воды.

Цель работы:

Изучить какие системы и схемы водопровода существуют.

Понять как циркулирует вода в различных системах водопровода.

Ход работы.

Для того, чтобы понять, как выполняют санитарно- технические чертежи, как их читают воспользуемся примером, выполненным по Российским стандартам- ГОСТам и ISO, которые рассмотрены на прошлом уроке.

.

На плане жилого дома с вводами водопровода (ввод В1-1),

теплофикационной сети (ввод Т3-1) и выпусками канализации (выпуск

К1-1 ... К1-3), привязанными к угловым координационным осям, показаны

канализационные колодцы КК-1, КК-2, КК-3 и проставлены диаметры

труб вводов и выпусков

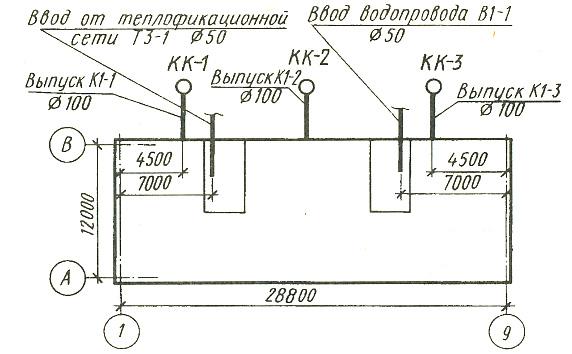

Рис. 1 . Ввод коммуникаций в подвал жилого дома.

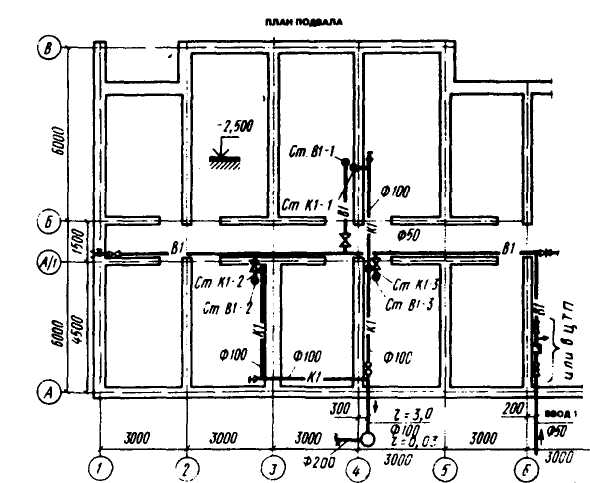

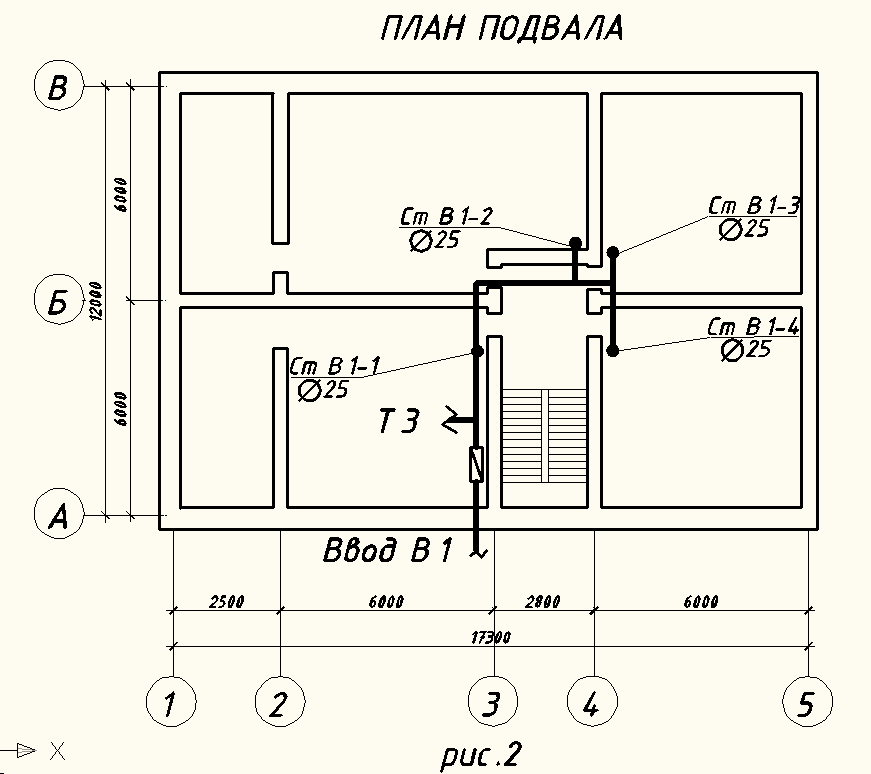

На фрагменте плана подвала жилого дома Рис. 2 нанесены трубопроводы водопровода В1 и канализации К1, показаны места ввода трубопровода и выпуска канализации в канализационный колодец КК1, а также стояки водопровода СтВ1-1 ... СтВ1-3 и канализации СтК1-1...

СтК1-3. В помещении водомерного узла на трубопроводе водопровода установлены две задвижки, водомер диаметра 40 и контрольный кран диаметра 15. На линии водопровода, идущей от стояка В1-3показаны отводы к поливочному крану, раковине и ручному насосу системы отопления. На канализационном трубопроводе , идущем к выпуску, показаны места прочистки, указаны диаметры труб, длины прямолинейных участков трубопровода и их уклоны.

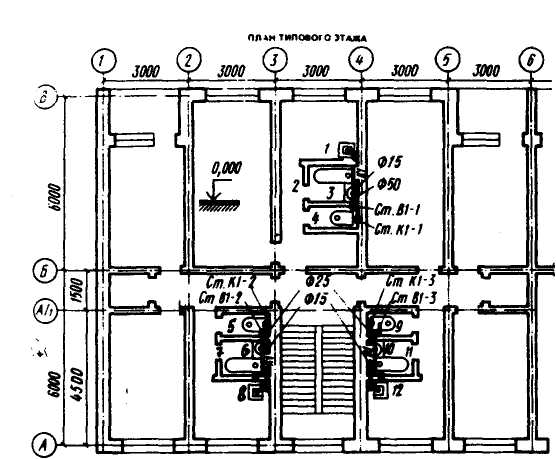

На плане первого этажа Рис.3 изображены стояки трех санитарных узлов, расположенных в штрабах капитальных стен: водопровода СтВ1-1

... СтВ1-3, горячего водоснабжения СтТ3 -1 ..СтТ3-3 и канализации СтК1-1... СтК1-3. и проставлены их диаметры. Нанесенные на планах проектируемые сети трубопроводов служат основой для выполнения аксонометрических схем санитарно- технических систем, которые более наглядно поясняют пространственное взаимное расположение трубопроводов , стояков и приборов

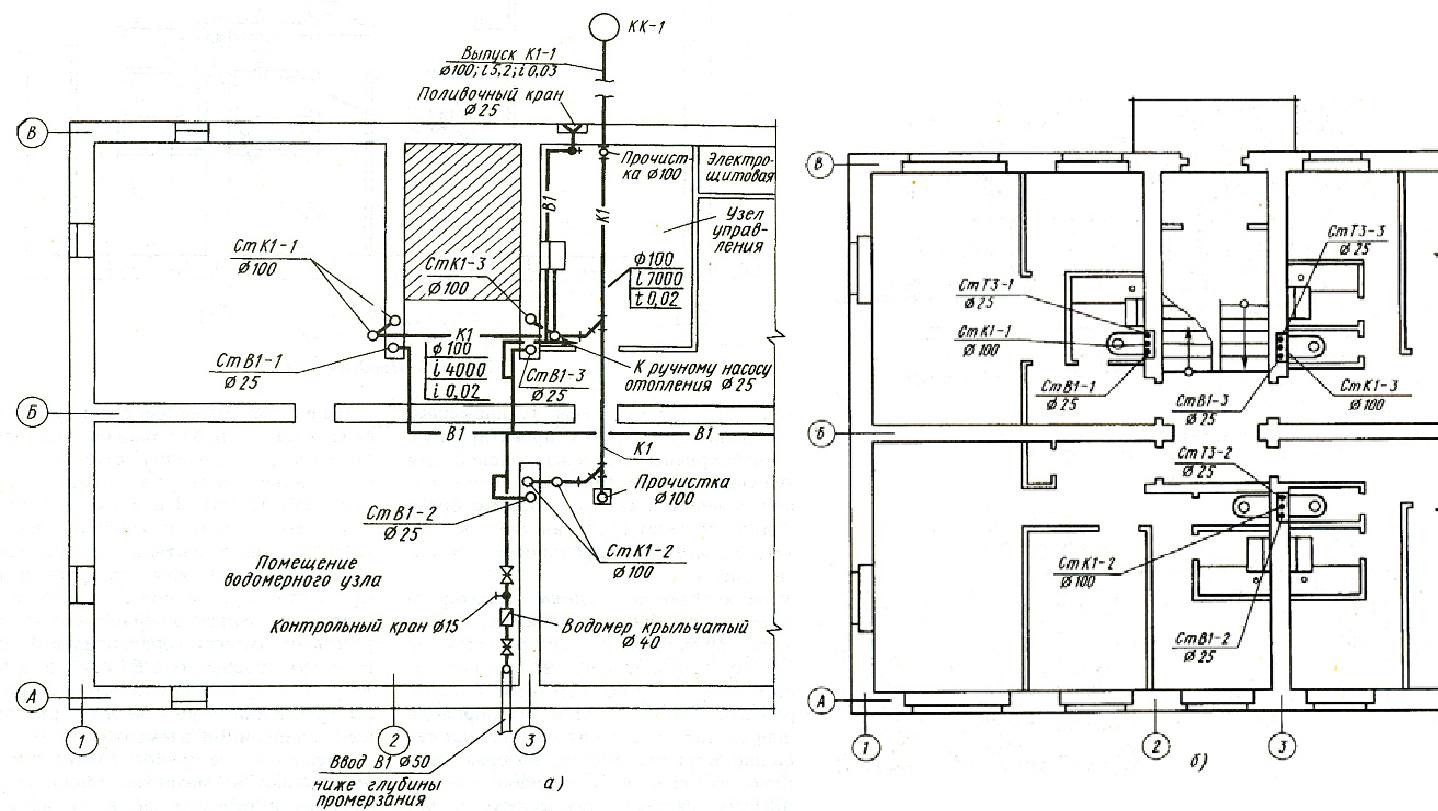

Рис. 2. Фрагмент плана подвала жилого дома Рис. 3. План первого этажа

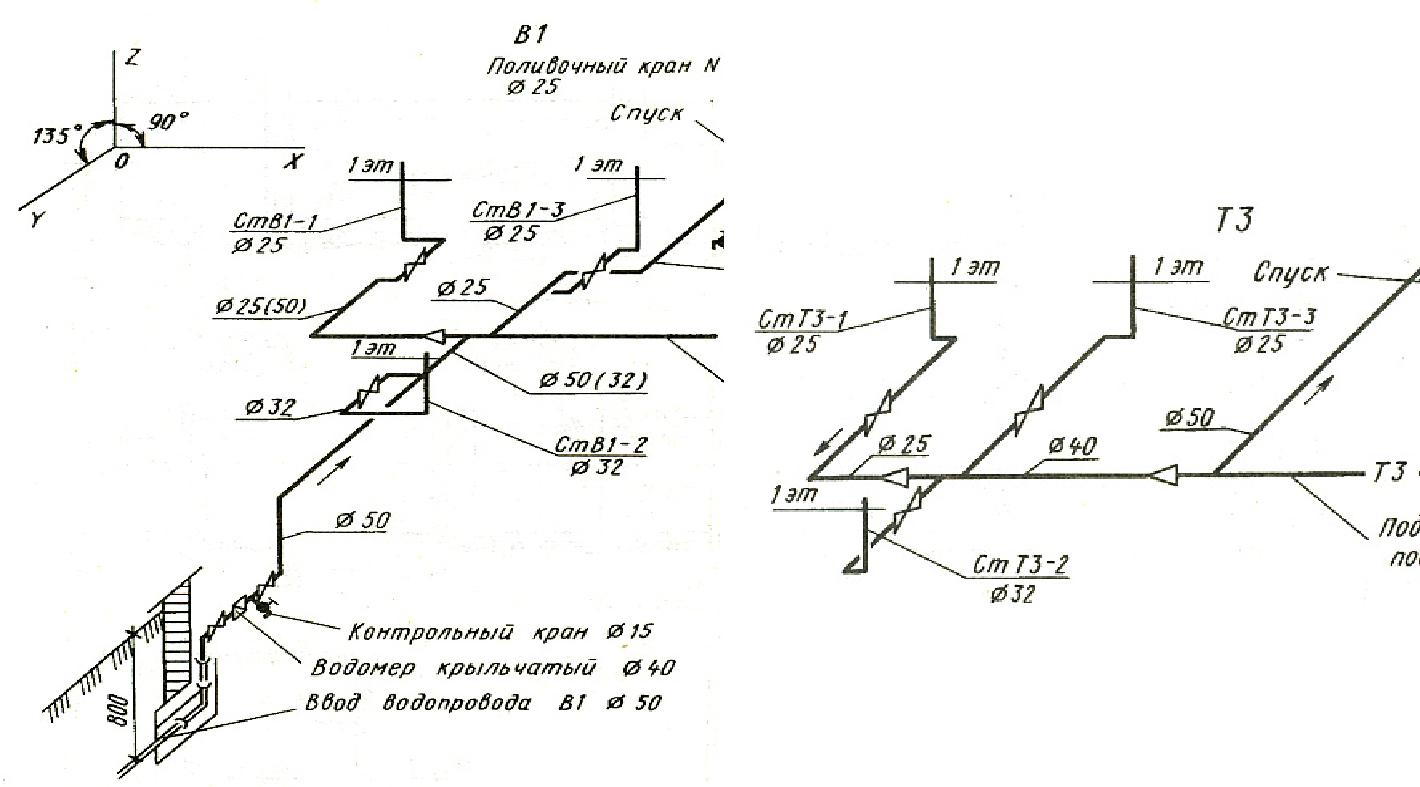

Рис. 4. Аксонометрическая схема водопровода

Рис. 5. Аксонометрическая схема горячего водоснабжения

Аксонометрические схемы санитарно- технических систем выполняют во фронтальной изометрии (с левой системой осей), что позволяет

использовать неискаженные измерения по всем осям. Аксонометрические схемы систем водопровода и горячего водоснабжения обозначают сокращенно марками систем, которые проставляют над схемой. В спецификации наименование системы указывают полностью, например "Схемы систем В1, Т3."

На Рис. 4 изображена схема трубопроводов водопровода и на Рис. 5 горячего водоснабжения. На ней показаны отводы к стоякам, диаметры труб, запорные вентили, переходные патрубки для перехода трубы с одного диаметра на другой, места спуска воды из системы. Уровень первого этажа здания у стояков отмечен горизонтальной чертой.

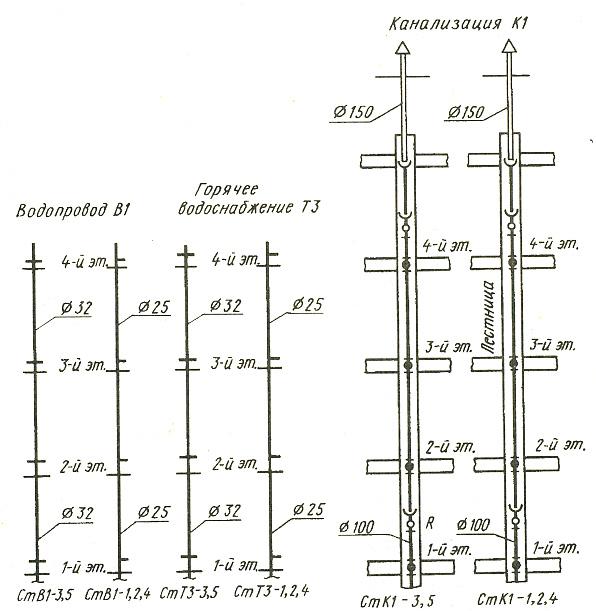

На Рис. 6 показаны расположение трубопроводов и стояков на схеме стояков. На этих схемах показаны по этажам ответвления от стояков к санитарным приборам. На схеме стояков канализации К1 диаметр 100 указаны места отводов и установки ревизий. Вентиляция стояков осуществляется через асбоцементные трубы диаметром 150 мм, которые выводятся через чердак наружу и завершаются флюгарками.

Рис. 6. Схемы стояков

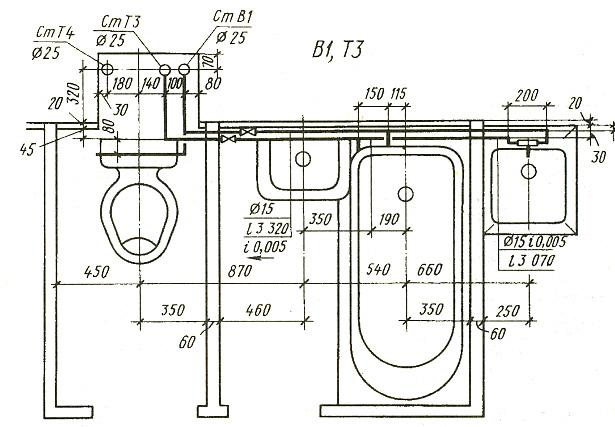

Рис. 7. Фрагмент плана санитарного узла с трубопроводами водопровода

• горячего водоснабжения, со стояками и подводкой к приборам, с установочными размерами.

Рис. 8. План санузла

На рисунке показан план санузла, разрезы 1-1 и 2-2, выносной элемент 1 с трубопроводами канализации.

На выносном элементе более подробно показаны стояки с установочными размерами.

На плане и разрезах указаны все необходимые для монтажа установочные размеры, показаны раструбные соединения труб, нанесены расстояния от центров фасонных частей арматуры до стен и труб.

ЛПР№ 7

Местные установки для приготовления горячей воды.

Цель работы:

Ознакомиться с установками для нагрева воды.

Узнать принцип работы.

Ход работы.

ЛПР№ 8

Определение расчетных расходов воды и теплоты в режиме водоразбора и режиме циркуляции.

Цель работы:

Научиться расчитывать расходы воды и теплоты в режиме водоразбора и режиме циркуляции.

Ход работы.

Большие системы централизованного водоснабжения проверяют на необходимость циркуляции в режиме водоразбора.

В режиме циркуляции (рис. 2.) вода движется по замкнутому контуру: водонагреватель — распределитель­ная сеть — циркуляционная сеть — водонагреватель.

Расчет системы проводят в такой последовательно­сти:

1) намечают расчетный контур циркуляции (см. рис.2.);

2) расчетный контур разбивают на расчетные уча­стки;

3) определяют циркуляционные расходы, на основе теплопотерь в системе;

4) по таблицам для расчета систем горячего водоснабжения [приложение 6], определяют по­тери давления на каждом участке, суммарные потери в системе и требуемое давление;

5) в системах с естественной циркуляцией сравнивают ве­личину требуемого напора Н_тр с величиной располагаемого гравитационно­го напора Н_ц. Если Н_тр  Н_ц, тосистема будет работать без установки насосов.

Расчетные расходы в системе должны быть такими, чтобы восполнять все теплопотери и поддержи­вать в расчетной точке (перед самым удаленным от во­донагревателя водоразборным прибором) заданную температуру (50-60⁰С).

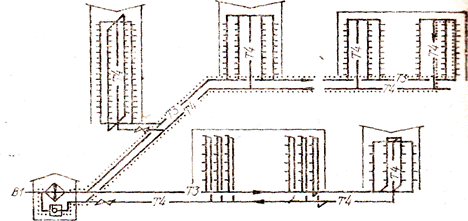

Рис.2. Схема циркуляции в системе горячего водоснабжения

Циркуляционный расход воды в системе считается по формуле:

 , л/с

(2.3.32)

где:

 - коэффициент разрегулировки циркуляции, определяем по п.8.2. [1];

 - разность температур в подающих трубопроводах системы от водонагревателя до наиболее удаленной водоразборной точки, °С, определяется по пункту 8.2 [1];

Q_ht - теплопотери трубопроводами горячего водоснабжения, кВт;

Теплопотери трубопроводами горячего водоснабжения Q_ht, определяется следующим образом:

Собираются длины участков одного диаметра и заносят в таблицу 6.

Таблица 6

Определение теплопотерь

По окончании расчета, суммируя Q_ht, получаем общие потери   . Полученный результат необходимо перевести в киловатты.

Рассчитывают циркуляционный расход в одном стояке q^ст, для этого:

 , л/с

(2.3.33)

где:

N_ст – количество стояков с циркуляцией (при условии, что все стояки одинаковой высоты).

Делаем проверку на возможность учета циркуляционного расхода в час макси-мального водопотребления, так как в эти часы вода параллельно поступает в систему циркуляции и на водоразбор и может произойти опрокидывание циркуляции. Расчетный расход горячей воды с учетом циркуляционного расхода, определяется по формуле:

 , л/с

(2.3.34)

где:

k_cir - коэффициент, принимаемый: для водонагревателей и начальных участков

систем до первого водоразборного стояка по приложению 5 [1];

Коэффициент k_cir учитываем, если отношение q^h /q^cirh /q^cir2 расчетный расход будет равен циркуляционному q^cir.прил. 5[1].

После определения расчетных расходов вычерчивается таблицу 7 следующей формы:

Таблица 7

Гидравлический расчет системы циркуляции

Столбцы 1, 2, 3, 8 допускается взять из гидравлического расчета горячего водопровода. Потери и скорость определяем по таблице, [приложение 7]. По окончании расчета, суммируя потери напора H. Потери напора считаются отдельно для подающих и обратных стояков   ,   .

Далее определяют требуемый напор   по формуле:

 = Н_п + Н_об + Н_об.кл + Н_б, м

(2.3.35)

где:

Н_п – суммарные потери в подающих стояках, м;

Н_об - суммарные потери в циркуляционных стояках, м;

Следующие величины учитывают, если в доме установлен бойлер.

Н_об.кл – сопротивление в обратном клапане. Определяется по формуле:

 , м

(2.3.36)

где:

v – скорость на последнем участке в циркуляционной сети, м/с;

g – ускорение свободного падения;

 - коэффициент местных сопротивлений, принимаем равным 5м.

Для создания необходимого напора устанавливаем насос, изготовленный по спецзаказу, в квартальной бойлерной. Марка насоса подбирается по справочнику Староверова или каталогам.

ЛПР№ 9

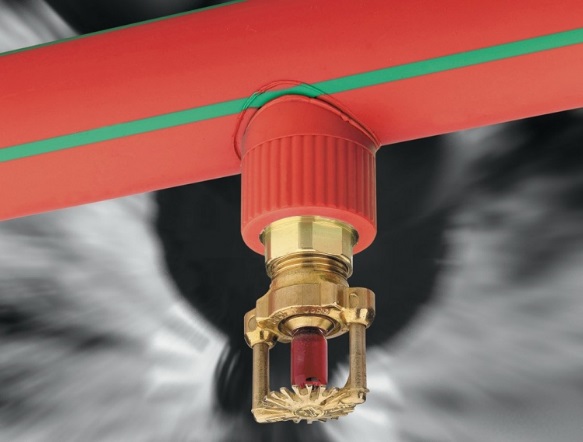

Противопожарное водоснабжение.

  Цель  работы: изучить  системы  противопожарного водоснабжения

Ход работы.

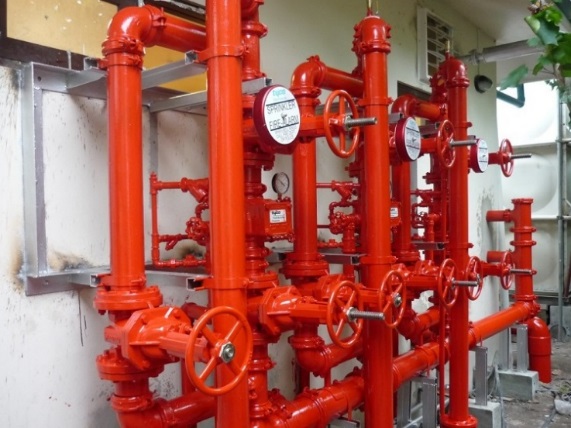

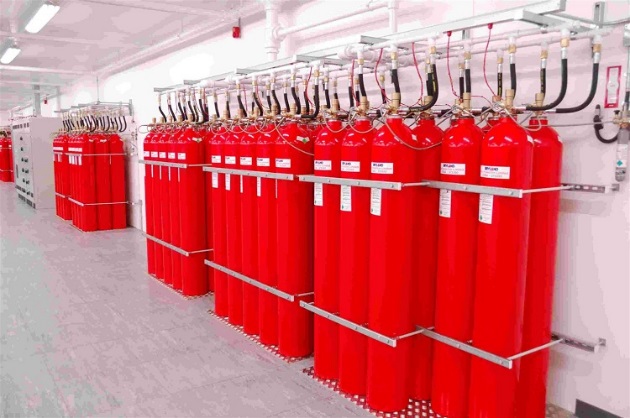

Требования по комплектации внутреннего противопожарного водопровода

Система внутреннего водопровода для пожаротушения должна иметь такую комплектацию:

1. В рабочем состоянии контрольно-измерительная и запорная аппаратура. К ВПВ должен быть подсоединен наружный противопожарный водопровод и общий водопровод или другой источник подачи воды. Работа системы будет эффективной при условии достаточного давления, чтобы на выходе при тушении пожара обеспечить довольно мощную струю с мелкодисперсным распылением. При этом предпочтителен максимальный расход воды при тушении любого типа возгораний.

Обязательно соединение с водопроводом любого типа, в котором всегда есть вода:

• технический;

• производственный;

• хозяйственный;

• водопровод с питьевой водой.

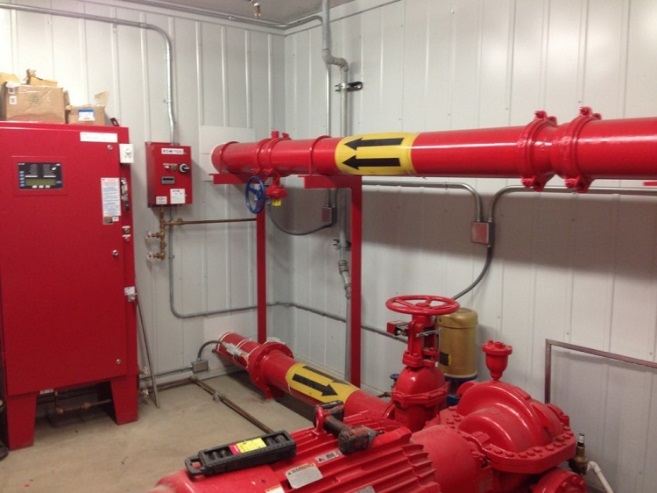

2. Предусматривается станция с точкой управления ВПВ и пожарный насос, который обеспечит хороший напор при слабом давлении во внешнем источнике или водопроводе. Насос и контрольный пункт должны располагаться внизу:

• 1-й этаж;

• подвал;

• цокольный этаж;

• полуподвальное помещение.

Это помещение может граничить с котельной, бойлерной или  водораспределительным пунктом, а также располагаться отдельно.

3. Обязателен доступ к станции (пульту) с кнопкой запуска и блокировки работы пожарного насоса. Рядом должен располагаться блокиратор (задвижка) схемы ВПВ и управление автоматикой пожарной сигнализации постройки в рабочем состоянии. Возможна схема, совмещающая автоматику и ручное управление для регулировки подключения и наполнения водой пожарного водопровода – для надежности запуска.

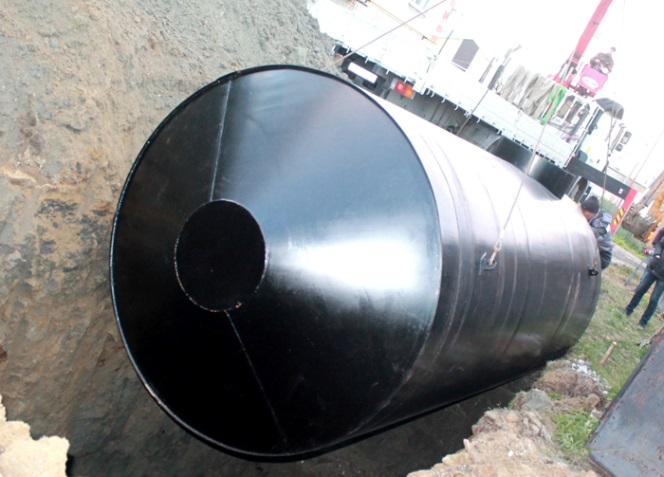

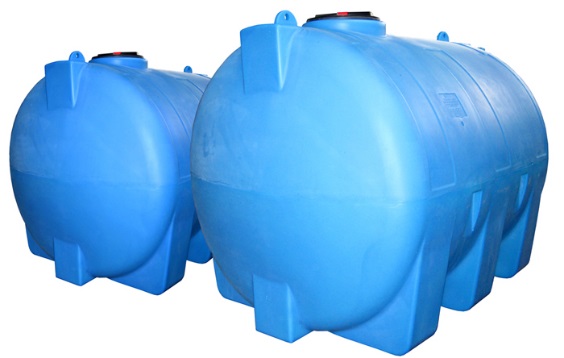

4. Отдельный противопожарный резервуар для хранения необходимого запаса воды на случай отсутствия ее в водопроводе. Минимальный запас воды необходим для пуска насоса и локализации возгорания до прибытия специалистов. Это так называемые гидропневматические или водонапорные баки.

Система управления водопроводом должна располагаться в специально отведенном для этого помещении

Внимание! Отсутствие резервного резервуара допустимо, если есть гарантия постоянного наполнения водопровода и при автоматическом запуске пожарного насоса.

5. Пожарный ствол с ручным управлением (соединение с рукавом пожаротушения), который должен быть уложен в замыкаемых нишах или закрытых ящиках с пломбированием. Размещение – в доступном для визуального контроля месте.

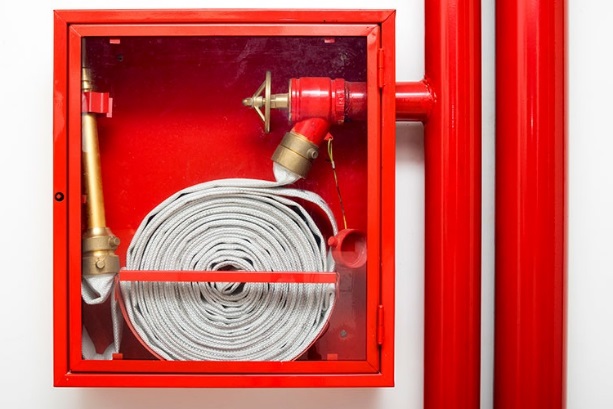

6. Наличие внутренних ПК в холле, на входе, на подъеме у лестничной клетки, в вестибюли на проходах и коридорах. Запуск и использование противопожарного рукава должно быть в любом доступном для общего пользования месте. Длина рукава или шланга рассчитывается таким образом, чтобы вода достигала любой точки возможного возгорания. ПК располагают на уровне глаз. Спаренные краны могут быть рядом, выше или ниже.

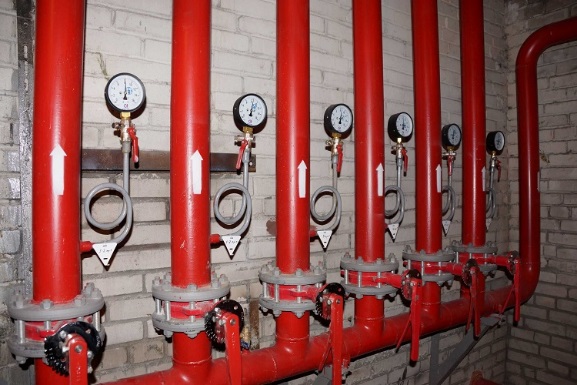

7. Заранее спроектированные стояки и сети ВПВ (вертикальные и горизонтальные). Схема должна быть организована на основе планировки здания, чтобы размещение противопожарного водопровода было оптимальным. Постройка высотностью более 6 этажей предполагает наличие вертикальных пожарных стояков, подключаемых к общему водопроводу из стальных труб.

Внимание! Отдельный ВПВ любой постройки создается из металлических труб. Предполагается применение полимерных труб на отдельных частях схемы, но они должны иметь сертификат о пожарной безопасности.

Требования к ВПВ регламентируются государственным законодательством и национальной стандартизацией (ГОСТ):

1. Федеральный закон «О пожарной безопасности».

2. СП «Системы противопожарной защиты. ВПВ, требования пожарной безопасности» (основной документ).

3. СП «Общественные здания и сооружения».

4. ГОСТ «Техника пожарная. ГСП. Общие технические требования (ОТТ). Методы испытаний».

5. СП «Здания жилые многоквартирные.

6. ГОСТ «Техника пожарная. Рукава пожарные напорные. ОТТ. Методы испытаний».

7. ГОСТ «Техника пожарная. Шкафы пожарные. ОТТ. Методы испытаний».

8. ГОСТ «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. ОТТ и характеристики. Методы испытаний».

9. «Правила противопожарного режима в РФ».

На производственных предприятиях система пожаротушения может дополняться баллонами с химическими средствами, которые используются для тушения легковоспламеняющихся веществ

На местах должны работать ведомственные правила и отраслевые стандарты по организации ВПВ. В них описана специфика и функционал предприятий, основные показатели физико-химические свойств оборудования и материалов, задействованных в процессе производства. Например, нельзя водой потушить те вещества, которые вступают в химическую реакцию с избыточным выделением тепла. Легко воспламеняющиеся жидкости гасят специальной пеной, а не водой, чтобы не расширить площадь пожара.

Применение полипропиленовых труб в противопожарных системах

При труднодоступном монтаже во время ремонта системы пожаротушения используют альтернативный вариант – полимерные трубы из ПП. Есть отечественные трубы и импортного производства, но в итоге их монтаж экономичнее, чем металл и сварка. Сертифицированная продукция – гарантия качества, а маркировка или инструкция к применению, выданная при покупке, подтверждают их возможность использования в ВПВ. Изделия успешно прошли многоуровневые испытания и подтвердили соответствия всем нормам.

Полипропиленовые трубы, применяемые в системах для тушения пожара, имеют неоспоримые преимущества:

• устойчивость к конденсату;

• износостойкость;

• не забиваются ржавчиной;

• имеют более простой монтаж с помощью диффузионной сварки и фитингов;

• меньше удельный вес и пониженная нагрузка на конструкцию (важно при монтаже на верхних этажах и в пристройках);

• не воспламеняются;

• имеют повышенную пропускную способность, благодаря чистой гладкой поверхности внутри и отсутствия грубых швов.

Специальные трубы из полипропилена имеют массу преимуществ перед стальными при использовании в противопожарных системах

Внимание! На тех объектах, где недопустимо проводить ремонт, монтаж и демонтаж с использованием сварки, рекомендуются специализированные системы FIREPROFF, соединяемые муфтами и фитингами. Такой трубопровод для пожаротушения можно совмещать с общим водопроводом, где подключается питьевая вода.

Специализированные полимерные трубы защищены от воспламенения огнеупорным слоем. Монтаж фитингами гарантирует прочную состыковку с металлической частью системы и между собой. Благодаря отсутствию в системе сварных стыков, исключены протечки. Отсутствие потребности в сварочном аппарате дает возможность проводить стыковку труб на промышленных объектах в рабочее время – без остановки производства.

Совместимость с хозяйственным трубопроводом для подачи питьевой воды и системы пожаротушения из ППУ труб подтверждается устойчивостью к ряду процессов. В них не образуется:

• накипь (осадок кальция);

• ржавчина;

• химический и биологический осадок (заиливание).

Комплектующие и трубы полимерных систем типа FIREPROFF предлагаются в разных вариантах по цвету, поэтому на открытых участках подбираются под общую отделку. Небольшой вес облегчает их транспортировку. Способ состыковки легко освоить и применять на разных объектах, при этом не нужна сертификация и допуск, как при организации сварочных работ традиционным способом.

Технические требования к ВПВ

Основное условие систем ВПВ в здании любого типа – рабочее  состояние в полном комплекте. Расположение в местах общего доступа – гарантия, что любое возгорание будет быстро локализовано.

Внимание! При замене труб системы пожаротушения (других видах ремонтных работ) важно предусмотреть альтернативный вариант пожарной безопасности!

Схема проектирования ВПВ должна быть составлена на основе общих требований СНиП и норм ПБ (пожарной безопасности), с учетом количества стволов и кранов на всех этажах:

1. Один на жилой дом до 16 этажей и по два при большой длине коридоров.

2. Два ствола ВПВ в жилых домах до 25 этажей. Плюс еще один дополнительно при длине коридоров выше 10м.

Количество стволов ВПВ зависит от этажности здания и его планировки

Расход воды при подаче на каждый пожарный ствол – от 2,5 л/сек. При меньшем сечении пожарного рукава и труб для подачи воды (38 мм), норма расхода – от 1,5 л/сек. Если стояки пожарных водопроводов запитаны с общим магистральным водоснабжения постройки, их рекомендуется делать из оцинковки или полипропилена.

Совет! Иногда нужно уменьшить давление на нижних этажах в стволах пожарной безопасности. Тогда трубопровод снабжают диафрагмами с общим для всех диаметром отверстий.

Способ определения давления в трубах

Проектируемая водоотдача необходима для эффективной работы систем ВПВ. Подсчеты производятся по специальной программе или по формуле. Это помогает произвести расчет давления при водоотдаче. Для более точных расчетов лучше взять параметры по удаленному стволу ВПВ, тогда формула давления будет рассчитана с малыми погрешностями.

Н = Нвг + Нп + Нпп + Нпк

Здесь обозначены:

• требуемый уровень водоотдачи – Нпк;

• высота подачи воды от городской сети до пожарного ствола – Нвг;

• расчетные потери давления в стояке трубопровода – Нп;

• потери давления в стояке в режиме пожаротушения – Нпп.

Внимание! Проектирование такой системы как внутренний противопожарный водопровод и точные расчеты давления в системе лучше доверить специалисту, который проведет их на основе СНиП. Согласование и утверждение завершенного проекта должно быть завизировано сотрудником пожарной службы.

Проект противопожарного водопровода предполагает соблюдение таких технических параметров:

• диаметр противопожарного стояка – от 65 мм;

• предельное давление нижнего ствола – 0.9 мПа;

• диаметр пожарного крана – 50 мм (проектная нагрузка до 2.5 л/с) или 65 мм (нагрузка более 4 л/с);

• диаметры соединяемых стволов со стояком ВПВ труб – от 50 мм;

• пожарный кран 50 мм и 65 мм.

Наличие запорной арматуры – обязательное условие на верхнем и нижнем этаже пожарного столба. Она предполагается на кольцевой сети (в разводке) и на всех ответвлениях по этажам. При недостаточном давлении воды в системе ВПВ обязательно его снабжение насосом. Это обеспечит подачу требуемого объема на каждый этаж постройки (в хозяйственном блоке на нижнем этаже).

Каждый ствол обязательно оснащается запорной арматурой — вентилем или задвижкой

Сигнал дистанционного (автоматического) запуска идет в насосную станцию после проверки давления воды во всей системе. При хорошем давлении пуск насоса отменяется до снижения давления, поскольку включается насос. После проверки давления в системе отменяется пуск насосов (не исключает открывания обводной задвижки). В системе управления предполагается схема задержки запуска насоса на то время, пока откроются обводные задвижки. Для этого достаточно несколько секунд, и она автоматически переходит в открытое положение. Проект многофункциональных систем ВПВ – возможность объединения с хозяйственным трубопроводом и водопроводом для питьевой воды при работе в автоматическом режиме.

Проверка и испытание противопожарной системы

Эффективность работы противопожарной системы должна периодически проверяться, не дожидаясь аварийной ситуации. Проверку работоспособности по наиболее важным параметрам тестируют или проводят испытания. Это необходимо производить для выявления уровня отдачи трубопровода, давления в сети и проверки насосов. Осуществление профилактической проверки должно быть вверено специалистам предприятия, имеющим допуск. Проверка включает:

• тестирование подачи воды и давления в системе;

• проверка затворных механизмов кранов.

Существующий в строении ВПВ периодически проверяется по нескольким параметрам с испытанием его работоспособности. Нормативы техобслуживания системы изложены в «Методике испытаний внутреннего противопожарного водопровода» (издано для МЧС РФ в 2005 г.). Согласно этому документу, обслуживание внутреннего противопожарного водопровода предполагает проверку 1 раз в полугодие:

• работоспособности кранов ПБ;

• давления в водопроводе;

• запорной арматуры;

• охвата площади водной струей;

• комплектации каждого пожарного шкафа.

Каждый пожарный шкаф в здании должен быть укомплектован согласно правилам

Также ежегодно должно проводиться испытание пожарного рукава в плане устойчивости к давлению воды и его перекатка. Ежемесячно поверяют работоспособность насосов. Основные испытания уровня давления, регулируемого насосом, положено проводить на удаленном стволе. После испытания составляют отчетность:

• ведомость о наличии недостатков в системе ПБ;

• протокол о работоспособности кранов;

• акт комплексной проверки;

• отчет о поведении техобслуживания.

Уровень водоотдачи проверяется посредством измерительных приборов внутри системы, включая манометры на муфтовых головках. Испытания уровня водоотдачи проводят по следующей схеме:

1. Открыть шкаф ПБ и отсоединить пожарный рукав.

2. При наличии понижающей давление диафрагмы ствола ее диаметр проверяется штангенциркулем и сверяется с указанными параметрами.

3. Вставку с манометром присоединяют к пожарному крану.

4. Пожарный рукав подсоединяется в системе, а его сопло направляют в емкости для воды. Один работник придерживает рукав, другой подключает воду.

5. Включается пожарный извещатель, открывается клапан и запускается насос.

6. На манометре отражается давление воды, рабочие данные снимают через 20-40 секунд со времени пуска, когда давление стабилизируется.

7. После проверки насос отключается, клапан крана перекрывается, данные фиксируют в журнале испытаний, чтобы далее составить акт. Измерительную аппаратуру снимают, рукав и все комплектующие возвращаются в первоначальное положение.

ЛПР№ 10

Проектирование пожарного водопровода на отдельно взятом объекте.

Цель работы:

Научиться проектировать пожарный водопровод на отдельно взятом объекте.

Ход работы.

Виды потребителей воды

На территории города, поселка, промышленного предприятия расположены водопотребители различных категорий, предъявляющие неодинаковые требования к качеству и количеству потребляемой воды.

Водопотребители делятся на три основные категории:

- хозяйствеино-питьевые;

- производственные (для удовлетворения технических целей на предприятиях промышленности, транспорта, энергетики);

- пожарные для создания пожаро-взрывобезопасных условий жилого и производственного сектора города.

Для тушения пожаров водой используют:

- передвижные средства тушения пожаров [воду в очаг пожара подают операторы (ствольщики) по временно проложенным насосно-рукавным системам];

- стационарные установки тушения пожаров в зданиях (с автоматическим, полуавтоматическим и ручным включением подачи воды);

- установки водопенного тушения пожаров;

- установки для тушения пожаров водно-химическими растворами;

- оборудование для создания водяных завес, предотвращающих опасность теплового излучения пламени или снижающих температуру нагретых газов;

- оборудование водоорошения для повышения огнестойкости строительных конструкций и технологических установок во время пожара;

- оборудование водонаполнения стальных конструкций замкнутого профиля.

Процесс подачи воды для тушения пожаров и создания условий пожарной безопасности зависит от следующих факторов:

- пожарной опасности сгораемых веществ и материалов;

- площади пожара;

- характера объемно-планировочных и строительных решений;

- квалификации операторов и опыта организации тактических решений при подаче воды передвижными средствами;

- уровня оснащения техническими средствами для отбора, подачи и распределения воды на пожаре и других факторов.

При определении требуемого количества воды выбирают наиболее весомые факторы, достаточно объективно отражающие процессы горения и тушения пожаров и вероятностный характер процесса потребления воды на пожарные нужды.

При решении задачи использования воды на пожарные нужды ее подразделяют на частные подзадачи.

Для математического описания используют два метода.

Первый основан на использовании физико-химических закономерностей, второй – на описании процесса с помощью математических выражений, учитывающих случайные факторы.

Первый метод основан на изучении процессов тепло- и массопереноса при возникновении пожара. Математическое описание в этом случае состоит из уравнений материального и теплового балансов. Например, в основу описания процесса тушения пожара положено уравнение теплового баланса, а процесса повышения огнестойкости конструкций водонаполнением — уравнение теплопередачи от среды пожара к наружной поверхности водонаполненной конструкции.

Расход воды для тушения пожаров внутри зданий

Расход воды на тушение пожаров внутри жилых, общественных, производственных и вспомогательных зданий принимают в зависимости от производительности (расхода) струи и числа одновременно действующих струй.

Расход воды для внутреннего пожаротушения (л/с на одну струю) в зависимости от вида здания и числа подаваемых струй приведен ниже:

                                                                                              Число      Расход

                                                                                              струй       воды

Жилые здания высотой 17—25 этажей …………………... 3              5

» » » более 25 »….…………………………………………... 6              5

Административные здания высотой более 50 м

и объемом до 50 тыс. м³ …………………………………… 4               5

Административные здания высотой более 50 м

и объемом более 50 тыс. м³ …………………………………8               5

Гостиницы, пансионаты, санатории, комплексы

отдыха высотой более 50 м …………………………………3               5

Производственные здания и гаражи высотой

до 50 м ………………………………………………………. 2              2,5

Производственные и вспомогательные здания

промышленных предприятий высотой более

50 м ……………………………………………………………8               5

Для тушения пожаров внутри зданий предусматривают внутреннее пожаротушение в общежитиях, гостиницах, пансионатах, административных зданиях, школах-интернатах, санаториях, домах отдыха, больницах и других лечебно-профилактических учреждениях, детских садах-яслях, детских домах, домах ребенка, домах пионеров, спальных корпусах пионерских лагерей и школ-интернатов, музеях, библиотеках, выставочных павильонах, магазинах, кинозалах, предприятиях общественного питания и бытового обслуживания, учебных заведениях, вспомогательных зданиях промышленных предприятий высотой 40—50 м и объемом более 25 тыс.м³, помещениях, расположенных под трибунами на стадионах, спортивных залах объемом более 25 тыс.м³ конференц-залах и актовых залах более 700 мест и актовых залах и конференц-залах, оборудованных стационарной аппаратурой, при вместимости более 500 мест.

Внутренние противопожарные водопроводы могут обеспечивать потребность в воде не только для наружного и внутреннего тушения пожаров, но и для работы установок автоматического тушения пожаров (спринклерно-дренчерных установок, установок тушения пожаров распыленной водой, установок водопенного тушения пожаров). В этих случаях водопровод можно использовать как вспомогательный или основной водопитатель. В табл. 4 приведен суммарный расход воды, необходимой для тушения пожара  в бесфонарных производственных зданиях шириной более 6 м.

Расход воды для питания спринклерно-дренчерного оборудования принимают в соответствии с результатами гидравлического расчета систем подачи и распределения воды.

Нормативные требования к расходу воды для тушения пожаров периодически изменяют по мере совершенствования характера строительства, внедрения новых технических средств для борьбы с пожарами, интенсификации пожароопасных производственных процессов и др., причем в отдельных случаях возможно уменьшение требуемого количества воды для тушения пожаров, а в других случаях существенное его увеличение.

Прогнозирование водопотребления

Водопотребление при тушении пожаров характеризует определенную последовательность подачи воды, которая объединяет три этапа: приведение передвижных средств тушения в действие, локализация пожара и его ликвидация.

Каждому этапу присущи определенные признаки: первому — число и протяженность рукавных линии, необходимых для подачи требуемого количества воды от пожарных гидрантов до очага пожара; второму — периметр пожара (фронт распространения огня) и скорость развития пожара; третьему — удельный расход воды для тушения пожара.

В ряде случаев потребление воды характеризуется не столько параметрами пожара, сколько случайными факторами, определяющими техническое состояние техники и психологическое состояние пожарных. Практика показывает, что количество расходуемой во время реального пожара воды в 4—5 раз превышает количество воды, расходуемой при тушении опытных (учебных) пожаров

Потребление воды при тушении пожаров в реальной обстановке достигает 500—875 л/м². Потребление воды резко возрастает при тушении крупных пожаров.

На основе обработки статистических данных установлено, что расход воды для тушения пожара Q (л/с) зависит в основном от объема W (м³) горящего помещения

Q = 0,0223W.                                              (1)

Рассмотренные данные свидетельствуют о преобладающем влиянии случайных факторов на процесс водопотребления при тушении пожаров передвижными средствами, поэтому вопросы водопотребления целесообразно рассматривать с привлечением теории вероятностей и математической статистики.

Полученные Ивановым Е.Н. средние значения Q (л/с) приведены ниже:

Жилые и общественные здания (высотой до двух этажей).……… 11,24

То же (высотой три этажа и более) …………………………………18,63

Промышленные здания I и II степеней огнестойкости ……………22,14

То же, IV и V степеней огнестойкости ……………………………..26,05

Таким образом, в жилых и общественных зданиях повышенной этажности расход воды больше, чем в зданиях с небольшой (до двух этажей) этажностью. Расход воды для тушения пожаров на промышленных предприятиях зависит от степени огнестойкости строительных конструкций. В зданиях со сгораемыми конструкциями (IV—V степень огнестойкости) расход воды больше, чем в зданиях из несгораемых строительных конструкций.

Анализ фактических расходов воды для тушения пожаров в городах показал, что численность населения не влияет на величину расхода воды, в то время как действующими нормами расход воды установлен в зависимости от численности населения города. В то же время фактический расход воды, наблюдаемый в процессе тушения отдельных пожаров, превышает нормативный расход воды. Это положение в первую очередь относится к расходу воды для тушения пожаров на промышленных предприятиях повышенной пожарной опасности.

ЛПР№ 11

Системы и схемы производственного водопровода.

Цель работы:

Узнать на какие системы делится производственный водопровод.

Какие схемы производственного водопровода могут быть

Ход работы.

Условия расчета сооружений СПВ

Система водоснабжения представляет собой сложный комплекс сооружений, взаимосвязанных в работе. Сооружения должны быть рассчитаны так, чтобы обеспечивалась их четкая работа в общей цепи, а потребитель в результате получал нужное количество воды заданного качества под необходимым напором.

С этой целью для каждого из сооружений строго установлены расчетные расходы:

Максимальный суточный расход, на который рассчитываются водозаборные сооружения, очистная станция, резервуар и насосные станции первого и второго подъема.

Средний часовой расход в сутки наибольшего водопотребления, необходимый для установления расчетной (средней) часовой производительности водозаборных сооружений, очистной станции и расчета водоводов первого подъема.

Максимальный часовой и соответствующий ему секундный расход воды, на которые рассчитывается водопроводная сеть и производительность насосной станции при подаче пожарного или максимального хозяйственного расхода без напорно-регулирующих сооружений.

Схемы СПВ

Системы водоснабжения устраивают по определенным схемам, которые представляют собой совокупность сооружений водопровода и последовательность расположения их на местности.

Проектирование любого водопровода начинается с вычерчивания его схемы в плане и определения состава сооружения.

Обычно в начальной стадии проектирования составляют две (или более) возможные схемы водоснабжения, которые являются вариантами проекта будущего водопровода. Затем проводится технико-экономический расчет – сравнение вариантов, выбирают наивыгоднейший.

По выбранной схеме окончательно проектируют и рассчитывают все устройства СПВ.

Существуют 3 основные схемы СПВ: прямоточная схема, прямоточная с повторным использованием воды и оборотная. Существуют также комбинированные схемы водоснабжения. Название систем водоснабжения в инженерной практике повторяет название соответствующей схемы.

Ту или иную схему СПВ реализуют в зависимости:

1. от мощности источника и его характеристики (поверхностные или подземные воды, качества воды в нем и т.д.);

2. удаленности источника воды от промплощадки;

3. требований, предъявляемым предприятием к качеству воды;

4. характера загрязнения воды после ее использования;

5. климатических условий местности.

Рассмотрим первые две схемы – прямоточную схему СПВ и схему СПВ с повторным использованием воды.

Прямоточная схема СПВ

При работе прямоточной системы (рисунок 1.1) из источника водоснабжения забирается все необходимое потребителям количество воды. Поэтому, производительность водозаборных устройств, очистных сооружений и насосов первого подъема приходится выбирать из условий покрытия полной потребности предприятия в воде за сутки максимального водопотребления. Это увеличивает размеры и мощности этих элементов, а следовательно, удорожает их. Возрастает и потребление электроэнергии. Кроме того, требуется выбрать источник с достаточным дебитом воды. Недостатком прямоточной системы является и то, что отработавшая вода сбрасывается в природные водоемы, дебит которых должен позволять поглотить эти сбросы без нарушения экологического равновесия.

Прямоточная схема применяется для хозяйственно-питьевого и противопожарного водоснабжения, т.к. повторное использование воды этими потребителями исключается! Данная схема водоснабжения реализуется в пищевой и фармацевтической промышленностях как технологические.

Схема СПВ с повторным использованием воды

Если среди потребителей технической воды имеется потребитель с большим расходом, сбросная вода от которого по количеству и всем параметрам может удовлетворять остальных потребителей, то в этих случаях применяют систему повторного использования воды (рисунок 1.2). Эта система работает по прямоточному режиму, но из источника забирается только то количество воды, которое необходимо потребителю с большим расходом, а остальные используют его сбросную воду.

Данная система позволяет сократить количество забираемой природной воды и сбрасываемых стоков, снизить производительность и удешевить всю систему водоснабжения.

Различают следующие схемы производственных водопроводов:

Оборотная схема СПВ

Оборотные системы открывают большие возможности в удешевлении системы водоснабжения, сокращении потребления свежей воды и сбросов загрязненных стоков.

Для создания оборотной СПВ используется то обстоятельство, что 70…85% технической воды в технологических аппаратах только нагреваются и после охлаждения могут использоваться повторно. В данных системах можно использовать и ту часть технической воды, которая загрязняется сравнительно легко удаляемыми примесями. После очистки вода ("15%) повторно используется.

В системе оборотного водоснабжения (рисунок 1.3) насосы НС2 подают воду через водопроводную сеть потребителям. Нагревшаяся и загрязнившаяся у потребителей вода по системе трубопроводов направляется на станцию очистки загрязненных вод (ОЗВ). Прошедшая очистку, но еще теплая вода собирается в резервуаре (РОВ), а из него насосами станции оборотной воды (НОВ) подается на охлаждающие устройства (Гр). Охлажденная в нем вода опять подается потребителям насосами НС2.

1 –    водозаборное сооружение;

2 –    насосная станция 1-го подъема;

3 –    станция очистки природной воды;

4 –    охлаждающая установка;

5 –    насосная станция 2 подъема;

6 –    станция очистки загрязненных вод;

7 –    резервуар очищенной воды;

8 –    насосная станция оборотной воды.

Рисунок 1.3 – Оборотная схема СПВ

При работе оборотной системы часть воды теряется: с уносом, испарением и продувкой из охлаждающих устройств; с утечками через неплотности и за счет сброса в канализацию воды загрязняющейся у потребителя примесями, не разрешающими ее повторное использование. Для компенсации этих потерь из природного источника забирается соответствующее количество воды и насосами НС1 направляется на станцию ХВО. Очищенная вода сливается в бассейн охлаждающих устройств. Для поддержания солевого баланса из бассейна ведется непрерывная продувка части воды в канализацию.

Оборотные системы сооружаются как по техническим условиям, экологическим требованиям и экономическим соображениям.

По техническим условиям применения данной системы может оказаться просто необходимо потому, что дебет имеющегося природного водоисточника недостаточен для осуществления прямоточного водоснабжения.

Необходимость оборотных систем обуславливается и экологическими требованиями. Применение оборотных систем позволяет снизить количество сбросов загрязненной воды в водоемы. Наиболее ценны с экологической точки зрения оборотные системы без сброса продувки – бессточные системы. В бессточных (замкнутых) системах водоснабжения на предприятиях вместо свежей воды используется доочищенная до норм качества технической воды смесь промышленных и бытовых сточных вод, предварительно прошедшая биологическую очистку. Биологически очищенные сточные воды, используемые в техническом водоснабжении, должны отвечать техническим, экономическим и санитарно-гигиеническим требованиям. Но и при соблюдении соответствующих норм такая вода не может использоваться в пищевой, мясомолочной и фармацевтической промышленностях.

Из экономических соображений использование оборотных систем водоснабжения позволяет снизить затраты на сооружение водозаборных устройств, насосных станций первого подъема, водоводов, очистных сооружений природной воды и канализационных линий.

ЛПР№ 12

Принцип расчета и подбор оборудования летнего поливочного водопровода.

Цель работы:

Научиться расчитывать и подбирать оборудование для летнего поливочного водопровода.

Ход работы.

Поливочные водопроводы

Поливочные водопроводы предназначены для уборки внутренних помещений, поливки тротуаров и зеленых насаждений в летнее время.

Для жилых и общественных зданий специального поливочного водопровода не устраивают. Для поливки территории устанавливают поливочные краны в нижних наружных стенах на высоте 0,3 – 0,35 м от отмостки, диаметром 15 - 25 мм, из расчета 1 кран на 60 - 70 м периметра здания. Кран присоединяют к сети хозпитьевого водопровода. Внутри здания на подводке к крану в нижней точке устанавливают пробку или спускной кран для опорожнения крана в зимнее время и запорный вентиль. Уклон подводки 0,002 в сторону пробки.

Поливочные краны в расчет водопроводной сети не включаются, так как их работа не совпадает по времени с периодом максимального водопотребления в жилых и общественных зданиях. А гидравлический расчет поливочного водопровода выполняют аналогично гидравлическому расчету хозпитьевого водопровода на первом участке.

Поливочный кран состоит из вентиля диаметром 20-32 мм и быстросмыкающейся полугайки для присоединения шланга (рукава) длиной 20 – 30 м, оборудованного наконечником и такой же полугайкой.

Для поливки зеленых насаждений в садах, парках, скверах устраивают специальный поливочный водопровод. Этот водопровод может присоединяться как к хозпитьевому, так и к техническому водопроводу или снабжаться водой непосредственно из источника водоснабжения.

Трубопроводы прокладывают на земле с уклоном 0,005 к спускному крану или над землей на h = 20 – 30 см, или под землей.

При пересечении дорог трубу укладывают на глубину не менее 50см в стальную гильзу с устройством колодца со спускным краном.

На распределительной сети монтируют поливочные краны для присоединения гибких шлангов.

Поливочные водопроводы могут оборудоваться стационарными или подвижными разбрызгивателями, реактивными оросительными установками.

Внутри помещения зданий для мытья полов и оборудования поливочные краны устанавливают на высоте 1,25 м от пола с подводкой холодной и горячей воды диаметром 15 - 32 мм. Их устанавливают:

- в душевых с тремя душами и более;

- в общественных уборных;

- в уборных с тремя унитазами и более;

- в мусоропроводах;

- в помещениях мокрой уборки полов.

При наличии горячего водоснабжения к поливочным кранам подводят и горячую воду. В СНиП(е) [3, стр. 45]) предлагают следующие нормы воды в литрах на поливку 1 м² :

- травяного покрова 3,0

- футбольного поля 0,5

- остальные спортсооружения 1,5

- тротуаров, площадок, проездов 0,4 – 0,5

- зеленых насаждений, газонов, цветников 3-6

- заливка катка зимой 0,5

- на мытье полов 0,3

Фонтаны

Фонтаны применяют как в качестве архитектурно-декоративного сооружения, так и для создания благоприятного здорового микроклимата.

Известны три схемы водоснабжения фонтанов: прямоточное (при Q до 1м³/ч); оборотное (при Q более 10 м³/ч); каскадное.

В остальных случаях технические решения принимаются в зависимости от соотношения NC_э и qC_в,

где N –мощность насосной установки, кВт;

q - производительность насосной установки, м³/ч;

C_э - стоимость электроэнергии руб/(кВт·ч);

C_в - стоимость воды, руб/м³.

Если NC _э в, то принимают оборотную схему.

Применение каскадной схемы определяется заданным количеством фонтанов и рельефом местности.

При проектировании фонтанов наибольшее внимание уделяют равномерному распределению воды в распределительной сети с насадками. С этой целью сеть закольцовывают или предусматривают питание распределительной сети в нескольких точках.

Напоры и расходы у насадок фонтанов определяются декоративными соображениями архитектора. Зная высоту струи, угол наклона (α) и длину струи, определяют напор у насадка H_f :

H_f = L_с/B₀ или

H_f = H_c/B₁

Расход у насадка, л/с:

Q = (K H_f)^1/2,

где К - коэффициент, зависящий от конструкции и диаметра наконечника насадки:

Наибольшее распространение получили цилиндрические и конические насадки. Применяют и другие насадки с целью создания заданного гидравлического рисунка. Так, например, для подсветки струи применяют кольцевые насадки.

Расход кольцевых насадок пределяется по формуле:

Q = 13,9(r₁²-r₂²)( H_f)^1/2 ,

где r₁,r₂ – наружный и внутренний радиус кольцевой насадки.

Гидравлический расчет выполняют по формулам для расчета водопроводной сети, предварительно начертив аксонометрическую схему с указанием расчетных участков.

1. Плавательные бассейны

Бассейны классифицируются по следующим признакам:

1) по конструктивным:

- открытые (ванна находится под открытым небом);

- крытые (в зданиях);

2) по условиям эксплуатации:

- сезонные (открытые летние бассейны);

- круглогодичные (закрытые бассейны);

3) по назначению:

- демонстративно-спортивные;

- учебно-спортивные;

- оздоровительные (купально-плавательные);

- лечебные;

4) по размерам:

- большие;

- средние;

- малые;

5) по водному режиму:

- наливные (одноразового использования);

- проточные (одноразового использования);

- с оборотным водообменом (рециркуляционные);

6) по тепловому режиму:

- без подогрева воды;

- с подогревом воды;

7) по оборудованию.

Системы внутреннего водоснабжения классифицируются следующим образом:

1) хозпитьевая;

2) противопожарная;

3) горячего водоснабжения;

4) технологические;

5) поливочны.

Хозпитьевой и противопожарный водопровод предназначены для обслуживания водой трибун, туалетов, буфетов, комнат отдыха, здравпунктов и др.

Противопожарный водопровод проектируют при объёме ванн более 5000 м³.

Системы внутреннего водопровода проектируют в соответствии со СНиП 2.04.01-85*. Особое внимание уделяют душевым, как наиболее водоёмким помещениям.

По периметру ванн и в близи игровых площадок размещают питьевые фонтанчики.

Поливочный водопровод размещают на территории вокруг бассейна для поливки зеленых насаждений. Поливочные краны - в душевых, в санузлах, на обходных дорожках у ванны бассейна.

В бассейнах вместимостью 500 м³ и более устраивают два ввода: для хозпитьевого водопровода и для технического.

Проектируют две раздельные системы горячего водоснабжения: для хозбытовых нужд и для подогрева воды в ванне бассейна.

Внутренняя канализация бассейна делится на хозбытовую и технологическую. Хозбытовые стоки имеют щелочную

р еакцию, а технологические - кислую, поэтому их часто объединяют в одну систему.

Особое внимание обращается проектированию водостоков.

Технологический водопровод

Технологический водопровод состоит из следующих устройств и установок:

1) устройства для подачи и распределения воды в ванне бассейна;

2) устройства для отведения воды из ванны;

3) сооружения и установки для водоподготовки и обеззараживания воды;

4) установки водоподогрева.

Вода в ванну может подводиться как из хозпитьвого водопровода, так и из известных источников водоснабжения. Но качество воды в ванне должно соответствовать требованиям ГОСТ на питьевую воду.

В процессе эксплуатации вода в ваннах непрерывно загрязняется. Источником загрязнения является окружающая среда и купающиеся люди. Загрязнения могут быть минеральные, органические и бактериологические. При этом эксплуатация ванн, особенно после нагрева воды, ускоряет биологические и бактериологические процессы, уменьшается прозрачность воды, на дне и стенках появляется осадок и слизь.

Поэтому качество воды в ванне регулярно контролируется и поддерживается с помощью водоочистных установок, режима водообмена и специальной системы водораспределения в ванне.

При проектировании систем водоснабжения и водоотведения обращается внимание на размеры и вместимость ванн.

Форма ванн в плане может быть прямоугольной или произвольной, в зависимости от назначения. Ширина – в зависимости от количества дорожек для заплыва и их ширины (1,9 – 2,25 м). Глубина - 0,7 – 4,5 м и для детских ванн - 0,2- 1,1 м. Длина принимается кратной 12,5 м для учебных и спортивных ванн. Типовые размеры в плане: 25х10 м; 25х12 м; 50х21 м; 50х25 м; 12,5х6 м; 25х8 м.

Применяют следующие системы водоснабжения: 1) оборотную (или рециркуляционную);

2) проточную непрерывного действия;

3) наливную (одноразового использования).

Оборотная система водообмена предусматривает многократное использование одной и той же воды после ее очистки и дезинфекции. Эта система используется наиболее часто.

1 - Распределительная система. Она обеспечивает полное смешение подаваемой воды с водой в ванне. Наиболее эффективная - схема с выпускными патрубками (отверстиями), расположенными в шахматном порядке по длине бассейна. В глубинной части бассейна распределительные трубы устанавливают в 2 или 3 ряда по высоте.

Распределительные трубы

2 - Отводной трубопровод, принимает воду из переливных желобов.

3 - сооружения реагентного хозяйства для приготовления коагулянта.

4 - хлоратор ЛОНИИ-СТО для приготовления хлорной воды.

5 - бактерицидная установка (ультрафиолетовые лампы).

6 - грубый фильтр.

7 - зернистый фильтр.

8 - смеситель.

Проточная схема водообмена непрерывного действия предусматривает непрерывную подачу воды в ванну непосредственно из хозпитьевого водопровода в объеме около 30% от объёма ванны в час. Применяют для малых ванн оздоровительных бассейнов с объемом 20-200 м³.

Наливная схема водообмена применяется только в бассейнах лечебного назначения с объемом 20 – 100 м³, наполненных морской, минеральной или другой водой. Предусматривается одноразовое использование воды и затем смена всей воды. Ванну опорожняют, моют, чистят и затем снова наполняют водой.

ЛПР№ 13

Монтаж и стыки водопроводных труб.

Цель работы:

Узнать каким образом монтируются водопроводные трубы.

Узнать как соединяются между собой водопроводные трубы

Ход работы.

Классификация способов соединения

Все известные соединения условно подразделяются на два общих типа:

• Неразъемные – сваривание, склеивание, установка пресс фитингов, герметизация раструбов и т.д.;

• Разъемные – резьбовые, цанговые, фланцевые, раструбные без герметизации цементными растворами и т.д.

То есть, коммуникации, собранные с применением разъёмных соединений при необходимости могут быть разобраны что упрощает ремонт и обслуживание трубопровода. И наоборот неразъемная сборка не позволяет разобрать и впоследствии собрать узел стыковки.

Сборка посредством сваривания

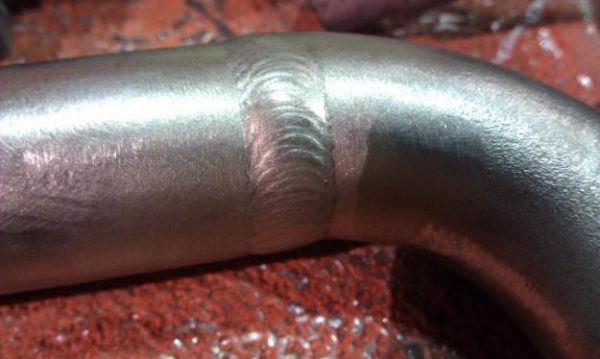

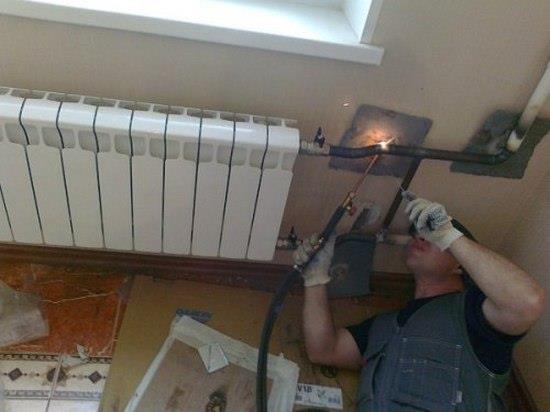

Сварка сгона на отопительном трубопроводе

Сварка применяется для сборки трубопроводов как из металлических так из пластиковых труб. И в том и в другом случае соединение демонстрирует высокую степень герметичности и прочности.

Разница при работе с металлом и полимерными материалами заключается в том, что в первом случае используется высокотемпературная сварка, а во втором случае низкотемпературная.

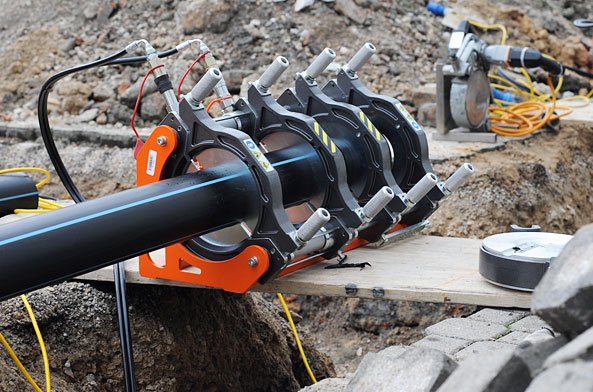

Сварная стыковка полиэтиленовых труб

Применяемые сегодня методы сваривания условно подразделяется на следующие группы:

• метод плавления – кромки свариваемых деталей нагреваются до температуры плавления и совмещаются с образованием неразборного герметичного шва;

• метод давления выполняется посредством смещения торцов деталей под высоким давлением с нагревом или без него.

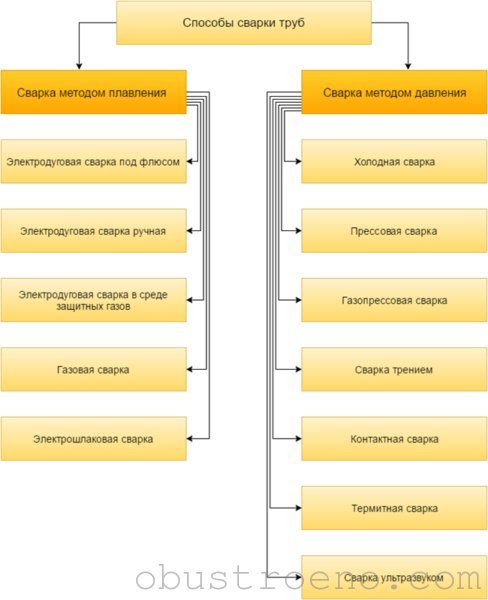

На схеме перечислены актуальные сегодня виды сварки труб

Какие способы из перечисленных на схеме можно своими руками применить в бытовых условиях?

Для сборки металлических трубопроводов своими руками применяется газовая и дуговая электросварка.

Обратите внимание!

До того, как сваривать трубы, участки соединения промываются раствором каустической соды и водой для удаления жировых загрязнений. Кроме того, выполняется механическая обработка торца посредством напильника, которым снимаются заусеницы и прочие неровности кромки.

Сварка плавящимся электродом

Дуговая электросварка выполняется с использованием электродов — плавящихся (вольфрамовых) или неплавящихся (угольных). При использовании неплавящихся электродов дополнительно применяется присадочный материал, который оплавляется и заполняет собой полость шва.

Пример газовой сварки с припоем

Газовая сварка выполняется только с использованием присадочного материала. То есть монтажные поверхности совмещаются, а зазор заполняется оплавленным присадочным материалом.

Сварка пластиковых труб в зависимости от конфигурации трубопровода выполняется в раструб (торец в торец) или встык.

Сварка в раструб выполняется посредством одновременного нагрева внешней поверхности одного торца и внутренней поверхности другого торца. Затем, пока разогретые поверхности не остыли, узкий конец вдвигается в раструб. Такая технология известна по пайке бытовых трубопроводов из полипропилена.

Сварка встык выполняется посредством оплавления кромки торцов, после чего они с усилием соединяются. И тот и другой метод позволяет добиться герметичности готовой конструкции, но сварка в раструб гарантирует более высокую прочность и долговечность.

Соединения без применения сварки

Несмотря на то, что сварная стыковка труб обеспечивает высокую надёжность и долговечность стыка, ее применение не всегда возможно. В этом случае применяются методы бессварного соединения.

Рассмотрим наиболее распространенные способы стыковки труб, которые можно применить для построения бытовых трубопроводов.

Резьбовое соединение

Внутренняя резьба

Резьбовое соединение труб — это классическое решение, которое эффективно применяется в течении нескольких столетий. Такой способ соединения металлических труб хорош тем, что его от начала до конца можно выполнить своими руками, используя простой слесарный инструмент, цена которого невысока.

Внешняя резьба

Суть резьбового соединения заключается в том, что на торце трубы нарезается внешняя резьба. На другом конструкционном элементе — фитинге нарезается внутренняя резьба. В итоге труба с внешней резьбой вкручивается в деталь с внутренней резьбой.

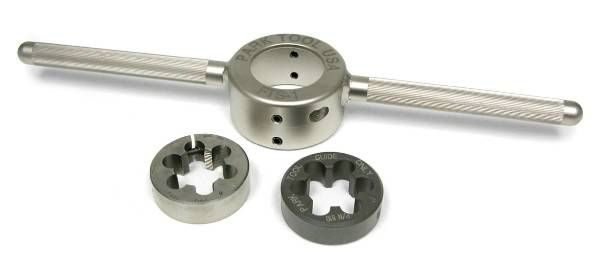

Инструмент для нарезки внешней резьбы

Для нарезки резьбы применяется специальный инструмент — плашки. За счет правильного подбора насадок можно нарезать резьбу с нужным диаметром и шагом.

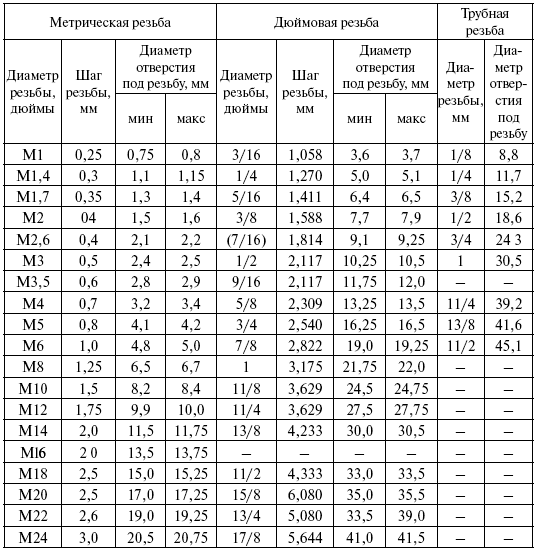

Таблица параметров метрической и дюймовой резьбы

Основным условием герметичности соединения является соответствие шага внутренней и внешней резьбы. Незначительные микрозазоры компенсируются применением специальных уплотнителей, таких как традиционная пакля или современная фум-лента и эластичные герметики.

Инструкция монтажа трубопровода с нарезкой резьбы следующая:

• Примеряем фитинг к торцу трубы и делаем отметку, до которой будет доходить резьба;

• Монтируем трубу в тисках чтобы избежать перекосов при нарезке резьбы;

• Устанавливаем плашки и проворачиваем на два витка по часовой стрелке и на один виток против часовой стрелки;

• После того как нарезка резьбы окончена, очищаем торец от заусенец и от стружки и пробуем накрутить фитинг;

• Если соединение выполняется успешно, разбираем узел и собираем его вновь, используя подмотку из пакли или фум-ленты.

Обратите внимание!

Нарезка резьбы истончает стенки трубы вблизи торца. Поэтому монтаж трассы должен быть выполнен так, чтобы на резьбовое соединение не оказывалась механическая нагрузка.

Американка – разновидность соединения с применением накидной гайки

Типы и устройство «американок»

Трубное соединение американка применяется при стыковке трубопровода с водяными счетчиками и сантехническими приборами. Популярность «американки» объясняется простотой применения и надежностью.

Устройство американки простое:

• но одном из стыкуемых торцов расположена накидная гайка с полимерным или резиновым уплотнительным кольцом внутри;

• другой стыкуемый торец имеет внешнюю резьбу, соответствующую резьбе гайки;

• при стыковке узла, на торец с внешней резьбой накручивается гайка и чем сильнее она затягивается, тем сильнее торец упирается в уплотнительное кольцо.

Обратите внимание!

Соединение относится к категории разборных условно, так как каждый демонтаж и повторный монтаж истончают уплотнительную прокладку что негативно сказывается на герметичности.

Применение цанговых фитингов с накидной гайкой

Ассортимент резьбовых цанговых фитингов

Цанговое соединение труб применяется при работе с металлопластом. Несмотря на то что способ относится к современным, применением металлопластовых труб с такими фитингами постепенно вытесняется более практичными обжимными неразборными фитингами.

На схеме показано устройство цангового резьбового фитинга

Цанговый фитинг состоит из следующих деталей:

• Цанга – металлический хвостовик с резиновыми уплотнительными кольцами;

• Обжимное кольцо, которое затягивается на трубе и обеспечивает таким образом прочность соединения;

• Накидная гайка, которая затягивает обжимное кольцо.

Обратите внимание!

За счет резиновых уплотнительных колец на цанге при правильном монтаже фитинга обеспечивается оптимальная герметичность без необходимости использования подмотки из фум-ленты или пакли.

Тавровое соединение с использованием тройника

Инструкция сборки трубопровода с применением цанговых фитингов следующая:

• Труба обрезается специальным резаком;

• На трубу одевается накидная гайка открытой стороной в направлении торца, а за ней обжимное кольцо;

• Труба одевается на хвостовик до упора;

• Обжимное кольцо проталкивается к торцу трубы;

• Накидная гайка накручивается на фитинг.

Обратите внимание!

Считается, что цанговое соединение разборное, но это не совсем так. От каждого последующего демонтажа и монтажа уплотнительные резиновые кольца разрушаются что негативно сказывается на герметичности. Поэтому выполнять монтаж цанговых фитингов желательно выполнять без перспективы последующего демонтажа.

Пресс-фитинги для полиэтиленовых труб

Отдельная разновидность фитингов с накидной гайкой используется для соединения ПНД труб. В ходе монтажа полиэтиленовая труба вставляется в корпус пластикового фитинга, а обжимное кольцо и накидная гайка стягивают всю конструкцию обеспечивая герметичность соединения.

Применение обжимных пресс-фитингов

Пресс-фитинги применяются для монтажа металлопластиковых труб. Применение обжимного пресс-фитинга на порядок проще, чем использование аналога с накидной гайкой, но есть пара моментов, на которые нужно обратить внимание.

Во-первых, пресс-фитинг после обжима образует неразборное соединение, переделать которое можно обрезав трубу и используя новую деталь.

Во-вторых, для выполнения обжимного соединения нужны специальные клещи, которые равномерно обжимают гильзу по всему периметру. Так как специальные клещи относятся к категории профессионального инструмента их цена высока. Значит покупать клещи для разового использования при строительстве трубопровода в квартире невыгодно.

На фото ассортимент обжимных фитингов

Конструкция пресс-фитинга состоит из следующих элементов:

• Корпус, изготовленный из латуни;

• Резиновые уплотнительные кольца;

• Обжимная гильза, изготовленная из нержавеющей стали.

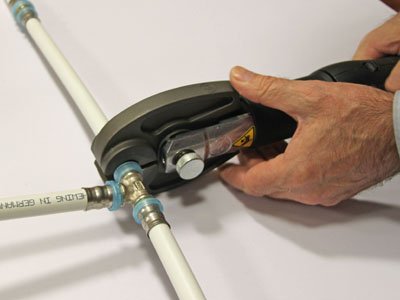

Обжим фитингов специальными клещами

Инструкция соединения труб следующая:

• Труба обрезается под нужный размер специальными резаком;

• Торец с усилием вставляется в гильзу до упора;

• Гильза обжимается.

Применение штуцерного фитинга

Схема устройства штуцерного фитинга

Штуцерное соединение труб является разборным, причем последующий демонтаж и монтаж фитинга не сказывается на герметичности соединения. Узел в сборе состоит из штуцера — втулка с ограничительным буртиком и резьбой, из накидной гайки и уплотнительного кольца.

Инструкция сборки штуцерного соединения следующая:

• на штуцер надевается накидная гайка и уплотнительное кольцо;

• штуцер устанавливается вплотную к трубе с резьбой;

• накидная гайка, одетая на штуцер, накручивается на пристыкованную трубу.

Подвижное соединение

Шарниры с резьбовыми фитингами

Иногда применение обычных фитингов не позволяет стыковать трубы под требуемым углом. Решением проблемы является шарнирное соединение труб, посредством которого можно не только расположить трубы под нужным углом, но и при необходимости изменить этот угол.

Шарнир с приспособлением для фланцевой стыковки

Для шарнирного соединения применяются специальные фитинги, одна половина которых после монтажа остается неподвижной, в то время как другая половина может изменять положение в рамках ограничительной кулисы. Подвижная часть фитинга перемещается из стороны в сторону на 50-90 градусов и перемещается круговыми движениями по радиусу ограничителя.

Несмотря на подвижность, соединение имеет определенный ресурс. Поэтому не стоит изменять угол крепления трубы слишком часто и без особой необходимости.

Соединение с применением стягивающих хомутов

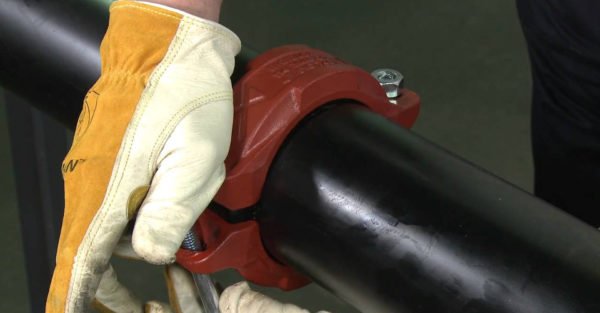

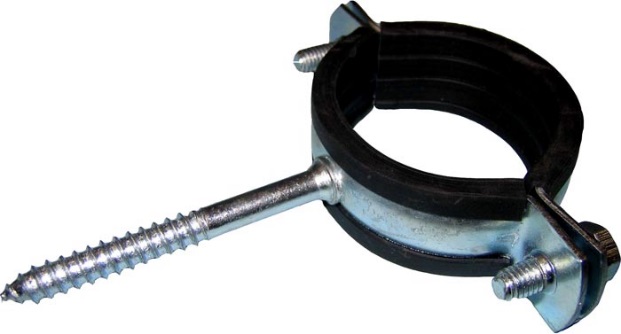

Фиксация частей трубопровода с помощью хомута

Грувлочное бессварное соединение труб применяется в том случае если нужно быстро состыковать металлические трубы большого диаметра.

При сборке трубопроводов используется специальное оборудование – желобонакатчик, который профилирует стыкуемые торцы. Стягивающий хомут цепляется за сделанные на торце желобки и таким образом обеспечивается требуемая герметичность узла.

Использование рукавов высокого давления (РВД)

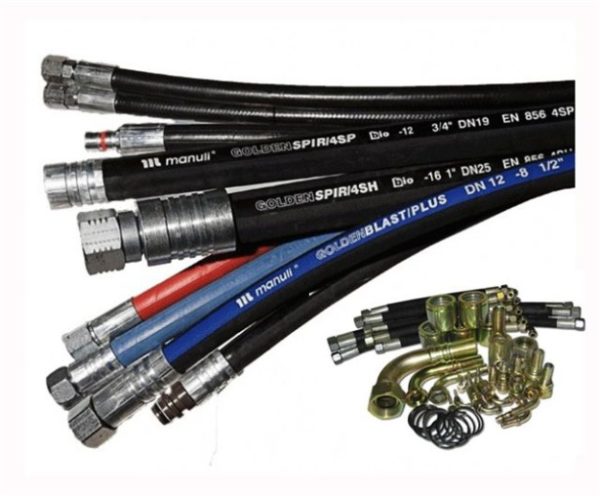

Ассортимент гибких рукавов высокого давления

В определенных ситуациях построение жёстких трубопроводов является нецелесообразным. В этом случае применяются гибкие соединители рукава высокого давления.

Так выполняются трубные соединения высокого давления через металлический тройник

Рукав высокого давления представляет собой многослойный шланг с металлической проволочной оплёткой. По концам шланга применены торцевые фитинги, рассчитанные на резьбовое присоединение посредством накидной гайки. Торцевые фитинги крепятся на шланге посредством обжима металлических гильз.

Эксплуатация РВД допускает регулярное изменение направления трубопровода без ущерба для целостности шланга и крепления фитингов.

ЛПР№ 14

Организация эксплуатации водопровода.

Цель работы:

Узнать как организуется эксплуатация водопровода.

Научиться организовывать эксплуатацию водопровода.

Ход работы.

Основными задачами служб эксплуатации систем водоснабжения являются:

а) обеспечение бесперебойной, надежной и эффективной работы всех элементов систем водоснабжения - водозаборных сооружений, очистных сооружений, водопроводной сети, резервуаров и водонапорных башен, насосных станций;

б) производство воды питьевого качества, удовлетворяющего требованиям рабочей программы производственного контроля в соответствии с СанПиН 2.1.4.559-96 Вода питьевая. Гигиенические требования к качеству воды централизованных систем водоснабжения;

в) осуществление производственного контроля за качеством воды на всех этапах технологического цикла;

г) приемка в эксплуатацию законченных строительством или реконструированных сооружений;

д) осуществление пробной и временной эксплуатации сооружений.

Основными задачами эксплуатации водозаборных сооружений являются:

а) систематический контроль за состоянием источников водоснабжения и работой сооружений и оборудования, а также учет контролируемых показателей с регистрацией их в специальных журналах;

б) учет количества забираемой из источников воды и контролируемых показателей её качества;

в) проведение плановых осмотров и ремонтов сооружений и оборудования, своевременное устранение нарушений и аварий.

В процессе эксплуатации водозаборных сооружений поверхностных источников водоснабжения (речных русел, водохранилищ) требуется:

а) вести систематические наблюдения за состоянием источника водоснабжения (качество воды и санитарное состояние водного объекта, уровень воды в нем, изменение фарватера, состояние берегов, движение наносов и заиление, зимний режим водного объекта - ледостав, ледоход, шуга, донный лед, состояние водной растительности и др.);

б) осуществлять постоянный контроль за работой водозаборных сооружений: водоприемников, ковшовой части, рыбо-шуго-наносозащитных устройств, самотечных и сифонных линий, берегового колодца и его элементов, насосных агрегатов, гидротехнических сооружений;

в) выполнять своевременную промывку и очистку сооружений, оборудования и коммуникаций от наносов и засорений плавающими предметами, водорослями, льдом, шугой и т.д.

В процессе эксплуатации водозаборных сооружений необходимо:

а) очищать решетки, сетки, объемные фильтры выносного затопленного или берегового водоприемника от засорения плавающими предметами, остатками водной растительности, льдом, шугой, а самотечные и сифонные трубопроводы, водоприемный колодец - от осадка, размещенные в нем сетки - от загрязнений;

б) очищать водоприемные ковши, дно перед береговыми совмещенными насосными станциями 1-ого подъема, вокруг выносных затопленных водоприемников от илистых отложений, донных наносов;

в) осуществлять эффективное рыбо-шуго-наносоотведение от водоприемного фронта водозаборных сооружений различной конструкции: с глубоковрезанными в берег водоприемными ковшами, с береговыми врезками для совмещенных насосных станций 1-го подъема, для выносных затопленных водоприемников.

В процессе эксплуатации водозаборных сооружений подземных источников водоснабжения требуется:

а) вести систематические наблюдения за состоянием источника водоснабжения (уровней воды по наблюдательным скважинам режимной сети и качества подземных вод в пределах первого пояса зоны санитарной охраны);

б) осуществлять постоянный контроль за работой водозаборных сооружений и оборудования (дебита эксплуатационных скважин и качества воды, откачиваемой из них, динамического уровня при работе водоподъемного оборудования и условно статического уровня при остановке скважины);

в) обеспечить заданные режимы работы эксплуатационных скважин и насосных агрегатов.

В процессе эксплуатации сооружений искусственного пополнения подземных вод требуется:

а) вести систематический учет количества воды, а также наблюдение за качеством и уровнем воды на всех этапах пополнения, в том числе в наблюдательных скважинах;

б) обеспечить заданные режимы работы насосных агрегатов и сооружений для предварительной и последующей очистки воды;

в) вести постоянное наблюдение за режимами заполнения и опорожнения инфильтрационного бассейна;

г) своевременно производить чистку и ремонт инфильтрационного бассейна;

д) вести постоянное наблюдение за уровнем (напором) воды в закрытых сооружениях (скважин, колодцев, галерей);

е) вести наблюдение за изменением приемистости закрытых инфильтрационных сооружений;

ж) своевременно производить чистку и восстановление приемистости закрытых инфильтрационных сооружений.

Для всех источников водоснабжения и водопроводов хозяйственно-питьевого назначения обязательно устройство зон санитарной охраны (ЗСО). Санитарно-эпидемиологические требования к организации и эксплуатации ЗСО установлены [3].

Основной задачей служб эксплуатации очистных сооружений водопровода (ОС) является производство воды питьевого качества, удовлетворяющего требованиям СанПиН 2.1.4.559-96 и обеспечение на должном уровне технологической и санитарно-гигиенической надежности работы всего комплекса сооружений и отдельных установок. Важным условием эксплуатации ОС является их равномерная работа в течение суток и года по количеству обрабатываемой на них воды.

При эксплуатации сооружений предочистки поверхностных вод, требуется:

а) обеспечить равномерное поступление воды на каждое сооружение;

б) вести наблюдения за степенью загрязнения фильтрующих и других элементов сооружений, не допуская превышения расчетного перепада воды;

в) своевременно осуществлять периодическую (или постоянную) промывку сетчатых полостей, объемной загрузки, подводящих и отводящих трубопроводов;

г) следить за исправностью сетчатых элементов, устранять течи через неплотности крепления сетчатых элементов и прорывы;

д) контролировать исправность привода и подшипников, микрофильтров;

е) проводить профилактический и текущий ремонт установок.

При эксплуатации водоводов и водопроводной сети (далее - сеть) должно быть обеспечено бесперебойное и надежное снабжение потребителей водой, которая по своему качеству отвечает требованиям стандарта СанПиН 2.1.4.559-96.

В задачи технической эксплуатации сети входят:

а) надзор за состоянием и сохранностью сети, сооружений, устройств и оборудования на ней, техническое содержание сети;

б) разработка совместно с другими подразделениями организации ВКХ мероприятий по совершенствованию системы подачи и распределения воды, а также мероприятий по предотвращению перерывов в подаче воды в неблагоприятно расположенные районы и микрорайоны при аварийных ситуациях, выполнение переключений на сети в соответствии с указанием диспетчера для установления режима работы системы оптимального при фактическом водопотреблении и его прогнозируемых изменениях в предстоящем периоде времени, подготовка информации по техническому состоянию сети, требуемой для проведения на персональных ЭВМ гидравлических и оптимизационных расчетов взаимодействия сети, насосных станций и регулирующих емкостей при нормальных и аварийных режимах работы системы, проведение натурных измерений расходов воды и давлений, сопоставление данных измерений с результатами расчетов для проверки соответствия расчетной схемы фактическому техническому состоянию системы и фактическому водопотреблению в период проведения натурных измерений;

в) планово-предупредительный и капитальный ремонты на сети, ликвидация аварий;

г) ведение технической документации и отчетности;

д) надзор за строительством и приемка в эксплуатацию новых линий сети, сооружений на ней и абонентских присоединений, если они согласованы и утверждены в установленном порядке;

е) анализ условий работы сети, подготовка предложений по совершенствованию системы и управлению её работой, применению новых типов конструкций труб и трубопроводной арматуры, новых методов восстановления и ремонта трубопроводов;

ж) сбор, хранение и систематизацию данных по всем повреждениям и авариям на сети, сооружениях на ней с целью анализа их причин, оценки и контроля показателей надежности;

з) обеспечение эффективного функционирования установок электрозащиты.

ЛПР№ 15

Системы внутренней канализации.

Цель работы: ознакомиться с условными обозначениями, используемыми для составления схем внутреннего водопровода,

научиться наносить на план этажа и подвала сеть внутреннего водопровода (инженерные сети: горячего водоснабжения), подготовка к выполнению следующей практической работы.

Для выполнения работы необходимо знать:

• Основные элементы внутренних инженерных систем;

• Водопроводные и канализационные сети зданий и их виды;

• Основные правила оформления строительных чертежей;

Умения, получаемые студентами в ходе работы:

• Способность анализировать и принимать решения по трассировке внутренних инженерных систем;

• Практика расстановки санитарно-технических приборов;

• Использование информационных технологий в профессиональной деятельности;

• Обобщение и систематизация теоретических знаний по разделу «Внутренний водопровод»;

• Навыки оформления рабочих чертежей

Предварительная подготовка к практической работе:

• Повторение теоретического материала по пройденной теме «Холодное водоснабжение зданий»;

• Повторение темы «Строительное черчение» из курса «Инженерная графика»;

• Построение планов этажей и подвалов здания в тонких линиях в зависимости от выданного задания на листах формата А3.

Исходные данные: План типового этажа.

Задание: 1. Начертить планы этажа и подвала.

2. С учетом методических рекомендаций нанести внутреннюю сеть водопровода

.

Методические указания к выполнению работы.

Практическую работу можно выполнять как стандартным способом, т.е. выполняя все этапы работы «вручную» , либо с использованием компьютерной программы «Инженер» разработанную студентами колледжа по специальности «Программное обеспечение вычислительной техники и автоматизированных систем» . Рекомендации по работе с программой даны ниже.

При выполнении практической работы без применения ПК ее рекомендуется начинать с вычерчивания плана здания по следующим рекомендациям

На отведенном для плана месте проводятся координационные оси капитальных стен. Оси наносятся на чертеж тонкими штрихпунктирными линиями и маркируются, начиная с нижнего левого угла чертежа плана, по вертикали буквами, по горизонтали цифрами в кружочках, диаметр которых 7-8 мм.

К осям привязываются наружные и капитальные внутренние стены, а также отдельно стоящие опоры (колонны и столбы):

• внутреннюю грань несущей наружной стены из кирпича или мелких каменных блоков размещают от координационной оси на расстоянии 200 мм;

• в случае, если несущими являются одновременно продольные и поперечные стены плана здания, /т.е. конструкция перекрытия оперта по контуру/, отступ координационных осей от внутренних граней осуществляется одновременно для наружных поперечных/торцевых/ и продольных стен.

После изображения стен на плане здания наносятся перегородки, устанавливаемые при этом площади различных помещений, позволяют организовать в наружных стенах оконные проемы. Размеры проемов устанавливают в зависимости от назначения помещения.

В стенах и перегородках размещаются дверные проемы, которые имеют следующую ширину. Мм: в кладовых, ванных и уборных 600, в кухнях (однопольные) 700, в жилых комнатах: однопольные 800 и 900, двупольные 1200; наружные (входные) двери устанавливаются двупольными с шириной проема 1400 и 1800. высота всех внутренних дверей может быть 2000 мм; входной двери 2300 мм.

Печи и кухонные плиты располагаются в плане, как правило. Около капитальных стен, где предусматриваются дымовые и вентиляционные каналы.

Вентиляционные каналы показывают в стенах ванных комнат, уборных, кухнях и других помещениях, требующих вентиляции. Каналы на плане изображают в виде прямоугольников размером, мм: дымоходные 140х140 или 140х270.Расстоянитя между каналами в кирпичных стенах должны быть не менее120мм.

Вдоль наружных стен на плане здания проставляются три нитки размеров. Первая нитка отстоит от стены на 15-20 мм, последующие проводятся с интервалами 5-10 мм. На первой размерной лини (ближайшей к стене) проставляются размеры проемов и простенков, на второй линии- расстояния между осями, на третьей габариты здания (в крайних осях). Внутри плана здания даются две цепочки размеров (по длине и ширине здания). На них показывается толщина и привязка стен, толщина перегородок, габариты помещений, размеры встроенной мебели.

Основными элементами внутреннего водопровода является: ввод (один или несколько): водомерный узел: водопроводная сеть, оборудованная трубопроводами и необходимой арматурой, а также водонапорные установки, регулирующие и запасные баки. Для небольших жилых зданий обычно принимают тупиковую схемы с одним вводом и нижней разводкой магистрали. Магистральные трубопроводы, ввод и водомерный узел, размещают в подвале здания.

Устройство вводов.

Вводом внутреннего водопровода принято считать трубопровод от сети наружного водопровода до водомерного узла, расположенного внутри здания. Для устройства вводов применяют стальные трубы с внутренней и наружной изоляцией или чугунные водопроводные диаметром 50, 100 и более.

Ввод водопровода прокладывают под прямым углом к стене здания по кратчайшему расстоянию. В месте присоединения ввода к сети наружного водопровода устраивают колодец, в котором размещают запорную арматуру (вентиль или задвижку) для отключения ввода при ремонте.

Глубина заложения труб вводов зависит от глубины заложения сети наружного водопровода ( Hн. в), которую назначают с учётом глубины промерзания грунта Нп, : Нн. в.+0,05 м. Ввод укладывают с уклоном 0,005 в сторону наружной сети.

Расстояние по горизонтали в свету между вводами и выпускам должна быть не менее 1,5 м при диаметре ввода до 200мм. Диаметр отверстия для ввода в стене фундамента или подвала здания должен быть на 400мм. больше диаметра трубы ввода. Зазор заделывается эластичным водогазонепроницаемым материалом (мягкой глиной, смоляной прядью) и цементным раствором марки300, слоем 20-30 мм.

При нижней разводке магистральный трубопровод водомерного узла рекомендуется прокладывать в подвальном этаже или в техническом подполье на расстоянии0,2-0,5 м. от плиты перекрытия (пола первого этажа).

Водопроводные стояки диаметром до 50 мм изображают точкой, более 50 мм - кружком, обозначают и нумеруют В1-1, В1-2 и т.д. В случае спаренного расположения водоразборных приборов их лучше питать от одного стояка. Горизонтальные трубопроводы всегда укладывают с уклоном 0,002-0,005 в сторону ввода для возможности спуска воды из системы.

Подводки от стояков к водоразборной арматуре целесообразно прокладывать по стенам на высоте 0,1-0,2 м от пола. Подводка к смывному бачку может осуществляться непосредственно от стояка холодной воды: на высоте 2,1 м. от пола для высоко располагаемого и на высоте 0,65 м.-для низкорасположенного .

Для поливки территории вокруг здания внутренние водопроводы оборудуют поливочными кранами. Эти краны выводят на высоте 0,3-0,35 м. от отмостки здания. Подводки к кранам должны быть оборудованы запорными вентилями, расположенными в теплом помещении зданий. Для спуска воды на зиму там же устраивают тройник с пробкой или кран, а подводки прокладывают с уклоном в сторону крана. Диаметр поливочного крана - 25 мм.

Трубопроводы прокладывают открытым или закрытым способом . Скрытая прокладка применяется при повышенных требованиях к эстетике помещений. Открытая прокладка значительно экономичнее, позволяет вести постоянное наблюдение за состоянием трубопроводов, упрощает сборку и разборку их при ремонтных работах.

Крепление трубопроводов производят к стенам , перегородкам, плитам различными способами с помощью крючьев, хомутов, подвесок, кронштейнов. Приме оформления плана здания смотри рисунок 1.

Рисунок 1. План типового этажа и план подвала с внутренними

сетями водоснабжения и канализации

ЛПР№ 16

Составление схемы системы внутренней канализации с учетом расхода воды из трубопровода.

Цель работы: Составить расчетную схему внутренней канализации

Исходные данные:

1. План подвала жилого дома

2. План этажа жилого дома.

3. Число этажей.

4. Высота этажей всех зданий

5. Высота расположения пола первого этажа относительно поверхности земли – h_пола

6. Высота подвала в чистоте – h_под

7. Число зданий

Ход работы

1. ознакомиться с условными обозначениями, применяемыми для составления схем внутренней канализации

2. ознакомиться с правилами проектирования систем водоотведения

3. нанести на планы этажей систему водоотведения

4. начертить безмасштабную схему водоотведения

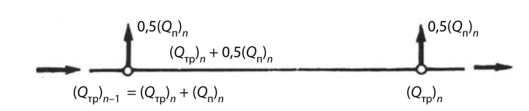

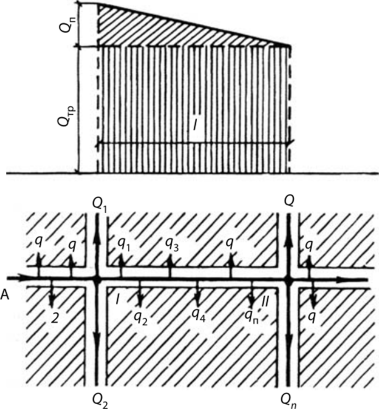

5. разбить систему водоотведения на расчетные участки

6. обозначить расчетные участки арабскими цифрами, например: 1-2,2-3 и т.д.

Методические указания:

При составлении аксонометрической схемы системы водоотведения студенты используют знания и навыки построения аксонометрических проекций, полученные при изучении курса «Инженерная графика».

Внутренние системы водоотведения от жилого дома проектируют для отвода бытовых сточных вод от санитарных приборов в дворовую. А затем городскую водоотводящую сеть.

Внутренняя водоотводящая сеть состоит из санитарно-технических приборов (умывальников, моек, ванн, унитазов и т. Д.), отводных труб, присоединяющихся к гидрозатворам (сифонам) стояков, вытяжной части, выпусков, устройств для прочистки.

Отводные трубы служат для отвода сточной жидкости от санитарных приборов. Прокладывают их прямолинейно по стенам выше пола с уклоном 0,03 (при диаметре 50 мм и 0,02 при диаметре 100 мм) в сторону стояка. Диаметры отводных труб принимаются в зависимости от вида присоединяемых приборов. Отводные трубы от унитазов принимаются 100 мм, от остальных приборов-50мм. Отводные трубы присоединяются к стоякам системы водоотведения при помощи фасонных частей (тройников, крестовин). двухстороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается с применением косых крестовин. В подвалах следует принимать тройники и крестовины косые. Применять прямые крестовины в горизонтальной плоскости не допускается. Гидравлические затворы предназначены для предотвращения попадания газов из системы водоотведения в помещения. Их устанавливают под санитарными приборами.

Стояки, транспортирующие сточную воду от отводных трубопроводов в нижнюю часть здания, размещают в санузлах вблизи приемников сточных вод открыто, у стен или в нишах внутренних стен здания, рядом со стояком холодной воды. Для двух смежных санитарных узлов устраивается один стояк систе5мы водоотведения, а в сантехнических кабинах ( в панельных зданиях) по одному на кабину. По всей высоте стояки должны иметь один диаметр, не меньший наибольшего диаметра поэтажного отвода или присоединяемых к ним приемников сточных вод (наибольший диаметр отводного трубопровода диаметром 100 мм имеет унитаз).

Сеть бытовой внутренней системы водоотведения, отводящая сточные воды в наружную сеть. Должна вентилироваться через стояки, вытяжная часть которых выводится через кровлю на высоту от плоской неэксплуатируемой кровли на 0,3 м. соединение вытяжной сети стояков водоотведения с вентиляционными системами и дымоходами запрещается Диаметр вытяжной части стояка равен диаметру сточной части стояка.

Стояк в нижней части проходит в выпуск, служащий для отвода сточной жидкости в дворовую сеть. Диаметры выпусков принимаются наибольшим диаметром стояков (100 мм ).

Количество выпусков от одного здания принимается обычно равным количеству подъездов в здании. Выпуски водоотведения следует по возможности располагать с одной стороны здания перпендикулярно наружным стенам. Минимальную глубину прокладки выпуска определяют:

• В зависимости от промерзания грунта ( низ трубы прокладывается выше границы промерзания на 0,3 м);

• С учетом механической прочности труб ( 0,7 м до верха трубы)

Расстояние по горизонтали от ввода водопровода до выпуска канализации должно быть не менее 1,5 м. длина выпуска от стояка или прочистки до оси смотрового колодца должна быть не более 12 м (d_вып = 100мм). Выпуски следует присоединять к наружной сети под углом не менее 90⁰ ( считая по движению сточных вод). Наименьшая длина трубы выпуска от наружной стены до смотрового колодца в сухих грунтах составляет 3 м, а мокрых-5 м .

Для прочистки сети водоотведения необходимо предусматривать устройства для прочистки ( ревизии и прочистки). Ревизии служат для прочистки сети в обоих направлениях и представляют собой люк в трубе с крышкой и резиновой прокладкой. Прочистки позволяют прочищать трубу лишь в одном направлении, выполняются в виде косого тройника 45⁰ и отвода 135⁰ или двух отводов 45 0, раструб закрывается заглушкой.

Ревизии или прочистки предусматривают:

• На стояках, при отсутствии на них отступов, в нижнем и верхнем этажах, а при наличии отступов, также и на вышерасположенных над отступами этажах;

• В жилых зданиях высотой пять этажей и более – не реже чем через три этажа;

• В начале участков отводных труб при числе присоединяемых приборов три и более, под которыми нет устройств для прочистки;

• На поворотах сети – при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

ЛПР№17

Виды схем бытовой канализации.

Цель работы:

Узнать какие виды схем бытовой канализации существуют.

Научиться вычерчивать схему бытовой канализации.

Ход работы.

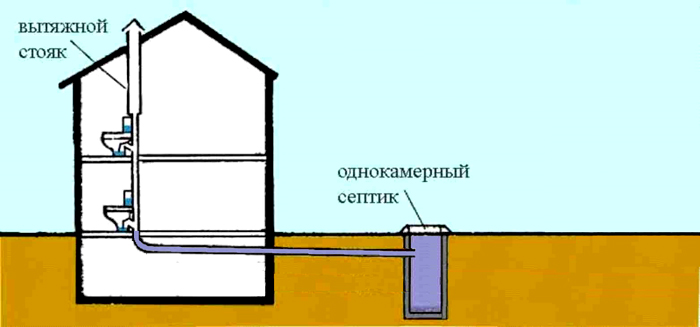

При строительстве нового здания канализация является неотъемлемой частью. С современными материалами и количеством полезной информации в интернете узнать как грамотно проектируется схема канализации в частном доме своими руками не составит проблем. Соблюдая простые требования, вы без труда сможете смонтировать систему отходов самостоятельно, так как вам не придется использовать устаревшие громоздкие материалы.

Типы систем отходов

Так как старый дедовский туалет потерял свою актуальность, особенно в холодное время года, в настоящее время эксплуатируются три основных типа систем отходов:

• Система, подключенная к коллективному или городскому коллектору;

• Стационарная точка сбора отходов:

• Герметичный резервуар;

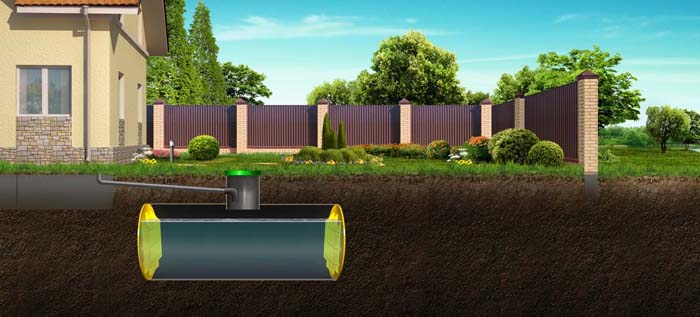

Пример герметичного исполнения точки сбора отходов

• Стационарный канализационный колодец без дна;

Выгребная яма исполненная в виде бетонных колец

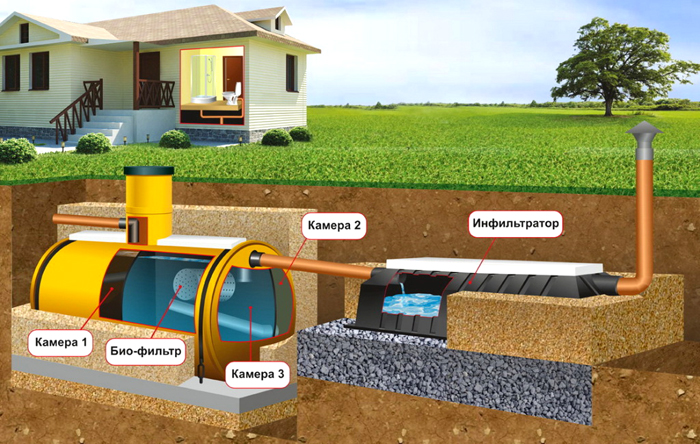

• Схема монтажа биоканализации.

Пример возведения биосистемы

Принципы монтажа трубной системы в доме и до коллектора у всех видов практически одинаковые. Всю разводку по дому удобно проводить из ПВХ, а соединение с точкой сбора рациональнее делать ПНД трубой технического назначения, так как ее длина позволяет бесстыковочный способ. Главная ветка, подключенная к унитазу, прокладывается трубой диаметром 110 мм, все остальные стандартные точки водоразбора (раковина, стиральная машина, душевая кабина), подсоединяются к общей системе трубами 50-го диаметра. Единственным требованием является угол в 2-3^о на горизонтальных участках, чтобы обеспечить оптимальный сток воды.

Трубы ПВХ

Труба ПНД полностью черного цвета

У канализационных ПВХ труб есть свои преимущества и недостатки при монтаже системы отходов:

• Простой способ соединения. Вся схема собирается как конструктор, трубы и комплектующие просто вставляются друг в друга;

Обычный пример соединения

• Материалы имеют легкий вес в сравнении даже с ПНД материалами;

• Простой способ крепления, в том числе и по вертикальной поверхности;

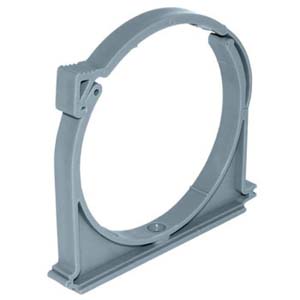

Стальной кронштейн вкручивается в стену

• Единственный недостаток – максимальная длина в свободном доступе 6 м.

Схема канализации в частном доме своими руками

Монтаж схемы канализации в частном доме своими руками возможен для всех типов канализации, кроме биоканализации. Для реализации этого варианта рекомендуется обращаться к специалистам. Все остальные можно смонтировать самостоятельно, но при подключении к центральной системе, потребуется пакет допускных документов.

Один из вариантов системы отходов

С чего следует начать

Первым пунктом является выбор типа точки сбора. Наиболее выгодный – это подсоединение к общей городской ветке. Пользователь единожды вкладывает средства в монтаж и требуемые материалы и ежемесячно выплачивает символическую сумму за услуги. Этот вариант не всегда осуществим для загородного строительства, но существует альтернатива.

Стационарная схема канализации частного дома: глубина укладки трубы к резервуару

Резервуар может быть изготовлен из разных материалов. Это может быть:

• Металлическая или пластиковая цистерна;

Емкость, выполненная из металла

Пластиковая ёмкость

• Бетонная конструкция;

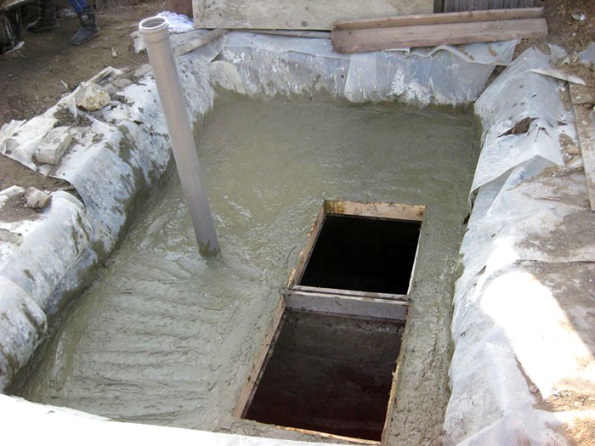

Бетонная монолитная выгребная яма

• Бетонные кольца, установленные на бетонное основание.

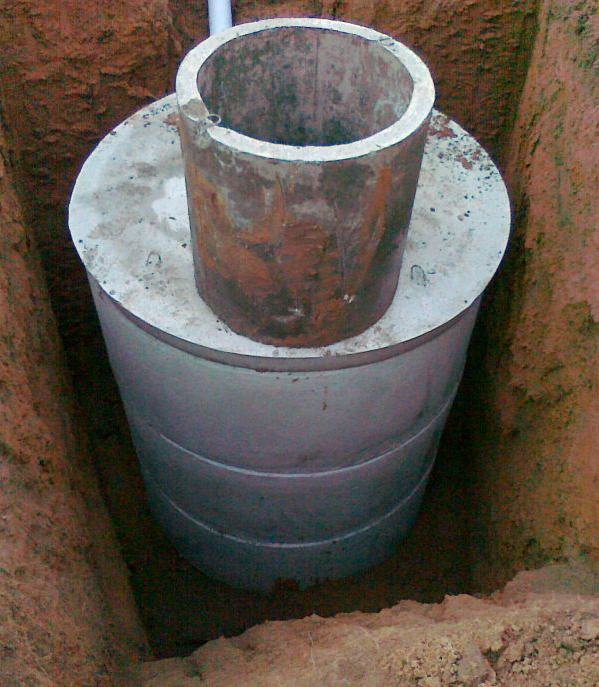

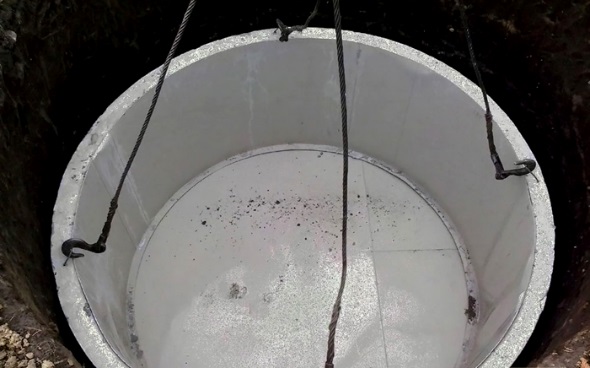

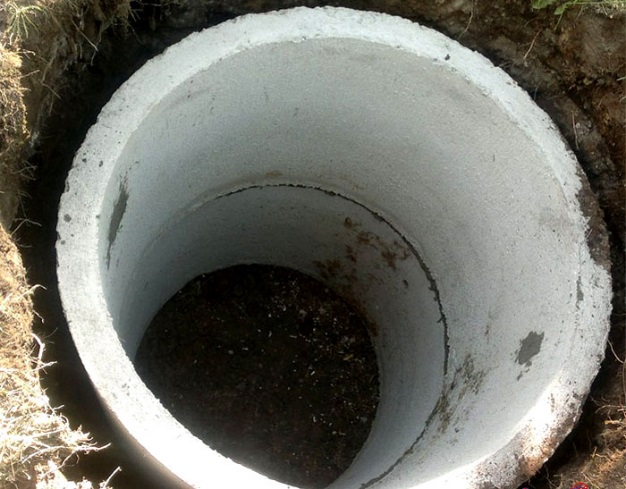

Установка нижнего кольца

Этот способ приемлем даже при наличии водяной скважины на участке, так как жидкие отходы при хорошей гидроизоляции не проникают в почву. Единственный недостаток – трата денежных средств на услуги ассенизаторов. Септик, как правило, монтируют на глубину 1,5-2 м. Трубопровод настоятельно рекомендуется прокладывать ниже уровня промерзания грунта, определить который можно по специальной карте.

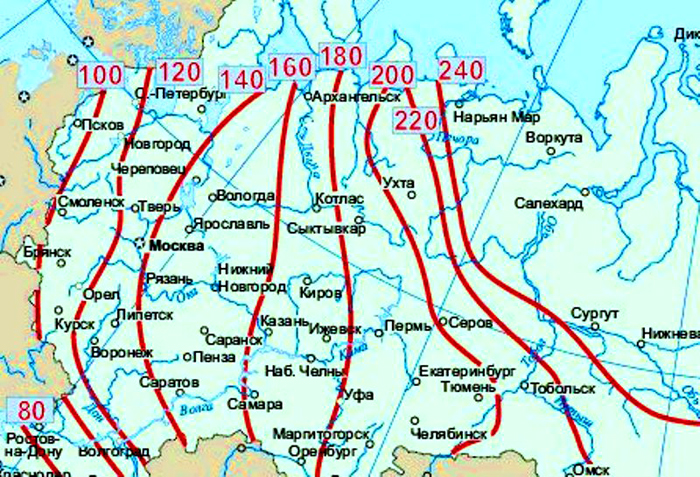

Карта схема определения уровня промерзания грунта в зависимости от климатических условий в определенном районе

В зависимости от количества точек водоразбора, подбирается рабочий объем емкости, но следует учитывать, что стандартный объем ассенизаторской машины 3 м3, то есть объем вашей емкости должен быть кратным этому показателю. Например, если объем цистерны 5 м³, вы или будете переплачивать за услуги второй машины, или 2 м³ рабочего объема один раз заполнятся и станут бесполезными.

В случае стандартной семьи в 4 человека, с периодической стиркой, душем, мытьем посуды, ёмкость объемом 3 м³ в среднем наполняется за две недели. Вариант с негерметичной точкой сбора отходов

При реализации этого типа канализации очень важно расположение места сбора стоков. Минимальное расстояние от дома и хозяйственных построек до выгребной ямы составляет 6-10 м. В противном случае жидкие стоки вымывают грунт и песчаную подушку фундамента.

Варианты исполнения:

• Бетонные кольца, установленные на дренажную подушку;

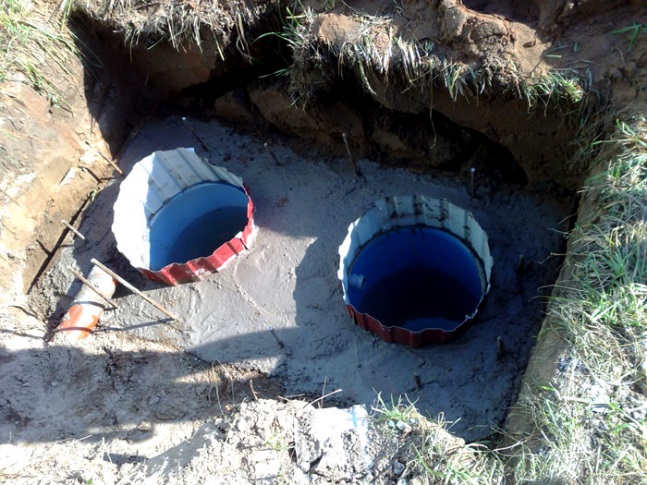

Точка сбора отходов, выполненная из двух колец

• Кирпичный вариант выгребной ямы;

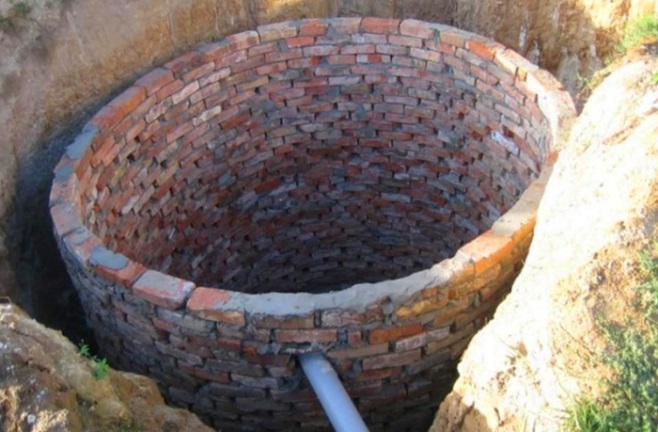

Промежутки между кирпичами позволяют просачиваться жидким отходам

• Соединенные в одну систему металлические или пластиковые бочки с отверстиями.

Пример из двух бочек, их может быть и больше

Обратите внимание! При использовании бочек основание выкладывается гравием, так как вес обсыпного грунта вдавит емкость в неплотный грунт.

При прокладке канализации в частном доме, ров рекомендуется выполнять с уклоном, превышающим угол в 2-3^о для более эффективного процесса. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Основные принципы устройства канализационного трубопровода

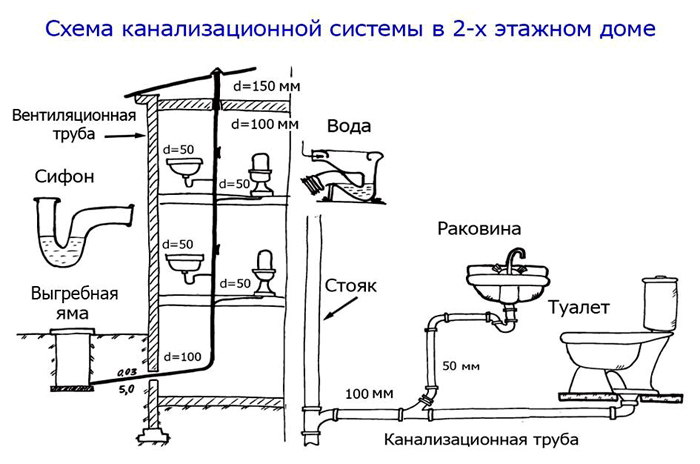

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

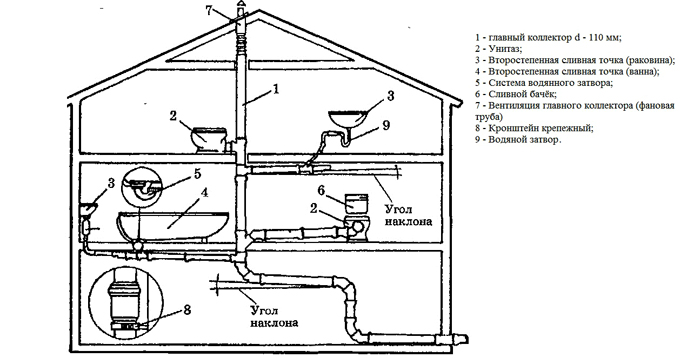

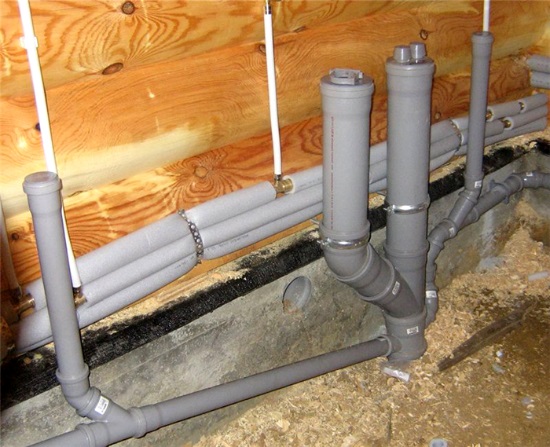

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

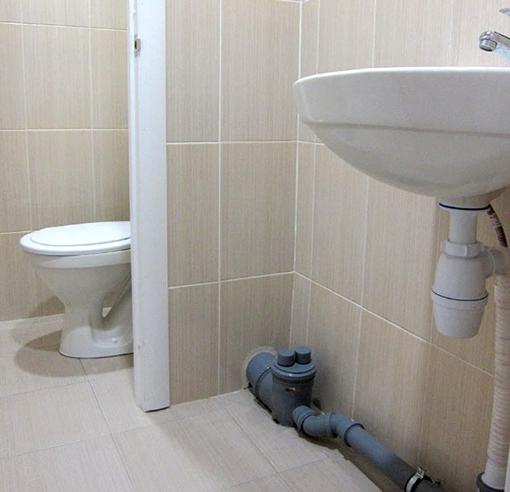

Пример устройства вакуумного клапана

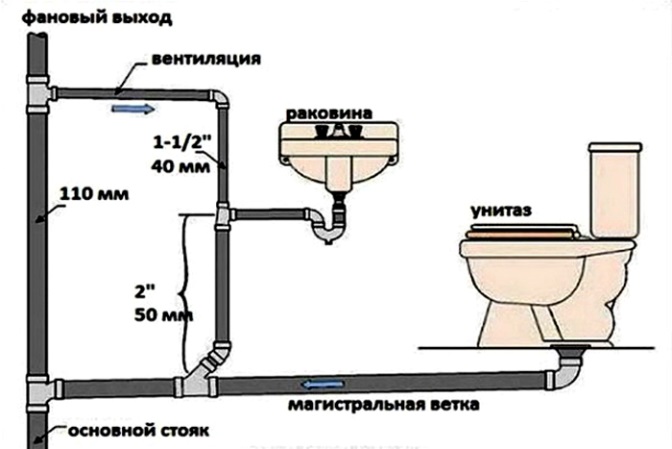

Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

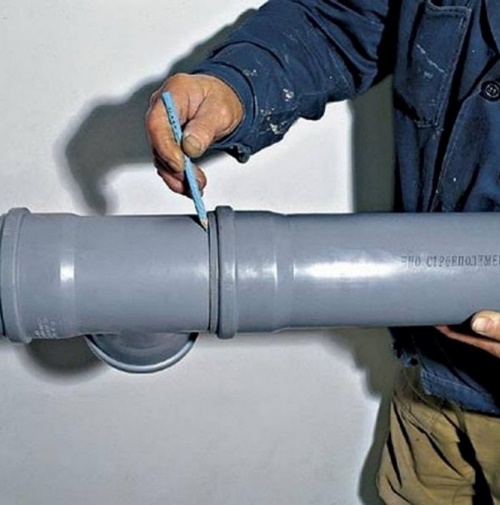

Соединение ПВХ труб

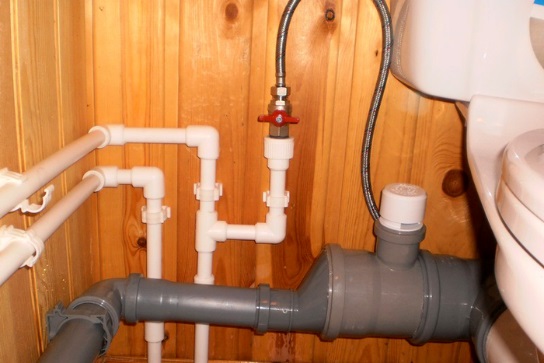

Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90^о, это снижает риск засора.

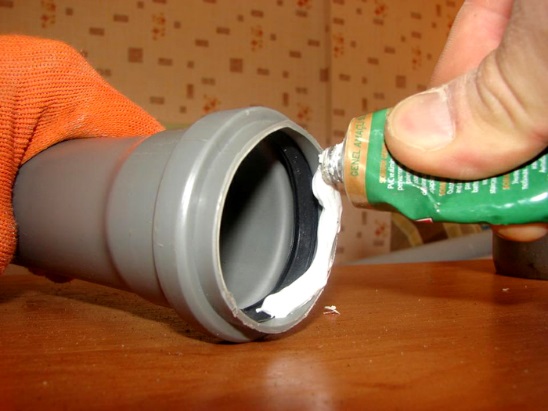

Герметик наносится поверх резиновой прокладки

Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Обратите внимание! В случае долгого простаивания без эксплуатации вода испаряется, и гидрозатвор теряет свои функциональные качества.

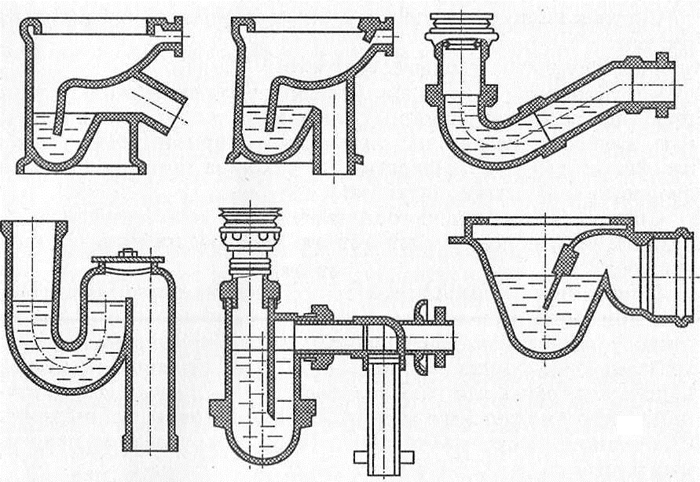

Схема устройства водяного затвора

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

Во сколько обходится устройство канализации в частном доме своими руками

Цена материалов из ПВХ довольно доступная.

По сравнению с металлическими аналогами, ПВХ комплектующие позволяют быстро и просто провести канализацию в частном доме. Цена отдельных комплектующих и итоговая стоимость более чем доступны.

Полезные мелочи и практические советы

Несомненно, монтаж канализационной системы это наиболее простой этап строительства по сравнению с электричеством или возведением стен, но и в этом этапе присутствует много подводных камней.

Вот список некоторых из них:

• При покупке труб и комплектующих проверяйте наличие резиновой прокладки в раструбе. Она часто теряется;

• Настоятельно не рекомендуется подсоединять фановую трубу к системе вентиляции;

• В случае стандартного набора точек водопотребления (один унитаз, две раковины, стиральная машина, душевая кабина), монтировать фановую трубу не обязательно, можно ограничиться вакуумным клапаном;

• При укладке ПВХ трубы в ров, внимательно следите за стыками, так как места соединений нестабильны;

• Настоятельно рекомендуется установить аварийный отвод для прочистки канализации. Он устанавливается как можно ближе к месту входа трубы в дом, в доступном месте.

Итог

В сравнении с другими этапами строительства, канализация является самой простой в монтаже, за исключением биоканализации. Проконсультируйтесь со специалистами или подберите специализированную литературу, так как необдуманные действия способны уничтожить бактерии присутствующие в накопительной емкости. Например, от очистителя для унитаза на основе хлорки, бактерии будут восстанавливаться неделю.

ЛПР№ 18

Трассировка канализационных сетей.

Цель работы:

Научиться прокладывать канализационные сети.

Ход работы.

Трассировка канализации – это определение месторасположений уличных коллекторов на плане города. Она необходима для того, чтобы самотёком происходил правильный отвод наибольшего количества сточных жидкостей по каналам и трубам. Именно рационально проведённая трассировка сетей по проездам и улицам города считается главной предпосылкой для их экономичности. Перед непосредственным проведением работ первоначально происходит разбивка всей системы на бассейны канализования и стока.

При этом бассейны канализования, как правило, определяются непосредственными границами территорий кварталов (районов) города, которые обслуживаются единой системой самотёчных коллекторов. В процессе устанавливается общая схема расположения коллекторов для бассейнов, и определяются места расположения абсолютно всех насосных станций. В результате границы бассейнов с горизонталями наносятся на план города.

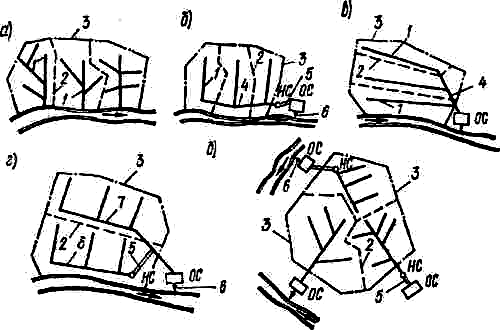

Встречающиеся на практике схемы могут быть классифицированы следующим образом.

1. Перпендикулярная схема при которой коллекторы от отдельных бассейнов канализования, если нет обратных уклонов, трассируют по наикратчайшему пути – перпендикулярно водоему.Такую схему в основном применяют для спуска атмосферных сточных вод, не нуждающихся в очистке.

2. Пересеченная схема - коллекторы бассейнов канализования трассированы перпендикулярно направлению движения воды в водоеме и перехвачены главным коллектором, трассированном параллельно реке. Такую схему применяют при плавном падении рельефа местности к водоему и необходимости счистки сточных вод.

3. Параллельная (веерная) схема - коллекторы бассейнов канализования трассированы параллельно направлениюдвижения воды в водоеме или под небольшим углом к нему и перехвачены главным коллектором, транспортирующим сточные воды к очистным сооружениям перпендикулярно направлению движения воды в водоеме. Эту схему применяют при резком падении рельефа местности к водоему, так как она позволяет исключить в коллекторах бассейнов канализования повышенные скорости движения, вызывающие разрушение трубопроводов.

1. Зонная (поясная) схема - канализуемая территория разбита на две зоны: с верхней сточные воды отводятся к очистным сооружениям самотеком, а с нижней они перекачиваются насосной станцией. Каждая из зон имеет схему, аналогичную пересеченной схеме. Зонную схему применяют при значительном или неравномерном падении рельефа местности к водоему и отсутствии возможности канализования всей территории (например, нижней зоны) самотеком.

5. Радиальная схема - очистка сточных вод осуществляется на двух или большем числе очистных станций. При этой схеме сточные воды отводятся с канализуемой территории децентрализованно. Коллекторы бассейнов канализования имеют радиальное направление от центра населенного пункта к его периферии, каждый район города имеет независимую сеть с самостоятельным главным и отводным коллекторами и с отдельными очистными сооружениями. Эта схема удобна тем, что при расширении застройки города не требуется перестройка действующих коллекторов.Такую схему применяют при сложном рельефе местности и канализовании больших городов.

4.5 Трассирование уличных канализационных сетей

Важное значение имеет правильное трассирование уличных канализационных сетей. Различают три схемы трассирования:

1. Объемлющая трассировка - уличные сети опоясывают каждый квартал со всех четырех сторон. Эту схему применяют при плоском рельефе местности и больших кварталах, когда канализационный выпуск из каждого здания направляют кратчайшим путем в уличную сеть.

Более предпочтительно уличную канализационную сеть укладывать с пониженной стороны квартала.

1. Трассировка по пониженной стороне квартала- уличные сети проложены лишь с пониженных сторон обслуживаемых кварталов. Эту схему применяют при значительном падении местности.

2. Чрезквартальная трассировка - уличные сети проложены внутри кварталов. Эта схема позволяет значительно сокращать протяженность сети и количество колодцев присоединения домовых выпусков к уличной сети.

Канализационные линии следует прокладывать прямолинейно; в местах поворотов сети, в местах изменения уклона линии и диаметра труб, а также в местах соединения нескольких линий необходимо устраивать колодцы.

Боковые присоединения канализационных трубопроводов осуществляются под углом не менее 90^омежду присоединенной и отводящей трубой. Если в точке присоединения устанавливается перепадной колодец, то допускается любой угол между присоединяемой и отводной трубой.

ЛПР№ 19

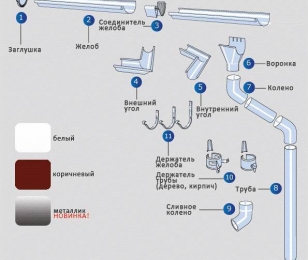

Основные элементы схемы водостоков.

Цель работы:

Узнать на какие основные элементы делятся схемы водостоков.

Ход работы:

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

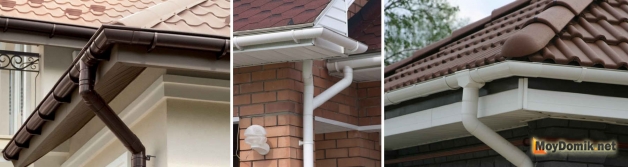

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

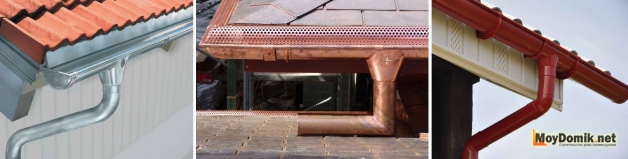

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Преимущества металлических водостоков:

• прочность;

• надежность;

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

• не поддерживают горение;

• рабочий температурный режим -60°С +130°С;

• стабильность размеров.

Недостатки водостоков из металла:

• высокая стоимость;

• значительный вес всей системы;

• сложность монтажа;

• малый выбор цветов;

• появление ржавчины при повреждении защитного слоя (исключение - водосточная система из меди);

• незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы - инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения – на фото.

Совет. У каждого производителя свои размеры желобов, труб. Их конфигурация также различна. Поэтому, даже не пытайтесь состыковать системы разных изготовителей.

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

ЛПР№ 20

Конструирование и расчет водостоков.

Цель работы:

Узнать как расчитываются и конструируются системы водостоков.

Ход работы.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

• ознакомиться с максимальным уровнем осадков в вашем регионе;

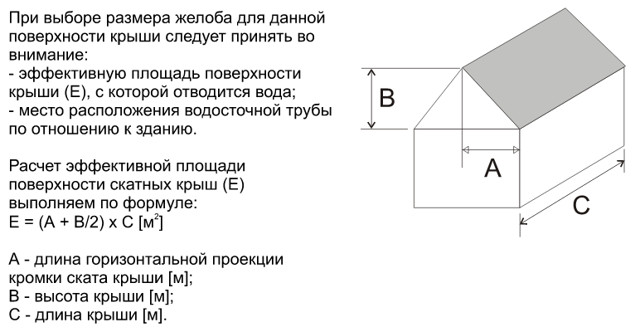

• рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

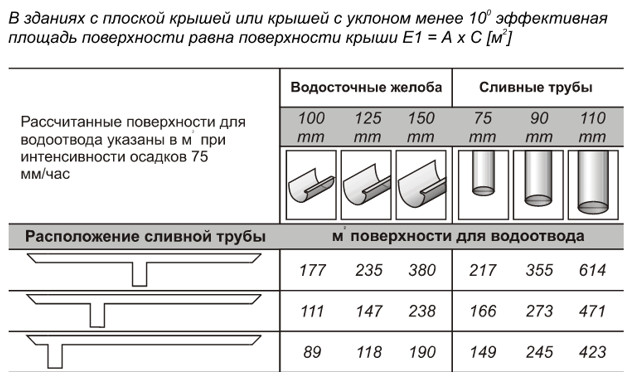

На основании этих замеров выбрать в таблице нужную систему.

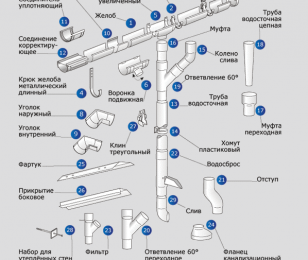

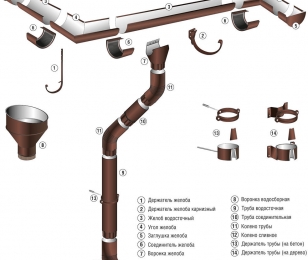

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

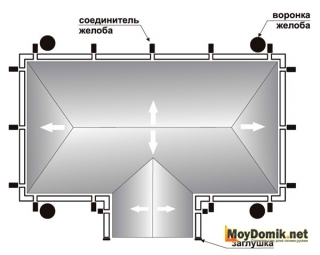

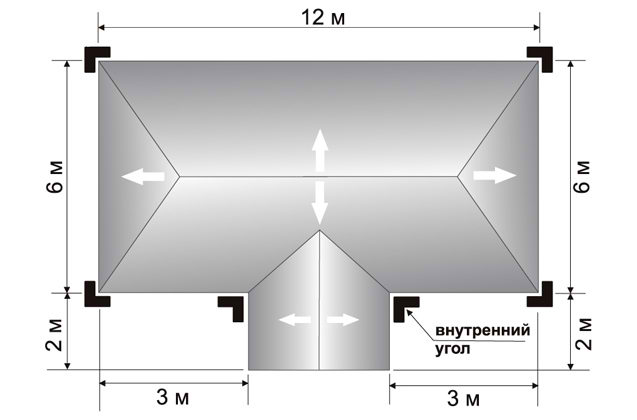

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

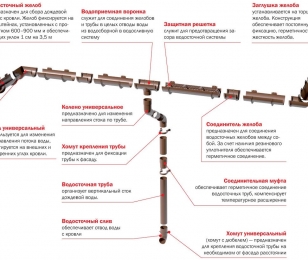

• Расчет желобов водосточной системы.

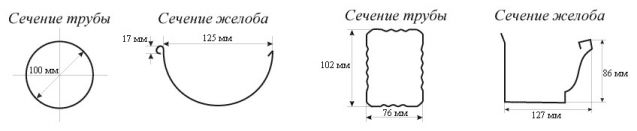

Желоб водосточный – полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Длина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

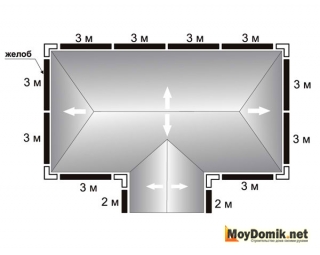

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба - продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов - 10 шт. 4-х метровых – 1 шт.

Нюанс. Все размеры округляйте до целой длины водосточного желоба. Чем меньше соединений, тем проще, надежнее и дешевле в итоге получится монтаж.

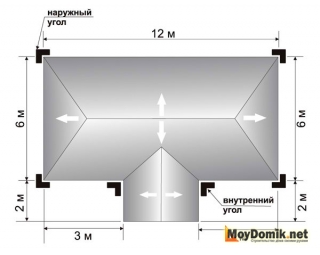

• Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Угловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

Совет. Из пластикового желоба разнообразные углы можно сделать, вырезав часть желоба и соединив половинки под нужным углом. Соединяются детали с использованием клея – холодной сварки.

• Водосточные воронки, соединители, заглушки желоба.

Для нашего примера – 4 воронки, 2 заглушки. Соединителей может быть – 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых – с применением соединителя.

В системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

Совет. Одна воронка принимает воду с 10 м.п. желоба. Если длина стены больше – нужно ставить две воронки. В нашем примере мы так и сделали. При этом расстояние между двумя соседними воронками не может превышать 20 м.п.

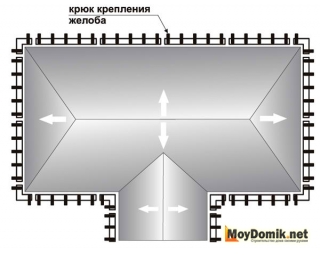

• Крюки крепления желоба.

Крюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

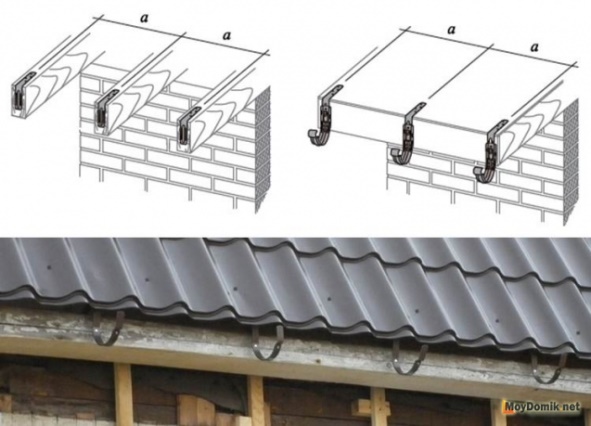

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере – 68 крюков.

• Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Крепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

• Колено трубы, слив (колено стока).

Если конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.moydomik.net

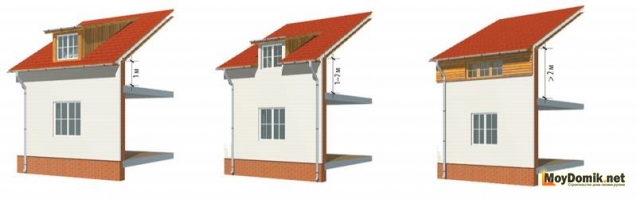

Нюанс. Строительство мансарды вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Монтаж водосточной системы из пластика (ПВХ)

1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

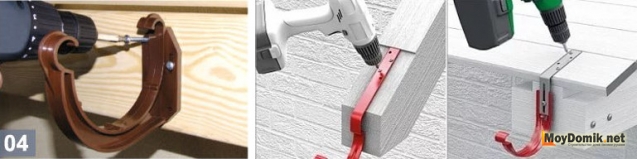

2. Монтаж кронштейнов (крюков) водосточной системы.

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке – 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

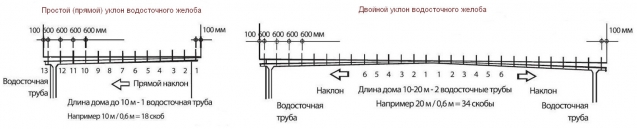

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) – воронка устанавливается в конце ската.

• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

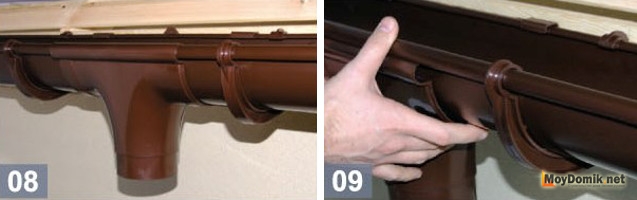

5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Отверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Некоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

В клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

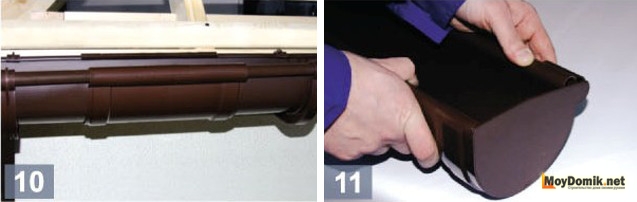

6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

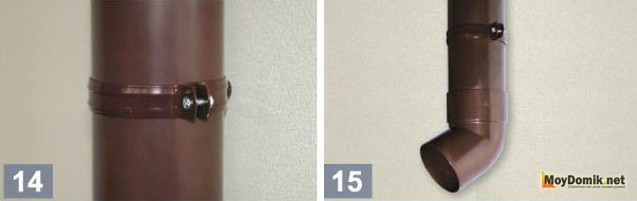

8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Клей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Труба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

При необходимости монтируется система разветвителей (тройников).

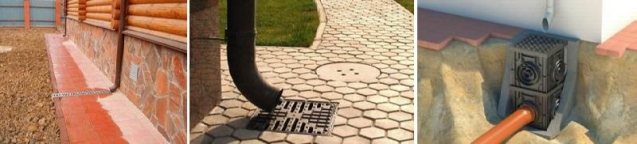

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

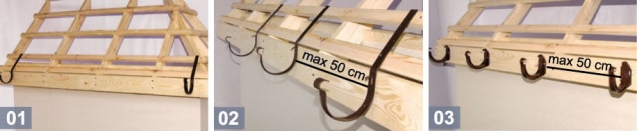

1. Установка двух крайних кронштейнов.

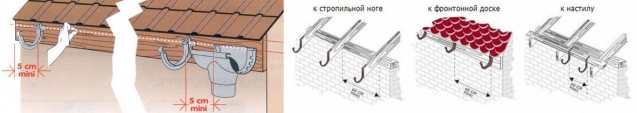

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.

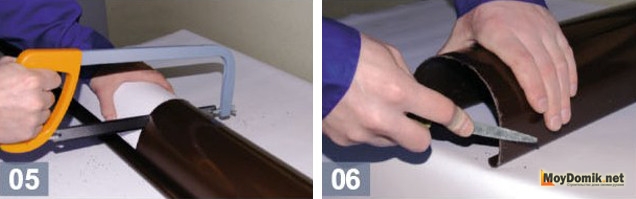

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

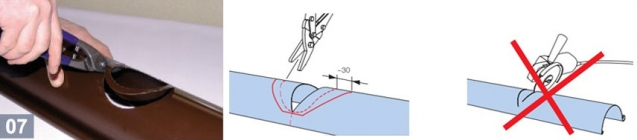

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.

4. Монтаж элементов

Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.

Иногда соединитель не используется, а желоба монтируются между собой на защелки.

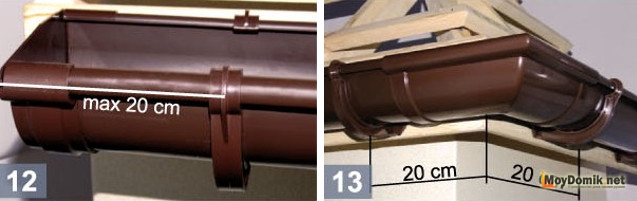

Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.

5. Монтаж водосточных труб

Последний этап установки водосточной системы.

ЛПР№21

Организация эксплуатации водостоков.

Цель работы:

Научиться правильно эксплуатировать водостоки.

Ход работы.

Системы водоотведения в процессе эксплуатации должны бы­стро удалять все загрязнения, особенно органические, за пределы здания и не допускать попадания отводимых сточных вод в по­мещения и строительные конструкции.

Канализационные трубопроводы, фасонные части, стыковые соединения, ревизии, прочистки должны быть герметичны при давлении 0,1 МПа (1 кгс/см2).

В процессе эксплуатации систем водоотведения необходимо обеспечивать проведение профилактических работ (осмотры, на­ладка систем), планово-предупредительных ремонтов, устранение крупных дефектов в строительно-монтажных работах по монта­жу систем и канализации в сроки, установленные планами работ организаций по обслуживанию.

Другими задачами эксплуатации систем водоотведения явля­ются:

—устранение сверхнормативных шумов и вибрации в поме­щениях от работы оборудования систем;

—устранение утечек, протечек, закупорок, засоров, дефектов при осадочных деформациях частей здания или при некачествен­ном монтаже санитарно-технических систем, срывов гидравличе­ских затворов, заусенцев в местах соединения труб, дефектов в гид­равлических затворах санитарных приборов и негерметичности стыков соединений в системах канализации, обмерзания оголов­ков канализационных вытяжек и т. д. в установленные сроки;

—предотвращение образования конденсата на поверхности трубопроводов канализации;

—обслуживание местных очистных установок систем канали­зации.

Работники организаций по обслуживанию обеспечивают кон­троль за соблюдением правил пользования канализацией:

а) содержать в чистоте унитазы, раковины и умывальники;

б) не допускать поломок установленных санитарных приборов
и арматуры;

в) не выливать в унитазы, раковины и умывальники легковос­пламеняющиеся жидкости и кислоты;

г) не бросать в унитазы песок, строительный мусор, тряпки,
кости, стекло, металлические и деревянные предметы;

е) не пользоваться санитарными приборами в случае засора
в канализационной сети;

ж) немедленно сообщать эксплуатационному персоналу обо
всех неисправностях системы канализации;

з) оберегать санитарные приборы и открыто проложенные
трубопроводы от ударов и механических нагрузок.

Особое внимание обращается на эксплуатацию пластмассовых трубопроводов и оборудования. Их нужно защищать от воздействия высоких температур, механических нагрузок, ударов, нанесения царапин на трубы, запрещается красить полиэтиленовые трубы, привязывать к ним веревки и приставлять лестницы.

При засорах полиэтиленовых канализационных труб запреща­ется пользоваться стальной проволокой, а пластмассовые трубо­проводы прочищать отрезком полиэтиленовой трубы диаметром до 25 мм или жестким резиновым шлангом.

Засорение системы происходит из-за:

· отсутствия профилак­тических прочисток канализационных трубопроводов

· нарушений правил эксплуатации системы.

Причинами проникания запахов и вредных газов в помещения могут являться негерметич­ность трубопроводов и срыв гидрозатвора в результате испарения в нем воды. Срыв гидрозатвора также возможен при частичном засорении трубопроводов, обмерзании вытяжной части канали­зационных трубопроводов и уменьшении диаметра стояка.

При длительных перерывах в пользовании приборами все гид­розатворы заливаются водой не реже 1 раза в 20—30 суток. Это особенно относится к трапам, установленным в подвальных поме­щениях жилых зданий, и санитарно-техническим приборам в об­щественных зданиях, особенно в учебных заведениях и театрах.

Температура сточных вод, поступающих в систему водоотведе­ния из пластмассовых трубопроводов, не должна превышать 60°С. При сливе кипятка его необходимо разбавлять холодной водой.

Наружные и внутренние водостоки должны быстро удалять ат­мосферные осадки в виде дождевых и талых вод с кровли здания.

Осе­нью перед наступлением морозов и весной перед таянием снега водостки прочищаются сверху через водосточные воронки и сни­зу с помощью ерша. Одновременно, если имеется гидрозатвор, его промывают. При текущем ре­монте водостоков производится очистка водосточных воронок, стояков, выпусков перед наступлением морозов и после таяния снега. Ремонт мест примыкания водосточной воронки к кровле, гидроизоляции и теплоизоляции производится в сухое и теплое время года.

Неисправности системы водоотвода:

А) наружного :

• загрязнение и разрушение желобов и водосточных труб

• нарушение сопряжения отдельных элементов между собой и с кровлей

• обледенение водоотводящих устройств и свесов

Б) внутреннего:

• протечки в местах сопряжения водосточных воронок с кровлей

• засорение и обледе­нение воронок и открытых выпусков

• разрушение водоотводящих лотков от здания

• протекание стыковых соединений водосточно­го стояка

• конденсационное увлажнение теплоизоляции стояков.

Дефекты устраняют по мере выявления, не допуская ухудшения работы системы.

Замена отдельных элементов водоотводящих устройств по мере их износа производится элементами из оцинкованной листовой стали.

Системы внутренних водостоков с открытыми выпусками в I и II климатических районах оборудуются аварийными водосли­вами в сеть бытовой канализации, а также температурными ком­пенсаторами и желобами, обеспечивающими отвод атмосферных вод от здания не менее чем на 2 м.

На водосточных воронках внутреннего водостока устанавли­ваются защитные решетки и колпаки с дренирующими отверсти­ями. Они периодически очищаются от мусора и наледи.

Обледенение свесов и водоотводящих устройств чердачных крыш, образовавшееся в процессе эксплуатации дома, устраняет­ся путем ремонта вентиляционных коробов, доведения до норма­тивной величины теплоизоляции чердачных перекрытий, тру­бопроводов центрального отопления и горячего водоснабжения, путем обеспечения герметизации притворов входных дверей или люков на чердак.

Обледенения свесов и водоотводящих устройств чердачных крыш можно избежать путем устройства специальных вентиля­ционных отверстий в карнизных частях свеса кровли (щелевые продухи в виде щелей под обрешеткой), в карнизной части сте­ны по осям окон или простенков (точечные продухи в виде от­дельных отверстий), в коньке крыши в виде щелей под обрешет­кой у конька и кровли.

При невозможности устройства специальной вентиляции в чер­дачном помещении здания при капитальном ремонте крыши де­лается внутренний водосток с расположением желоба в нижней части ската и в пределах чердачного помещения.

Вентиляционные отверстия регулярно очищаются от мусора. Заделка вентиляционных отверстий не допускается.

Темные кровли рекомендуется окрашивать лакокрасочными составами светлых тонов, обладающими повышенными водоот­талкивающими свойствами. Стальные скатные кровли (особен­но свесы) и желоба необходимо покрывать специальными соста­вами, предотвращающими образование наледей.

Системы мусороудаления по правилам эксплуатации не реже 2 раз в месяц подвергаются профилактическому осмотру, при этом осматриваются все элементы устройства, проверяется плотность закрытия загрузочных клапанов, состояние резиновых уплотнительных прокладок, функционирование вытяжной вентиляции, наличие насекомых, мышей и крыс, работа подъемных механиз­мов, насосов (если ими оборудованы нижние камеры).

В процессе эксплуатации мусоропровода все его неподвижные соединения (стыки труб, крепления клапанов и т. д.) должны быть водо-, дымо - и воздухонепроницаемыми, в месте прохода каналов через кровлю также обеспечивается водонепроницае­мость.

Открыто расположенный ствол мусоропровода отделяется от строительных конструкций звукоизолирующими упругими про­кладками.

Ковш должен легко открываться и закрываться и иметь в край­них положениях плотный притвор с упругими прокладками, обес­печивающими дымо - и воздухонепроницаемость загрузочного клапана; в закрытом положении ковш должен иметь блокиров­ку.

Шибер мусоропровода должен обеспечивать перекрытие ство­ла в период замены заполненного контейнера, а также в период профилактических и ремонтных работ, иметь встроенный авто­матический огнеотсекатель во избежание проникания горючих газов в ствол мусоропровода при возникновении пожара в мусоросборной камере.

При эксплуатации мусоросборной камеры обеспечивается ра­бота водопровода для промывки мусоросборников и помещения камеры. При наличии в доме централизованного горячего водо­снабжения обеспечивается подвод горячей и холодной воды.

В мусоросборной камере устраивается искусственное освеще­ние с установкой светильника в пыленепроницаемом и влагоза­щитном исполнении. Для нормальной эксплуатации камеры тем­пература воздуха в камере должна быть не менее +5°С.

Обеспечивается дымо-, воздухонепроницаемость и несгорае­мость ограждающих конструкций мусоросборной камеры. Ка­мера оснащается автоматическим спринклерным пожаротушением.

Зачистное моющее - дезинфицирующее устройство устанавлива­ется между стволом и вентиляционным каналом, выше последне­го загрузочного клапана, и обеспечивает регулярную промывку, очистку от наслоений отходов и дезинфекцию внутренней повер­хности ствола мусоропровода.

Для обеспечения нормальной работы мусоропровода необходимо соблюдать следующие правила:

—сбрасывание бытовых отходов в загрузочный клапан про­изводится небольшими порциями, крупные части перед сбрасы­ванием измельчаются;

—для свободного прохождения через загрузочный клапан мелкие и пылевидные фракции перед сбрасыванием в мусоропро­вод рекомендуется завернуть в пакеты, свободно размещающие­ся в ковше клапана;

—отходы, не поддающиеся измельчению, выносятся в дворо­вый мусоросборник (контейнер);

—не допускается сбрасывать в мусоропровод крупногабарит­ные предметы, требующие усилий при их загрузке в ковш клапа­на, горящие, тлеющие предметы и взрывоопасные вещества, а так­же выливать жидкости.

Ликвидация засоров, а также снятие загрузочных клапанов и их ремонт производятся только персоналом, ответственным за эксплуатацию систем мусороудаления.

При заселении жилых домов жильцы оповещаются эксплуати­рующей организацией о времени проведения регулярной чистки, промывки и дезинфекции стволов мусоропроводов с указанием запрещения пользования мусоропроводом в этот период.

Персонал, обслуживающий мусоропроводы, обеспечивает:

—уборку, мойку и дезинфекцию загрузочных клапанов;

—очистку, промывку и дезинфекцию внутренней поверхнос­ти стволов мусоропроводов;

—своевременную замену заполненных контейнеров под ство­лами мусоропроводов на порожние;

—вывоз контейнеров с отходами с места перегрузки в мусо­ровоз;

—очистку и мойку мусоросборных камер и нижнего конца ствола мусоропровода с шибером;

—профилактический осмотр всех элементов мусоропровода;

—устранение засоров.

Отходы из камер удаляются ежедневно. Мусоросборные камеры содержатся в чистоте, а после удале­ния отходов убираются и промываются. Помещение камеры и ее оборудование периодически подвергаются дезинфекции, дезинсек­ции и дератизации службой санэпидемстанции с участием рабо­чих по обслуживанию мусоропровода.

Двери (ревизии) устройств должны находиться в нерабочее время на запоре.

Временное прекращение пользования мусоропроводом допус­кается при обнаружении засоров, а также повреждений и неисп­равностей. Срок устранения неисправностей — в течение суток. Периодичность частичных осмотров мусоропроводов — 2 раза в год и по заявкам жильцов или служащих.

Осмотр производят рабочие по обслуживанию мусоропровода, слесарь-сантехник и электромонтер. Результаты осмотра вносят­ся в журнал регистрации результатов осмотра.

ЛПР№ 22

Испытание систем водостоков после монтажа.

Цель работы:

Узнать какие мероприятия проводятся для испытания водостоков после монтажа.

Ход работы.

Гидравлические испытания систем водостоков из любых трубных

изделий осуществляют путем заполнения их водой на всю высоту. Испытания проводятся после наружного осмотра всех элементов внутренних водостоков и устранения видимых на них дефектов. Гидравлическое испытание водостоков с клеевыми соединениями рекомендуется начинать не ранее чем через 24ч после выполнения последней склейки. Система внутренних водостоков считается выдержавшей испытания, если по истечении не менее 10 мин после ее наполнения при наружном осмотре всех ее элементов не обнаружено течи или других дефектов, а уровень воды не понизился.

По результатам испытаний обязательно составляется акт в соответствии с СП 73.13330.2011 (приложение Д).

ЛПР№ 22

Испытание систем водостоков после монтажа.

Цель работы:

Узнать какие мероприятия проводятся для испытания водостоков после монтажа.

Ход работы.

Гидравлические испытания систем водостоков из любых трубных

изделий осуществляют путем заполнения их водой на всю высоту. Испытания проводятся после наружного осмотра всех элементов внутренних водостоков и устранения видимых на них дефектов. Гидравлическое испытание водостоков с клеевыми соединениями рекомендуется начинать не ранее чем через 24ч после выполнения последней склейки. Система внутренних водостоков считается выдержавшей испытания, если по истечении не менее 10 мин после ее наполнения при наружном осмотре всех ее элементов не обнаружено течи или других дефектов, а уровень воды не понизился.

По результатам испытаний обязательно составляется акт в соответствии с СП 73.13330.2011 (приложение Д).

ЛПР№ 22

Испытание систем водостоков после монтажа.

Цель работы:

Узнать какие мероприятия проводятся для испытания водостоков после монтажа.

Ход работы.

Гидравлические испытания систем водостоков из любых трубных

изделий осуществляют путем заполнения их водой на всю высоту. Испытания проводятся после наружного осмотра всех элементов внутренних водостоков и устранения видимых на них дефектов. Гидравлическое испытание водостоков с клеевыми соединениями рекомендуется начинать не ранее чем через 24ч после выполнения последней склейки. Система внутренних водостоков считается выдержавшей испытания, если по истечении не менее 10 мин после ее наполнения при наружном осмотре всех ее элементов не обнаружено течи или других дефектов, а уровень воды не понизился.

По результатам испытаний обязательно составляется акт в соответствии с СП 73.13330.2011 (приложение Д).
