ЛВС. Аппаратное обеспечение

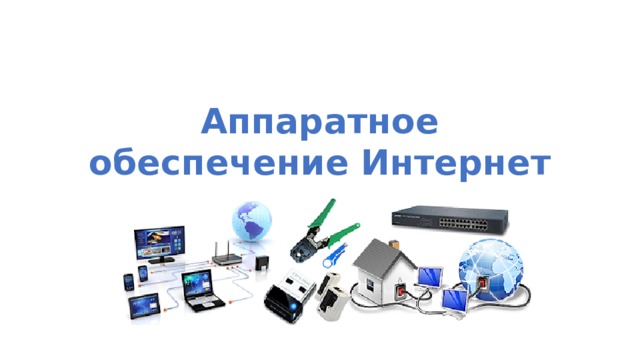

Аппаратное обеспечение Интернет

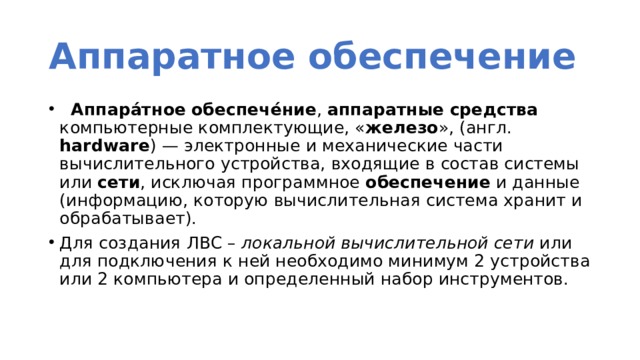

Аппаратное обеспечение

•   Аппара́тное   обеспече́ние ,  аппаратные   средства компьютерные комплектующие, « железо », (англ. hardware ) — электронные и механические части вычислительного устройства, входящие в состав системы или  сети , исключая программное  обеспечение  и данные (информацию, которую вычислительная система хранит и обрабатывает).
• Для создания ЛВС – локальной вычислительной сети или для подключения к ней необходимо минимум 2 устройства или 2 компьютера и определенный набор инструментов.

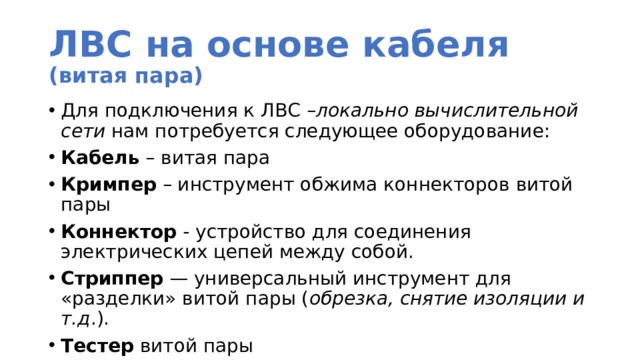

ЛВС на основе кабеля (витая пара)

• Для подключения к ЛВС – локально вычислительной сети нам потребуется следующее оборудование:
• Кабель – витая пара
• Кримпер – инструмент обжима коннекторов витой пары
• Коннектор - устройство для соединения электрических цепей между собой.
• Стриппер — универсальный инструмент для «разделки» витой пары ( обрезка, снятие изоляции и т.д .).
• Тестер витой пары

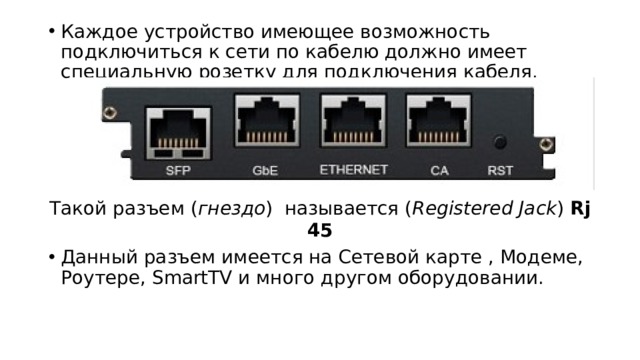

• Каждое устройство имеющее возможность подключиться к сети по кабелю должно имеет специальную розетку для подключения кабеля.

Такой разъем ( гнездо ) называется ( Registered Jack ) Rj 45

• Данный разъем имеется на Сетевой карте , Модеме, Роутере, SmartTV и много другом оборудовании.

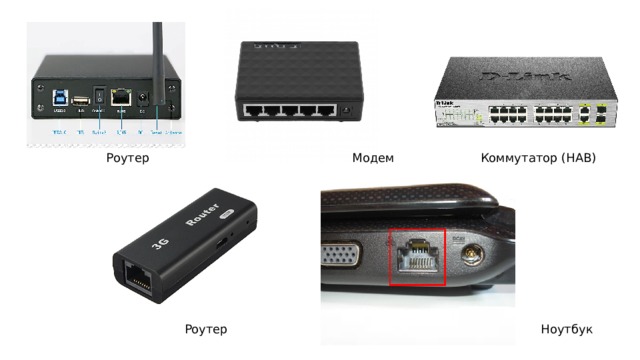

Роутер Модем Коммутатор (HAB)

Роутер Ноутбук

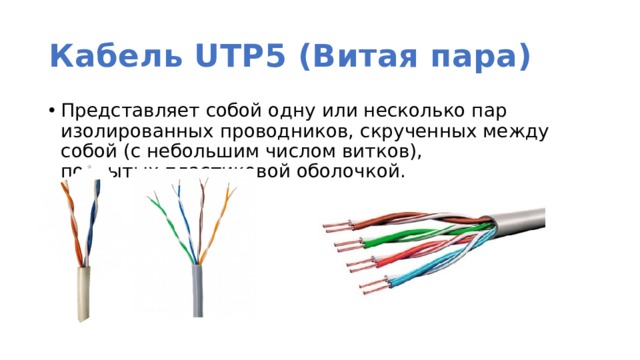

Кабель UTP5 (Витая пара)

• Представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков), покрытых пластиковой оболочкой.

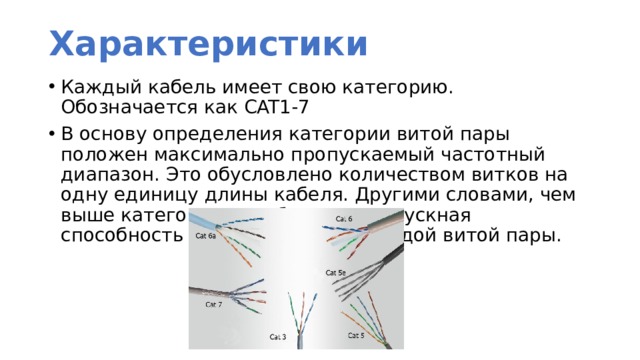

Характеристики

• Каждый кабель имеет свою категорию. Обозначается как CAT1-7
• В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. Другими словами, чем выше категория, тем больше пропускная способность и больше витков каждой витой пары.

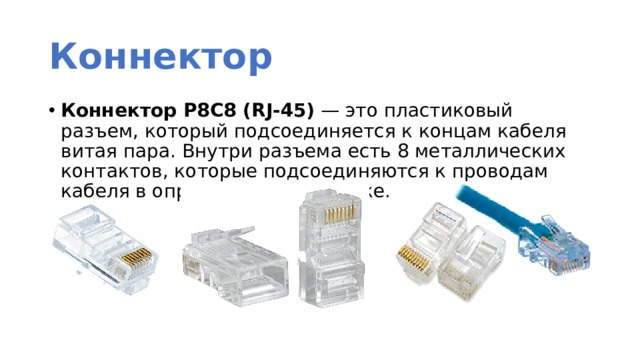

Коннектор

• Коннектор P8C8 (RJ-45)  — это пластиковый разъем, который подсоединяется к концам кабеля витая пара. Внутри разъема есть 8 металлических контактов, которые подсоединяются к проводам кабеля в определенном порядке.

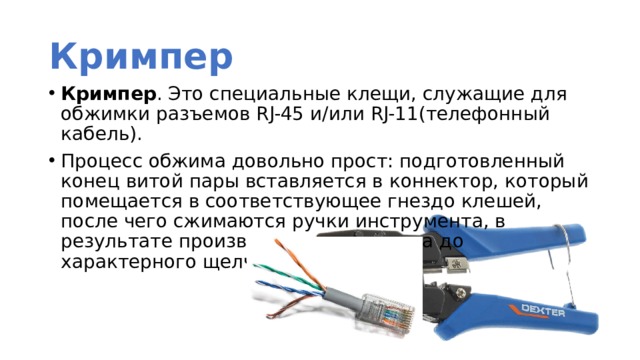

Кримпер

• Кримпер . Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11(телефонный кабель).
• Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.

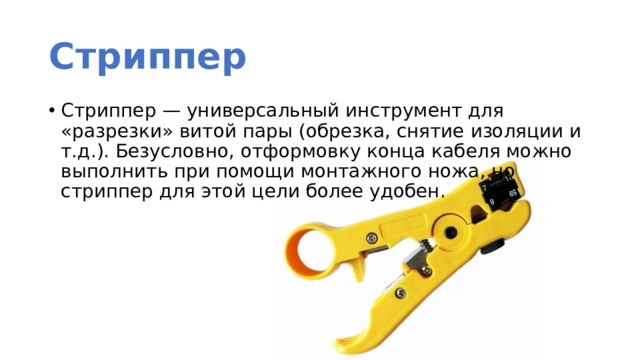

Стриппер

• Стриппер — универсальный инструмент для «разрезки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.

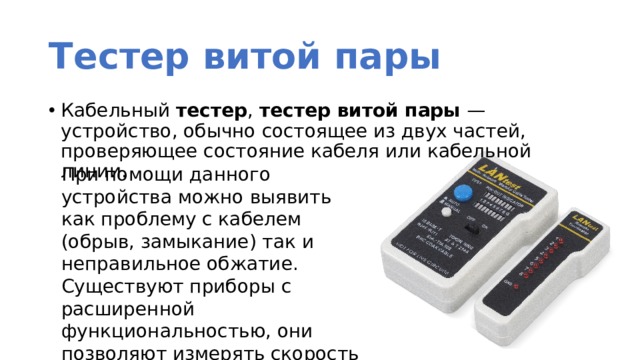

Тестер витой пары

• Кабельный  тестер ,  тестер витой пары  — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии.

При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

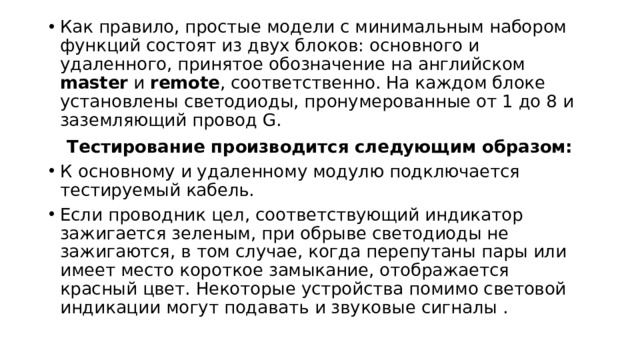

• Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote , соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место короткое замыкание, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и звуковые сигналы .

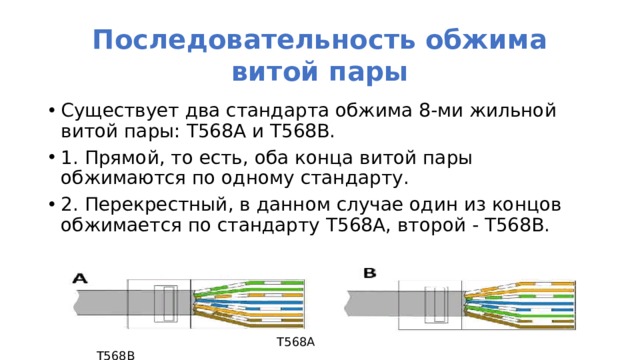

Последовательность обжима витой пары

• Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В.
• 1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
• 2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй - Т568В.

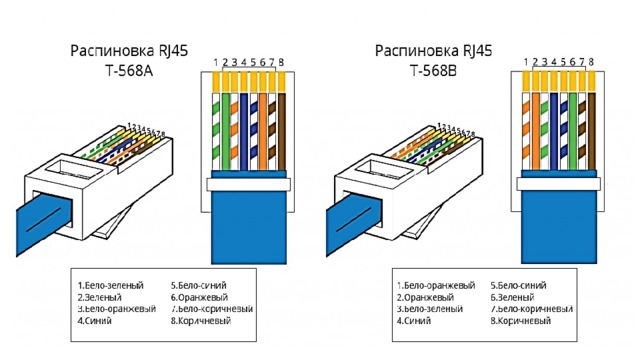

T568A T568B

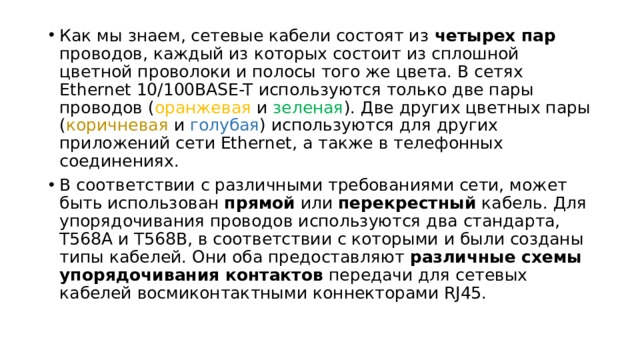

• Как мы знаем, сетевые кабели состоят из четырех пар проводов, каждый из которых состоит из сплошной цветной проволоки и полосы того же цвета. В сетях Ethernet 10/100BASE-T используются только две пары проводов ( оранжевая и зеленая ). Две других цветных пары ( коричневая и голубая ) используются для других приложений сети Ethernet, а также в телефонных соединениях.
• В соответствии с различными требованиями сети, может быть использован прямой или перекрестный кабель. Для упорядочивания проводов используются два стандарта, T568A и T568B, в соответствии с которыми и были созданы типы кабелей. Они оба предоставляют различные схемы упорядочивания контактов передачи для сетевых кабелей восмиконтактными коннекторами RJ45.

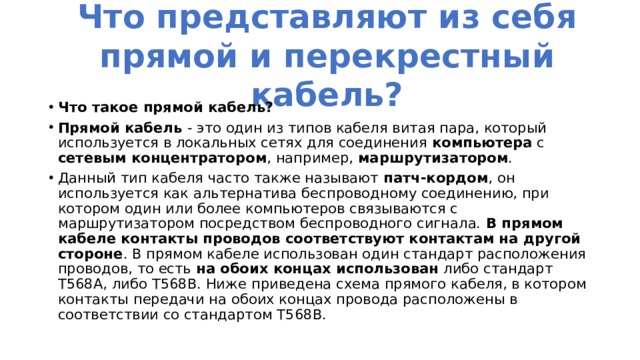

Что представляют из себя прямой и перекрестный кабель?

• Что такое прямой кабель?
• Прямой кабель - это один из типов кабеля витая пара, который используется в локальных сетях для соединения компьютера с сетевым концентратором , например, маршрутизатором .

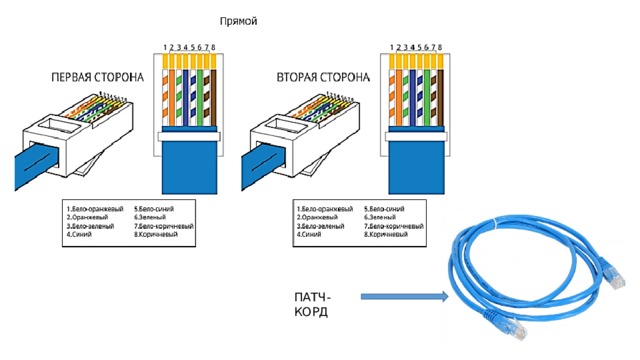

• Данный тип кабеля часто также называют патч-кордом , он используется как альтернатива беспроводному соединению, при котором один или более компьютеров связываются с маршрутизатором посредством беспроводного сигнала. В прямом кабеле контакты проводов соответствуют контактам на другой стороне . В прямом кабеле использован один стандарт расположения проводов, то есть на обоих концах использован либо стандарт T568A, либо T568B. Ниже приведена схема прямого кабеля, в котором контакты передачи на обоих концах провода расположены в соответствии со стандартом T568B.

ПАТЧ-КОРД

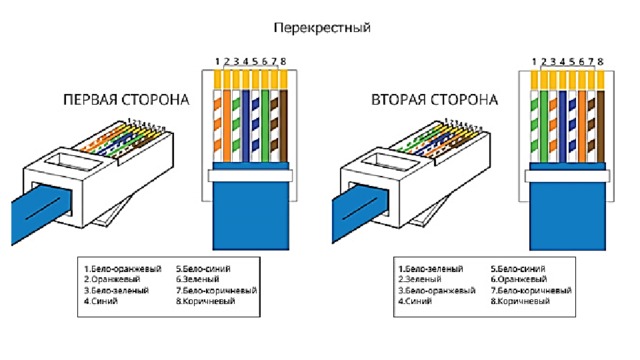

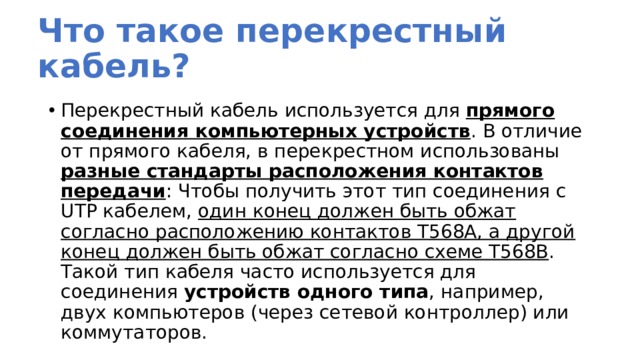

Что такое перекрестный кабель?

• Перекрестный кабель используется для прямого соединения компьютерных устройств . В отличие от прямого кабеля, в перекрестном использованы разные стандарты расположения контактов передачи : Чтобы получить этот тип соединения с UTP кабелем, один конец должен быть обжат согласно расположению контактов T568A, а другой конец должен быть обжат согласно схеме T568B . Такой тип кабеля часто используется для соединения устройств одного типа , например, двух компьютеров (через сетевой контроллер) или коммутаторов.

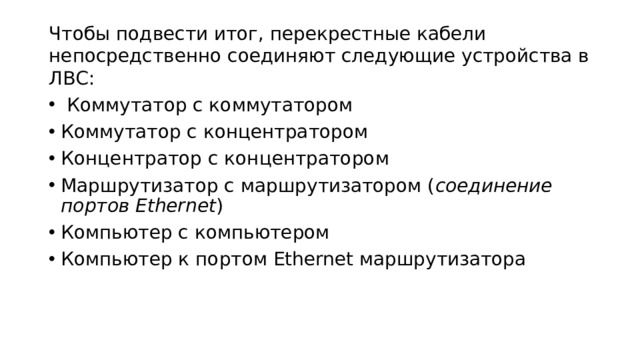

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в ЛВС:

•   Коммутатор с коммутатором
• Коммутатор с концентратором
• Концентратор с концентратором
• Маршрутизатор с маршрутизатором ( соединение портов Ethernet )
• Компьютер с компьютером
• Компьютер к портом Ethernet маршрутизатора

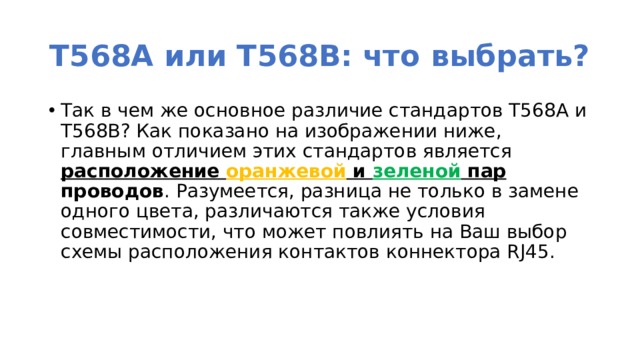

T568A или T568B: что выбрать?

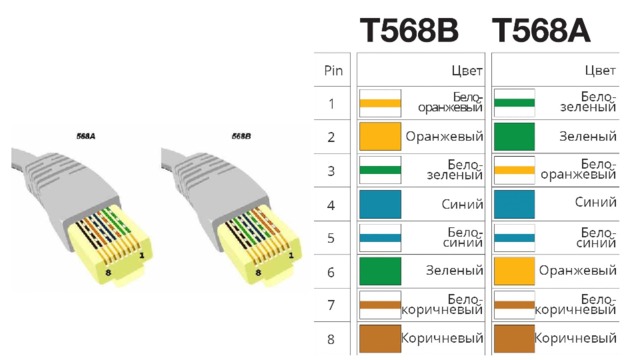

• Так в чем же основное различие стандартов T568A и T568B? Как показано на изображении ниже, главным отличием этих стандартов является расположение оранжевой и зеленой пар проводов . Разумеется, разница не только в замене одного цвета, различаются также условия совместимости, что может повлиять на Ваш выбор схемы расположения контактов коннектора RJ45.

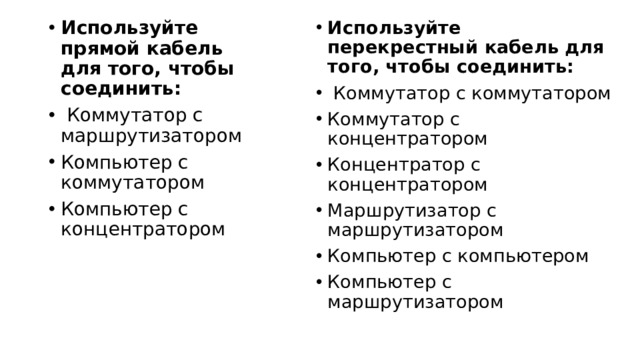

• Используйте перекрестный кабель для того, чтобы соединить:
•   Коммутатор с коммутатором
• Коммутатор с концентратором
• Концентратор с концентратором
• Маршрутизатор с маршрутизатором
• Компьютер с компьютером
• Компьютер с маршрутизатором

• Используйте прямой кабель для того, чтобы соединить:
•   Коммутатор с маршрутизатором
• Компьютер с коммутатором
• Компьютер с концентратором

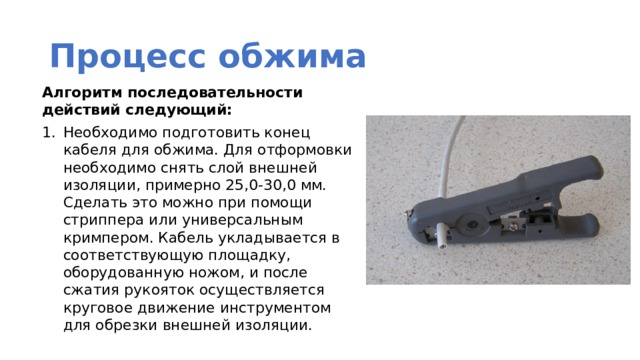

Процесс обжима

Алгоритм последовательности действий следующий:

• Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.

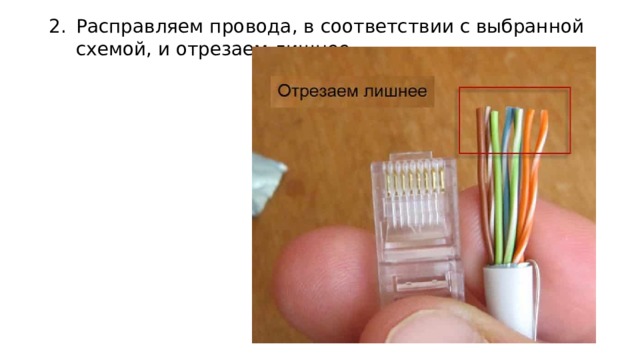

• Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.

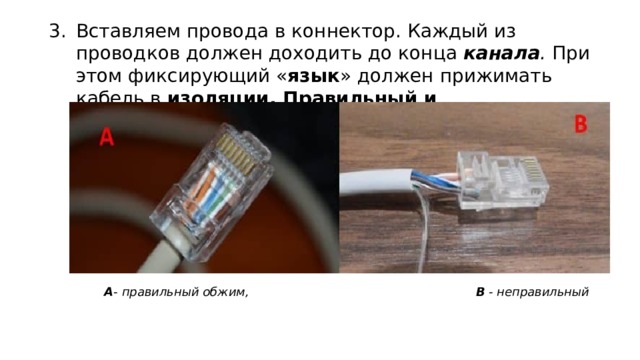

• Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала . При этом фиксирующий « язык » должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.

А - правильный обжим, В - неправильный

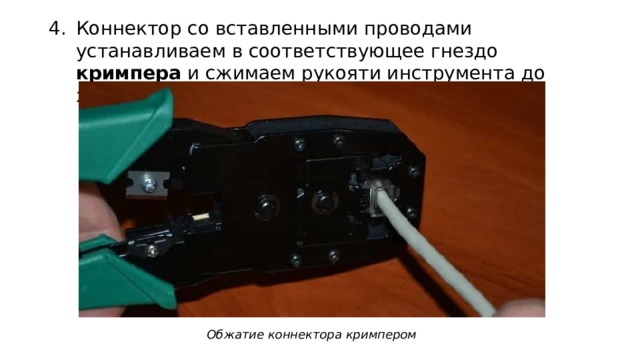

• Коннектор со вставленными проводами устанавливаем в соответствующее гнездо кримпера и сжимаем рукояти инструмента до характерного треска.

Обжатие коннектора кримпером

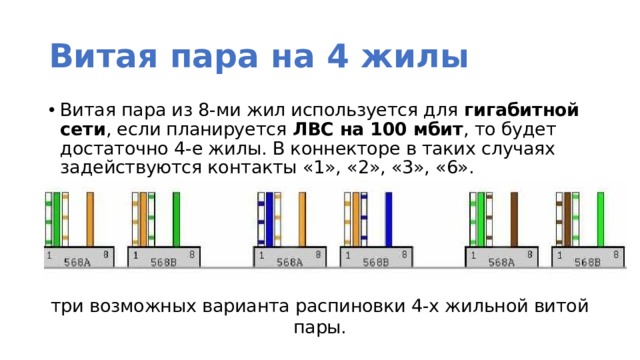

Витая пара на 4 жилы

• Витая пара из 8-ми жил используется для гигабитной сети , если планируется ЛВС на 100 мбит , то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6».

три возможных варианта распиновки 4-х жильной витой пары.

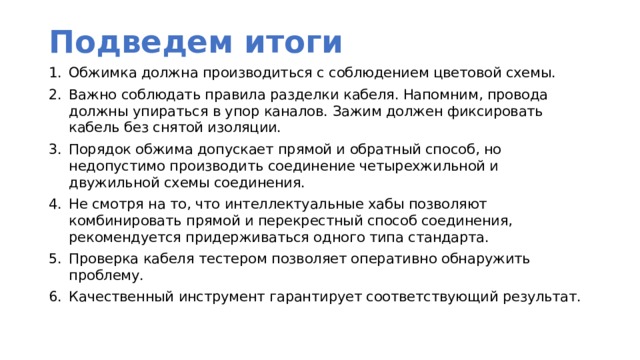

Подведем итоги

• Обжимка должна производиться с соблюдением цветовой схемы.
• Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции.
• Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
• Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
• Проверка кабеля тестером позволяет оперативно обнаружить проблему.
• Качественный инструмент гарантирует соответствующий результат.

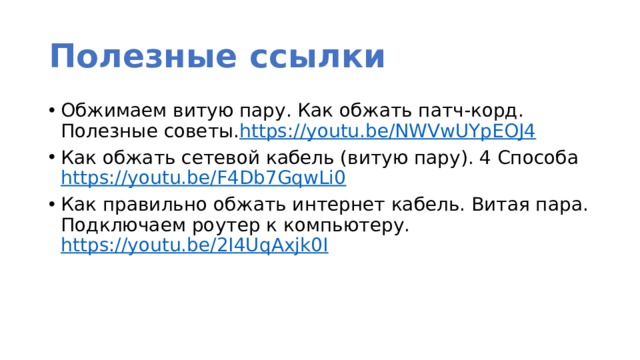

Полезные ссылки
