Магистрально-модульный принцип построения компьютера

Магистрально-модульный принцип построения компьютера

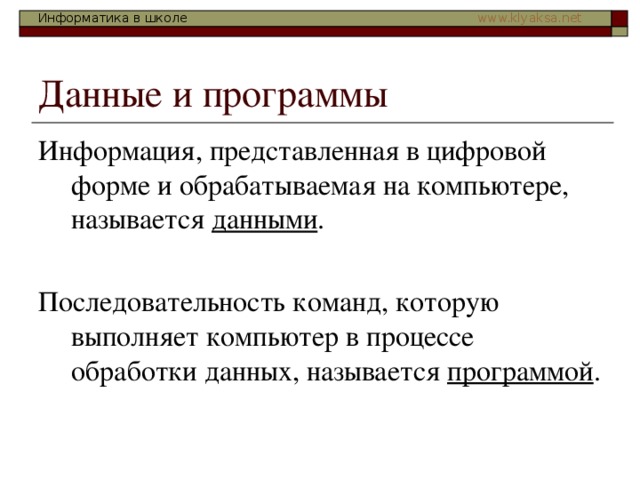

данными

программой

Обработка данных на компьютере

• Пользователь запускает программу, хранящуюся в долговременной памяти, она загружается в оперативную и начинает выполняться.
• Выполнение: процессор считывает команды и выполняет их. Необходимые данные загружаются в оперативную память из долговременной памяти или вводятся с помощью устройств ввода.
• Выходные (полученные) данные записываются процессором в оперативную или долговременную память, а также предоставляются пользователю с помощью устройств вывода информации.

Магистрально-модульное устройство компьютера

Процессор Обработка данных

Оперативная память Хранение данных и программ

Шина данных

Магистраль

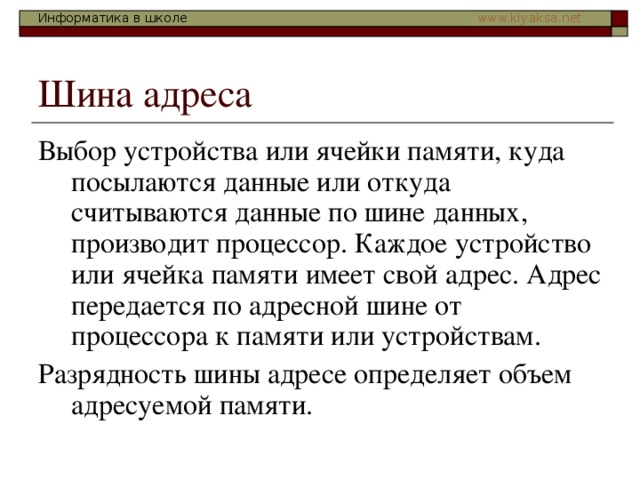

Шина адреса

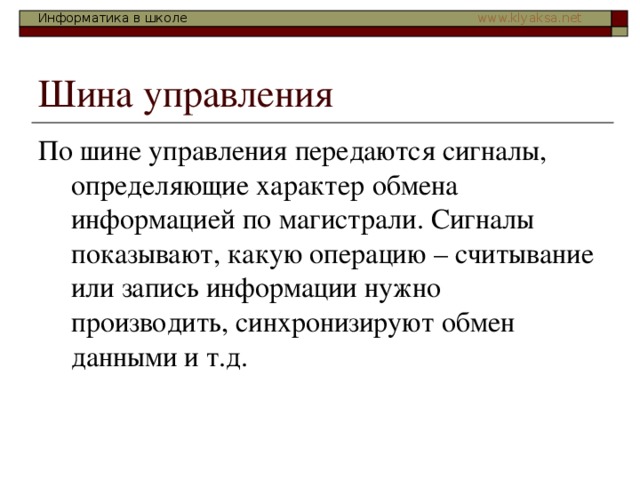

Шина управления

Хранение данных и программ

Ввод данных

Вывод данных

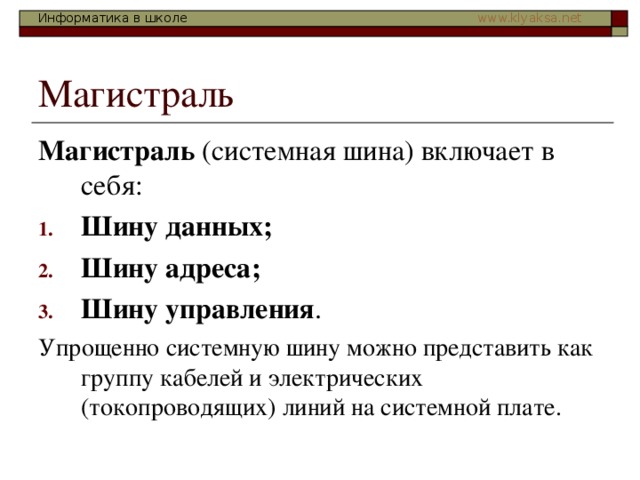

Магистраль

• Шину данных;
• Шину адреса;
• Шину управления

Упрощенно системную шину можно представить как группу кабелей и электрических (токопроводящих) линий на системной плате.

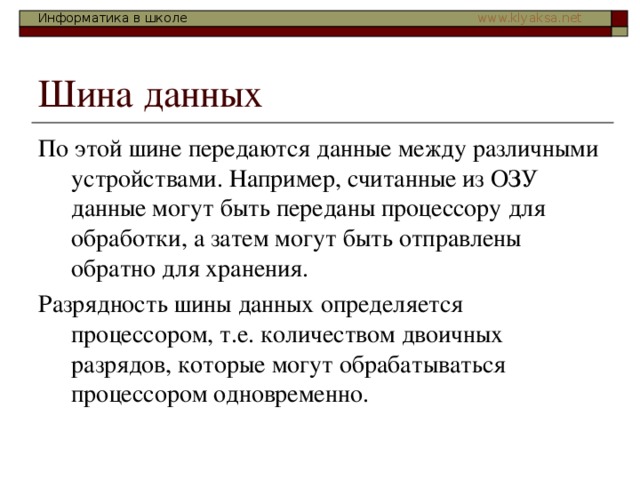

По этой шине передаются данные между различными устройствами. Например, считанные из ОЗУ данные могут быть переданы процессору для обработки, а затем могут быть отправлены обратно для хранения.

Разрядность шины данных определяется процессором, т.е. количеством двоичных разрядов, которые могут обрабатываться процессором одновременно.
