Магнитное поле проводника с током

Магнитное поле проводника с током

Магнитное поле проводника с током

• При прохождении тока по проводнику вокруг него возникает магнитное поле.

• Магнитные линии этого поля располагаются по окружностям с центром на проводнике.

Направление магнитных линий

• Направление магнитного поля вокруг проводника находится в строгом соответствии с направлением тока

• Направление магнитных линий определяется по правилу буравчика

Напряженность магнитного поля проводника с током

• По мере удаления от проводника магнитные линии располагаются реже
• Напряженность в пространстве, окружающем проводник:

Н – напряженность (А/м)

I – сила тока (А)

r – расстояние от

проводника до данной точки

пространства (м)

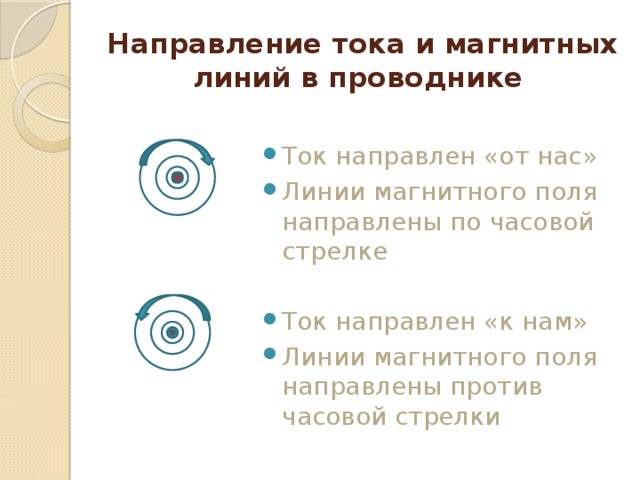

Направление тока и магнитных линий в проводнике

• Ток направлен «от нас»
• Линии магнитного поля направлены по часовой стрелке

• Ток направлен «к нам»
• Линии магнитного поля направлены против часовой стрелки

Для создания сильных магнитных полей при небольших токах проводник изготавливают в виде витка

• Внутри витка магнитные линии имеют одинаковое направление , следовательно интенсивность магнитного поля внутри будет больше , чем около прямолинейного проводника

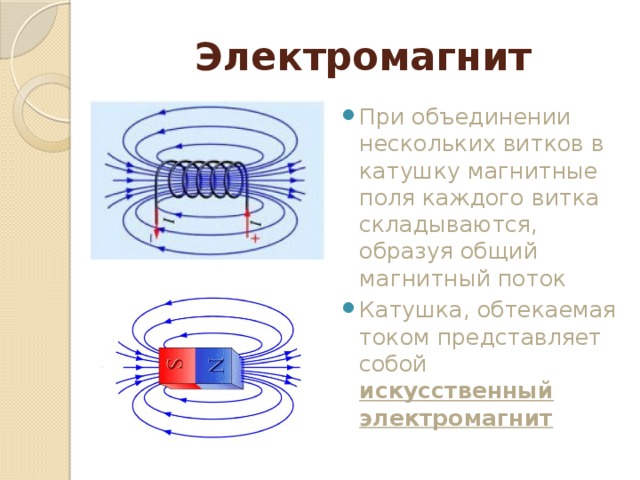

Электромагнит

• При объединении нескольких витков в катушку магнитные поля каждого витка складываются, образуя общий магнитный поток
• Катушка, обтекаемая током представляет собой искусственный электромагнит

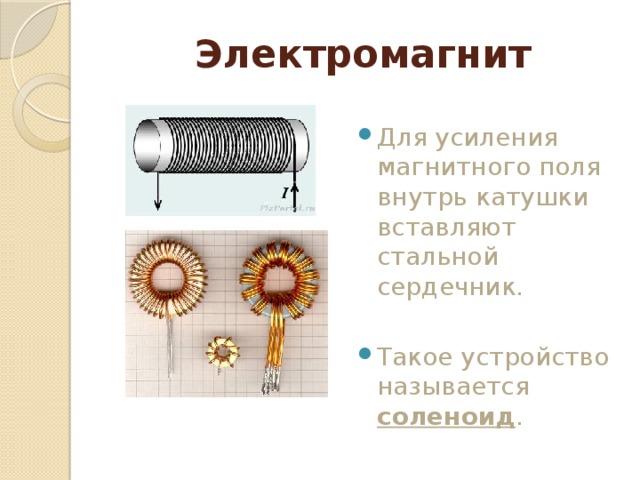

Электромагнит

• Для усиления магнитного поля внутрь катушки вставляют стальной сердечник.

• Такое устройство называется соленоид .

Характеристика электромагнита

• F – магнитодвижущая сила катушки [А]
• w – количество витков
• I – сила тока [А]
• Н – напряженность магнитного поля катушки [А/м]
• l – линейные размеры (длина) катушки [м]

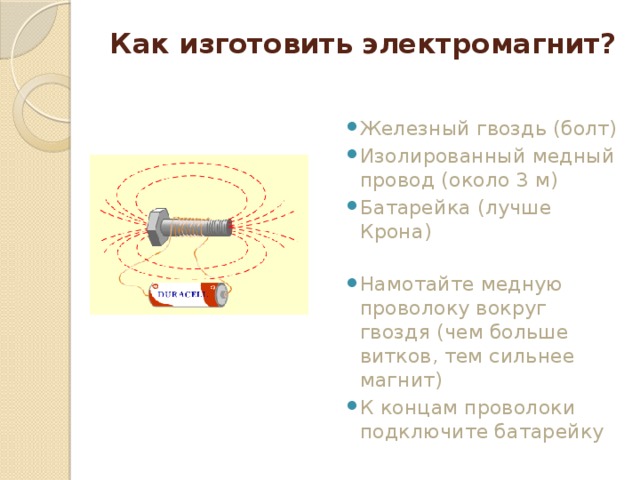

Как изготовить электромагнит?

• Железный гвоздь (болт)
• Изолированный медный провод (около 3 м)
• Батарейка (лучше Крона)

• Намотайте медную проволоку вокруг гвоздя (чем больше витков, тем сильнее магнит)
• К концам проволоки подключите батарейку

Применение электромагнитов

Взаимодействие проводников с током (опыт Ампера)

• Токи одинаково направлены

• Токи противоположно направлены

Взаимодействие проводников с током (опыт Ампера)

• Токи одинаково направлены

• Токи противоположно направлены
