Магнитное поле. 11 класс

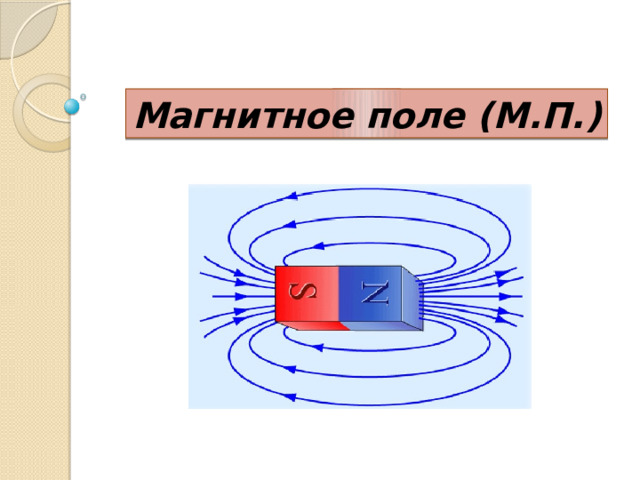

Магнитное поле (М.П.)

ВЫВОДЫ из опытов:

Опыт Эрстеда – существование магнитного поля вокруг проводника с эл.током

Опыт Ампера – магнитное взаимодействие параллельных проводников с эл.током

     

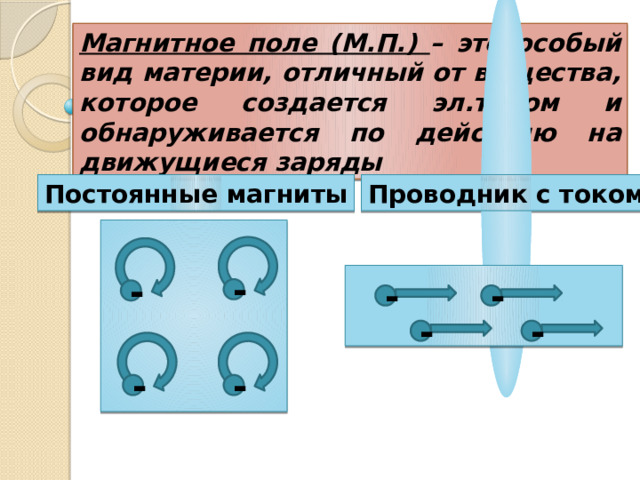

Магнитное поле (М.П.) – это особый вид материи, отличный от вещества, которое создается эл.током и обнаруживается по действию на движущиеся заряды

Проводник с током

Постоянные магниты

-

-

-

-

-

-

-

-

Для изучения магнитного поля используют

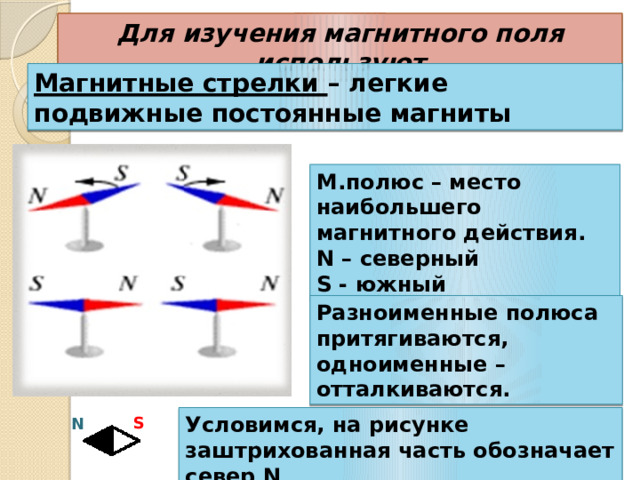

Магнитные стрелки – легкие подвижные постоянные магниты

М.полюс – место наибольшего магнитного действия.

N – северный

S - южный

Разноименные полюса притягиваются, одноименные – отталкиваются.

Условимся, на рисунке заштрихованная часть обозначает север N

S

N

Для изучения магнитного поля используют

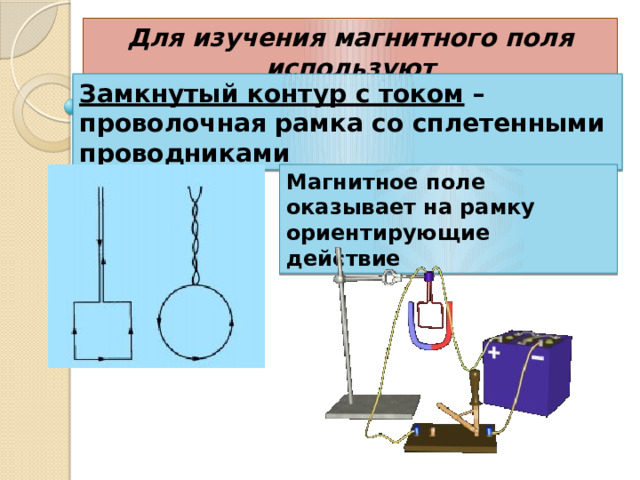

Замкнутый контур с током – проволочная рамка со сплетенными проводниками

Магнитное поле оказывает на рамку ориентирующие действие

Для изучения магнитного поля используют

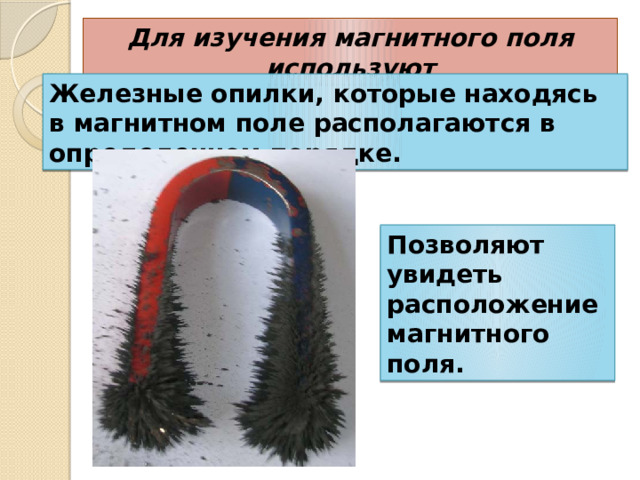

Железные опилки, которые находясь в магнитном поле располагаются в определенном порядке.

Позволяют увидеть расположение магнитного поля.

Одноименные полюса

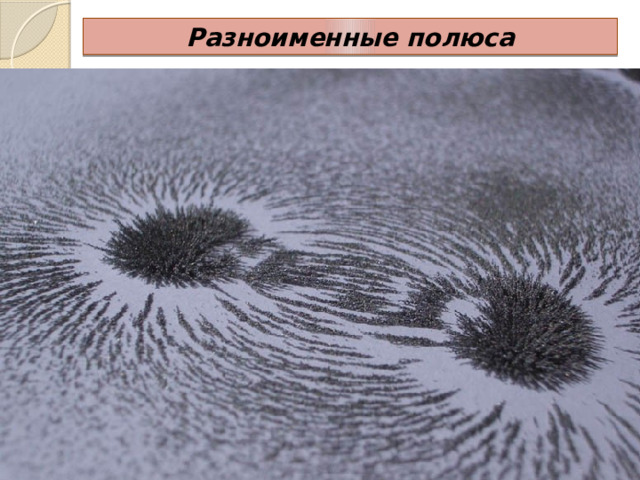

Разноименные полюса

Магнитная индукция

Магнитная индукция – векторная физическая величина, характеризующая действие магнитного поля.

В = [Тл] (Тесла)

За направление вектора принято направление севера магнитной стрелки N

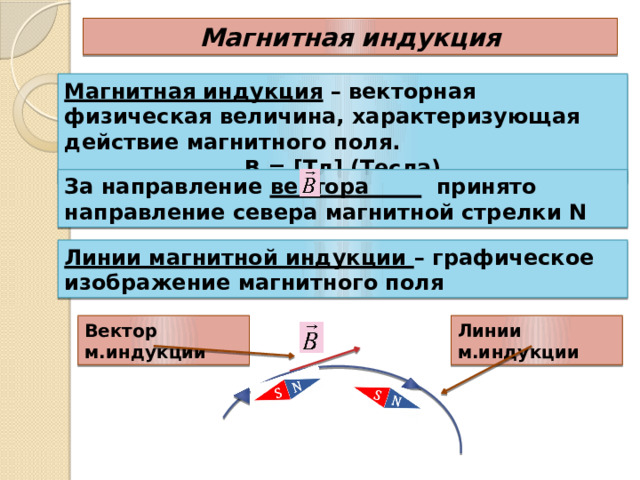

Линии магнитной индукции – графическое изображение магнитного поля

Линии м.индукции

Вектор м.индукции

Магнитная индукция

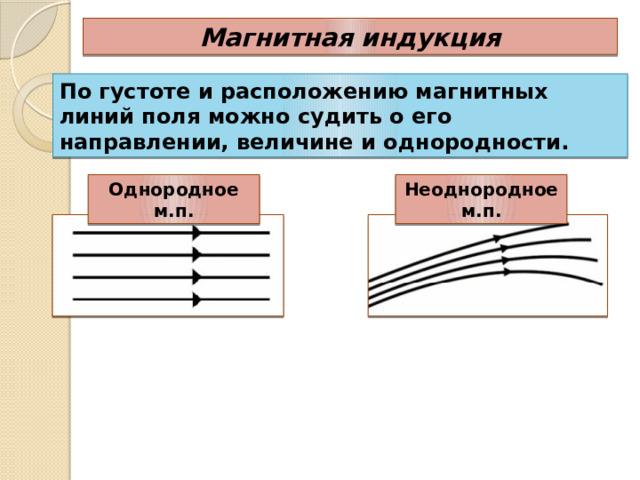

По густоте и расположению магнитных линий поля можно судить о его направлении, величине и однородности.

Однородное м.п.

Неоднородное м.п.

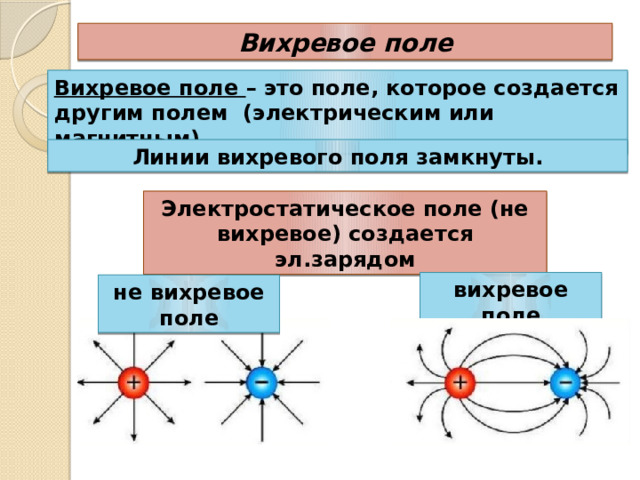

Вихревое поле

Вихревое поле – это поле, которое создается другим полем (электрическим или магнитным)

Линии вихревого поля замкнуты.

Электростатическое поле (не вихревое) создается эл.зарядом

вихревое поле

не вихревое поле

Вихревое поле

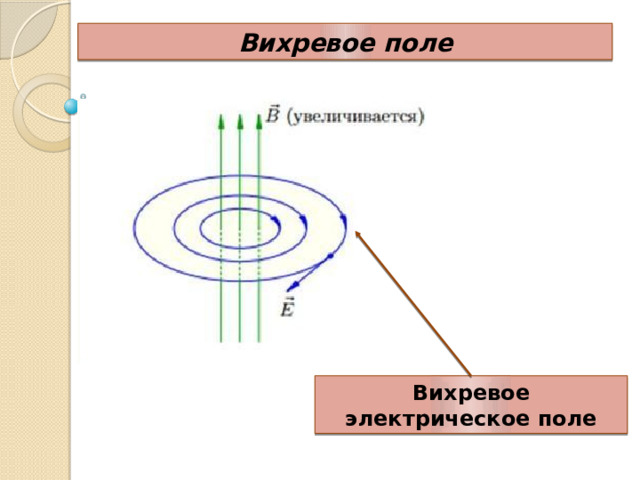

Вихревое электрическое поле

Вихревое поле

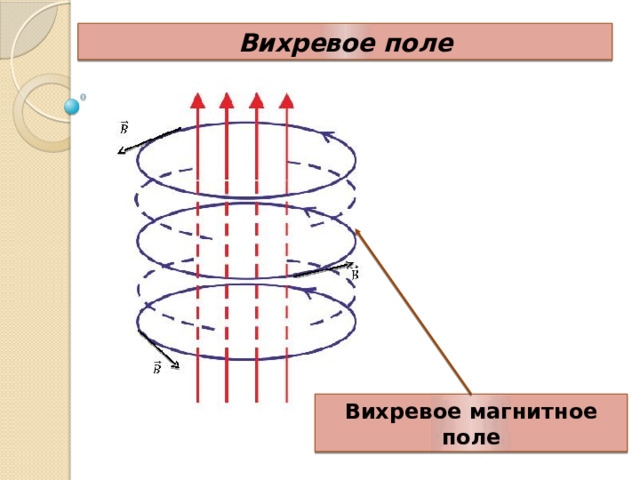

Вихревое магнитное поле

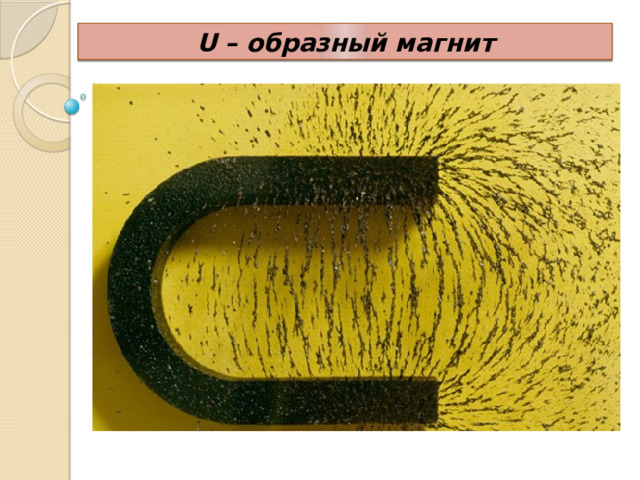

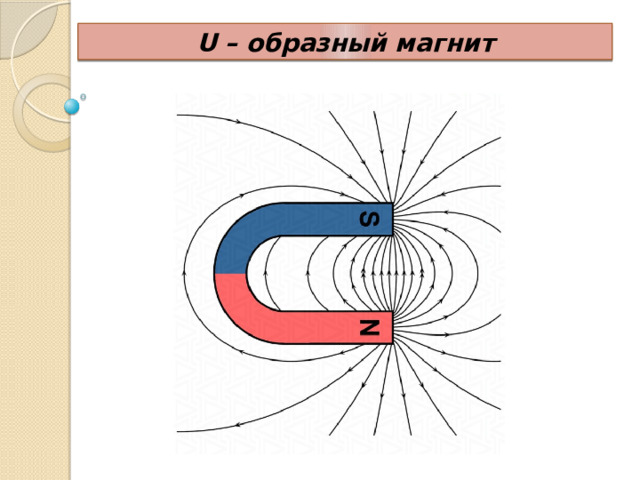

U – образный магнит

U – образный магнит

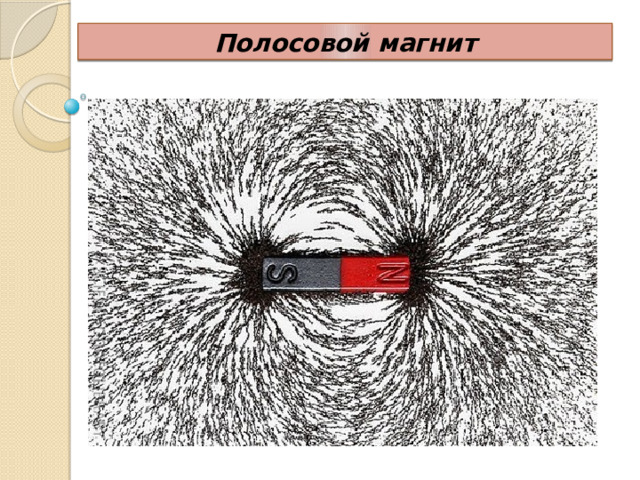

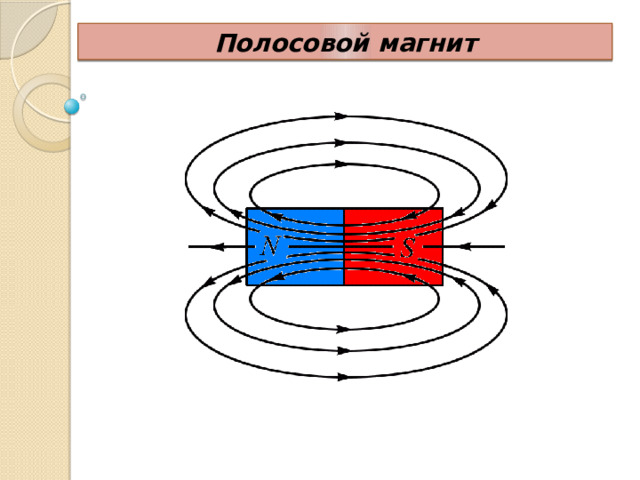

Полосовой магнит

Полосовой магнит

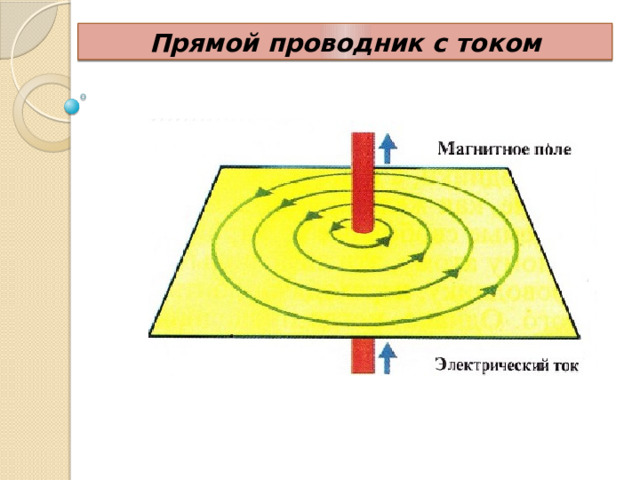

Прямой проводник с током

Прямой проводник с током

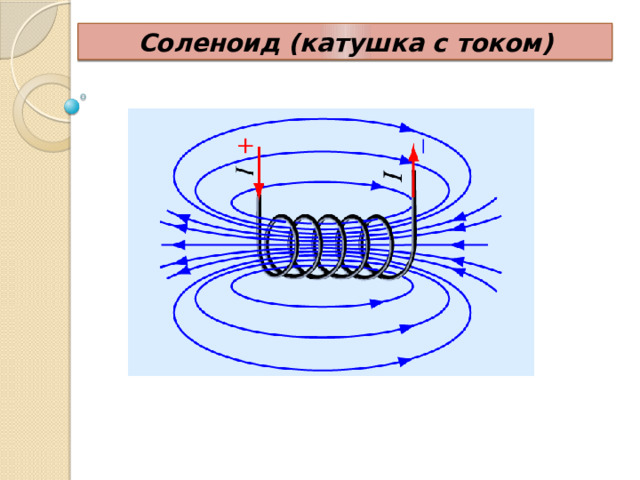

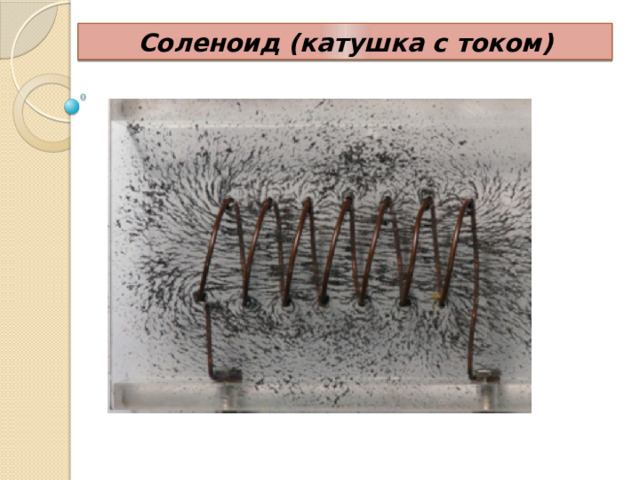

Соленоид (катушка с током)

Соленоид (катушка с током)

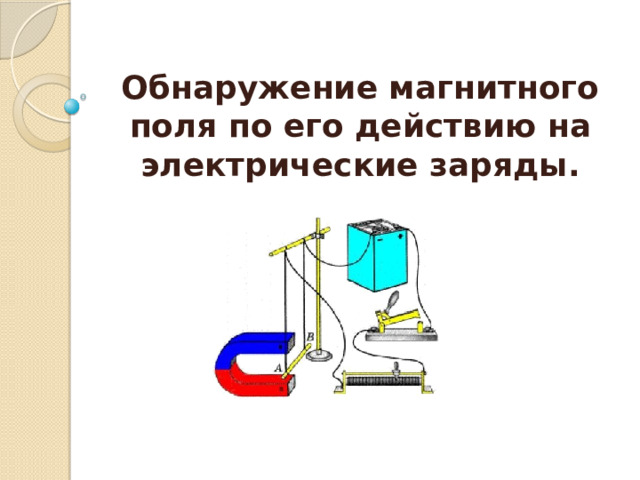

Обнаружение магнитного поля по его действию на электрические заряды.

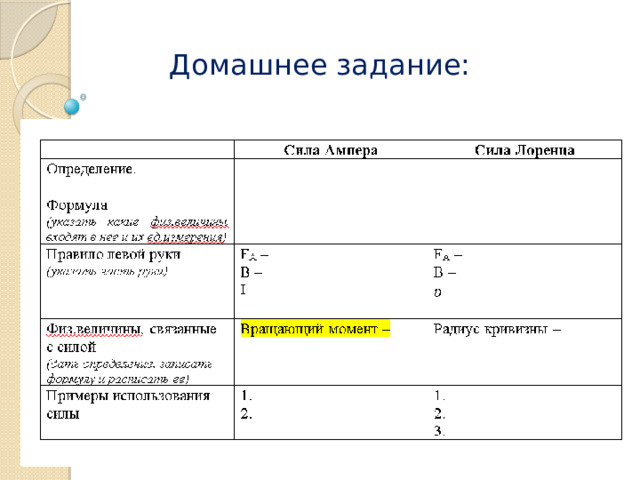

Домашнее задание:
