Магнитное поле.
Категория:
Физика
05.01.2022 23:47
Просмотр содержимого документа
«Магнитное поле.»
Магнитное поле катушки с током. Электромагниты.
Магнитное поле катушки с током
Катушка с током, как и магнитная стрелка, имеет два полюса — северный и южный.
Притяжение железных
опилок катушкой с током

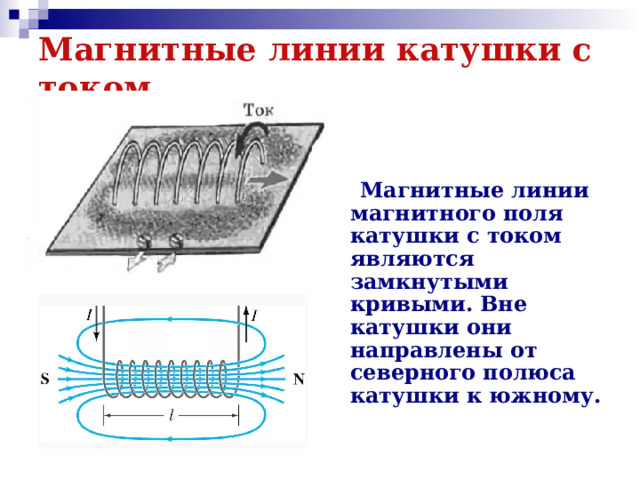

Магнитные линии катушки с током
Магнитные линии магнитного поля катушки с током являются замкнутыми кривыми. Вне катушки они направлены от северного полюса катушки к южному.

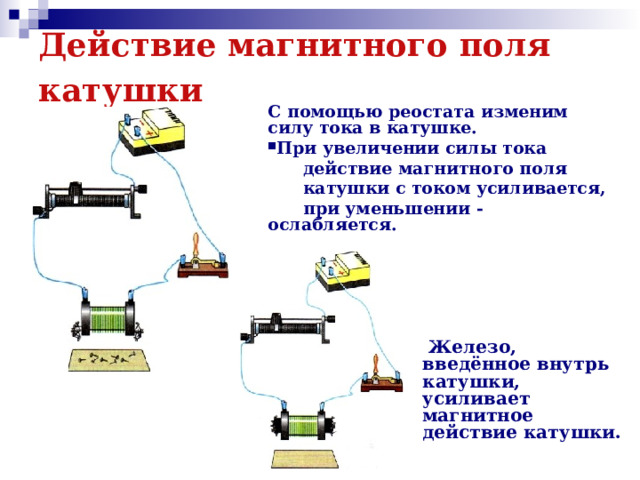

Действие магнитного поля катушки
С помощью реостата изменим силу тока в катушке.
- При увеличении силы тока
действие магнитного поля
катушки с током усиливается,
при уменьшении -ослабляется.
Железо, введённое внутрь катушки, усиливает магнитное действие катушки.

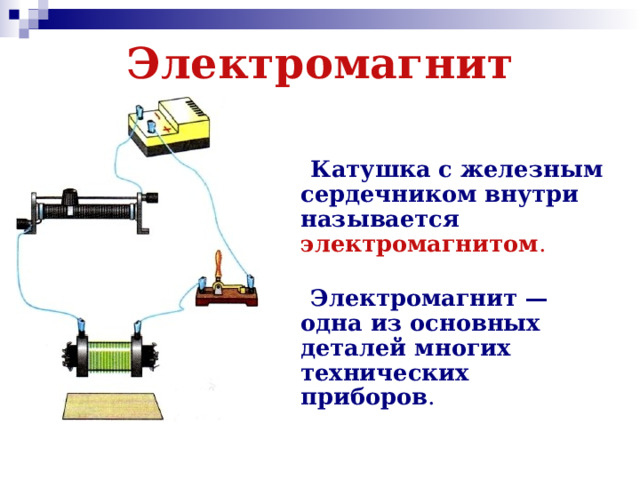

Электромагнит
Катушка с железным сердечником внутри называется электромагнитом .
Электромагнит — одна из основных деталей многих технических приборов .

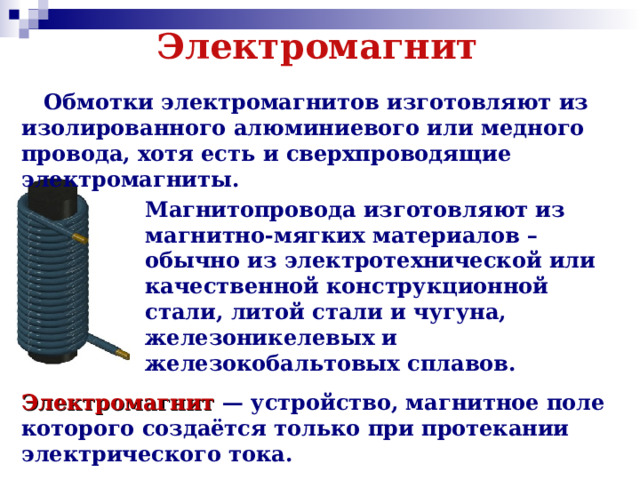

Электромагнит
Обмотки электромагнитов изготовляют из изолированного алюминиевого или медного провода, хотя есть и сверхпроводящие электромагниты.
Магнитопровода изготовляют из магнитно-мягких материалов – обычно из электротехнической или качественной конструкционной стали, литой стали и чугуна, железоникелевых и железокобальтовых сплавов.
Электромагнит — устройство, магнитное поле которого создаётся только при протекании электрического тока.

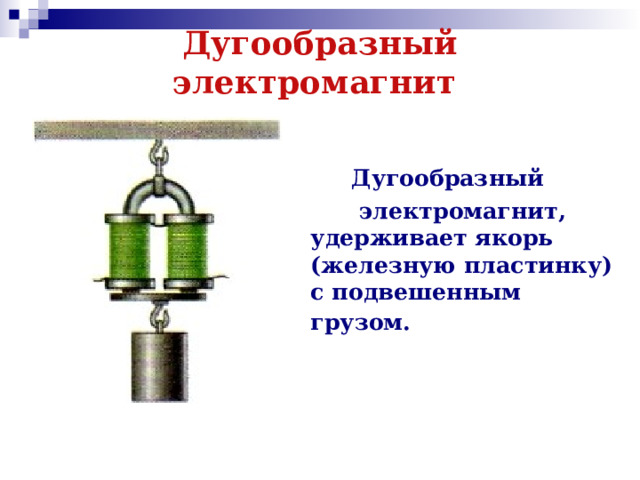

Дугообразный электромагнит
Дугообразный
электромагнит, удерживает якорь (железную пластинку) с подвешенным грузом.

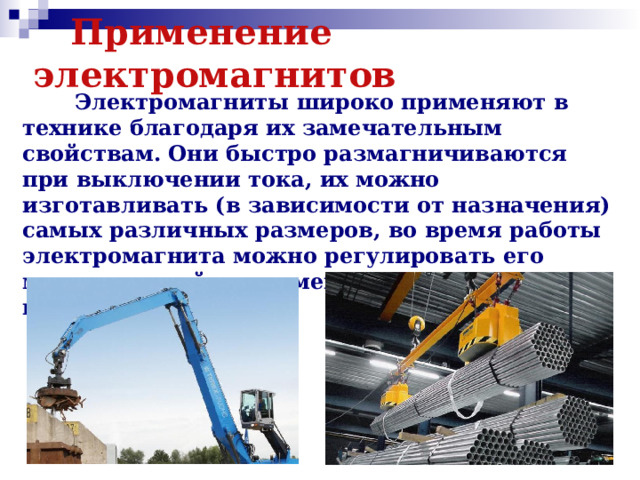

Применение электромагнитов
Электромагниты широко применяют в технике благодаря их замечательным свойствам. Они быстро размагничиваются при выключении тока, их можно изготавливать (в зависимости от назначения) самых различных размеров, во время работы электромагнита можно регулировать его магнитное действие, меняя силу тока в катушке.
Применение электромагнитов

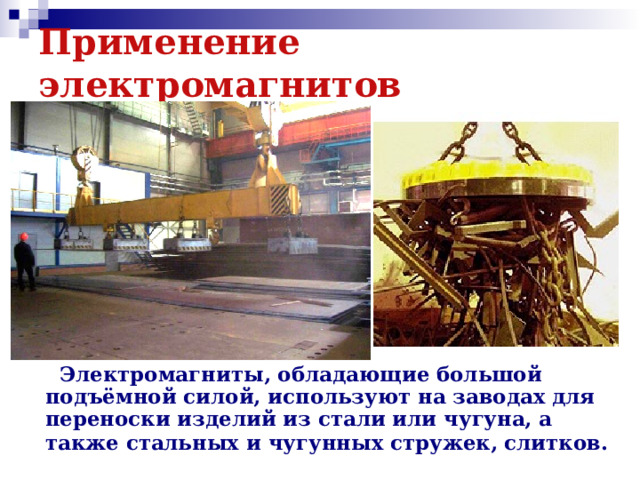

Электромагниты, обладающие большой подъёмной силой, используют на заводах для переноски изделий из стали или чугуна, а также стальных и чугунных стружек, слитков.
Применение электромагнитов

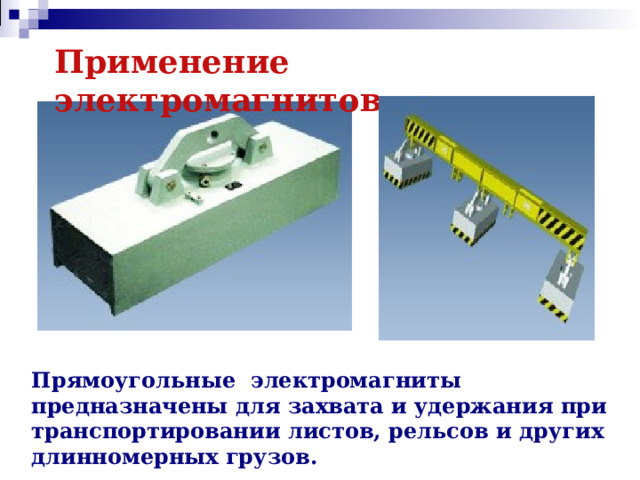

Прямоугольные электромагниты предназначены для захвата и удержания при транспортировании листов, рельсов и других длинномерных грузов.
Применение электромагнитов

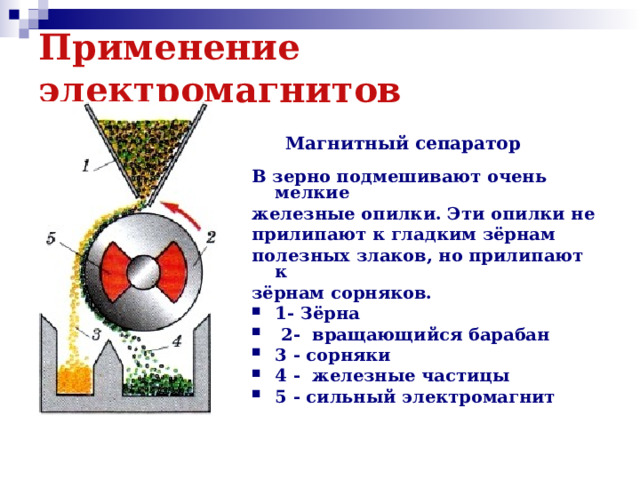

Магнитный сепаратор
В зерно подмешивают очень мелкие
железные опилки. Эти опилки не
прилипают к гладким зёрнам
полезных злаков, но прилипают к
зёрнам сорняков.
- 1- Зёрна
- 2- вращающийся барабан
- 3 - сорняки
- 4 - железные частицы
- 5 - сильный электромагнит

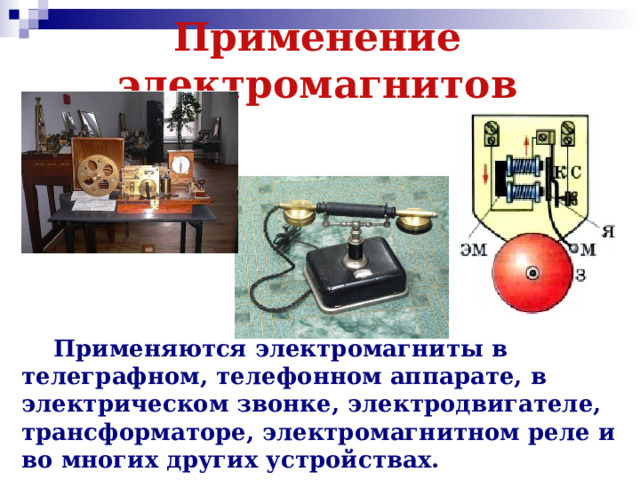

Применение электромагнитов
Применяются электромагниты в телеграфном, телефонном аппарате, в электрическом звонке, электродвигателе, трансформаторе, электромагнитном реле и во многих других устройствах.
Применение электромагнитов

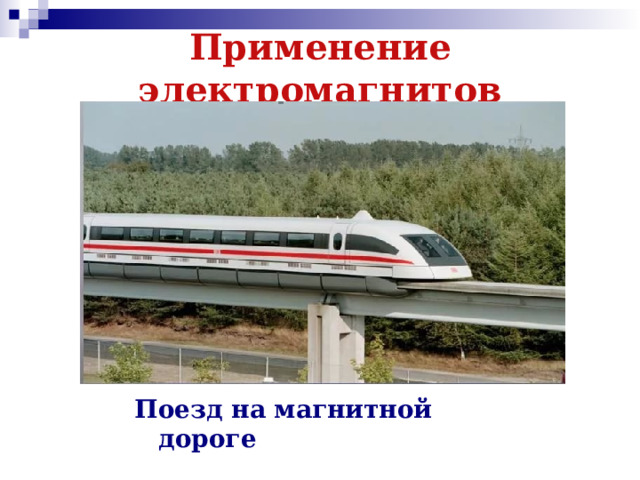

Поезд на магнитной дороге
Это интересно…
Магниты, прикрепляющиеся на холодильник, стали настолько популярны, что являются объектом коллекционирования. Так на текущий момент рекорд по числу собранных магнитов принадлежит Луизе Гринфарб (США). В настоящий момент в Книге рекордов Гиннеса за ней зарегистрирован рекорд в 35 000 магнитов.
Магнитная азбука на холодильнике
Это интересно…
Первые электромагниты В.Стержена
Вильям Стержен (1783-1850), английский инженер-электрик, создал первый подковообразный электромагнит, способный удерживать груз больше собственного веса (200-граммовый электромагнит был способен удерживать 4 кг железа).
Это интересно…
Джозеф Генри (1797-1878) – американский физик.
В 1827 г. исследовал различные методы намотки провода для получения электромагнита.
Создал 29-килограммовый магнит, удерживающий гигантский по тем временам вес – 936 кг.
Это интересно…

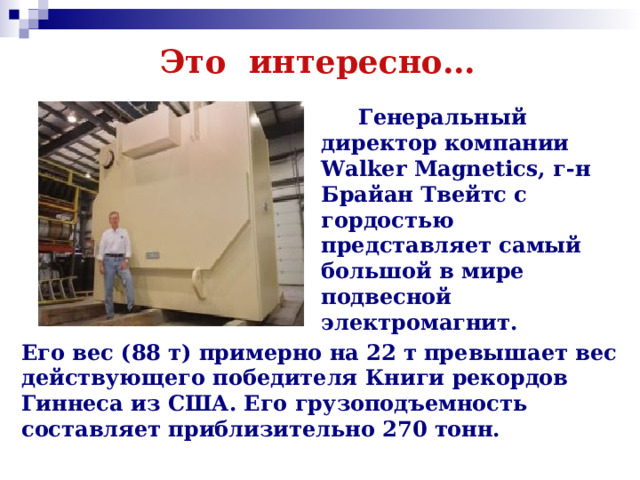

Генеральный директор компании Walker Magnetics, г-н Брайан Твейтс с гордостью представляет самый большой в мире подвесной электромагнит.
Его вес (88 т) примерно на 22 т превышает вес действующего победителя Книги рекордов Гиннеса из США. Его грузоподъемность составляет приблизительно 270 тонн.

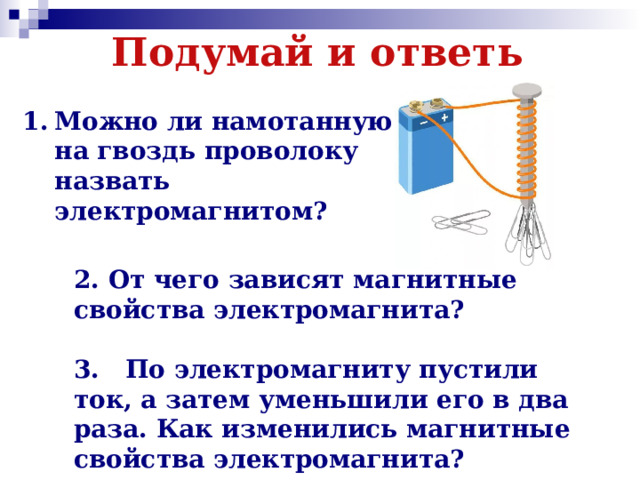

Подумай и ответь
- Можно ли намотанную на гвоздь проволоку назвать электромагнитом?
2. От чего зависят магнитные свойства электромагнита?
3. По электромагниту пустили ток, а затем уменьшили его в два раза. Как изменились магнитные свойства электромагнита?
Домашнее задание
§57,58,59
Упр. 39, стр.167,
упр. 40, стр.168

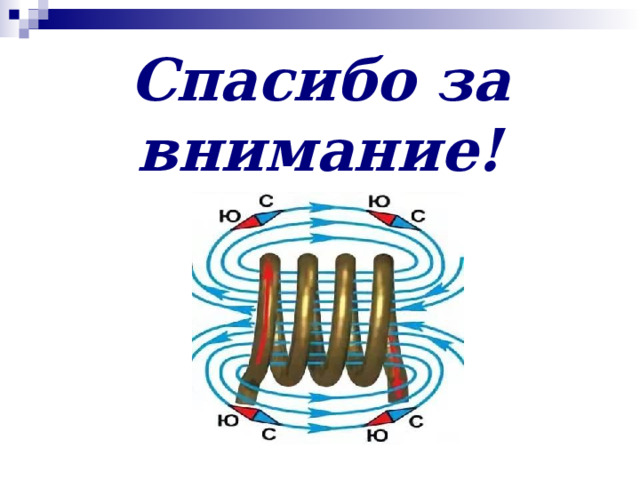

Спасибо за внимание!
