Магнитное поле -9 класс

Магнитное поле

Магнитное поле

Магнитное поле порождается электрическим током.

Электрический ток — это направленное движение заряженных частиц. Следовательно, магнитное поле создаётся движущимися заряженными частицами, как положительными, так и отрицательными.

Анри Ампер (20.01.1775-10.06.1836)

Знаменитый французский физик, математик и естествоиспытатель, член Парижской Академии наук. Он создал первую теорию, которая выражала связь электрических и магнитных явлений. Амперу принадлежит гипотеза о природе магнетизма, он ввел в физику понятие «электрический ток». Джеймс Максвелл назвал Ампера «Ньютоном электричества».

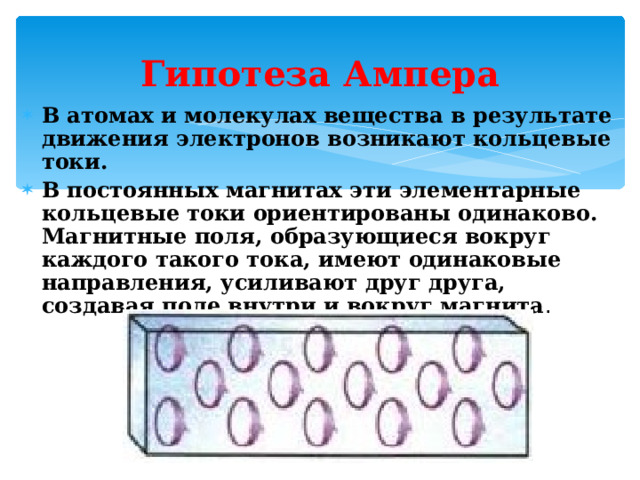

Гипотеза Ампера

• В атомах и молекулах вещества в результате движения электронов возникают кольцевые токи.
• В постоянных магнитах эти элементарные кольцевые токи ориентированы одинаково. Магнитные поля, образующиеся вокруг каждого такого тока, имеют одинаковые направления, усиливают друг друга, создавая поле внутри и вокруг магнита .

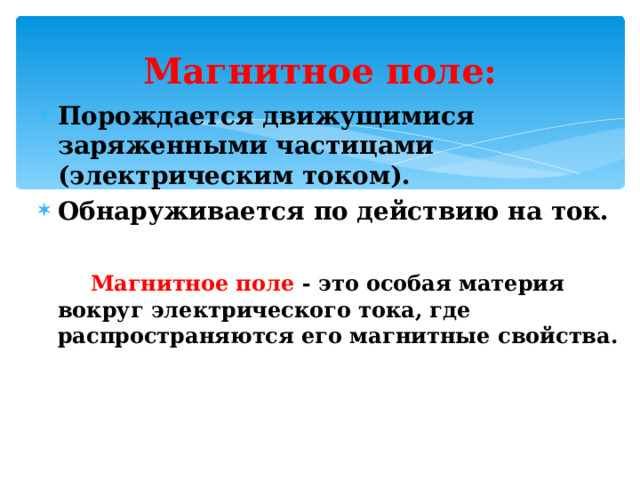

Магнитное поле:

• Порождается движущимися заряженными частицами (электрическим током).
• Обнаруживается по действию на ток.

Магнитное поле - это особая материя вокруг электрического тока, где распространяются его магнитные свойства.

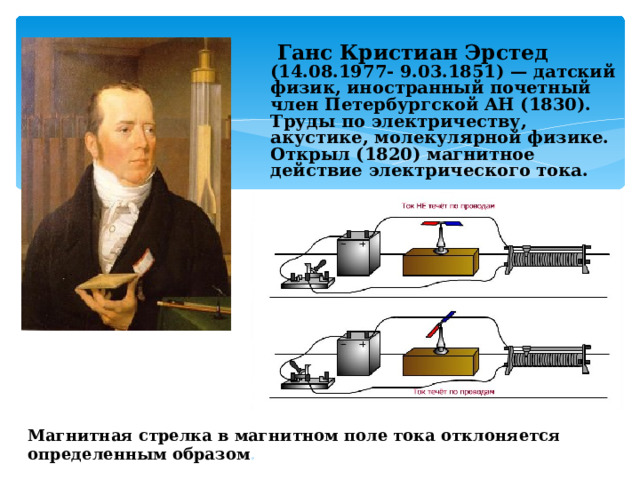

Ганс Кристиан Эрстед (14.08.1977- 9.03.1851) — датский физик, иностранный почетный член Петербургской АН (1830). Труды по электричеству, акустике, молекулярной физике. Открыл (1820) магнитное действие электрического тока.

Опыт Эрстеда (1820г.)

Магнитная стрелка в магнитном поле тока отклоняется определенным образом .

Магнитные линии

Магнитные линии - это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитном поле.

В любой точке магнитной линии касательная к ней совпадает с осью магнитной стрелки, помещённой в эту точку.

Магнитные линии

Магнитные линии являются замкнутыми. Например, картина магнитных линий прямого проводника с током представляет собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику.

Направление магнитных линий

За направление магнитной линии в какой-либо её точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещённой в эту точку.

Магнитные линии

Магнитные линии ближе друг к другу в тех местах, где магнитное поле сильнее.

По картине магнитных линий можно судить не только о направлении, но и о величине магнитного поля .

Картина магнитного поля постоянного полосового магнита

Магнитные линии выходят из северного полюса магнита и входят в южный. Внутри магнита они направлены от южного полюса к северному.

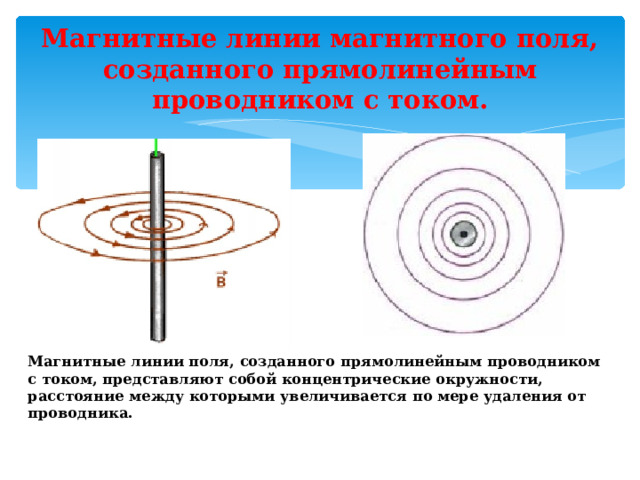

Магнитные линии магнитного поля, созданного прямолинейным проводником с током.

Магнитные линии поля, созданного прямолинейным проводником

с током, представляют собой концентрические окружности,

расстояние между которыми увеличивается по мере удаления от

проводника.

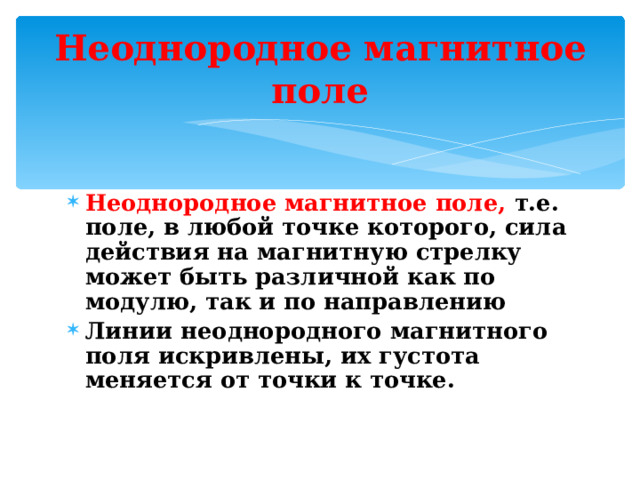

Неоднородное магнитное поле

• Неоднородное магнитное поле, т.е. поле, в любой точке которого, сила действия на магнитную стрелку может быть различной как по модулю, так и по направлению
• Линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке.

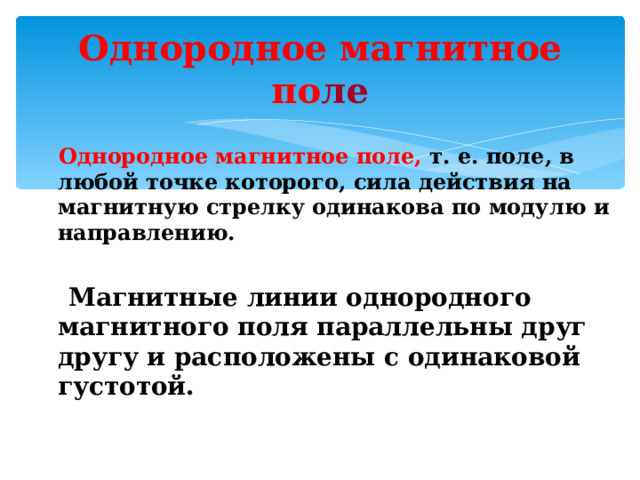

Однородное магнитное по ле

Однородное магнитное поле, т. е. поле, в любой точке которого, сила действия на магнитную стрелку одинакова по модулю и направлению.

Магнитные линии однородного магнитного поля параллельны друг другу и расположены с одинаковой густотой.

Магнитное поле соленоида

Соленоид — проволочная цилиндрическая катушка с током.

Поле внутри соленоида можно считать

однородным, если длина соленоида

значительно больше его диаметра (вне

соленоида поле неоднородно, его

магнитные линии расположены

примерно так же, как у полосового

магнита).

Однородным является поле внутри постоянного

полосового магнита в центральной его части.

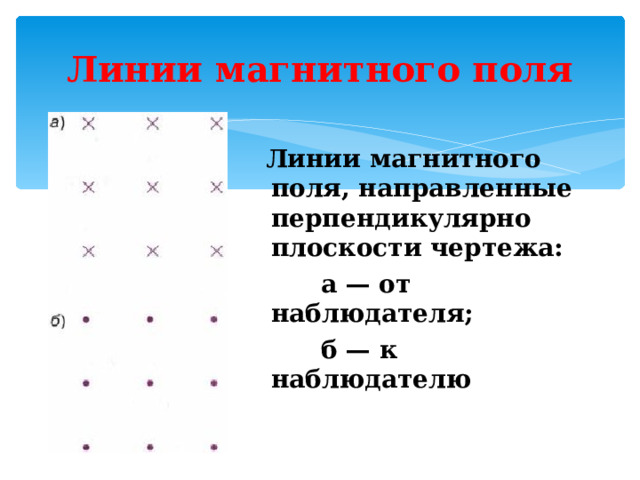

Линии магнитного поля

Линии магнитного поля, направленные перпендикулярно плоскости чертежа:

а — от наблюдателя;

б — к наблюдателю

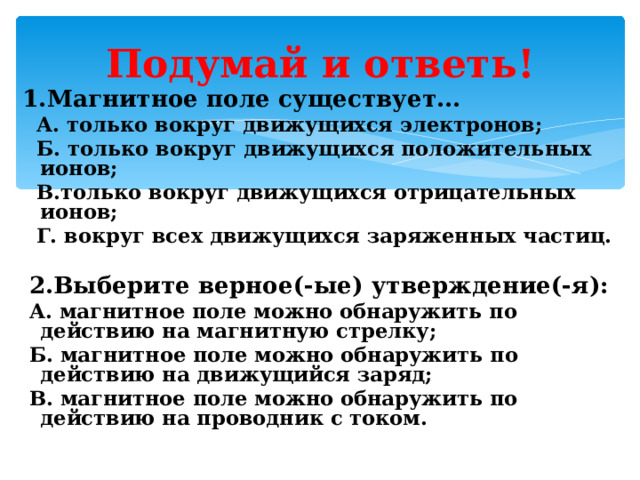

Подумай и ответь!

1.Магнитное поле существует...

А. только вокруг движущихся электронов;

Б. только вокруг движущихся положительных ионов;

В.только вокруг движущихся отрицательных ионов;

Г. вокруг всех движущихся заряженных частиц.

2.Выберите верное(-ые) утверждение(-я):

А. магнитное поле можно обнаружить по действию на магнитную стрелку;

Б. магнитное поле можно обнаружить по действию на движущийся заряд;

В. магнитное поле можно обнаружить по действию на проводник с током.

Подумай и ответь!

3.Направление магнитных линий в данной точке пространства совпадает с направлением:

А. силы, действующей на неподвижный заряд

в этой точке;

Б.силы, действующей на движущийся заряд в

этой точке;

В. северного полюса магнитной стрелки,

помещенной в эту точку;

Г. южного полюса магнитной стрелки,

помещенной в эту точку.

Подумай и ответь!

4.Выберите верное(-ые) утверждение(-я): А. магнитные линии замкнуты; Б. магнитные линии гуще располагаются в

тех областях, где магнитное поле сильнее; В. направление силовых линий совпадает с

направлением северного полюса магнитной

стрелки, помещенной в изучаемую точку.

Подумай и ответь!

5.Как выглядят магнитные линии однородного магнитного поля?

А. Магнитные линии параллельны друг другу,

расположены с одинаковой частотой;

Б. Магнитные линии параллельны друг другу,

расположены на разных расстояниях друг от

друга;

В. Магнитные линии искривлены, их густота

меняется от точки к точке;

Г. Магнитные линии разомкнуты.

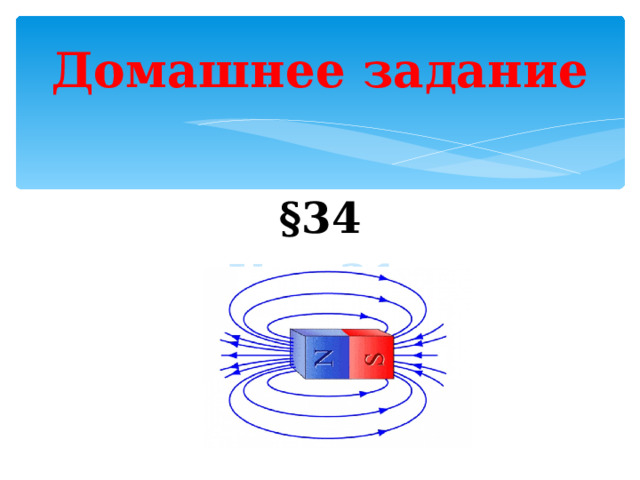

Домашнее задание

§34

Упр.31
