Магнитное поле

9 класс

Учитель физики МКОУ «Ирганаская СОШ имени М.А.Заргалаева»

Тажудинова Н.М.

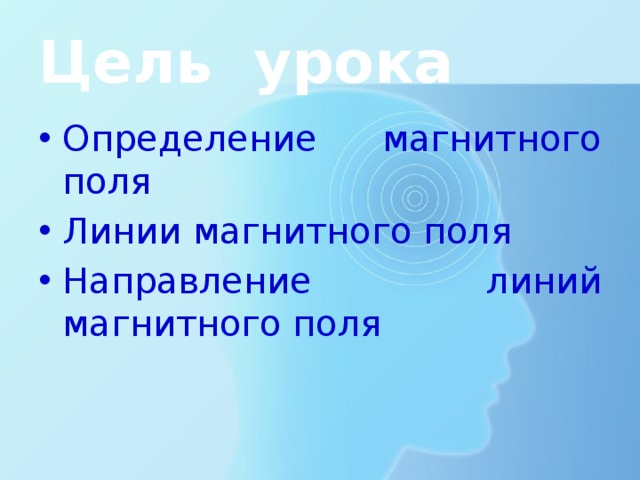

Цель урока

• Определение магнитного поля
• Линии магнитного поля
• Направление линий магнитного поля

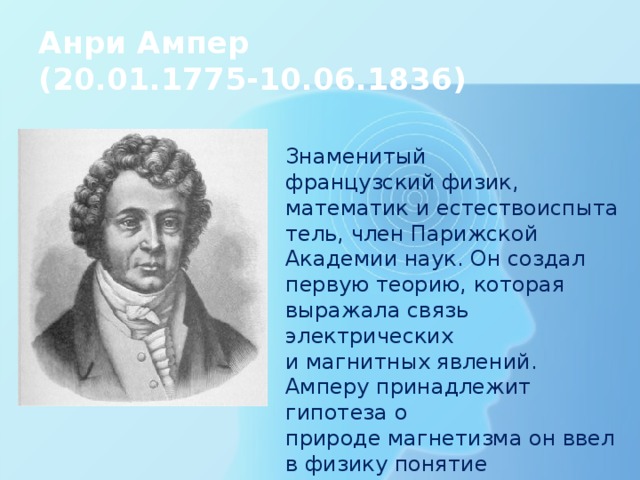

Анри Ампер (20.01.1775-10.06.1836)

Знаменитый французский физик, математик и естествоиспытатель, член Парижской Академии наук. Он создал первую теорию, которая выражала связь электрических и магнитных явлений. Амперу принадлежит гипотеза о природе магнетизма он ввел в физику понятие « электрический ток ». Джеймс Максвелл назвал Ампера «Ньютоном электричества».

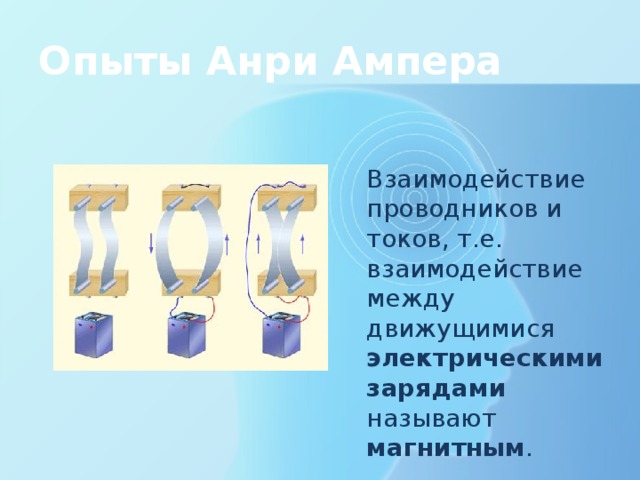

Опыты Анри Ампера

Взаимодействие проводников и токов, т.е. взаимодействие между движущимися электрическими зарядами называют магнитным .

Магнитное поле:

• Порождается движущимися заряженными частицами (электрическим током);
• Обнаруживается по действию на ток.

Магнитное поле это особая материя вокруг электрического тока, где распространяются его магнитные свойства.

Ханс Кристиан Эрстед (14.08.1977- 9.03.1851)

Датский ученый физик, химик, исследователь явлений электромагнетизма. Был разносторонне развит. За эссе «Границы поэзии и прозы» ему была присуждена Золотая медаль университета. Следующая его работа, также высоко оценённая, была посвящена свойствам щелочей, а блестяще защищённая диссертации за которую он в 1798 году (едва закончив обучение) получил степень доктора философии.

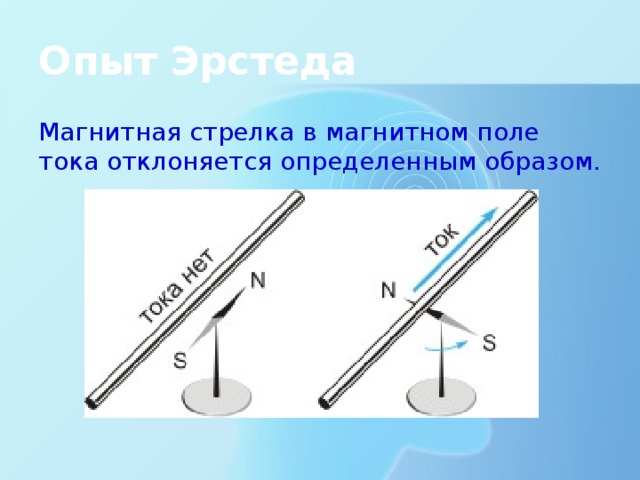

Опыт Эрстеда

Магнитная стрелка в магнитном поле тока отклоняется определенным образом.

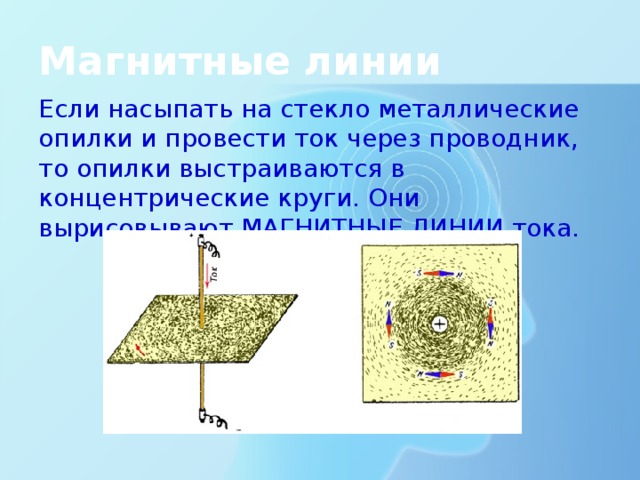

Магнитные линии

Если насыпать на стекло металлические опилки и провести ток через проводник, то опилки выстраиваются в концентрические круги. Они вырисовывают МАГНИТНЫЕ ЛИНИИ тока.

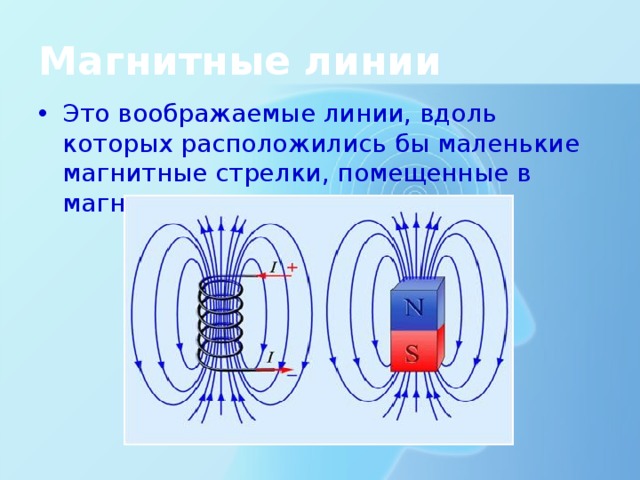

Магнитные линии

• Это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитном поле.

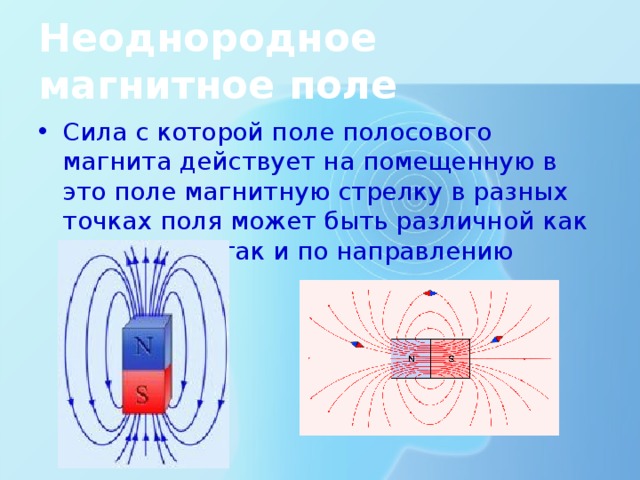

Неоднородное магнитное поле

• Сила с которой поле полосового магнита действует на помещенную в это поле магнитную стрелку в разных точках поля может быть различной как по модулю, так и по направлению

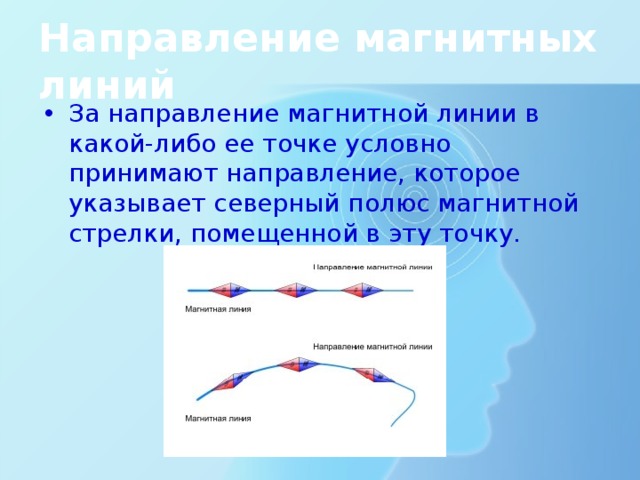

Направление магнитных линий

• За направление магнитной линии в какой-либо ее точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

Направление магнитного поля тока

Правило буравчика: Если направление поступательного движения буравчика (винта) совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением магнитного поля тока.

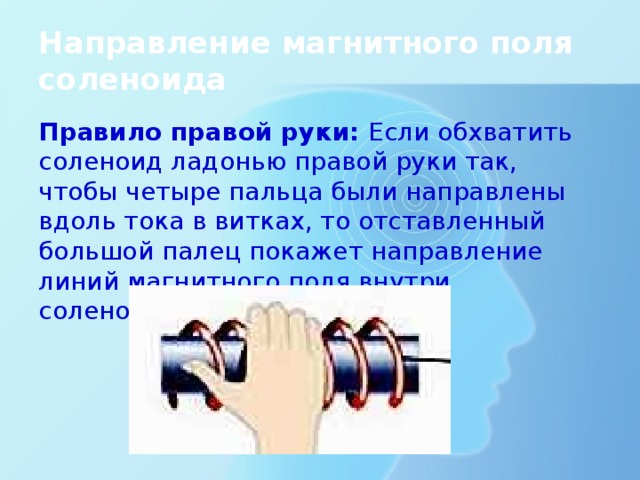

Направление магнитного поля соленоида

Правило правой руки: Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

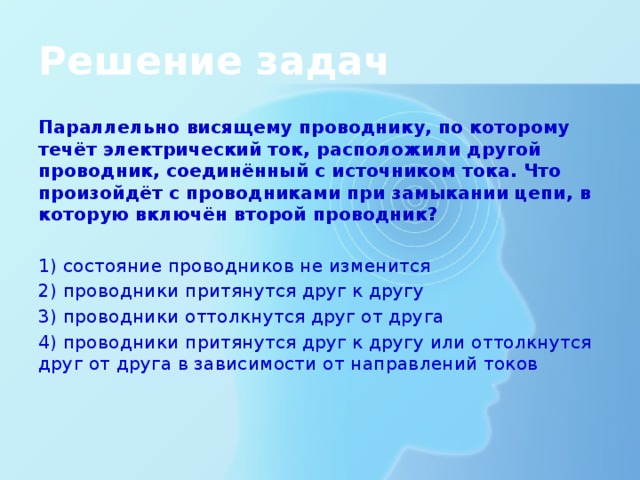

Решение задач

Параллельно висящему проводнику, по которому течёт электрический ток, расположили другой проводник, соединённый с источником тока. Что произойдёт с проводниками при замыкании цепи, в которую включён второй проводник?

1) состояние проводников не изменится

2) проводники притянутся друг к другу

3) проводники оттолкнутся друг от друга

4) проводники притянутся друг к другу или оттолкнутся друг от друга в зависимости от направлений токов

Решение задач

На рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью железных опилок. Каким полюсам полосовых магнитов, судя по расположению магнитной стрелки, соответствуют области 1 и 2?

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

Решение задач

  На рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью магнитной стрелки и железных опилок. Каким по­люсам полосовых магнитов соответствуют области 1 и 2?

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

Решение задач

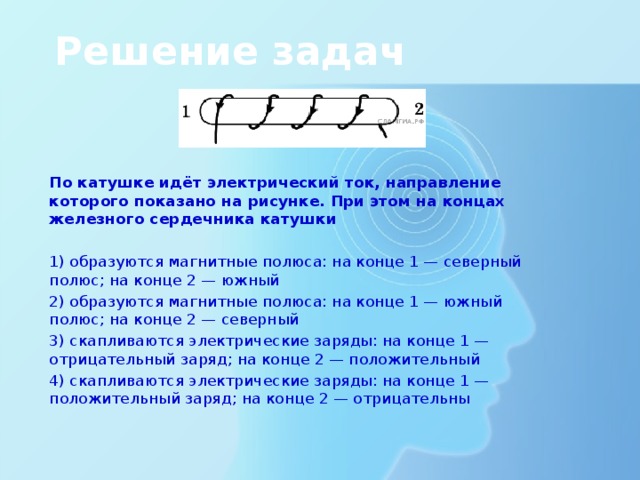

По катушке идёт электрический ток, направление которого показано на рисунке. При этом на концах железного сердечника катушки

1) образуются магнитные полюса: на конце 1 — северный полюс; на конце 2 — южный

2) образуются магнитные полюса: на конце 1 — южный полюс; на конце 2 — северный

3) скапливаются электрические заряды: на конце 1 — отрицательный заряд; на конце 2 — положительный

4) скапливаются электрические заряды: на конце 1 — положительный заряд; на конце 2 — отрицательны

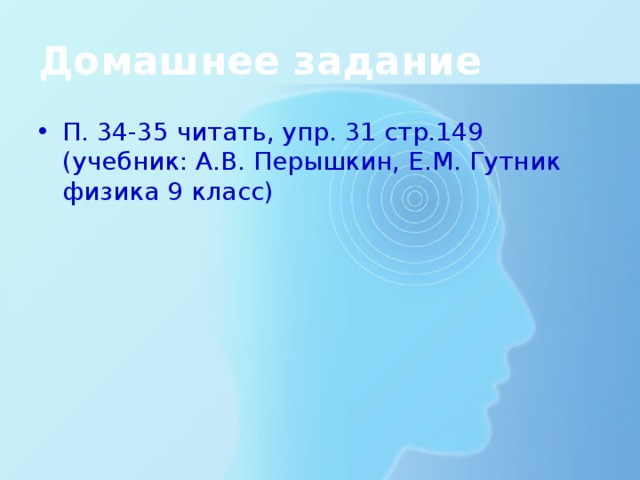

Домашнее задание

• П. 34-35 читать, упр. 31 стр.149 (учебник: А.В. Перышкин, Е.М. Гутник физика 9 класс)

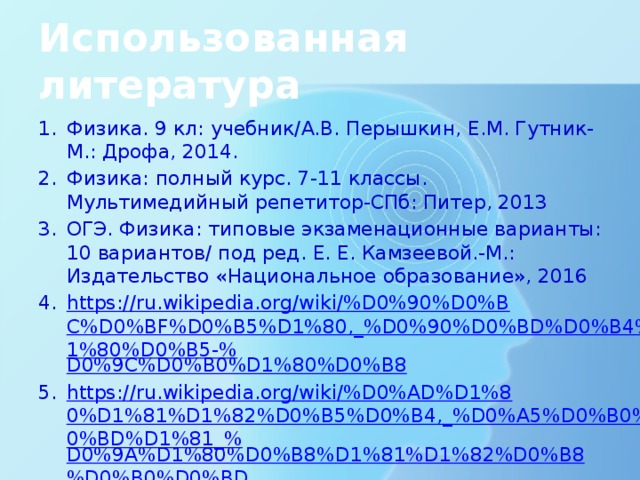

Использованная литература
