МАГНИТНОЕ ПОЛЕ (презентация)

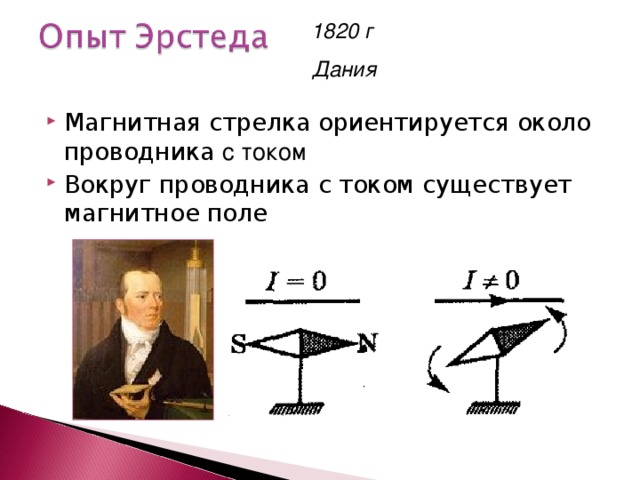

1820 г

Дания

• с током

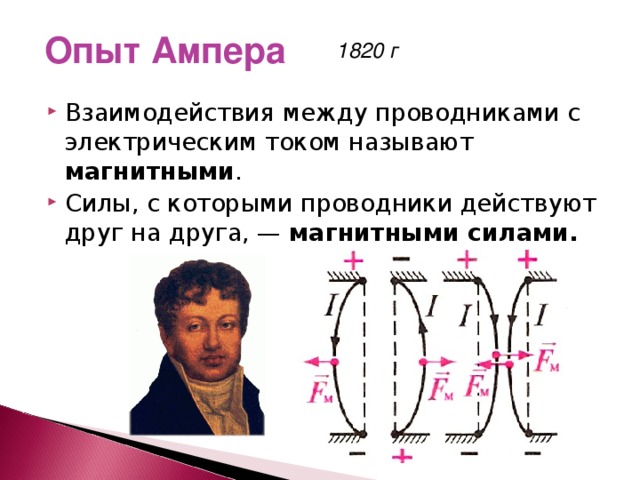

Опыт Ампера

1820 г

• магнитными
• магнитными силами.

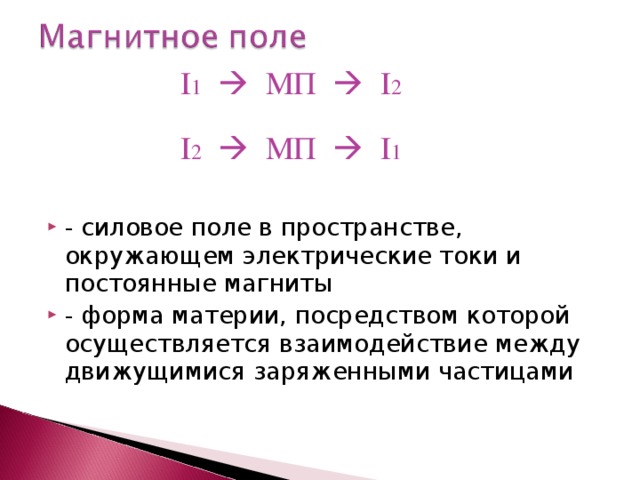

I 1  МП  I 2

I 2  МП  I 1

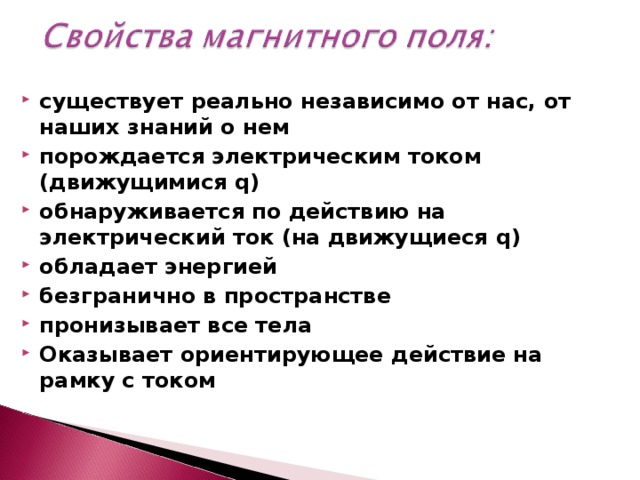

• существует реально независимо от нас, от наших знаний о нем
• порождается электрическим током (движущимися q)
• обнаруживается по действию на электрический ток (на движущиеся q)
• обладает энергией
• безгранично в пространстве
• пронизывает все тела
• Оказывает ориентирующее действие на рамку с током

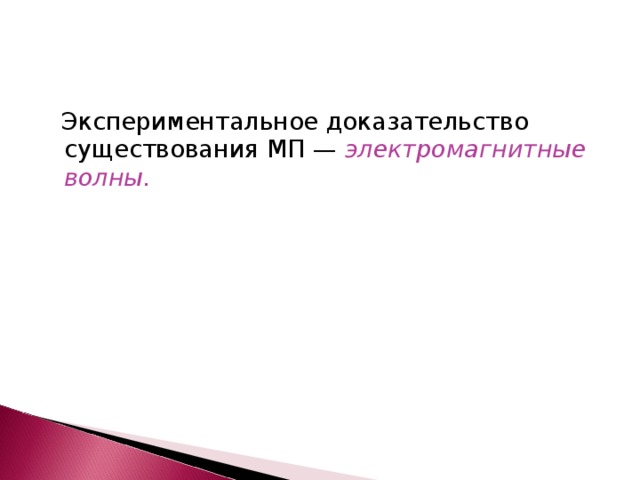

электромагнитные волны.

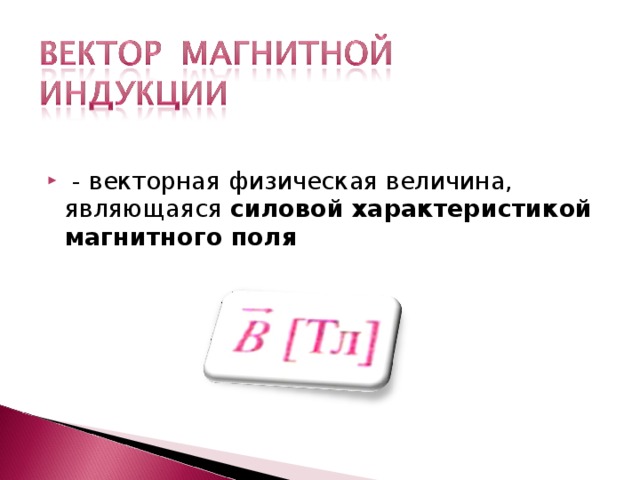

• - векторная физическая величина, являющаяся силовой характеристикой магнитного поля

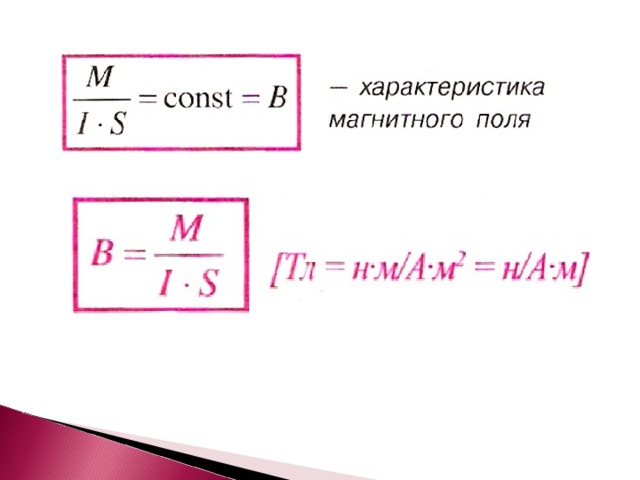

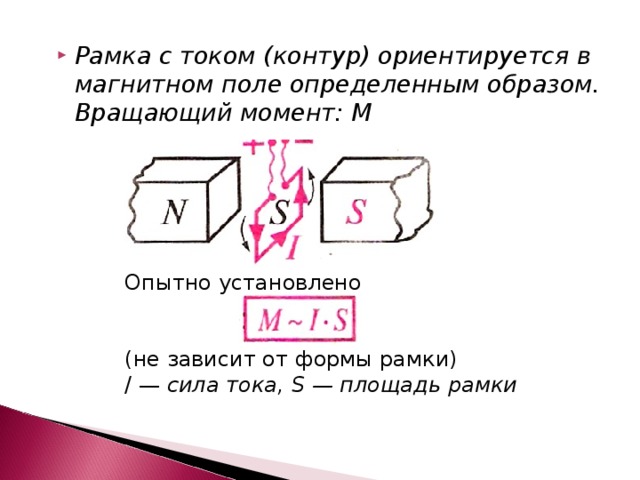

• Рамка с током (контур) ориентируется в магнитном поле определенным образом. Вращающий момент: М

Опытно установлено

(не зависит от формы рамки)

/ — сила тока, S — площадь рамки

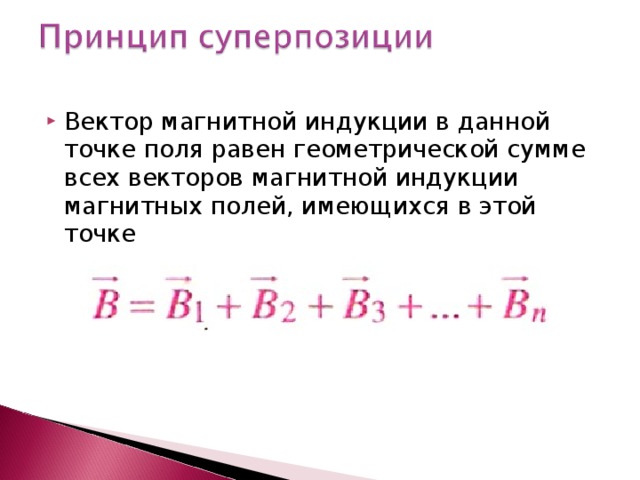

• Вектор магнитной индукции в данной точке поля равен геометрической сумме всех векторов магнитной индукции магнитных полей, имеющихся в этой точке

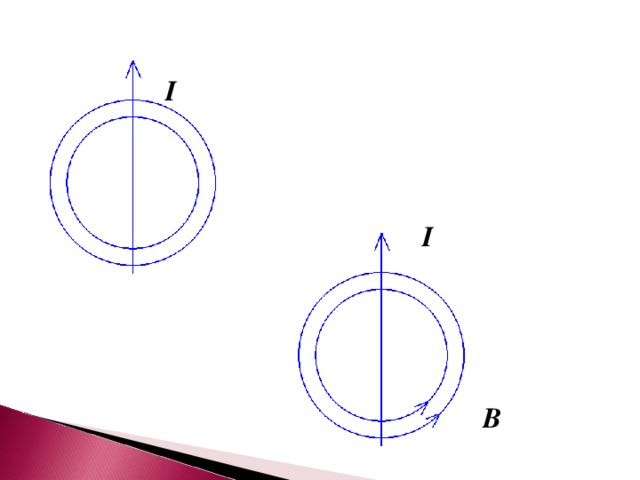

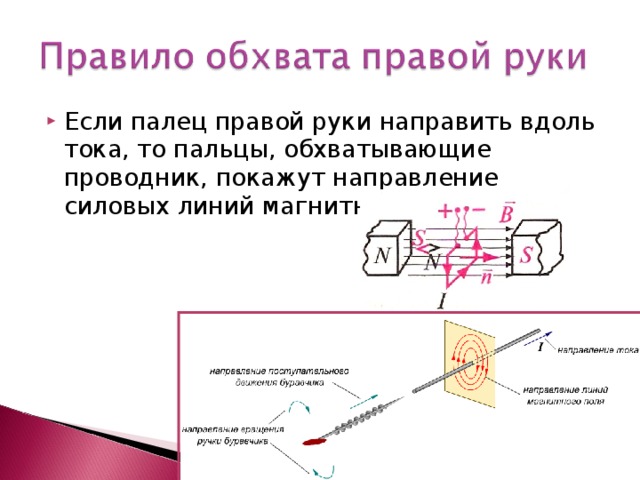

• Если палец правой руки направить вдоль тока, то пальцы, обхватывающие проводник, покажут направление силовых линий магнитного поля

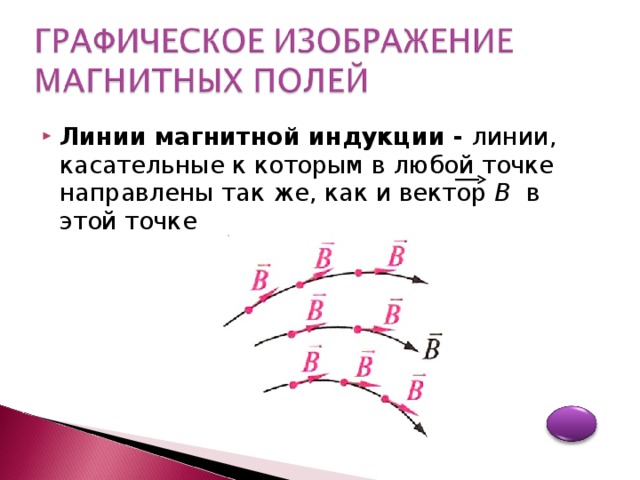

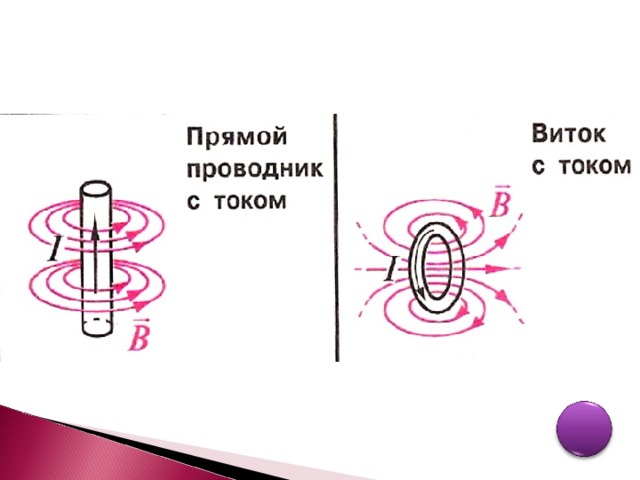

• Линии магнитной индукции - линии, касательные к которым в любой точке направлены так же, как и вектор В в этой точке

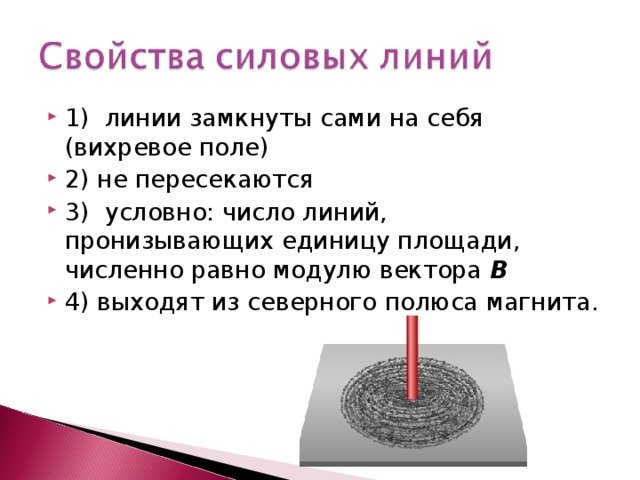

• 1) линии замкнуты сами на себя (вихревое поле)
• 2) не пересекаются
• 3) условно: число линий, пронизывающих единицу площади, численно равно модулю вектора В
• 4) выходят из северного полюса магнита.

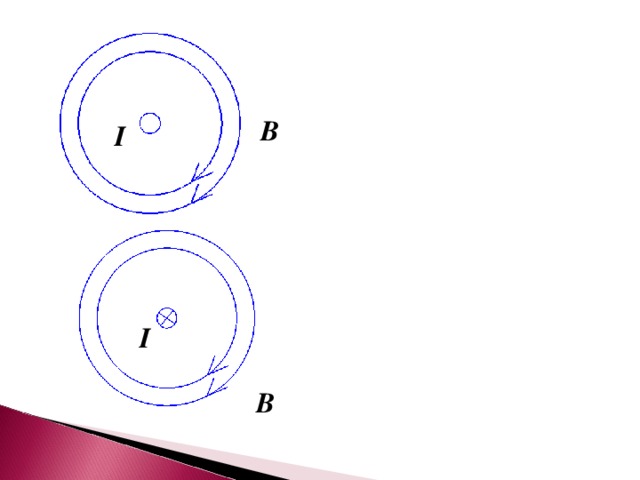

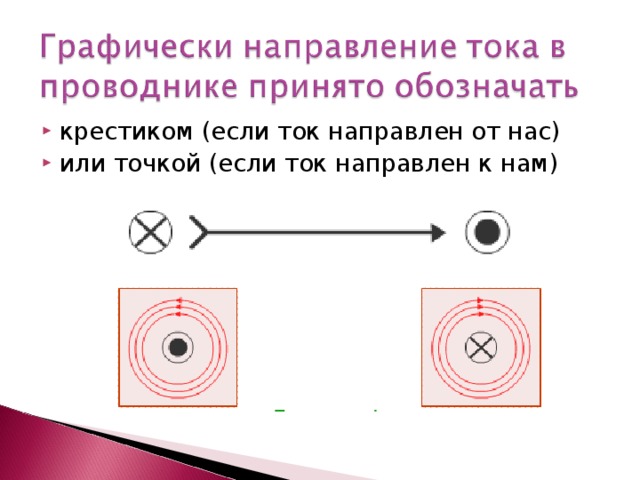

• крестиком (если ток направлен от нас)
• или точкой (если ток направлен к нам)

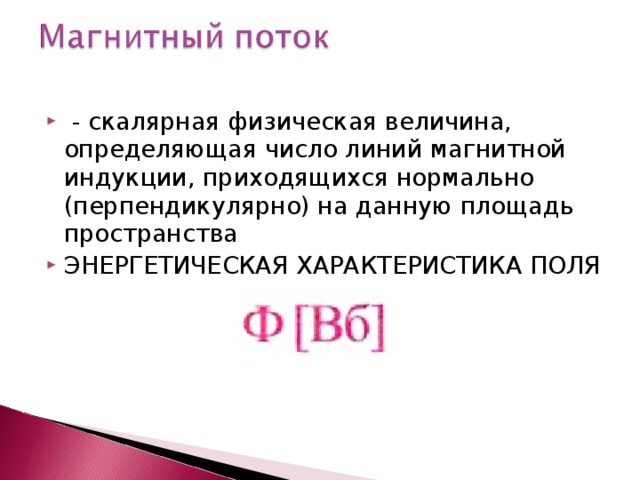

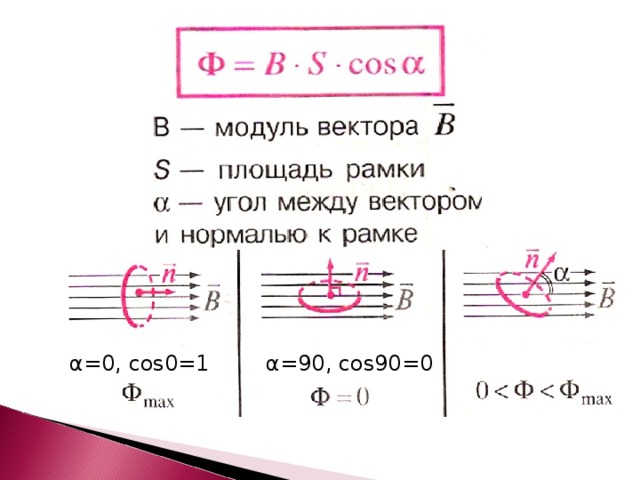

• - скалярная физическая величина, определяющая число линий магнитной индукции, приходящихся нормально (перпендикулярно) на данную площадь пространства
• ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ПОЛЯ

α =0, cos0=1

α = 9 0, cos90=0

• Работа по замкнутому контуру не равна нулю. Значит, магнитное поле не потенциально

B

I

I

B

I

I

B
