Манометр. 7 класс. Презентация к уроку по программе ФГОС.

Манометры

Презентация урока по физике в 7 классе

учителя МБОУ СОШ №2 Васильевой Е.Д.

Первоисточник: презентация учителя школы №20 г. Ижевска Филатова Дмитрия Михайловича,

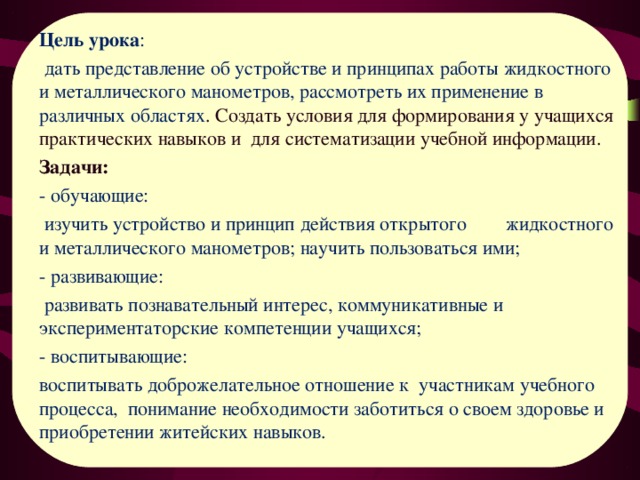

Цель урока :

дать представление об устройстве и принципах работы жидкостного и металлического манометров, рассмотреть их применение в различных областях . С оздать условия для формирования у учащихся практических навыков и для систематизации учебной информации.

Задачи:

- обучающие:

изучить устройство и принцип действия открытого жидкостного и металлического манометров; научить пользоваться ими;

- развивающие:

развивать познавательный интерес, коммуникативные и экспериментаторские компетенции учащихся;

- воспитывающие:

воспитывать доброжелательное отношение к участникам учебного процесса, понимание необходимости заботиться о своем здоровье и приобретении житейских навыков.

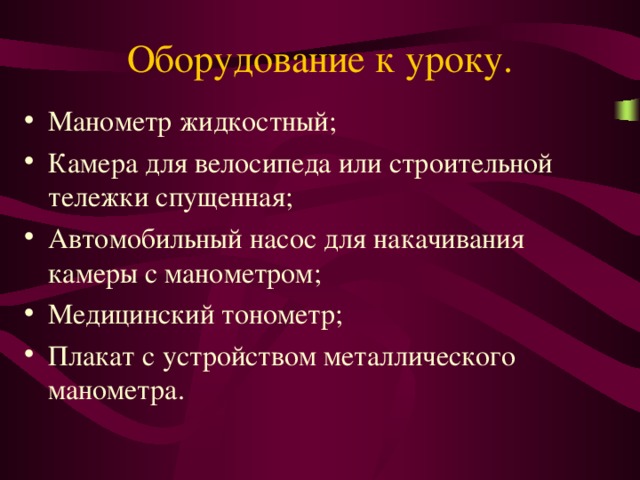

Оборудование к уроку.

• Манометр жидкостный;
• Камера для велосипеда или строительной тележки спущенная;
• Автомобильный насос для накачивания камеры с манометром;
• Медицинский тонометр;
• Плакат с устройством металлического манометра.

Тест

• Кто из ученых предложил способ измерения атмосферного давления?

А) Ньютон В) Ломоносов

Б) Паскаль Г) Торричелли

• Какой буквой обозначают атмосферное давление?

А) F В) р

Б) m Г ) S

3. Какова единица атмосферного давления?

А) кг или г В) Н или кН

Б) Па или мм рт. ст. Г) м/с или км/ч

Тест

4. Как называется прибор для измерения атмосферного давления?

А) альтиметр В) мензурка

Б) барометр Г) высотомер

5. Чему равно значение нормального атмосферного давления?

А) 1 Н В) 760 Н

Б) 1 Па Г) 760 мм рт. ст.

6. Как называется прибор для измерения высоты, используемый в авиации?

А) высотомер В) анероид

Б) альтиметр Г) ареометр

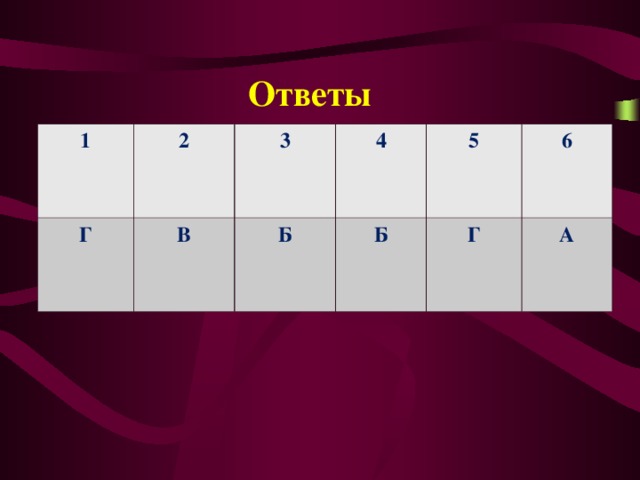

Ответы

1

2

Г

В

3

4

Б

Б

5

6

Г

А

Актуализация знаний.

1. Рассказать принцип работы жидкостного насоса .

2. Существуют ли воздушные насосы?

3. Где их можно применять?

Это автомобильный насос (с манометром) для накачки шин.

• Зачем насосу нужен измерительный прибор?
• Чем опасно большое давление в колесе? Маленькое?

• Какое максимальное давление им можно измерить?

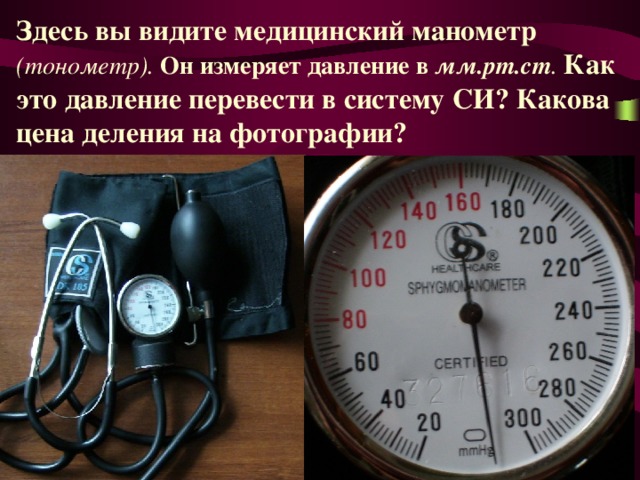

Здесь вы видите медицинский манометр (тонометр). Он измеряет давление в мм.рт.ст . Как это давление перевести в систему СИ? Какова цена деления на фотографии?

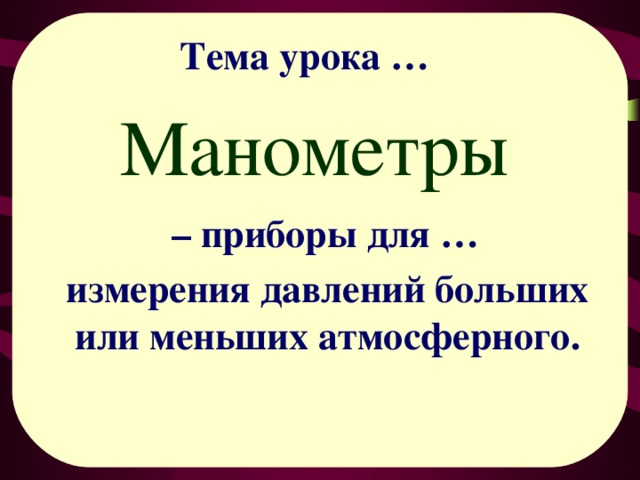

Тема урока …

Манометры

– приборы для …

измерения давлений больших или меньших атмосферного.

Это открытый жидкостный манометр

• Почему его называют открытым?
• Почему жидкость в обоих коленах устанавливается на одном уровне?
• Что произойдёт если давление в левом колене станет больше, чем в правом? А если наоборот?

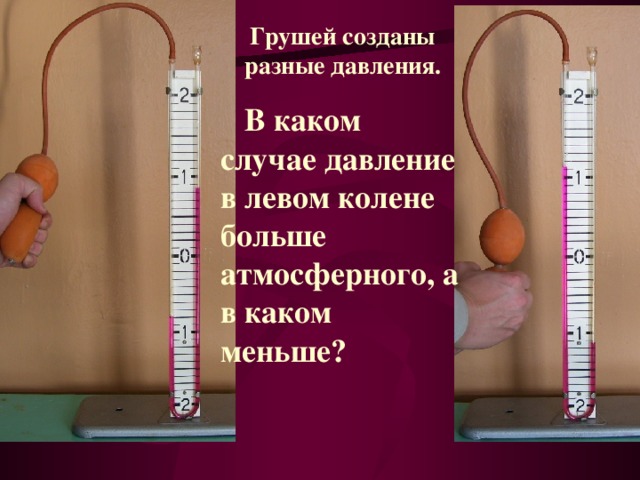

Грушей созданы разные давления.

В каком случае давление в левом колене больше атмосферного, а в каком меньше?

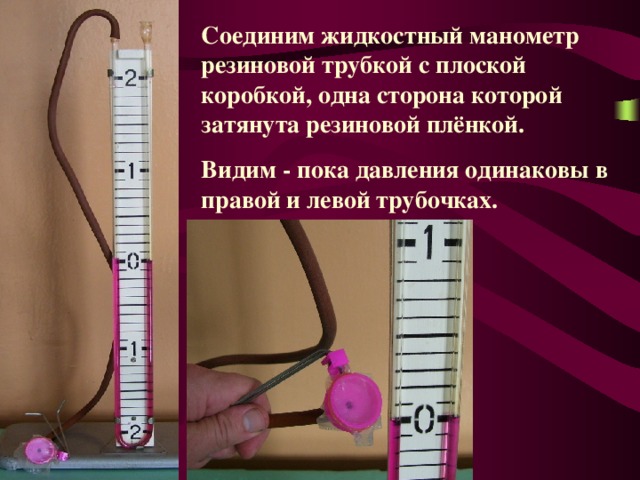

Соединим жидкостный манометр резиновой трубкой с плоской коробкой, одна сторона которой затянута резиновой плёнкой.

Видим - пока давления одинаковы в правой и левой трубочках.

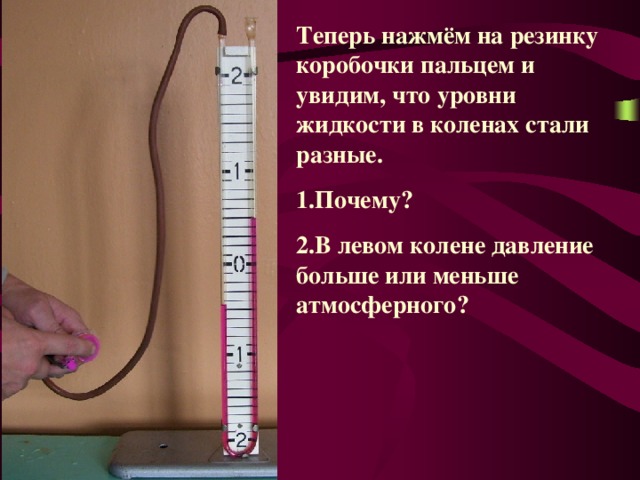

Теперь нажмём на резинку коробочки пальцем и увидим, что уровни жидкости в коленах стали разные.

• Почему?
• В левом колене давление больше или меньше атмосферного?

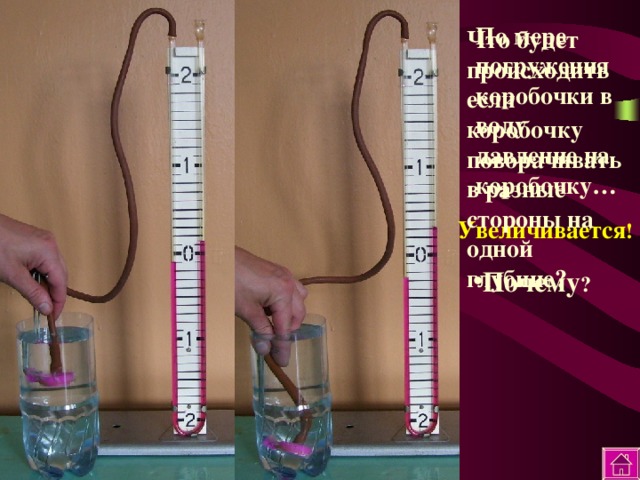

По мере погружения коробочки в воду давление на коробочку…

Что будет происходить если коробочку поворачивать в разные стороны на одной глубине?

Увеличивается !

• Почему ?

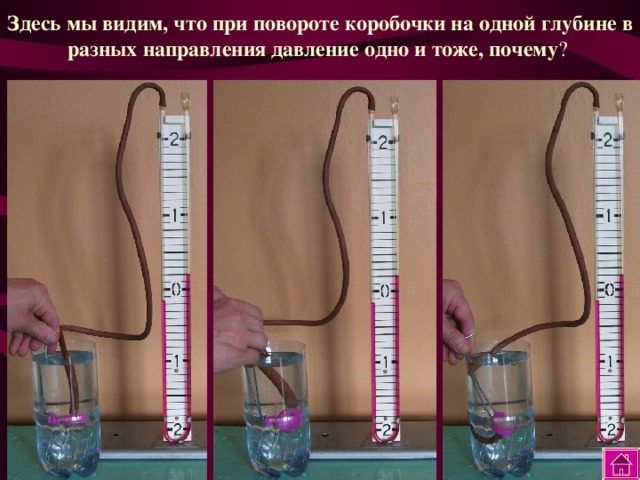

Здесь мы видим, что при повороте коробочки на одной глубине в разных направления давление одно и тоже, почему ?

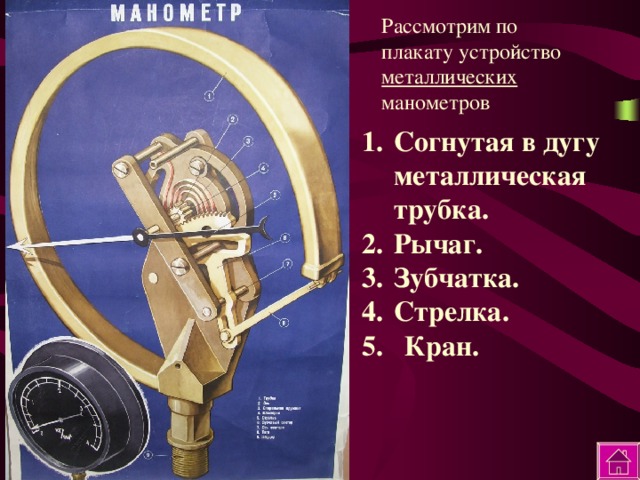

Рассмотрим по плакату устройство металлических манометров

• Согнутая в дугу металлическая трубка.

• Рычаг.

• Зубчатка.

• Стрелка.

5. Кран.

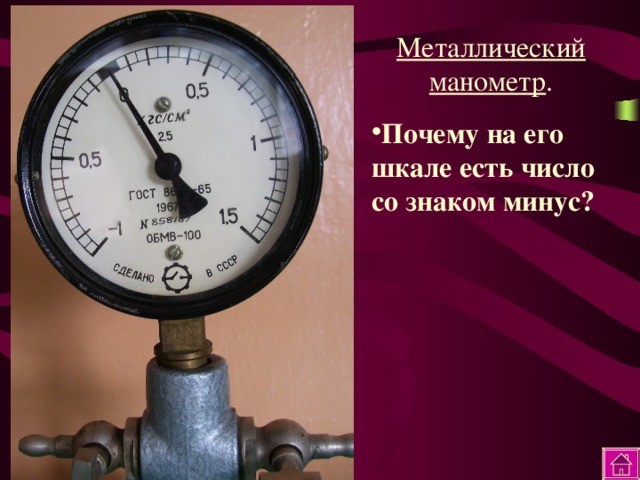

Металлический манометр .

• Почему на его шкале есть число со знаком минус?

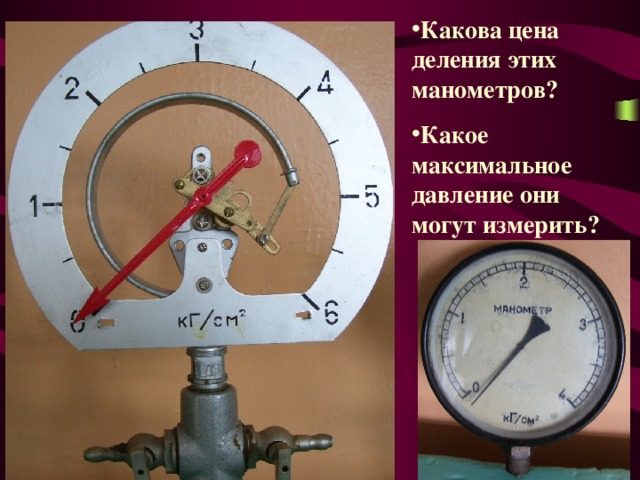

• Какова цена деления этих манометров?
• Какое максимальное давление они могут измерить?

Виды манометров

• Открытый жидкостный манометр

• Металлический манометр

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

Закрепление

• С какими приборами мы сегодня познакомились? Для чего они используются?

• Почему в открытом манометре уровни жидкости в обоих коленах одинаковые?

• Почему при погружении коробочки в воду изменяются уровни жидкости в коленах манометра?

• Как с помощью жидкостного манометра показать, что на одной и той же глубине давление одинаково по всем направлениям?

• Какие недостатки у жидкостного манометра ?

Д/З: параграф 47, вопросы устно.

Дополнительное задание:

придумайте модель фонтана для кабинета физики, сделайте фонтан из подручных средств (принесите в школу). Приготовьте объяснение принципа его работы.

Переходим

к тесту на

оценку.

Резерв:

1 . Современные подводные лодки опускаются на глубину, где давление воды равно 4,12 МПа. Вычислите глубину. Плотность морской воды 1030 кг/м 3 .

Ответ: до 400 м

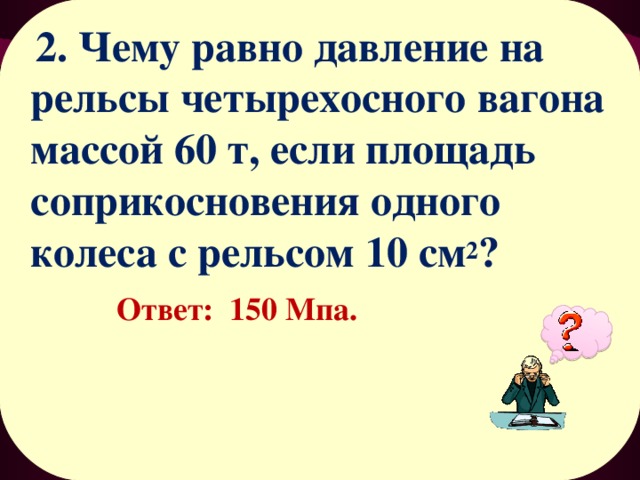

2. Чему равно давление на рельсы четырехосного вагона массой 60 т, если площадь соприкосновения одного колеса с рельсом 10 см 2 ?

Ответ: 150 Мпа.

Загадки

1. Поднимаемся мы в гору,

Стало трудно нам дышать.

А какие есть приборы

Чтоб давленье измерять?

2. Через нас проходит в грудь

И обратный держит путь.

Он невидимый, и все же

Без него мы жить не можем.

3. На стене весит тарелка,

По тарелке ходит стрелка.

Эта стрелка наперед

Нам погоду узнает.

Спасибо за урок.

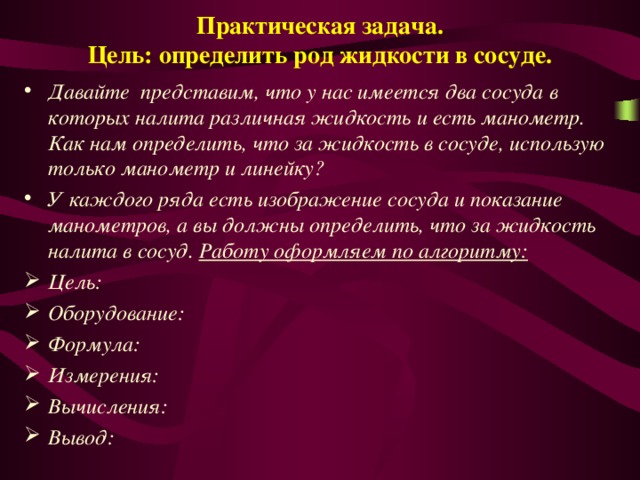

Практическая задача. Цель: определить род жидкости в сосуде.

• Давайте представим, что у нас имеется два сосуда в которых налита различная жидкость и есть манометр. Как нам определить, что за жидкость в сосуде, использую только манометр и линейку?
• У каждого ряда есть изображение сосуда и показание манометров, а вы должны определить, что за жидкость налита в сосуд. Работу оформляем по алгоритму:

• Цель:
• Оборудование:
• Формула:
• Измерения:
• Вычисления:
• Вывод:

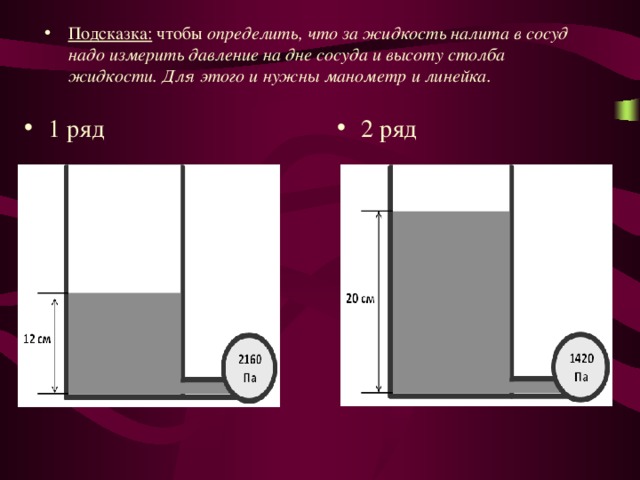

• Подсказка: чтобы определить, что за жидкость налита в сосуд надо измерить давление на дне сосуда и высоту столба жидкости. Для этого и нужны манометр и линейка.

• 1 ряд

• 2 ряд

2. Чему равно давление на рельсы четырехосного вагона массой 60 т, если площадь соприкосновения одного колеса с рельсом 10 см 2 ?

Ответ: 150 Мпа.

1. Что такое манометры? Чем отличаются от барометров?

Манометры – приборы для измерения давлений, больших или меньших атмосферного.

2. Какие виды манометров вы знаете?

Манометры бывают:

а) жидкостные б) металлические

Сейчас давления нет

А сейчас?

• Больше оно или меньше атмосферного?
• На сколько?

Насос стоит на нагнетание или на разрежение?

Откачивает он воздух или наоборот накачивает?

Какое давление показывает манометр?

Заметка для учителей

При наливании жидкости в трубку образуются пузырьки воздуха, чтобы от них избавиться удобно воспользоваться проволокой как показано на фотографии.

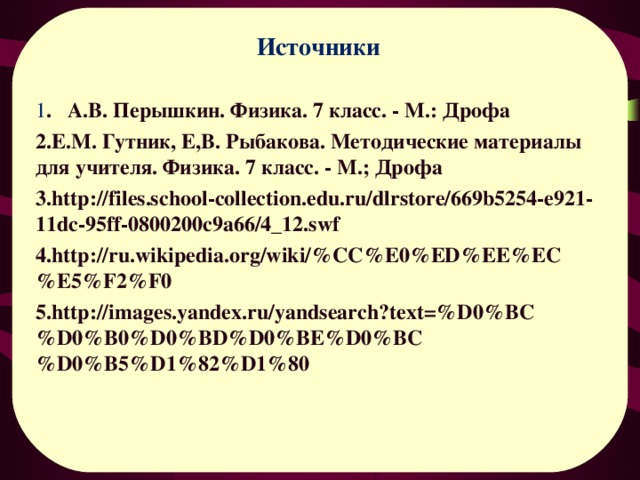

Источники

1 . А.В. Перышкин. Физика. 7 класс. - М.: Дрофа

• Е.М. Гутник, Е,В. Рыбакова. Методические материалы для учителя. Физика. 7 класс. - М.; Дрофа

• http://files.school-collection.edu.ru/dlrstore/669b5254-e921-11dc-95ff-0800200c9a66/4_12.swf
• http://ru.wikipedia.org/wiki/%CC%E0%ED%EE%EC%E5%F2%F0
• http://images.yandex.ru/yandsearch?text=%D0%BC%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80
