Маркировка электродов

Маркировка сварочных электродов

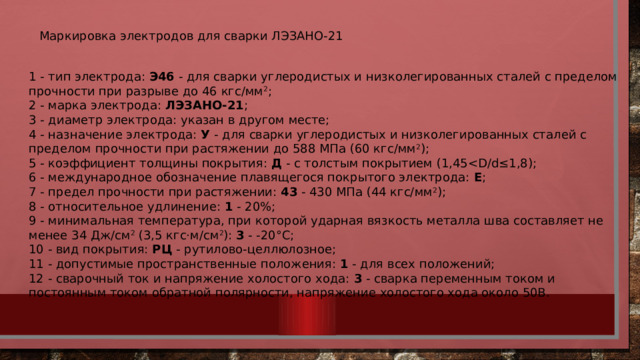

Маркировка электродов для сварки ЛЭЗАНО-21

1 - тип электрода:  Э46  - для сварки углеродистых и низколегированных сталей с пределом прочности при разрыве до 46 кгс/мм 2 ;

2 - марка электрода:  ЛЭЗАНО-21 ; 3 - диаметр электрода: указан в другом месте; 4 - назначение электрода:  У  - для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2 ); 5 - коэффициент толщины покрытия:  Д  - с толстым покрытием (1,45Е ; 7 - предел прочности при растяжении:  43  - 430 МПа (44 кгс/мм 2 ); 8 - относительное удлинение:  1  - 20%; 9 - минимальная температура, при которой ударная вязкость металла шва составляет не менее 34 Дж/см 2  (3,5 кгс·м/см 2 ):  3  - -20°С; 10 - вид покрытия:  РЦ  - рутилово-целлюлозное; 11 - допустимые пространственные положения:  1  - для всех положений; 12 - сварочный ток и напряжение холостого хода:  3  - сварка переменным током и постоянным током обратной полярности, напряжение холостого хода около 50В.

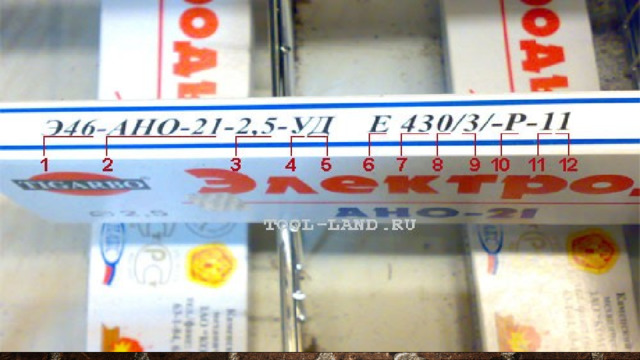

Расшифровка маркировки электродов для сварки АНО-21

1 - тип электрода:  Э46  - для сварки углеродистых и низколегированных сталей с пределом прочности при разрыве до 46 кгс/мм 2 ; 2 - марка электрода:  АНО-21 ; 3 - диаметр электрода:  2,5  мм; 4 - назначение электрода:  У  - для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2 ); 5 - коэффициент толщины покрытия:  Д  - с толстым покрытием (1,45Е ; 7 - предел прочности при растяжении:  43  - 430 МПа (44 кгс/мм 2 ); 8 - относительное удлинение:  0  - менее 20%; 9 - минимальная температура, при которой ударная вязкость металла шва составляет не менее 34 Дж/см 2  (3,5 кгс·м/см 2 ):  3  - -20°С; 10 - вид покрытия:  Р  - рутиловое; 11 - допустимые пространственные положения:  1  - для всех положений; 12 - сварочный ток и напряжение холостого хода:  1  - сварка переменным током и постоянным током любой полярности, напряжение холостого хода около 50В.

Обозначение электродов для сварки МР-3 ПЛАЗМА

1 - тип электрода:  Э46  - для сварки углеродистых и низколегированных сталей с пределом прочности при разрыве до 46 кгс/мм 2 ; 2 - марка электрода:  МР-3 ПЛАЗМА ; 3 - диаметр электрода: указан в другом месте; 4 - назначение электрода:  У  - для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2 ); 5 - коэффициент толщины покрытия:  Д  - с толстым покрытием (1,45Е ; 7 - предел прочности при растяжении:  43  - 430 МПа (44 кгс/мм 2 ); 8 - относительное удлинение:  0  - менее 20%; 9 - минимальная температура, при которой ударная вязкость металла шва составляет не менее 34 Дж/см 2  (3,5 кгс·м/см 2 ):  3  - -20°С; 10 - вид покрытия:  Р  - рутиловое; 11 - допустимые пространственные положения:  2  - для всех положений, кроме вертикального "сверху-вниз"; 12 - сварочный ток и напряжение холостого хода:  6  - сварка переменным током и постоянным током обратной полярности, напряжение холостого хода около 70В.

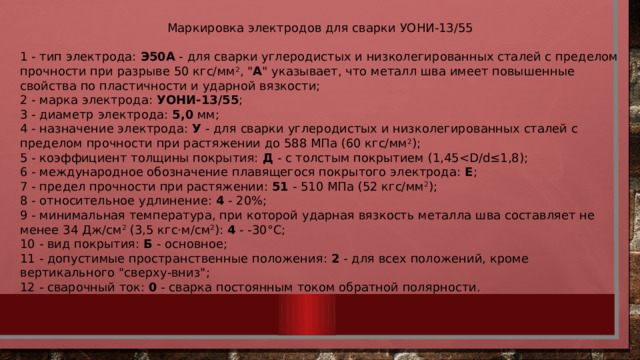

Маркировка электродов для сварки УОНИ-13/55

1 - тип электрода:  Э50А  - для сварки углеродистых и низколегированных сталей с пределом прочности при разрыве 50 кгс/мм 2 , " А " указывает, что металл шва имеет повышенные свойства по пластичности и ударной вязкости; 2 - марка электрода:  УОНИ-13/55 ; 3 - диаметр электрода:  5,0  мм; 4 - назначение электрода:  У  - для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2 ); 5 - коэффициент толщины покрытия:  Д  - с толстым покрытием (1,45Е ; 7 - предел прочности при растяжении:  51  - 510 МПа (52 кгс/мм 2 ); 8 - относительное удлинение:  4  - 20%; 9 - минимальная температура, при которой ударная вязкость металла шва составляет не менее 34 Дж/см 2  (3,5 кгс·м/см 2 ):  4  - -30°С; 10 - вид покрытия:  Б  - основное; 11 - допустимые пространственные положения:  2  - для всех положений, кроме вертикального "сверху-вниз"; 12 - сварочный ток:  0  - сварка постоянным током обратной полярности.
