Машины для тонкого измельчения

Машины для тонкого измельчения помола. Конструкции шаровых мельниц

Шаровые мельницы применяются для очень мелкого (тонкого) измельчения каменных материалов—до размеров песчаных и пылевидных фракций (например, минеральный порошок).

Мельницы работают по принципу удара свободно падающими шарами и отчасти истиранием. Удары наносятся периодически, истирание же происходит непрерывно.

По типу цилиндрического барабана различают одно-, двух-и многокамерные мельницы.

По способу разгрузки материала мельницы делятся на следующие виды:
а) мельницы со свободным выходом продукта через центральный патрубок в виде пустотелой шейки под давлением поступающего в мельницу материала; их называют мельницами с центральной разгрузкой;
б) мельницы с выходом продукта через поперечную диафрагму внутри барабана (с периферийной или торцовой разгрузкой;
в) мельницы с выходом продукта через наружное цилиндрическое сито (ситовые мельницы).

По характеру работы шаровые мельницы могут быть предназначены для сухого или мокрого измельчения.

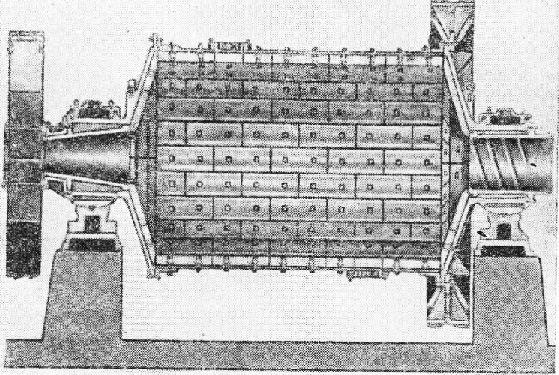

Рис. 1. Однокамерная шаровая мельница

Горизонтально установленные мельницы, у которых продукт выходит через центральный патрубок, обычно используют для мокрого измельчения, так как при сухом измельчении их производительность очень мала.

Шаровая мельница может также работать с пропуском через нее горячего воздуха для сушки подлежащего дроблению материала.

Шаровая однокамерная мельница (рис. 1) применяется главным образом для мокрого измельчения материалов различной твердости.

Барабан мельницы представляет собой сварной цилиндр из листовой стали, закрытый с торцов стальными днищами. Днища отлиты заодно с полыми шейками, на которых барабан вращается в подшипниках опор.

Внутренние поверхности барабана и торцовые днища облицованы броневыми плитами из марганцовистой стали. В шейках обоих днищ укреплены воронки, одна из которых служит для загрузки материалов, а другая — для выхода материала из мельницы.

Материал загружают в мельницу при помощи специального питателя комбинированного типа. Мельница приводится в действие от двигателя через шестеренчатую передачу. Для этого на одном из торцов барабана укреплена приводная шестерня. Мельница может вращаться в любом направлении. Для изменения направления вращения необходимо только переставить питатель.

Шаровые двухкамерные мельницы применяются как для сухого, так и для мокрого измельчения материалов различной твердости при крупности загружаемых кусков не более 65 мм. Барабан мельницы представляет собой сварной цилиндр из листовой стали, закрытый с торцов литыми стальными днищами, несущими полые шейки. На полых шейках барабан вращается в опорных подшипниках. Внутри барабана установлены две диафрагмы: первая разделяет мельницу на две камеры, равные 1/3 и 2/3 объема барабана; вторая диафрагма расположена в конце барабана, около разгрузочной шейки.

Рис. 2. Двухкамерная шаровая мельница:
1— бункер; 2 — питатель барабанного типа; 3— коренной подшипник; 4— съемочный люк; 5 — кожух барабана; 6 — зубчатый венец; 7 — полая шейка (цапфа); 8 8— торцовое днище; 9 и 10 — стальные шары; 11 —диафрагма

В обе камеры загружают измельчающие тела различных размеров (в одной камере — тяжелые стальные шары, в другой — короткие стальные цилиндрики или шары малого диаметра).

Подлежащий измельчению материал подается питателем в загрузочную горловину передней полой шейки, откуда он поступает во внутреннюю полость первой камеры и измельчается тяжелыми стальными шарами.

При вращении барабана шары поднимаются, прижимаясь к внутренней поверхности облицовки под действием центробежной силы. Оторвавшись на некоторой высоте от облицовки под тяжестью собственного веса, шары падают вниз, дробя куски материала.

Материал измельчается не только от ударов шаров, но частично и вследствие истирания, поскольку вся масса, загружающая барабан и состоящая из шаров и материала, постоянно находится в непрерывном движении.
