Машины для ведения РХР

Машины для проведения РХР

Учитель ОБЖ и ОВС Кожевников В.К.

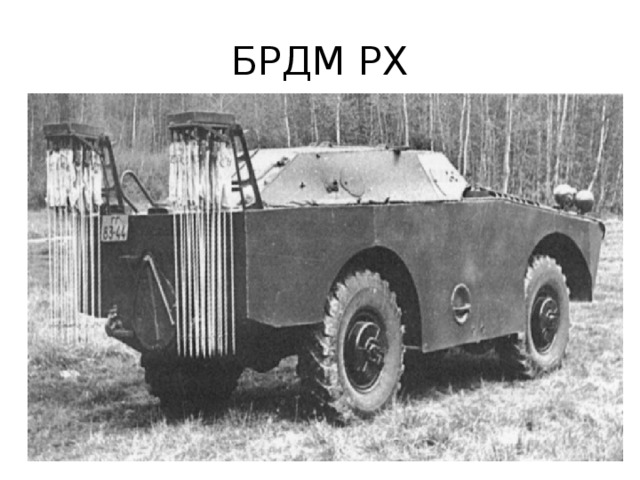

БРДМ РХ

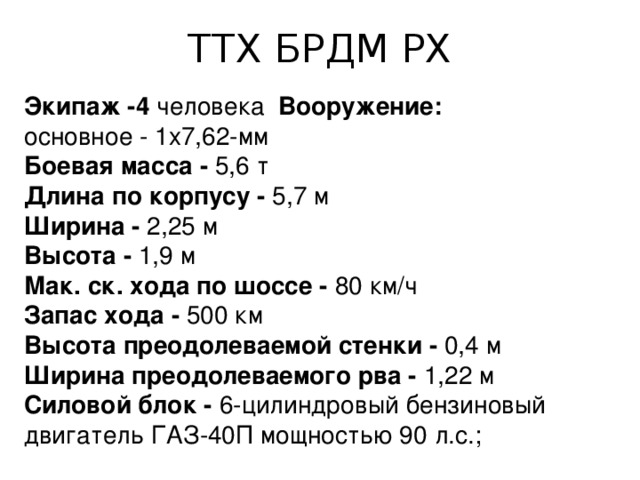

ТТХ БРДМ РХ

Экипаж -4 человека Вооружение:

основное - 1x7,62-мм

Боевая масса -  5,6 т

Длина по корпусу -  5,7 м

Ширина -  2,25 м

Высота -  1,9 м

Мак. ск. хода по шоссе -  80 км/ч

Запас хода -  500 км

Высота преодолеваемой стенки -  0,4 м

Ширина преодолеваемого рва -  1,22 м

Силовой блок -  6-цилиндровый бензиновый двигатель ГАЗ-40П мощностью 90 л.с.;

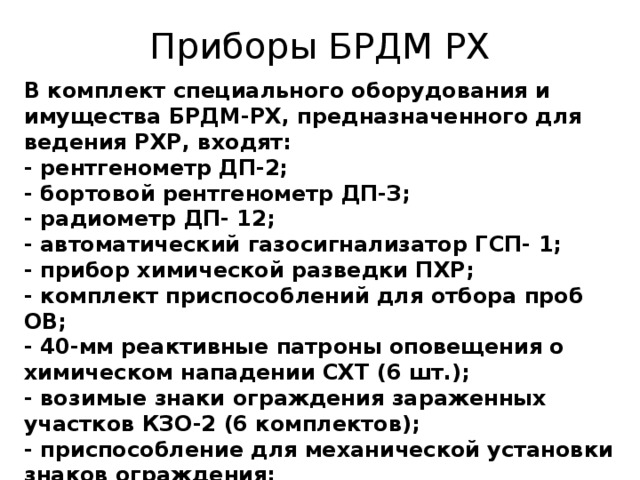

Приборы БРДМ РХ

В комплект специального оборудования и имущества БРДМ-РХ, предназначенного для ведения РХР, входят:  - рентгенометр ДП-2;  - бортовой рентгенометр ДП-З;  - радиометр ДП- 12;  - автоматический газосигнализатор ГСП- 1;  - прибор химической разведки ПХР;  - комплект приспособлений для отбора проб ОВ;  - 40-мм реактивные патроны оповещения о химическом нападении СХТ (6 шт.);  - возимые знаки ограждения зараженных участков КЗО-2 (6 комплектов); - приспособление для механической установки знаков ограждения;  - штанга для ручной установки знаков ограждения;

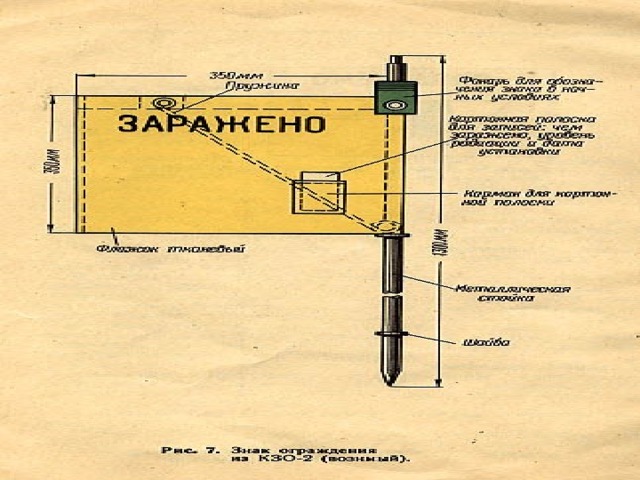

КЗО-2

ГАЗ-69 РХ

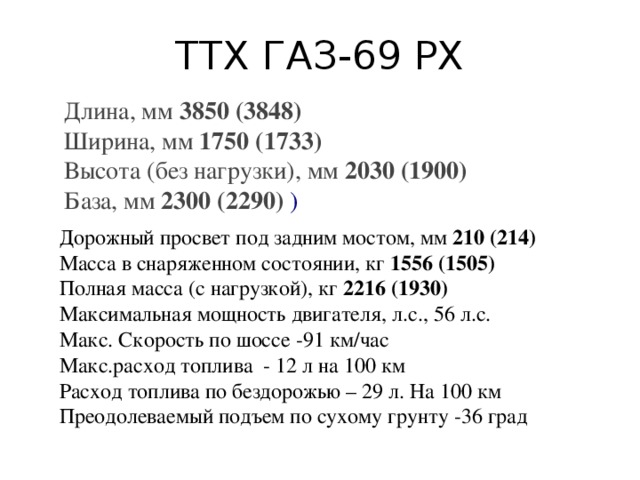

ТТХ ГАЗ-69 РХ

Длина, мм  3850 (3848)  Ширина, мм  1750 (1733)  Высота (без нагрузки), мм  2030 (1900)  База, мм  2300 (2290)   )

Дорожный просвет под задним мостом, мм  210 (214)  Масса в снаряженном состоянии, кг  1556 (1505)  Полная масса (с нагрузкой), кг  2216 (1930) Максимальная мощность двигателя, л.с., 56 л.с.

Макс. Скорость по шоссе -91 км/час

Макс.расход топлива - 12 л на 100 км

Расход топлива по бездорожью – 29 л. На 100 км

Преодолеваемый подъем по сухому грунту -36 град

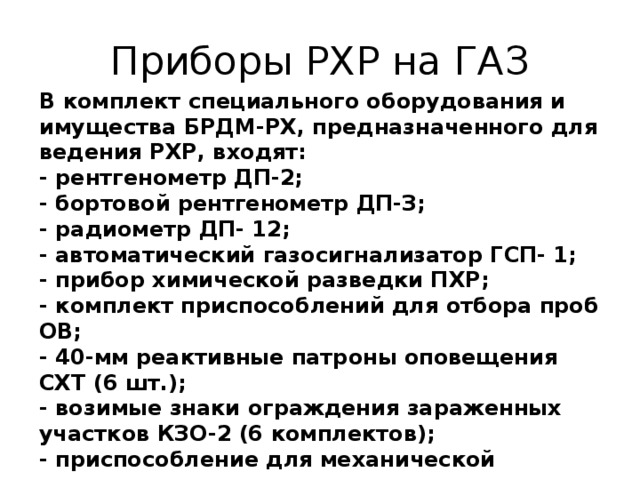

Приборы РХР на ГАЗ

В комплект специального оборудования и имущества БРДМ-РХ, предназначенного для ведения РХР, входят:  - рентгенометр ДП-2;  - бортовой рентгенометр ДП-З;  - радиометр ДП- 12;  - автоматический газосигнализатор ГСП- 1;  - прибор химической разведки ПХР;  - комплект приспособлений для отбора проб ОВ;  - 40-мм реактивные патроны оповещения СХТ (6 шт.);  - возимые знаки ограждения зараженных участков КЗО-2 (6 комплектов); - приспособление для механической установки знаков ограждения;  - штанга для ручной установки знаков ограждения;

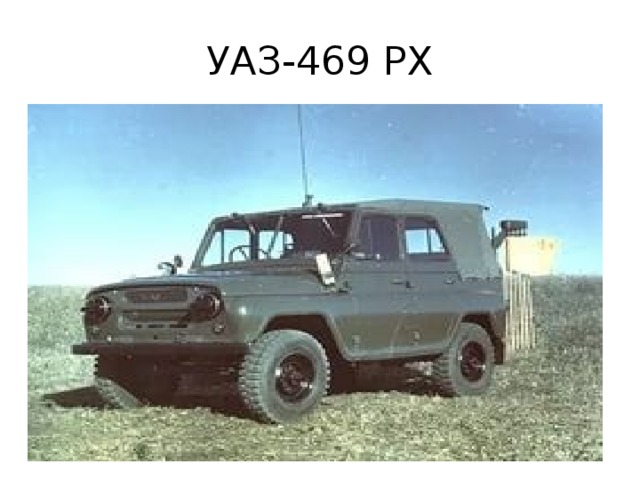

УАЗ-469 РХ

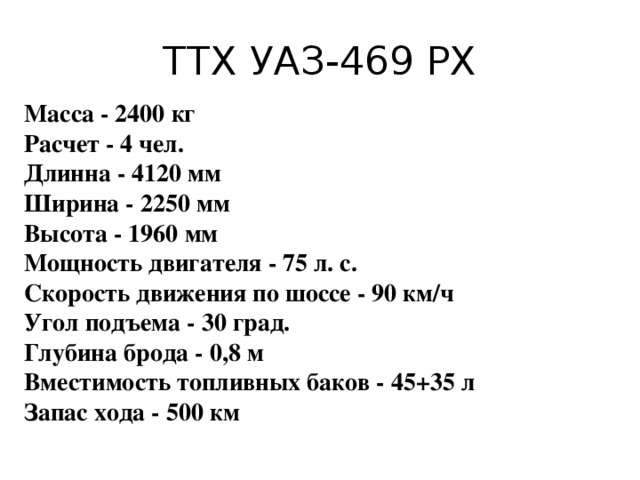

ТТХ УАЗ-469 РХ

Масса - 2400 кг Расчет - 4 чел. Длинна - 4120 мм Ширина - 2250 мм Высота - 1960 мм Мощность двигателя - 75 л. с. Скорость движения по шоссе - 90 км/ч Угол подъема - 30 град. Глубина брода - 0,8 м Вместимость топливных баков - 45+35 л Запас хода - 500 км

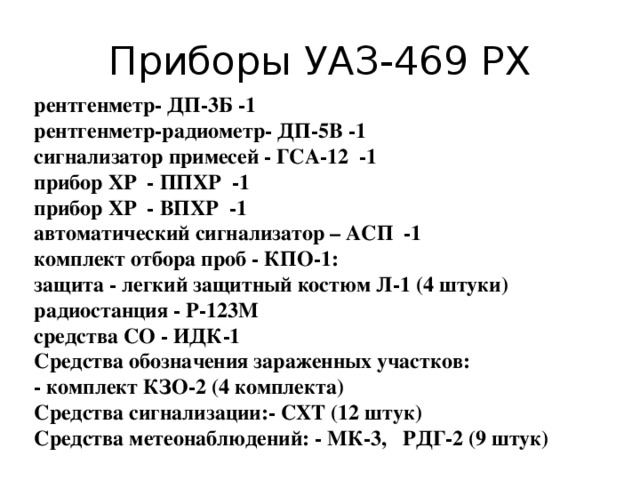

Приборы УАЗ-469 РХ

рентгенметр- ДП-3Б -1 рентгенметр-радиометр- ДП-5В -1 сигнализатор примесей - ГСА-12 -1 прибор ХР - ППХР -1 прибор ХР - ВПХР -1 автоматический сигнализатор – АСП -1 комплект отбора проб - КПО-1: защита - легкий защитный костюм Л-1 (4 штуки) радиостанция - Р-123М средства СО - ИДК-1 Средства обозначения зараженных участков: - комплект КЗО-2 (4 комплекта) Средства сигнализации:- СХТ (12 штук) Средства метеонаблюдений: - МК-3, РДГ-2 (9 штук)

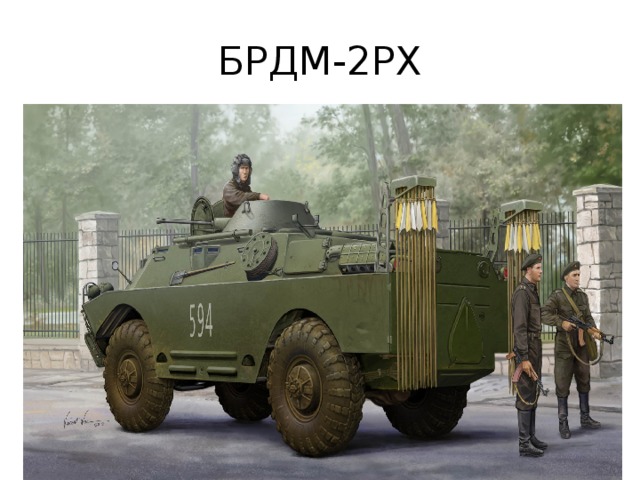

БРДМ-2РХ

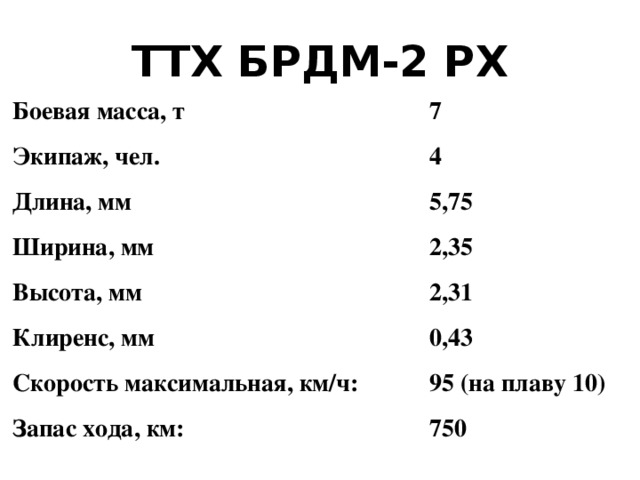

ТТХ БРДМ-2 РХ

Боевая масса, т

7

Экипаж, чел.

4

Длина, мм

5,75

Ширина, мм

2,35

Высота, мм

2,31

Клиренс, мм

0,43

Скорость максимальная, км/ч:

95 (на плаву 10)

Запас хода, км:

750

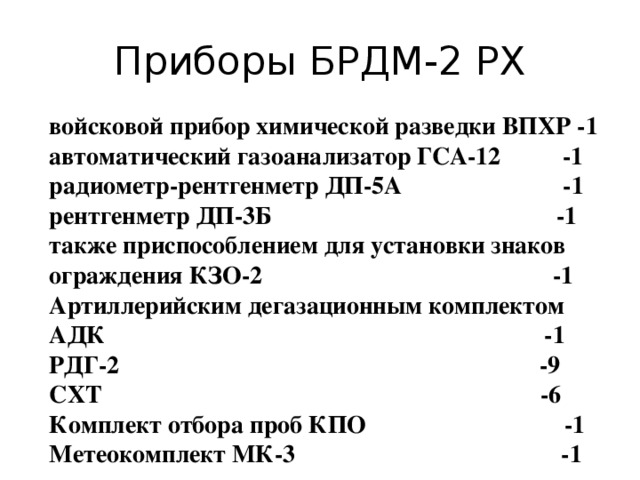

Приборы БРДМ-2 РХ

войсковой прибор химической разведки ВПХР -1

автоматический газоанализатор ГСА-12 -1

радиометр-рентгенметр ДП-5А -1

рентгенметр ДП-3Б -1

также приспособлением для установки знаков ограждения КЗО-2 -1

Артиллерийским дегазационным комплектом АДК -1

РДГ-2 -9

СХТ -6

Комплект отбора проб КПО -1

Метеокомплект МК-3 -1

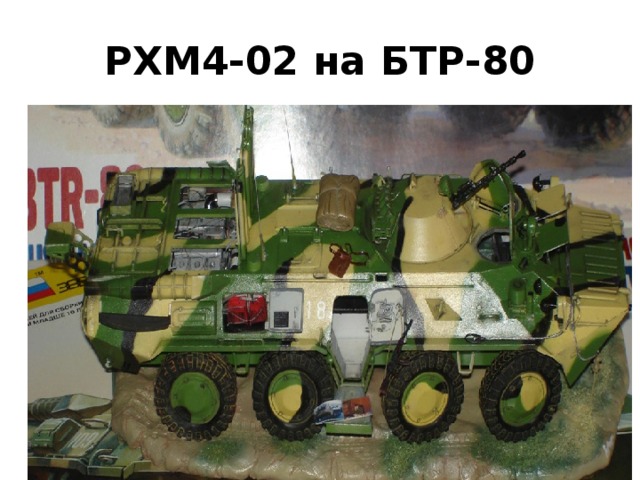

РХМ4-02 на БТР-80

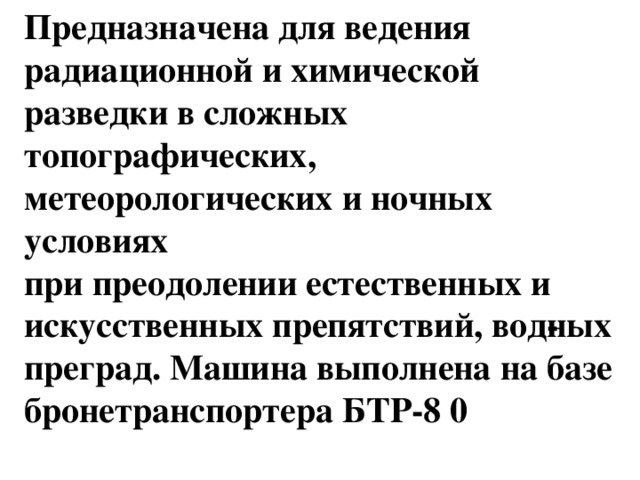

Предназначена для ведения радиационной и химической разведки в сложных топографических, метеорологических и ночных условиях  при преодолении естественных и искусственных препятствий, вод­ных преград. Машина выполнена на базе бронетранспортера БТР-8 0

Основные характеристики

Масса, кг:

в боевом положении

13500

в положении для транспортирования

13200

Скорость ведения разведки, км/ч:

радиационной

до 30

химической

до 10

Время суммарной работы машины без пополнения расходными комплектами

индикаторных средств, ч

24

Габаритные размеры

(длина х ширина х высота (без антенны), мм

7960х 2900х2315

Максимальная скорость по шоссе/на плаву, км/ч

80/9

Расчет, чел.

3

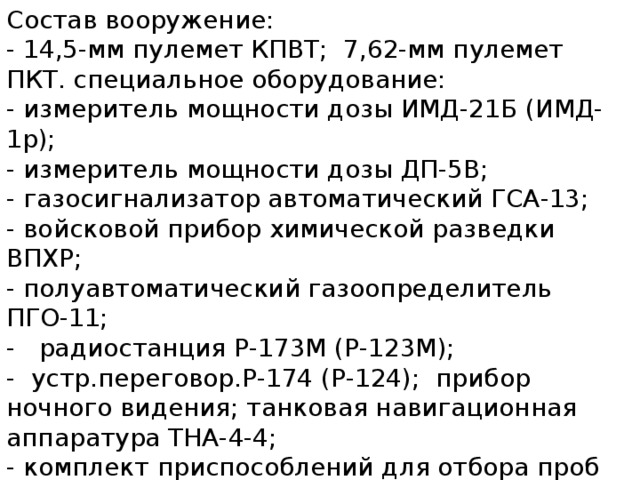

Состав вооружение:  - 14,5-мм пулемет КПВТ;  7,62-мм пулемет ПКТ. специальное оборудование:  - измеритель мощности дозы ИМД-21Б (ИМД-1р);  - измеритель мощности дозы ДП-5В;  - газосигнализатор автоматический ГСА-13;  - войсковой прибор химической разведки ВПХР;  - полуавтоматический газоопределитель ПГО-11;  -   радиостанция Р-173М (Р-123М);  -  устр.переговор.Р-174 (Р-124);  прибор ночного видения; танковая навигационная аппаратура ТНА-4-4;  - комплект приспособлений для отбора проб КПО-1;  - комплект знаков ограждения КЗО-2 - 6;  - метеокомплект МК-3М;  -    установка для запуска сигналов химической тревоги с пультом управления.

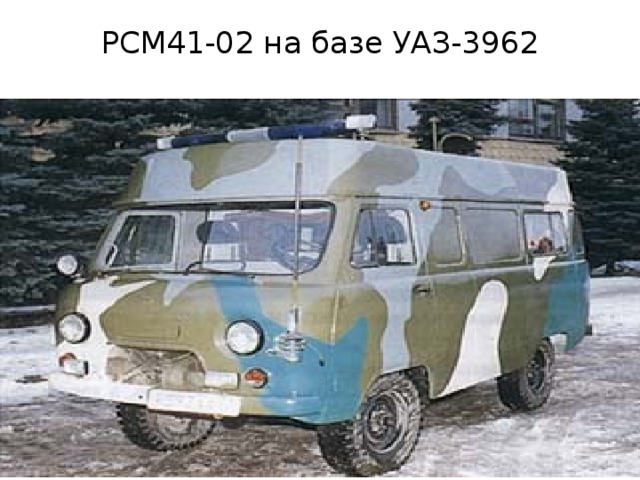

РСМ41-02 на базе УАЗ-3962

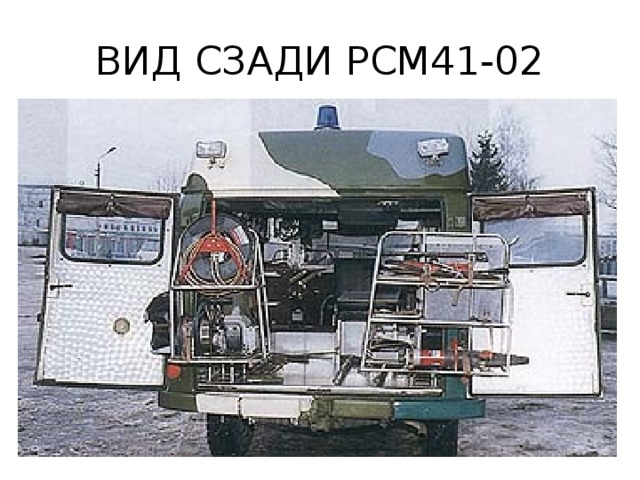

ВИД СЗАДИ РСМ41-02

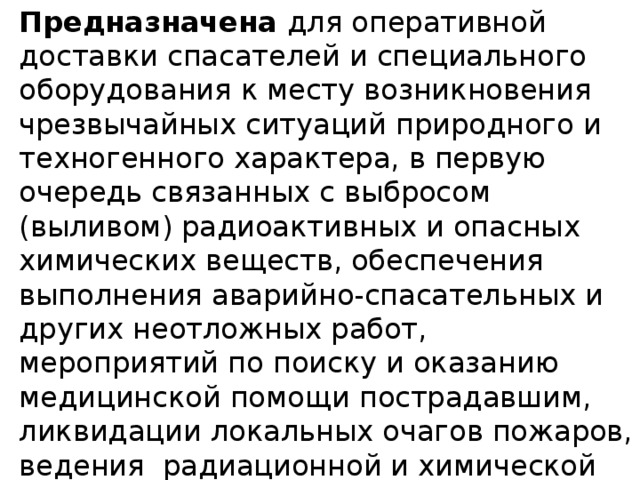

Предназначена для оперативной доставки спасателей и специального оборудования к месту возникновения чрезвычайных ситуаций природного и техногенного характера, в первую очередь связанных с выбросом (выливом) радиоактивных и опасных химических веществ, обеспечения выполнения аварийно-спасательных и других неотложных работ, мероприятий по поиску и оказанию медицинской помощи пострадавшим, ликвидации локальных очагов пожаров, ведения  радиационной и химической разведки (мониторинга), связи и оповещения в ходе ликвидации чрезвычайных ситуаций .

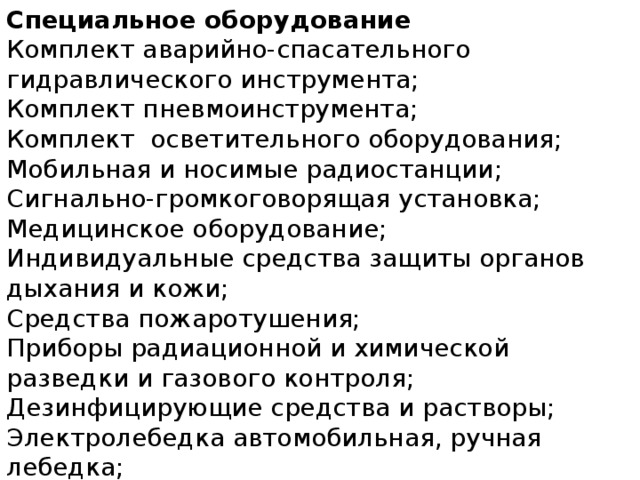

Специальное оборудование

Комплект аварийно-спасательного гидравлического инструмента;

Комплект пневмоинструмента;

Комплект  осветительного оборудования;

Мобильная и носимые радиостанции;

Сигнально-громкоговорящая установка;

Медицинское оборудование;

Индивидуальные средства защиты органов   дыхания и кожи;

Средства пожаротушения;

Приборы радиационной и химической разведки и газового контроля;

Дезинфицирующие средства и растворы;

Электролебедка автомобильная, ручная лебедка;

Набор слесарного и шанцевого инструмента.

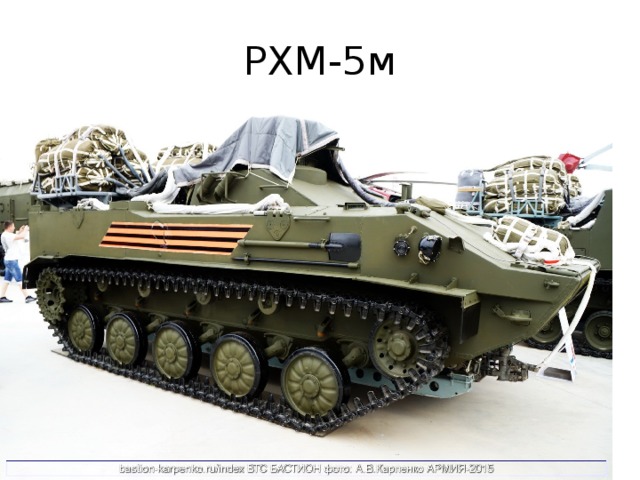

РХМ-5м

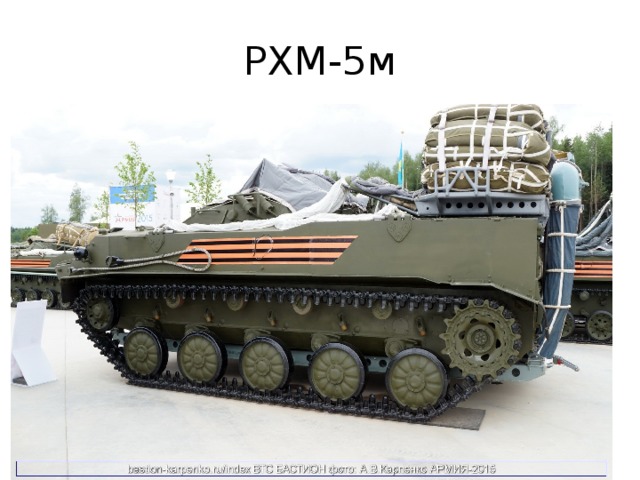

РХМ-5м

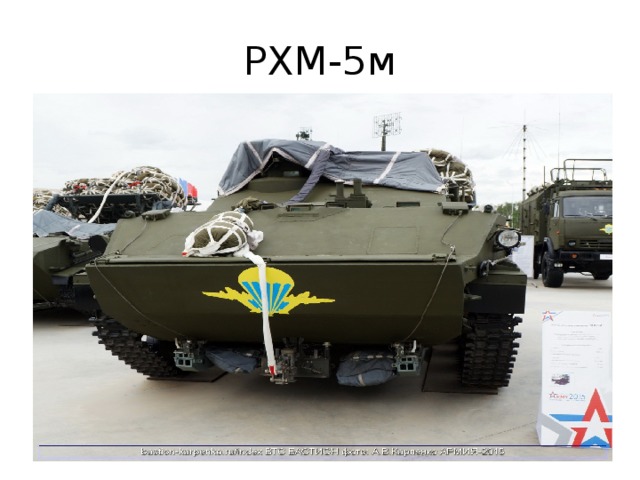

РХМ-5м

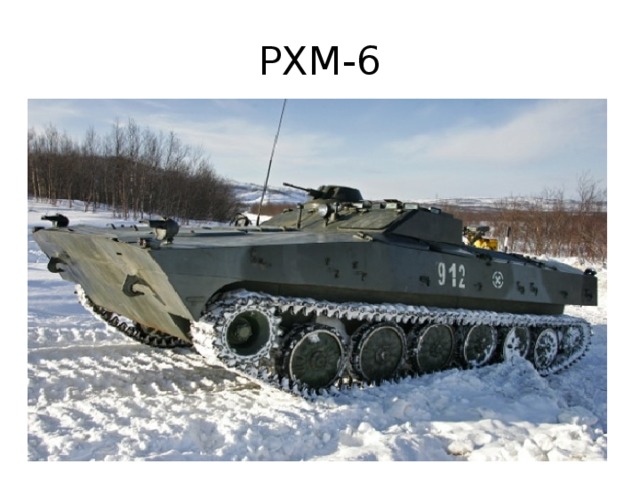

РХМ-6

РХМ-6

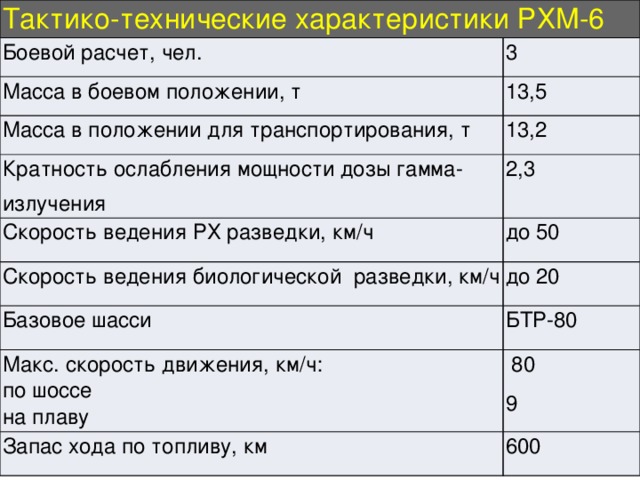

Тактико-технические характеристики РХМ-6

Боевой расчет, чел.

3

Масса в боевом положении, т

13,5

Масса в положении для транспортирования, т

13,2

Кратность ослабления мощности дозы гамма-излучения

2,3

Скорость ведения РХ разведки, км/ч

Скорость ведения биологической разведки, км/ч

до 50

до 20

Базовое шасси

Макс. скорость движения, км/ч:

БТР-80

Запас хода по топливу, км

по шоссе

  80

600

на плаву

9

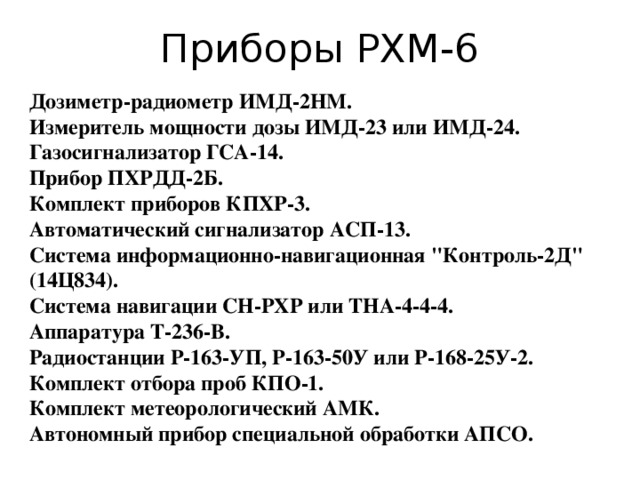

Приборы РХМ-6

Дозиметр-радиометр ИМД-2НМ.

Измеритель мощности дозы ИМД-23 или ИМД-24.

Газосигнализатор ГСА-14.

Прибор ПХРДД-2Б.

Комплект приборов КПХР-3.

Автоматический сигнализатор АСП-13.

Система информационно-навигационная "Контроль-2Д" (14Ц834).

Система навигации СН-РХР или ТНА-4-4-4.

Аппаратура Т-236-В.

Радиостанции Р-163-УП, Р-163-50У или Р-168-25У-2.

Комплект отбора проб КПО-1.

Комплект метеорологический АМК.

Автономный прибор специальной обработки АПСО.

РХМ-7 берлога

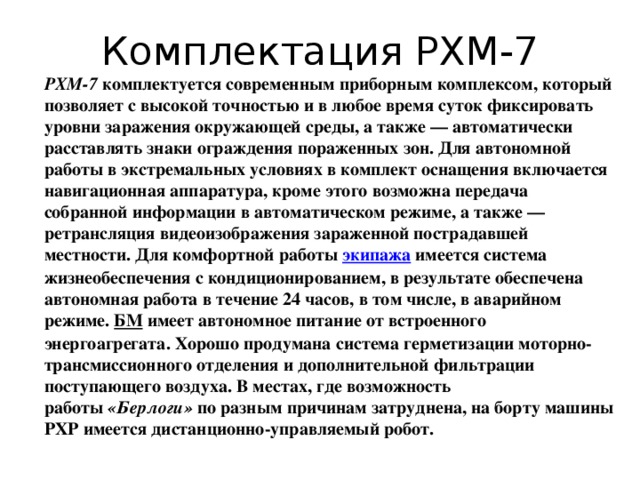

Комплектация РХМ-7

РХМ-7  комплектуется современным приборным комплексом, который позволяет с высокой точностью и в любое время суток фиксировать уровни заражения окружающей среды, а также — автоматически расставлять знаки ограждения пораженных зон. Для автономной работы в экстремальных условиях в комплект оснащения включается навигационная аппаратура, кроме этого возможна передача собранной информации в автоматическом режиме, а также — ретрансляция видеоизображения зараженной пострадавшей местности. Для комфортной работы  экипажа   имеется система жизнеобеспечения с кондиционированием, в результате обеспечена автономная работа в течение 24 часов, в том числе, в аварийном режиме.  БМ  имеет автономное питание от встроенного энергоагрегата. Хорошо продумана система герметизации моторно-трансмиссионного отделения и дополнительной фильтрации поступающего воздуха. В местах, где возможность работы  «Берлоги»  по разным причинам затруднена, на борту машины РХР имеется дистанционно-управляемый робот.

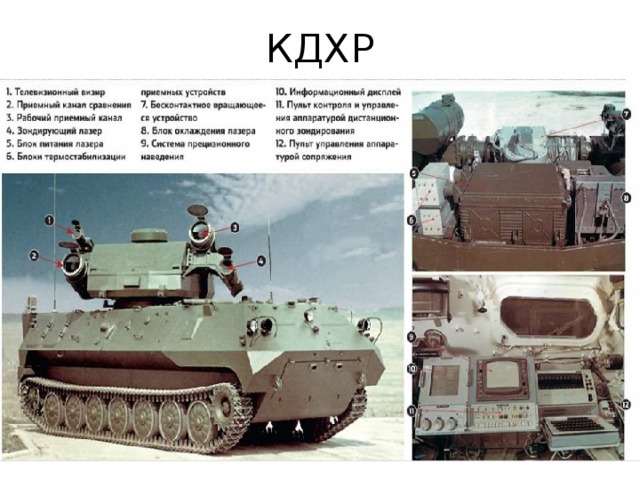

КДХР
