Мастер-класс: Изготовление деревянной модели самолетика

Изготовление модели самолета из древесины

МКОУ СОШ с. Голуметь

Автор: Петров Иван Иннокентьевич, учитель технологии

Подготовьте рабочее место.

Для изготовления модели самолета вам понадобится:

Верстак столярный (комбинированный);

Инструменты: ножовка, пила лучковая (мелкозубая) или слесарная ножовка, стамеска или нож, рубанок, напильники, наждачная бумага, угольник, линейка, карандаш;

Материалы: брусок 22х27х200мм (сосна), рейка 5х35х300мм (сосна), два гвоздика 1х15мм, клей ПВА «Столярный».

Отпилите брусок 22х27х200мм от заготовки, используя рисунок 18 страница 26 Технология 5 класс, выполните пункты 2-8, только размер бруска на выходе 20х25х200мм.

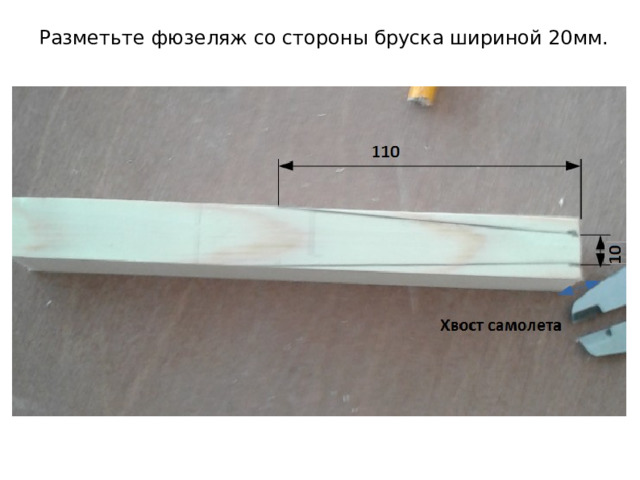

Разметьте фюзеляж со стороны бруска шириной 20мм.

Закрепите в зажим верстака или тисках и сострогайте припуски

Разметьте хвостовую часть фюзеляжа со стороны бруска 25мм

Закрепите в зажим и сострогайте припуски.

Разметьте кабину (фонарь) и капот (носовой обтекатель)

Срежьте припуски

Скруглите фюзеляж самолета

Крыло изготавливаем из рейки(возможно ДВП или фанера) 5х35х300мм. Форма и количество крыльев по желанию (у биплана верхнее крыло длиннее). Концы крыла скругляем.

Пропиливаем паз глубиной 25мм и шириной по толщине руля высоты (хвостового оперения)

Собираем хвостовое оперение на клей ПВА, а крыло на два гвоздика.

Изготовив винт, получите флюгер.

По аналогичной технологии можно сделать маленькие машинки….

Вариант 2: машинки
