Материальная часть. Сборка и разборка автомата Калашникова.

Тема № 2.2

Материальная часть. Сборка и разборка автомата Калашникова

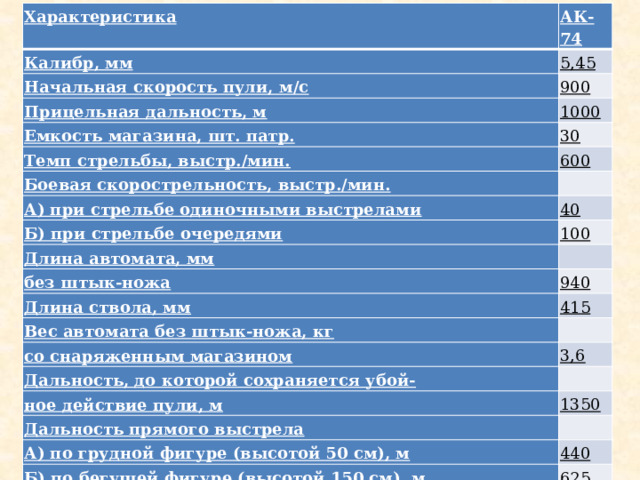

Характеристика

АК-74

Калибр, мм

5,45

Начальная скорость пули, м/с

900

Прицельная дальность, м

Емкость магазина, шт. патр.

1000

30

Темп стрельбы, выстр./мин.

600

Боевая скорострельность, выстр./мин.

А) при стрельбе одиночными выстрелами

40

Б) при стрельбе очередями

100

Длина автомата, мм

без штык-ножа

940

Длина ствола, мм

415

Вес автомата без штык-ножа, кг

со снаряженным магазином

3,6

Дальность, до которой сохраняется убой-

ное действие пули, м

1350

Дальность прямого выстрела

А) по грудной фигуре (высотой 50 см), м

440

Б) по бегущей фигуре (высотой 150 см), м

Количество нарезов в канале ствола,

625

4

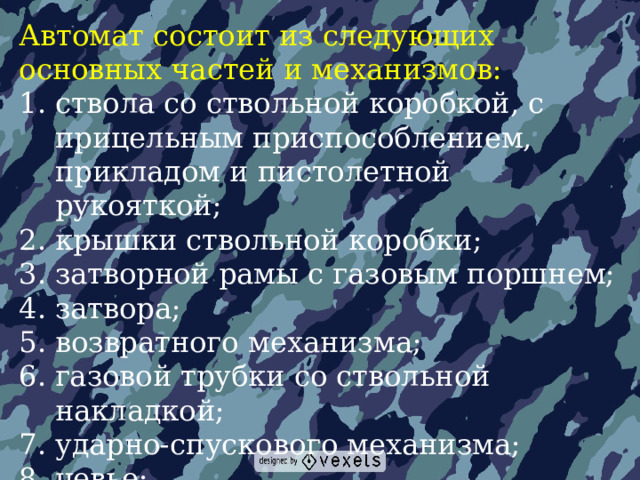

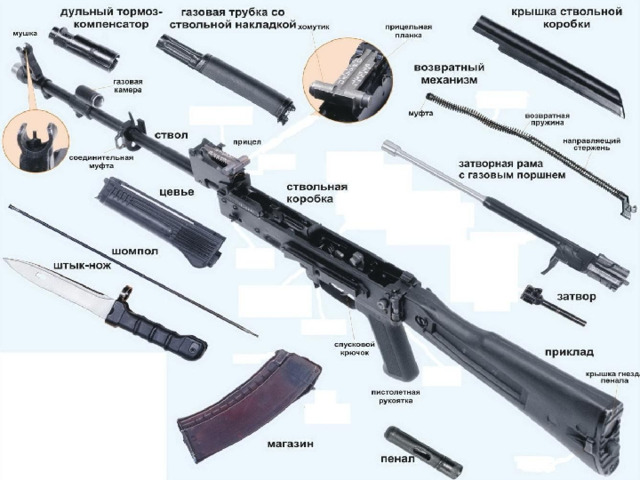

Автомат состоит из следующих основных частей и механизмов:

• ствола со ствольной коробкой, с прицельным приспособлением, прикладом и пистолетной рукояткой;
• крышки ствольной коробки;
• затворной рамы с газовым поршнем;
• затвора;
• возвратного механизма;
• газовой трубки со ствольной накладкой;
• ударно-спускового механизма;
• цевье;
• магазина.

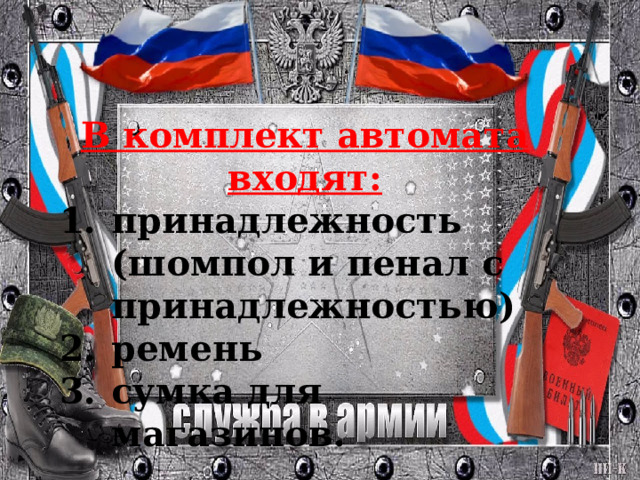

В комплект автомата входят:

• принадлежность (шомпол и пенал с принадлежностью)
• ремень
• сумка для магазинов.

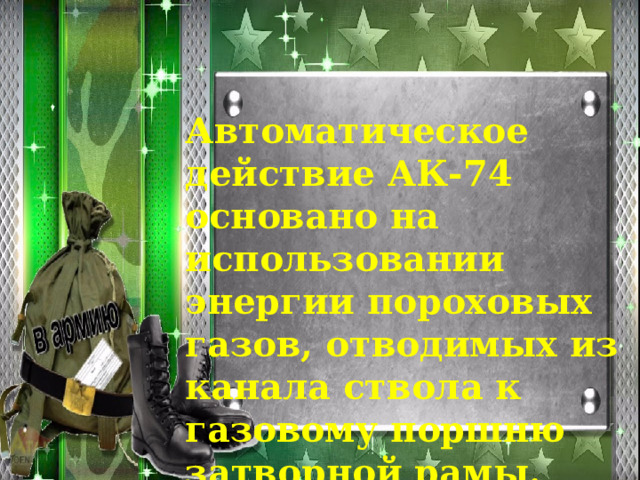

Автоматическое действие АК-74 основано на использова­нии энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

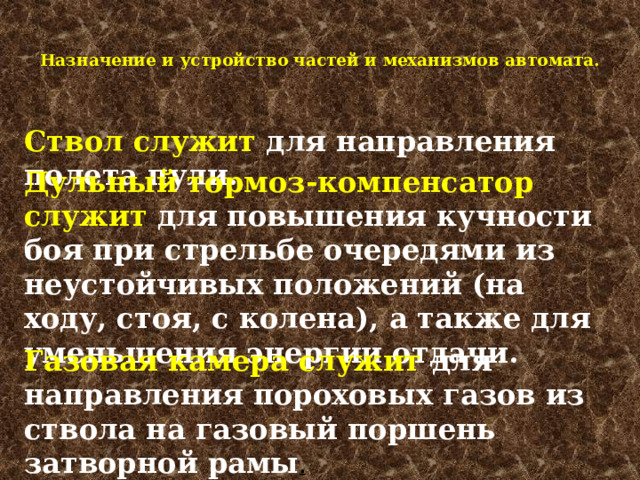

Назначение и устройство частей и механизмов автомата.

Ствол служит для направления полета пули.

Дульный тормоз-компенсатор служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена), а также для уменьшения энергии отдачи.

Газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы .

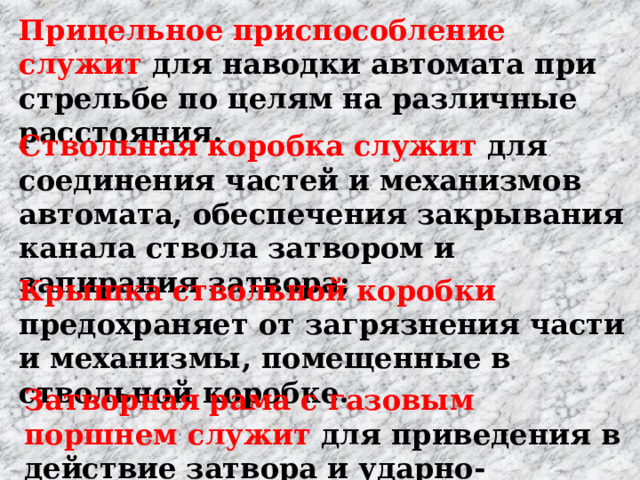

Прицельное приспособление служит для наводки ав­томата при стрельбе по целям на различные расстояния.

Ствольная коробка служит для соединения частей и механизмов автомата, обеспечения закрывания канала ствола затвором и запирания затвора;

Крышка ствольной коробки предохраняет от загряз­нения части и механизмы, помещенные в ствольной коробке.

Затворная рама с газовым поршнем служит для при­ведения в действие затвора и ударно-спускового механизма.

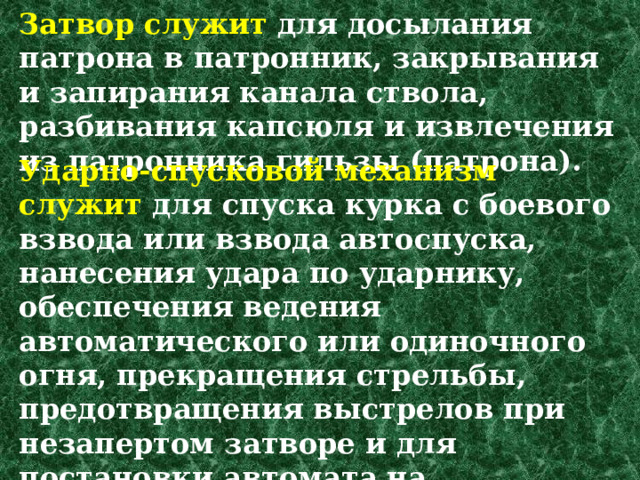

Затвор служит для досылания патрона в патронник, за­крывания и запирания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Ударно-спусковой механизм служит для спуска курка с боевого взвода или взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекраще­ния стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

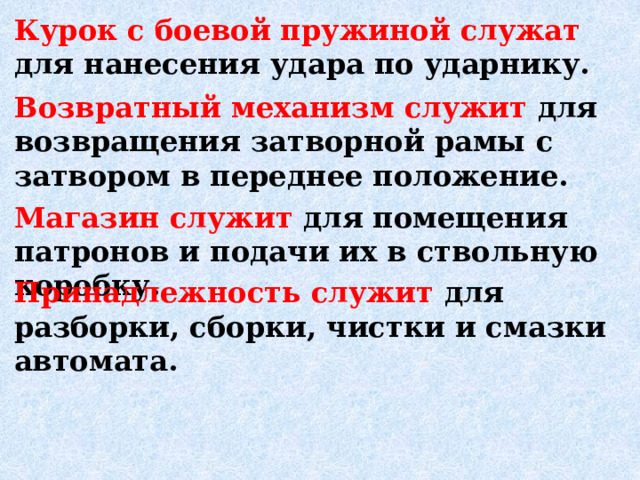

Курок с боевой пружиной служат для нанесения удара по ударни­ку.

Возвратный механизм служит для возвращения за­творной рамы с затвором в переднее положение.

Магазин служит для помещения патронов и подачи их в ствольную коробку.

Принадлежность служит для разборки, сборки, чистки и смазки автомата.

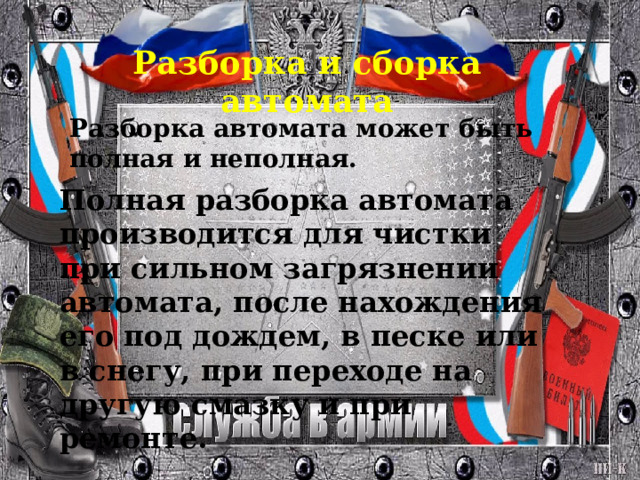

Разборка и сборка автомата

Разборка автомата может быть полная и неполная.

Полная разборка автомата производится для чистки при сильном загрязнении автомата, после нахождения его под дождем, в песке или в снегу, при переходе на другую смазку и при ремонте.

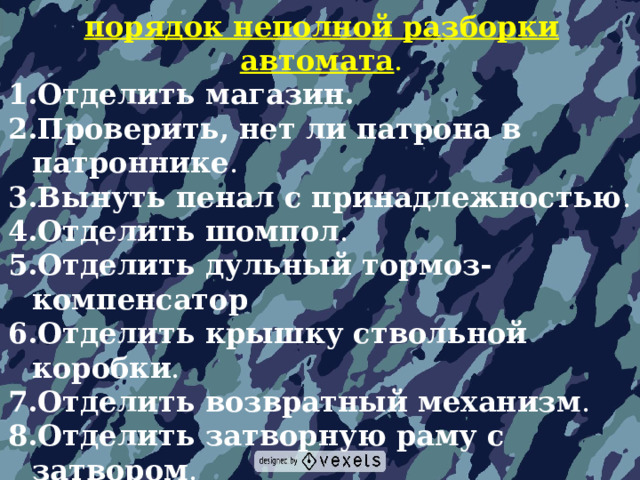

порядок неполной разборки автомата .

• Отделить магазин.
• Проверить, нет ли патрона в патроннике .
• Вынуть пенал с принадлежностью .
• Отделить шомпол .
• Отделить дульный тормоз-компенсатор
• Отделить крышку ствольной коробки .
• Отделить возвратный механизм .
• Отделить затворную раму с затвором .
• Отделить затвор от затворной рамы .
• Отделить газовую трубку со ствольной накладкой .

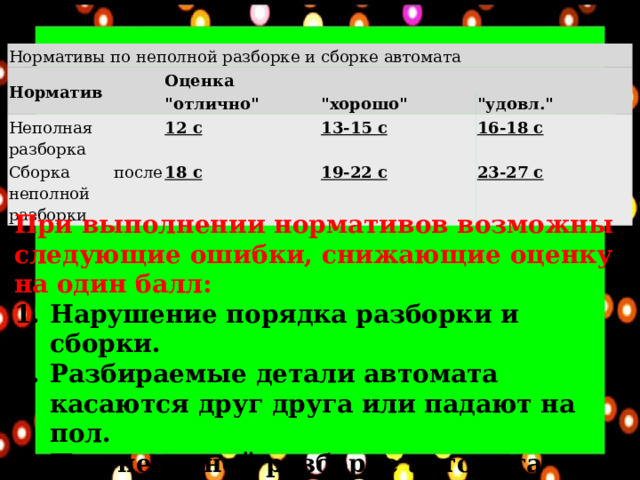

Нормативы по неполной разборке и сборке автомата

Норматив

Оценка

"отлично"

Неполная разборка

"хорошо"

12 с

Сборка после неполной разборки

"удовл."

13-15 с

18 с

16-18 с

19-22 с

23-27 с

При выполнении нормативов возможны следующие ошибки, снижающие оценку на один балл:

• Нарушение порядка разборки и сборки.
• Разбираемые детали автомата касаются друг друга или падают на пол.
• При неполной разборке автомата используются посторонние предметы.

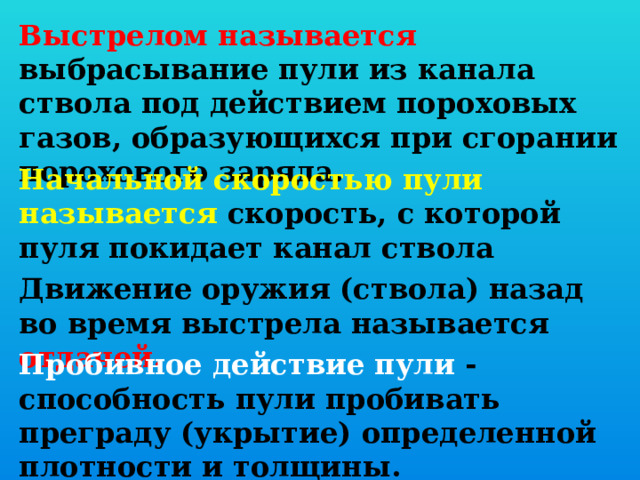

Выстрелом называется выбрасывание пули из канала ствола под действием пороховых газов, образующихся при сгорании порохового заряда.

Начальной скоростью пули называется скорость, с которой пуля покидает канал ствола

Движение оружия (ствола) назад во время выстрела называется отдачей.

Пробивное действие пули - способность пули пробивать преграду (укрытие) определенной плотности и толщины.

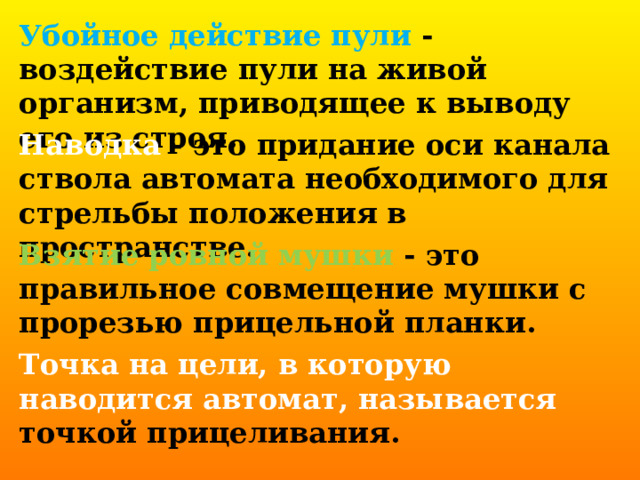

Убойное действие пули - воздействие пули на живой организм, приводящее к выводу его из строя.

Наводка - это придание оси канала ствола автомата необходимого для стрельбы положения в пространстве.

Взятие ровной мушки - это правильное совмещение мушки с прорезью прицельной планки.

Точка на цели, в которую наводится автомат, называется точкой прицеливания.

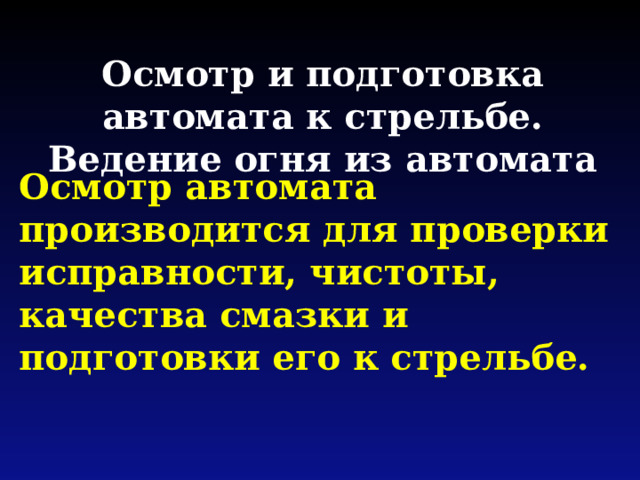

Осмотр и подготовка автомата к стрельбе. Ведение огня из автомата

Осмотр автомата производится для проверки исправности, чистоты, качества смазки и подготовки его к стрельбе.

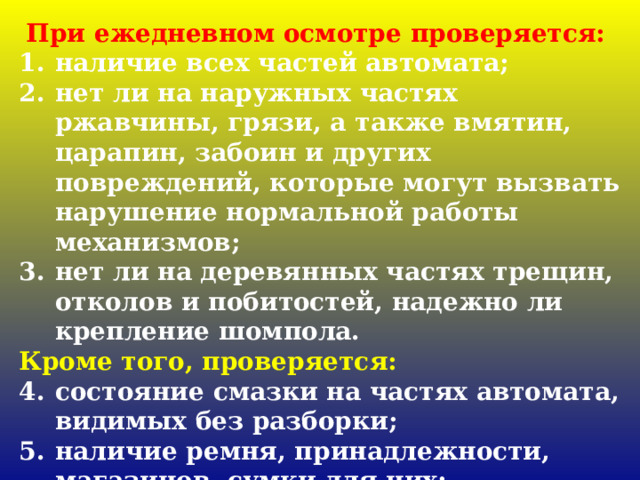

При ежедневном осмотре проверяется:

• наличие всех частей автомата;
• нет ли на наружных частях ржавчины, грязи, а также вмятин, царапин, забоин и других повреждений, которые могут вызвать нарушение нормальной работы механизмов;
• нет ли на деревянных частях трещин, отколов и побитостей, надежно ли крепление шомпола.

Кроме того, проверяется:

• состояние смазки на частях автомата, видимых без разборки;
• наличие ремня, принадлежности, магазинов, сумки для них;
• наличие и исправность штык-ножа.

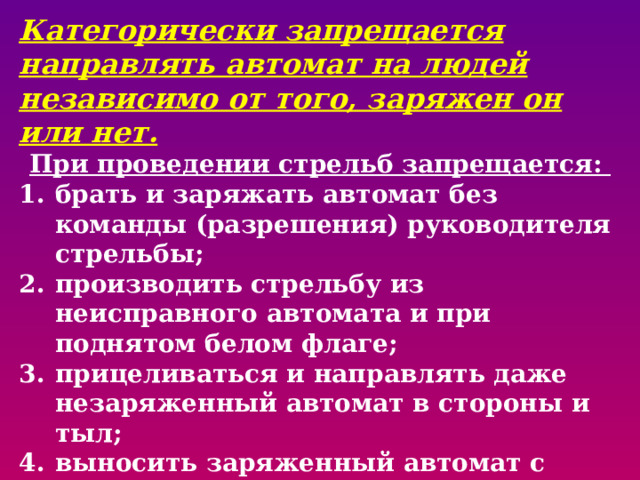

Категорически запрещается направлять автомат на людей независимо от того, заряжен он или нет.

При проведении стрельб запрещается:

• брать и заряжать автомат без команды (разрешения) руководителя стрельбы;
• производить стрельбу из неисправного автомата и при поднятом белом флаге;
• прицеливаться и направлять даже незаряженный автомат в стороны и тыл;
• выносить заряженный автомат с огневого рубежа;
• оставлять где бы то ни было заряженный автомат или передавать его другим лицам без команды руководителя стрельбы.

Производство стрельбы включает:

• установку прицела и переводчика,
• прикладку,
• прицеливание,
• спуск курка
• удержание автомата при стрельбе.
