Materialnaya_chast_avtomata_Kalaschnikova,

Назначение и боевые свойства 5.45 АК-74

• 5,45-мм автомат Калашникова яв­ляется индивидуальным оружием. Он предназначен для уничтожения живой силы и пора­жения огневых средств противника. Для пора­жения противника в рукопашном бою к авто­мату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК74Н, АКС74Н присоединяет­ся ночной стрелковый прицел универсальный (НСПУ).
• Для стрельбы из автомата (пулемета) при­меняются патроны с обыкновенными (со сталь­ным сердечником) и трассирующими пулями.

Общий вид 5,45-мм а—с постоянным прикладом (АК74); б—со складывающимся прицелом (АК74Н);

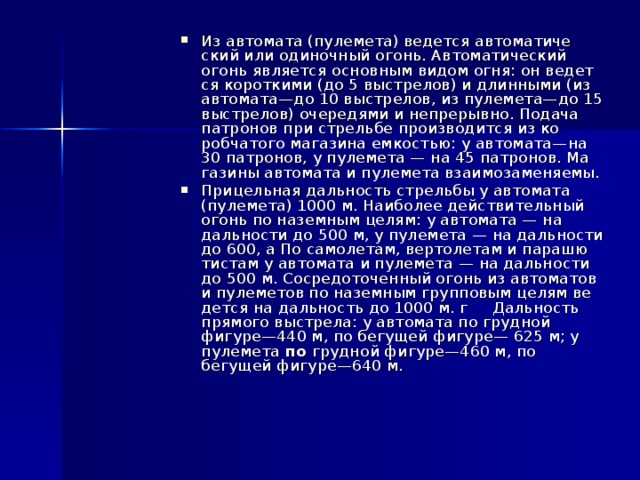

• Из автомата (пулемета) ведется автоматиче­ский или одиночный огонь. Автоматический огонь является основным видом огня: он ведет­ся короткими (до 5 выстрелов) и длинными (из автомата—до 10 выстрелов, из пулемета—до 15 выстрелов) очередями и непрерывно. Пода­ча патронов при стрельбе производится из ко­робчатого магазина емкостью: у автомата—на 30 патронов, у пулемета — на 45 патронов. Ма­газины автомата и пулемета взаимозаменяемы.
• Прицельная дальность стрельбы у автомата (пулемета) 1000 м. Наиболее действительный огонь по наземным целям: у автомата — на дальности до 500 м, у пулемета — на дальности до 600, а По самолетам, вертолетам и парашю­тистам у автомата и пулемета — на дальности до 500 м. Сосредоточенный огонь из автоматов и пулеметов по наземным групповым целям ве­дется на дальность до 1000 м. г Дальность прямого выстрела: у автомата по грудной фигуре—440 м, по бегущей фигуре— 625 м; у пулемета по грудной фигуре—460 м, по бегущей фигуре—640 м.

• Темп стрельбы около 600 выстрелов в минуту.
• Боевая скорострельность: при стрельбе очере­дями из автомата—до 100, из пулемета—до 150 выстрелов в минуту; при стрельбе, одиноч­ными выстрелами из автомата—до 40, из пу­лемета — до 50 выстрелов в минуту.
• Вес автомата без штыка-ножа со снаряжен­ным патронами пластмассовым магазином:
• АК.74—3,6 кг; АК74Н—5,9 кг; АКС74—3,5кг;
• АКС74Н — 5,8 кг. Вес штыка-ножа с ножнами 490г.
• Вес пулемета со снаряженным патронами пластмассовым магазином: РПК74—5,46 кг;
• РПК74Н—7,76 кг; РПКС74—5,61 кг; РПКС74Н—7,91 кг.

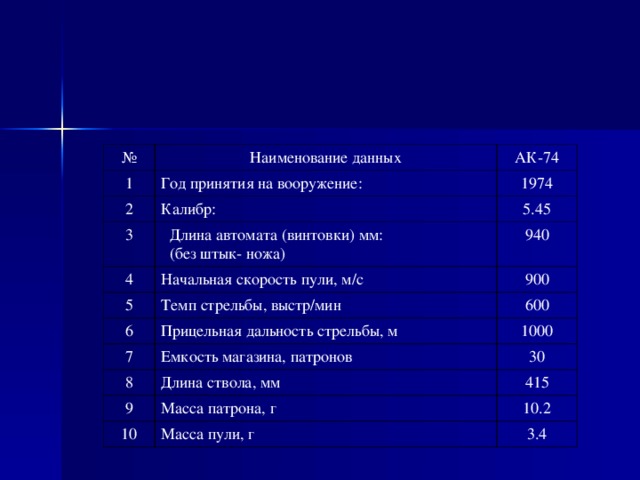

• Сравним некоторые баллистические и конструктивные данные нашего автомата

№

Наименование данных

1

АК-74

Год принятия на вооружение:

2

Калибр:

1974

3

5.45

Длина автомата (винтовки) мм:

(без штык- ножа)

4

Hачальная скорость пули, м/с

940

5

6

Темп стрельбы, выстр/мин

900

Прицельная дальность стрельбы, м

600

7

1000

Емкость магазина, патронов

8

Длина ствола, мм

30

9

415

Масса патрона, г

10

Масса пули, г

10.2

3.4

Общее устройство и принцип работы автоматики

• Автомат (пулемет) состоит из следующих основных частей и механизмов:
• — ствола со ствольной коробкой, прицель­ным приспособлением, прикладом и пистолетной рукояткой;
• — крышки ствольной коробки;
• — затворной рамы с газовым поршнем;
• — затвора;
• — возвратного механизма;
• — газовой трубки со ствольной накладкой;
• — ударно-спускового механизма;
• — цевья;
• — магазина.
• Кроме того, у автомата имеется дульный тор­моз-компенсатор и штык-нож, а у пулемета — пламегаситель и сошка.

Основные части и механизмы автомата и его принадлежности: 1- ствол со ствольной коробкой, с ударно- спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой, 2- дульный тормоз- компенсатор; 3- крышка ствольной коробки; 4- затворная рама с газовым поршнем; 5- затвор; 6- возвратный механизм; 7- газовая трубка со ствольной накладкой; 8- цевьё; 9- магазин; 10- штык- нож; 11- шомпол; 12- пенал принадлежности; 13- пламегаситель.
