МДК 01.01 группа 2-1 на 17.04

УРОК №24

ПРЕДМЕТ: мдк 01.01. ДАТА ПРОВЕДЕНИЯ: 17.04 .2020 г.

ГРУППА: 2-1 сварщики

ТЕМА УРОКА: ЛЕКЦИЯ Основные характеристики источника питания и сварочной дуги

ЦЕЛЬ УРОКА: Изучать характеристик источников питания сварочной дуги, как влияют на дугу сварочный ток и напряжение.

ВИД УРОКА: Комбинированный

ОСНАЩЕНИЕ УРОКА: компьютер

ЗАКРЕПЛЕНИЕ УРОКА: Контрольные вопросы

1. Перечислить виды внешних характеристик трансформаторов?

2.Что называется статическим вольтамперная характеристика дуги и в чем разница внешней вольт – амперной характеристики?

3.На что влияет длина дуги ?

4.Что называется током холостого хода трансформатора?

5.Для ручной дуговой сварки применяется трансформатор какой внешней характеристикой?

Основные характеристики источника питания и сварочной дуги

Внешняя характеристика источника питания дуги. Кроме таких осязаемых параметров трансформатора как форма и геометрические размеры его магнитопровода, количество витков первичной и вто­ричной обмоток, величина входного и выходного напряжения, по­требляемый и развиваемый на выходе ток и т. д., существуют еще и такие характеристики электросварочной системы, которые в обыч­ных условиях оценить визуально или измерить с помощью измери­тельной аппаратуры невозможно, однако именно их показатели оп­ределяют пригодность трансформатора в качестве источника тока для ручной сварки или же обуславливают качество горения дуги и формирования сварного шва. То, что разные трансформаторы по-раз­ному варят, сварщикам известно хорошо. В одном случае дуга зажи­гается и горит стабильно, швы ложатся ровно, работать таким аппа­ратом легко - сварщики говорят: «варит мягко». В другом же слу­чае наоборот: удерживать дугу тяжело, она мерехтит и часто гаснет, металл сильно разбрызгивается, и швы получаются какими-то рва­ными и размытыми, притом что трансформатор развивает необходи­мый ток, даже вроде бы обладает запасом по мощности и с выход­ным напряжением у него тоже все в порядке. В чем же дело? А при­чина как раз в способности трансформатора стабильно держать рабочий ток, что характеризуется таким показателем, как внешняя вольт-амперная характеристика (ВАХ) источника питания. Под ис­точником питания в общем случае понимается трансформатор с при­соединенными к нему дополнительными устройствами, которыми могут быть активная или реактивная нагрузка (дроссель) или ка­кие-либо другие компоненты, улучшающие внешнюю характеристи­ку такого скомпонованного источника тока. Важно, что рабочий ток снимается с выхода всей этой системы. Если же сварочный транс­форматор используется как источник питания дуги сам по себе, без другого оборудования, то имеет смысл говорить о внешней вольт-ам­перной характеристике самого трансформатора. Притом, что в по­следнем случае оценка будет более наглядной, - хорошо, когда для ручной сварки используется трансформатор, обладающий хорошей характеристикой без каких-либо дополнительных средств ее улучше­ния. К тому же практика показывает, что в легких бытовых и пере­носных промышленных сварочных аппаратах громоздкие элементы для улучшения выходных характеристик не применяются вообще и источником питания дуги здесь является сам трансформатор.

Внешней вольт-амперной характеристикой источника питания на­зывается зависимость напряжения на клеммах источника от величины сварочного тока (рис. 1.7). Сварочный ток определяется свойствами нагрузки трансформатора, в данном случае электрической сварочной дуги. Трансформаторы могут иметь следующие виды внешних харак­теристик: крутопадающая (1), пологопадающая (2), жесткая (3), при достижении очень высоких токов, до 1000 А, может наблюдаться да­же возрастающая характеристика.

Д ля ручной сварки применима только крутопадающая характеристика, жесткая и пологопадающая применяются при автоматической электросварке. Таким образом, из­готавливаемый сварочный трансформатор должен обладать крутопа­дающей внешней характеристикой - только тогда процесс сварки бу­дет происходить качественно. Дело здесь в том, что только при круто­падающей характеристике довольно-таки значительные колебания напряжения на дуге, как это видно на середине участка из графика, вызывают относительно небольшое изменение сварочного тока. А ведь величина напряжения на сварочной дуге в свою очередь зави­сит от длины дуги, которая поддерживается в процессе горения вруч­ную, потому не может быть стабильной. Вот почему только при кру­топадающей характеристике трансформатора колебания кончика электрода в руках сварщика будут не сильно сказываться на стабиль­ности горения дуги и качестве наплавки. Чтобы в полной мере понять этот процесс, полезно также более подробно рассмотреть особенно­сти горения дуги и определить ее характеристики.

 Характеристики сварочной дуги. Сварочная дуга представляет собой длительный электрический разряд между концом электрода и областью дуговой зоны металла изделия. Сварочная дуга характеризуется значительной плотностью тока и высокой температурой катодной области электрода, превы­шающей 3000 градусов, при относительно небольшом значении раз­ности потенциалов - 20...25 В. При зажигании дуги сначала проис­ходит пробой газового промежутка электронами, потом, в течение микросекунд, процесс стабилизируется и в дуговом промежутке, в результате ионизации электронами молекул газов, появляется также ионная проводимость. Кроме того, стабилизатором горения дуги является плавящаяся и испаряющаяся обмазка электродов.

П ри сварке плавящимся элек­тродом, под действием высокой температуры, на его конце происхо­дит плавление металла, образова­ние капли, ее отрыв от электрода и перенос на металл изделия. При ручной сварке в виде капель пере­носится до 95% электродного ме­талла, некоторая его часть превра­щается в пары и брызги (рис, 1.8). Диаметр капель и скорость их обра­зования зависят от силы тока, диа­метра электрода, длины дуги и ряда других условий. При сварке покры­тыми электродами большинство ка­пель окутано в оболочку из шлака, образующегося при плавлении покрытия, поэтому при прохождении они не замыкают дуговой промежуток. Однако короткое замыкание дугового промежутка некоторыми каплями все же происходит, что приводит к кратковременным падениям напряжения и скачкам сва­рочного тока. Для стабильности процесса горения дуги важна способ­ность трансформатора к быстрому восстановлению тока и напряже­ния. В сварочной дуге происходит нелинейное распределение темпе­ратуры и падение напряжения, зависящих от силы тока.

Статическая вольт-амперная характеристика дуги. Наибольший практический интерес при рассмотрении сварочной дуги для нас представляет ее статическая вольт-амперная характери­стика. Ни в коем случае не стоит путать вольт-амперные характери­стики источника питания (трансформатора) и дуги, так как они обу­словлены совершенно разными по сути физическими процессами. Статической вольт-амперной характеристикой дуги называют зави­симость падения напряжения на дуге от силы сварочного тока при постоянной длине дуги и прочих постоянных условиях горения дуги.

 Вольт-амперные характеристики дуги снимаются в лаборатор­ных условиях, от специального источника с регулируемыми пара­метрами. Проведение данного эксперимента связано со значительны­ми трудностями из-за сложности измерения и поддержания длины дуги, а также поддержания неизменными других физических усло­вий. Трудности особенно усугубляются при проведении эксперимен­та с плавящимися электродами, длина дуги в процессе плавления ко­торых постоянно меняется, кроме того, происходит влияние на дугу капель переносимого расплавленного металла вплоть до замыкания в некоторых случаях этими каплями дугового промежутка. Однако эм­пирические результаты для такого рода дуг были давно получены и исследованы (рис. 1.9), их форма сохраняет свой вид и в случае руч­ной электросварки.

С татическую вольт-амперную характеристику дуги условно мож­но разделить на три участка: падающая - с ростом сварочного тока напряжение уменьшается (1); жесткая - с ростом тока напряжение остается практически неизменным (2); возрастающая - рост тока вызывает увеличение напряжения дуги (3). Зажигание дуги происхо­дит при напряжениях 40...50 В. По мере увеличения тока дуги на­пряжение на ней падает до 20...25 В, уменьшение напряжения пре­кращается при достижении тока 70...80 А. При дальнейшем росте тока напряжение дуги стабилизируется - именно этот участок луч­ше всего использовать для электросварки. При токах свыше 800 А напряжение дуги начинает расти, однако такие значения недостижи­мы для бытовой электросварки и потому для нас малоинтересны. По­ложение вольт-амперных характеристик различно для дуг различной длины. При увеличении длины дуги график вольт-амперной зависи­мости сдвигается вверх - в сторону возрастания напряжения (рис. 1.10). Так, вольт-амперная характеристика (L3) соответствует короткой дуге; зависимость (L1) - длинной дуге для того же элек­трода и источника питания.

П ри ручной электросварке, вследствие дрожания рук сварщика, неровностей поверхности и других причин, происходит неизбежное колебание кончика электрода и изменение длины дуги. Как нам те­перь известно, при изменении длины дуги меняет свое положение и вольт-амперная характеристика - изменяется протекающий через дуговой промежуток ток, соответственно, меняется ток трансформа­тора, что уже описывается внешней вольт-амперной характеристи­кой источника питания. Таким образом, в результате наложения свойств дуги и источника питания стабильное горение дуги возмож­но только в точке пересечения графиков статической вольт-амперной характеристики дуги и внешней характеристики источника пита­ния, то есть когда выходное напряжение источника соответствует напряжению дуги при определенной ее длине (рис. 1.11). О днако же длина дуги при ручной сварке постоянно меняется, а значит, меняет­ся и положение точки пересечения этих зависимостей.

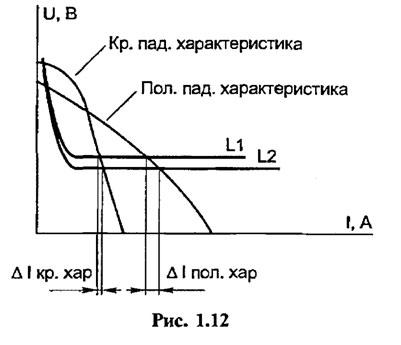

 Что же мы видим? На рис. 1.12 изображены две статические ха­рактеристики одной и той же дуги на разных длинах LI, L2 - колеба­ние длины дуги естественно при ручной сварке. Далее будем считать, что мы запитываем дугу от двух разных трансформаторов: с крутопа­дающей и пологопадающей внешней характеристикой. Графики со­ответствующих ВАХ трансформаторов изображены здесь же, и они пересекают кривые статических ВАХ дуги. Горение дуги возможно только в точках пересечения кривых внешних характеристик транс­форматоров со статическими кривыми дуги на длинах LI, L2. Теперь обратите внимание, как изменяется ток в точках горения в первом и во втором случае, при переходе дуги с длины L1 на длину L2. Т ак, в первом случае, для трансформатора с крутопадающей внешней характеристикой, изменение тока между крайними точками горения сварочной дуги соответствует значению ΔIкр.хар, которое относи­тельно небольшое. Во втором же случае, при тех же колебаниях дли­ны дуги, но уже в точках горения дуги для трансформатора с полого-падающей характеристикой, мы видим значительную разницу в изме­нении сварочного тока - ΔIпол.хар.

Выводы очевидны: стабильное горение дуги и высокое качество сварного шва возможны только при минимальных колебаниях рабо­чего тока, что может обеспечить только источник с крутопадающей внешней характеристикой.

Литература:

1. И.В. Гуменюк, О. Ф. Иваськов, О. В. Гуменюк Технология электродуговой сварки. - Киев: Грамота, 2007

2. Китаев A.M., Китаев Я.А. Справочная книга сварщика. - М.: Машиностроение,990

3. 3. Шебеко Л.П. Оборудование и технология дуговой автоматической и полуавтоматической сварки, - Москва «Высшая школа» 1986
