МДК.01.02 Технология и оборудование элементов систем водоснабжения и водоотведения

ЛЕКЦИЯ

МДК.01.02 Технология и оборудование элементов систем водоснабжения и водоотведения

Тема: Монтаж чугунных трубопроводов

Цель: Формирование знаний по монтажу чугунных трубопроводов

Перечень знаний/умений/формируемых компетенций:

Знать: основные гидротехнические сооружения, используемые в системах водоснабжения и водоотведения; уметь: осуществлять поиск необходимого оборудования, элементов систем водоснабжения и водоотведения.

ОК 01 – ОК 07; ОК 09 – ОК 10; ПК 1.1 - ПК 1.2; ПК 1.4 - ПК 1.7.

ЗАДАНИЕ.

1. Составить конспект с основными тезисами

Теоретическая часть

Доставленные на трассу строительства трубы подвергают приемке и проверке качества. Каждую трубу осматривают для обнаружения трещин, раковин, наростов и других дефектов. Трубы с такими дефектами, также издающие дребезжащий звук (из-за трещин, скрытых под изоляцией), к укладке не допускаются. При приемке труб проверяют наружный диаметр цилиндрической их части и внутренние диаметры раструбов.

Для обеспечения водонепроницаемости стыковых соединений к трубам и резиновым кольцам предъявляют следующие требования:

1. поверхности гладких концов труб, а также внутренние поверхности раструбов должны быть гладкими без наплывов и рисок:

2. овальность не должна превышать допускаемых отклонений по наружному диаметру гладкого конца трубы и внутреннему диаметру раструба:

3. торец гладкого конца трубы должен быть перпендикулярен оси трубы, а у труб, соединяемых на манжетах, иметь с наружной стороны фаску;

4. поверхность колец должна быть гладкой, без трещин, пузырей, посторонних включений и других дефектов, влияющих на эксплуатационные качества колец;

5. на всей рабочей поверхности манжет не должно быть более трех выступов или углублений высотой или глубиной до 1 мм, диаметром до 3 мм.

Трубы вдоль траншеи раскладывают на расстоянии не менее 1- 1,5 м от бровки траншеи (рис. 10, а), располагая их в таком направлении, в каком они должны быть уложены в траншее (т.е. против движения жидкости по будущему трубопроводу).

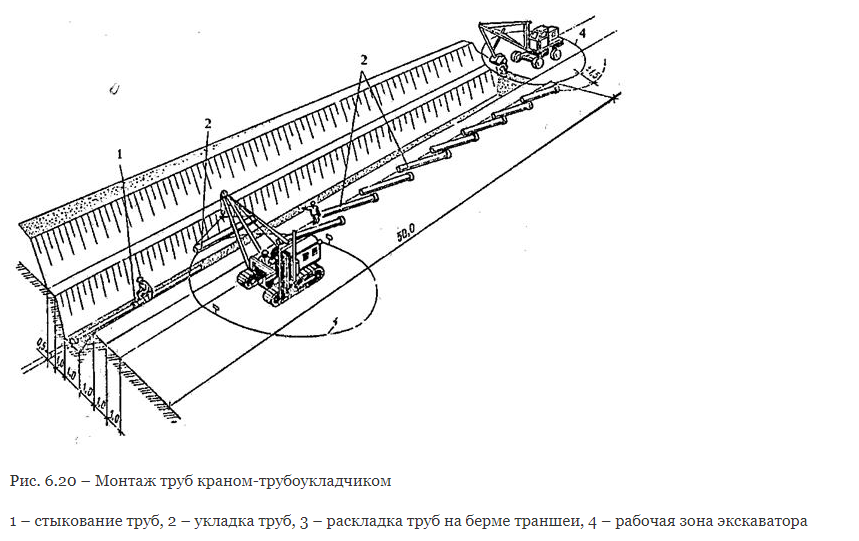

В начале монтируемого участка трубопровода, особенно при заделке раструбных стыков самоуплотняющимися резиновыми манжетами, устраивают концевой бетонный упор для первых труб.- Легкие трубы (диаметром до 200 мм) опускают в траншею вручную. с помощью каната, который пропускают внутри трубы или которым обвязывают трубу у концов. Трубы диаметром более 200 мм укладывают обычно с помощью монтажных стреловых кранов или кранов-трубоукладчиков. Причем трубы в траншею укладывают стреловыми (автомобильными, пневмоколесными, гусеничными) кранами при такой их раскладке на берме, когда в процессе монтажа требуется после строповки трубы ее подъем и поворот (см. рис. 10, а), а кранами-трубоукладчиками - в том случае, когда трубы разложены таким образом (см. рис. 11), когда не требуется поворот крана.

Опущенную в траншею трубу заводят гладким концом в раструб ранее уложенной. При этом следят, чтобы он не доходил до упора раструба на расстояние, равное в зависимости от диаметра труб от 5 до 9 мм при заделке стыка прядью и от 5 до 10 мм при заделке резиновой манжетой. Для проверки наличия такого зазора применяют проволочный крюк-шаблон (рис. 10, 6), который после ввода в раструб поворачивают на 90°.

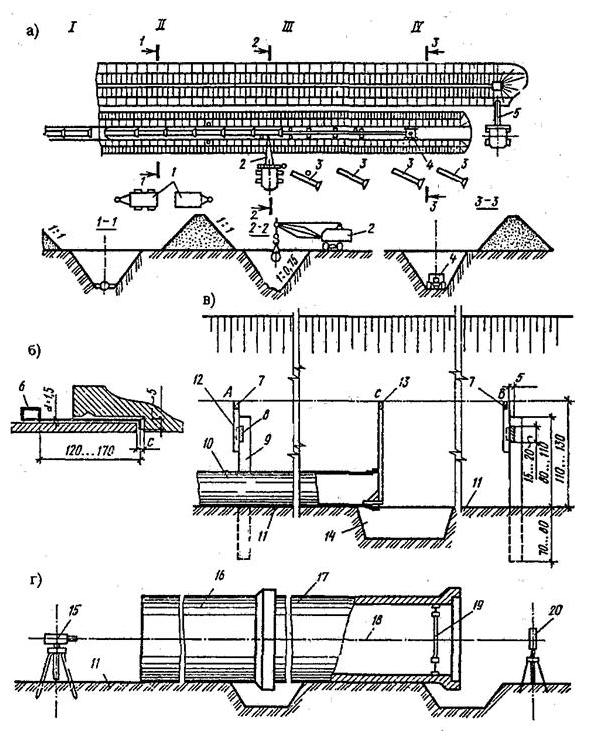

Рис. 6.19 – Схема укладки чугунных труб в траншею: I – предварительное гидравлическое испытание, II – присыпка грунтом до 0,5 диаметра с уплотнением, III – укладка труб и монтаж, IV – устройство профилированного основания; 1 - передвижные временные здания, 2 - гусеничный кран, 3 - трубы (раскладка), 4 - бульдозер, 5 - экскаватор, 6 - проволочный крюк-шаблон, 7 - постоянная визирка, 8, 9 - доска и столбы обноски, 10 - труба, 11 - дно траншеи, 12 - полочка, 13 - ходовая визирка, 14 - приямок для стыкования труб, 15 - лазерный нивелир, 16 - уложенная труба, 17 - укладываемая труба, 18 - ось трубопровода (луч лазерного нивелира), 19 - полупрозрачный экран для центрирования луча, 20 – экран

После заводки гладкого конца чугунной трубы в раструб ранее уло­женной производят ее центрирование, затем приступают к центрированию раструбного конца укладываемой трубы по оси трубопровода в горизон­тальном и вертикальном направлениях. В горизонтальном направлении трубы центрируют с помощью отвеса, подвешенного к тонкой проволоке, кото­рую натягивают между обносками по оси трубопровода. Центрирование в вертикальном направлении часто необходимо для укладки труб по заданно­му уклону и поэтому положение раструбного конца укладываемой трубы проверяют или путем визирования, или с применением лазерного нивелира.

При способе визирования в начале и конце укладываемого участка трубо­провода устанавливают обноски (рис 6.19, в), к которым прикрепляют по­стоянные визирки, верхние кромки которых А и В находятся на одинаковой высоте от трубы с учетом заданного уклона. Высота этих визирок должна быть примерно на уровне глаз. Таким образом, визирная ось АВ будет па­раллельна проектной оси трубопровода. Для проверки правильности уклад­ки труб делают ходовую визирку длиной, равной расстоянию от лотка тру­бы до оси АВ. В процессе укладки каждой трубы на ее лоток устанавлива­ют ходовую визирку (рис. 6.19, в) Взглядом с одной неподвижной визирки А на другую В проверяют положение ходовой визирки в точке С. Постоян­ные визирки в траншеях с откосами устанавливают непосредственно в тран­шее, а при укладке труб в траншеи с вертикальными откосами и креплени­ями их устанавливают над траншеей.

При укладке труб по заданному уклону с помощью лазерного ниве­лира (рис. 6.19, г) его устанавливают в начале участка и налаживают так, чтобы его луч в точности совпадал с продольной осью трубопровода. С этой целью в конце участка ставят экран, центр концентрических окружностей которого должен совпадать с осью будущего трубопровода. Оптическую трубу лазерного нивелира наводят на экран так, чтобы «зайчик» луча точно попал в центр концентрических окружностей, что свидетельствует о совме­щении луча с осью трубопровода.

Герметичность и водонепроницаемость раструбных стыков чугун­ных трубопроводов достигается заделкой раструбной щели пеньковой про­смоленной и битуминизированной прядью с последующим устройством замка из асбестоцементной смеси или цементного раствора, удерживающего прядь от выдавливания гидравлическим давлением, мастик-герметиков либо самоуплотняющимися резиновыми манжетами.

Заделка раструбных стыков прядью. Пеньковую прядь вводят в раструбную щель до упора раструба на такую глубину, чтобы осталось ме­сто для устройства замка. Поскольку толщина жгута из пряди несколько превышает ширину раструбной щели, его проталкивают в стык с помощью конопатки. Сначала от руки, а затем сильными ударами молотка (при руч­ной чеканке) жгут вводят в кольцевой зазор. При механической чеканке жгут уплотняют пневматическим инструментом. Для создания требуемой герметичности стыка обычно закладывают в щель два - три жгута, причем так, чтобы захлесты их не совпадали по длине окружности. После заделки стыка прядью делают асбестоцементный замок. Асбестоцементную смесь в зазор укладывают слоями-валиками (по три - четыре слоя) и уплотняют чеканками с помощью молотка. Заделанный стык укрывают на 1 – 2 сут. влажной мешковиной для создания благоприятных условий схватыванию и твер­дению асбестоцементной смеси.

Монтаж и устройство стыков на резиновых манжетах. При мон­таже чугунных труб со стыковыми соединениями на резиновых манжетах стык уплотняется благодаря радиальному сжатию манжеты в раструбной щели. Трубы на стыках с самоуплотняющимися резиновыим манжетами монтируют следующим образом. Трубу краном подают в траншею по на­правлению укладки трубопровода на расстоянии 0,4 ... 0,5 м от раструба уложенной трубы, удерживая ее на весу. Далее с помощью шаблона и мела, размечают линии ограничения (Л.О.) ввода гладкого конца в раструб с уче­том необходимого зазора (рис. 6.21 а), после чего в паз раструба закладывают резиновую манжету (рис. 6.21, б). Одновременно наружную поверхность гладкого конца трубы до линии ограничения и внутреннюю поверхность манжеты смазывают графитно-глицериновой смазкой (рис. 6.21, в), а затем монтируемую трубу центрируют и с помощью монтажного приспособления вводят в раструб ранее уложенной до ограничительной линии (рис. 6.21, г). Поскольку при монтаже стыков чугунных труб на резиновых манжетах тре­буются большие усилия, применяют различные приспособления и устрой­ства, приведенные на рис. 6.21, д ... л. После ввода втулочного конца трубы в раструб ранее уложенной центрируют раструбный конец укладываемой трубы и закрепляют положение ее подсыпкой грунта в пазухи с уплотнени­ем до половины диаметра, оставляя не засыпанными приямки и стыковые соединения.

Монтаж чугунных труб диаметром 300 мм на резиновых уплотни-тельных кольцах производят различными средствами, а зачеканку чугунных труб диаметром свыше 300 мм прядью - вручную.

В целях облегчения этого процесса разработано навесное оборудова­ние для монтажа и зачеканки стыковых соединений чугунных труб волок­нистыми материалами. Основным узлом этого навесного обо­рудования является стыковочный манипулятор.

Устройство с трубой опускают в траншею на место укладки так, что­бы торец щеки подвижного захвата уперся в торец раструба ранее уложен­ной трубы.

Мастиками-герметиками заделывают стыковые соединения раструб­ных чугунных труб при прокладке напорных канализационных трубопрово­дов с максимальным рабочим давлением до 0,5 МПа. При этом чаще всего применяют полисульфидные герметики из герметизирующих и вулканизи­рующих паст с добавлением иногда асбестовой или резиновой крошки. Приготавливают мастики-герметики на месте работ за 30 - 60 мин. до их ис­пользования. Стыки герметизируют с помощью шприцев с ручным или пневматическим выдавливанием мастики или пневматических установок. Герметик в раструбную щель вводят с помощью насадки, которая крепится к наконечнику шприца или шланга пневматической установки.
