МДК 03.01 группа 2-9 на 8-9.04

Предмет: МДК 03.01. « Геодезия с основами картографии»

Дата проведения: 8 апреля 2020 г.

Преподаватель:  Мусаев М.М.

Группа № 2-9

Тема урока: Теодолит и его разновидности

Цели и задач : Освоение конкретного предметного материала, т.е. непосредственного формирования знаний и умений.

Основные понятия изучаемые на уроке:

1. Теодолит его назначение

2. Разновидности теодолита по точности

3. Виды теодолитов по модификации

Используемые на уроке средства:

Лекционный материал, персональный компьютер, экран

Особенности изложения , содержание темы урока:

Ход урока:

Изучение нового материала:

Тема: Теодолит и его назначение

Теодоли́т — геодезический измерительный прибор для определения горизонтальных и вертикальных углов,также расстояний между точками по дальномеру при топографических съёмках,

Разновидности теодолитов

В зависимости от точности теодолиты делятся на три категории:

1. Высокоточные.

2. Точные.

3. Технические.

Высокоточное устройство дает погрешность при измерении равно или меньше 1″. Это дорогостоящее оборудование, которое применяется на ответственных объектах. Оно редко используется, поскольку большинство задач, которые выполняют теодолитом, не требуют столь высокой точности.

Точные имеют погрешность не более 10″. Такие устройства являются самыми востребованными. Подавляющее большинство предлагаемых на рынке приборов соответствуют именно такой погрешности.

Технические могут иметь ошибку в измерении угла до 60″. На первый взгляд это довольно много, но существуют цели, где большая точность не столь важна. В первую очередь это общестроительные задачи, когда осуществляется возведение неответственных объектов. Подобные устройства могут применяться только в малоэтажном строительстве.

Теодолит является давним устройством, поэтому неудивительно, что существует несколько его модификаций, которые имеют схожий принцип действия, но конструктивно отличаются между собой.

Теодолит бывает следующих видов:

• Оптические.

• Электронные.

• Лазерные.

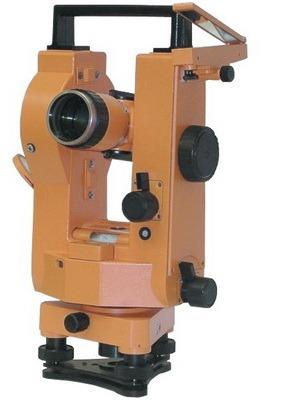

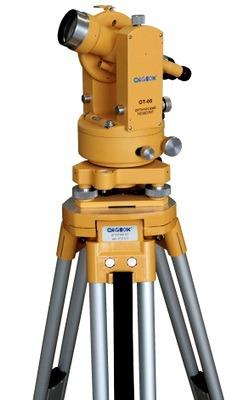

Оптические  были изобретены первыми. Их принцип действия заключается в использовании визирной трубы с нанесенной на линзы шкалой. По шкале осуществляется ориентирование параметров угла между несколькими вертикальными или горизонтальными точками объекта исследования.(картинка ниже);

Опти

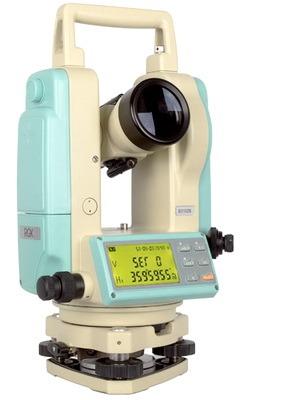

Электронные оснащаются жидкокристаллическим дисплеем и системой датчиков. После того как прибор устанавливается и выставляется по точкам, между которыми необходимо измерить угол, он самостоятельно определяет наклон и выводит его в цифровом значении на свой дисплей. Это позволяет минимизировать работу оператора, поскольку в отличие от применения оптических устройств, ему не нужно внимательно присматриваться к шкале.(Картинка ниже)

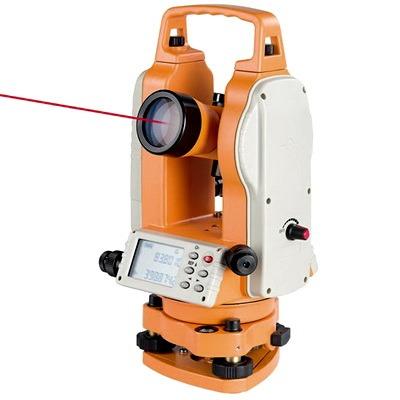

Лазерные оснащаются лазерным лучом, который высвечивает визуально заметную линию на объекте измерения. Оператор настраивает ее таким образом, чтобы она проходила через две требуемые точки. Прибор сам автоматически определяет угол наклона, по которому осуществляете свечение лазерного луча. Подобные устройства имеют ограниченную дальность, поскольку лазерный луч не может распространяться очень далеко. Такие приборы применяют в общестроительных работах. Особенно они удобны для установки колонн и возведения мостов.(Картинка ниже)

Как устроен простейший теодолит

Простейшей и самой безотказной конструкцией теодолита являются оптические приборы. Их главными составными частями являются:

• Подставка-штатив

• Корпус.

• Зрительная труба.

• Регулировочные винты для наведения.

• Цилиндрический уровень.

• Отвес.

• Отсчетный микроскоп.

Корпус устройства закреплен на подставке. В нем удерживается зрительная труба, которая спарена с отчетным микроскопом. Она является подвижной, что позволяет выставлять нацеливание на объект измерения. Также устройство оснащается двумя типами уровней – цилиндрическим и отвесом. Первый применяется для выставления горизонтали, а второй вертикали.

Зрительная труба используется для наблюдения за объектом, находящимся на удалении от устройства. Кратность увеличения, которую дает труба, обычно составляет от 15 до 50 раз. Чем оно выше, тем точнее прибор и на большем расстоянии может находиться от объекта. В окуляр зрительной трубы устанавливается линза, на которой нанесена сетка. Она надежно прорисована на стекле, поэтому не стирается. У дорогостоящего оборудования она не нарисована, а нанесена путем гравировки.

Закрепление изученного материала:

1. Какое назначение теодолита ?

2. Какие есть разновидности теодолитов по точности ?

3. Какие виды теодолитов по модификации ?

Уважаемые студенты ! Ответы отправляйте по адресу электронной почты : musaiev64@mail.ru

Предмет: МДК 03.01. « Геодезия с основами картографии»

Дата проведения: 9 апреля 2020 г.

Преподаватель:  Мусаев М.М.

Группа № 2-9

Тема урока: Теодолит ,его составные части

Цели и задач : Освоение конкретного предметного материала, т.е. непосредственного формирования знаний и умений.

Основные понятия изучаемые на уроке:

1. Назначение зрительной трубы

2. Назначение Лимба и Алидады

Используемые на уроке средства:

Лекционный материал, персональный компьютер, экран

Особенности изложения , содержание темы урока:

Ход урока:

Изучение нового материала:

Тема : Теодолит и его составные части

Измерения горизонтальных проекций углов между линиями местности производят геодезическим угломерным прибором теодолитом. Для этого теодолит имеет горизонтальный угломерный круг с градусными делениями, называемый лимбом. Стороны угла проектируют на лимб с использованием подвижной визирной плоскости зрительной трубы. Она образуется визирной осью трубы при её вращении вокруг горизонтальной оси.  При помощи специального отсчетного приспособления алидады, которая находится над лимбом сносно с ним и перемещается вместе с визирной плоскостью, на лимбе фиксируют начало и конец дуги. беря отсчеты по градусным делениям. Разность взятых отсчетов является значением измеряемого угла β.

Лимб и алидада, используемые для измерения горизонтальных углов, составляют в теодолите горизонтальный круг. Ось вращения алидады горизонтального круга называют основной осью теодолита.

В теодолите также имеется вертикальный круг с лимбом и алидадой, служащий для измерения вертикальных проекций углов – углов наклона. Принято считать углы наклона выше горизонта положительными, а ниже горизонта – отрицательными. Лимб вертикального круга обычно наглухо скреплён со зрительной трубой и вращается вместе с ней вокруг горизонтальной оси теодолита.

Перед измерением углов центр лимба с помощью отвеса или оптического центрира устанавливают на отвесной линии, проходящей через вершину измеряемого угла, а плоскость лимба приводят в горизонтальное положение, используя с этой целью три подъемных винта 3 и цилиндрический уровень 12 (рис. 41). В результате данных действий основная ось теодолита должна совпасть с отвесной линией, проходящей через вершину измеряемого угла.

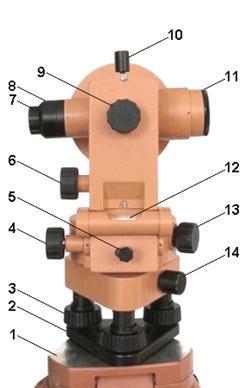

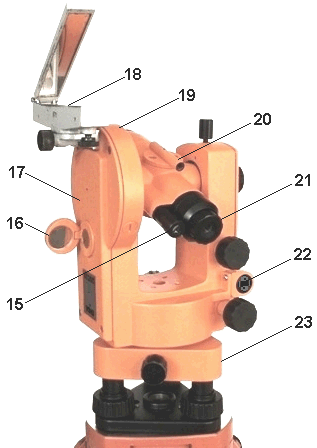

Рис. 41. Устройство теодолита 4Т30П:

1 – головка штатива; 2 – основание; 3 – подъемный винт; 4 – наводящий винт алидады; 5 – закрепительный винт алидады; 6 – наводящий винт зрительной трубы; 7 – окуляр зрительной трубы; 8 – предохранительный колпачок сетки нитей зрительной трубы; 9 – кремальера; 10 – закрепительный винт зрительной трубы; 11 – объектив зрительной трубы; 12 – цилиндрический уровень; 13 – кнопочный винт для поворота лимба; 14 – закрепительный винт; 15 – окуляр отсчетного микроскопа с диоптрийным кольцом; 16 – зеркальце для подсветки штрихов отсчетного микроскопа; 17– колонка; 18 – ориентир-буссоль; 19 – вертикальный круг; 20 – визир; 21 – диоптрийное кольцо окуляра зрительной трубы; 22 – исправительные винты цилиндрического уровня; 23 – подставка.

Для установки, настройки и наведения теодолита на цели в нем имеется система винтов: становой и подъемные винты, закрепительные (зажимные) и наводящие (микрометренные) винты, исправительные (юстировочные) винты.

Становым винтом теодолит крепят к головке штатива, подъемными винтами – горизонтируют.

Закрепительными винтами скрепляют подвижные части теодолита (лимб, алидаду, зрительную трубу) с неподвижными. Наводящими винтами сообщают малое и плавное вращение закрепленным частям.

Чтобы теодолит обеспечивал получение неискаженных результатов измерений, он должен удовлетворять соответствующим геометрическим и оптико-механическим условиям. Действия, связанные с проверкой этих условий, называют поверками. Если какое-либо условие не соблюдается, с помощью исправительных винтов производят юстировку прибора.

Закрепление изученного материала:

1. Для чего служит зрительная труба теодолита?

2 Чем оснащен зрительная труба теодолита ?

3.Для чего служит лимб и алидада теодолита

Уважаемые студенты ! Ответы отправляйте по адресу электронной почты : musaiev64@mail.ru
