Методическая разработка "Особенности конструирования пальто с рукавами комбинированного покроя"

Особенности конструирования пальто с рукавами комбинированного покроя.

В изделиях комбинированного покроя варианты комбинации рукавов могут быть самыми разными. Наиболее приемлемыми являются: спинка с цельнокроеными, а перед - с втачными рукавами, рукавами реглан или полуреглан. Возможны и другие варианты.

Комбинированные рукава конструктивно могут быть различными. Это связано со структурой ткани и формой рукава.

При любой конструкции рукавов, имеющих верхний шов, необходимо следить за правильным положением и совмещением надсечек по линии ширины рукава под проймой, на уровне локтя и низа по передней и локтевым частям рукава.

Конструирование пальто с комбинированным рукавом

(цельнокроеным по спинке, с рукавом покроя реглан по полочке)

Размерные признаки:

Шпол. = Шг + (Сг_II - Сг_I) = 17,5 + 3,8 = 21,3

Шпр. = Сг_II – Шс – Шпол = 48 – 17,8 – 21,3 = 8,9

Прибавки: Пг – 8÷9; Пб = 4÷6; Пс.пр – 3,5÷4; Поп - 10÷13; Поз = 12÷14;

Пв.гор.сп = 0,2÷0,5; Пвпк.сп = 1÷1,5; Пдтс = 1÷1,2;

Пш.гор.сп – 1÷2; Пвпкп = 1,5÷1,8; Пдтп = 1÷2;

Пш.пол. = 0,1…0,2Пг = 1,2; Пш.сп = 0,2…0,25Пг = 2; Пш.пр = 0,7…0,55Пг = 4,8

Расчет по спинке

1. ↓А₀Г = Взу + Пс.пр + 0,5Пдтс = 18,3 + 4 + 0,6 = 22,9

2. ↓А₀Т = Дтс + Пдтс = 39,1 + 1,2 = 40,3

3. ↓ТБ = 0,5Дтс – 2 = 0,5 х 39,1 – 2 = 17,55

4. ↓ТН = Дизд (по модели от талии) = 55

5. →ГГ₁ = Шс + Пш.сп = 17,8 + 2 = 19,8

1. →Г₁Г₂ = (Шпр + Пш.пр) : 2 = (8,9 + 4,8) : 2 = 13,7 : 2 = 6,85

2. →ТТ₁ = 1,5см

3. →А₀А₂ = Сш / 3 + Пш.гор.сп = 18/3 + 1,5 = 7,5

4. ↓А₂А₁ = А₀₁А₂ / 3 + Пв.гор.сп = 7,5/3 + 0,5= 3

5. А₂П₁ = Шп + Ппос = 13,5 + 1 = 14,5 (вытачку не делать)

6. Т₁П₁ = Впк + Пдтс + П на пл.накл = 40,5 + 1,2 + 0,8 = 42,5

7. ↑Г₁П₃ = Г₁П₂ / 3 + 2 ≈ 8,8

8. Г₁1 = 0,2 Г₁Г₄ + (0,7-1,0) = 0,2 × 15,7 + 0,7 = 3,84

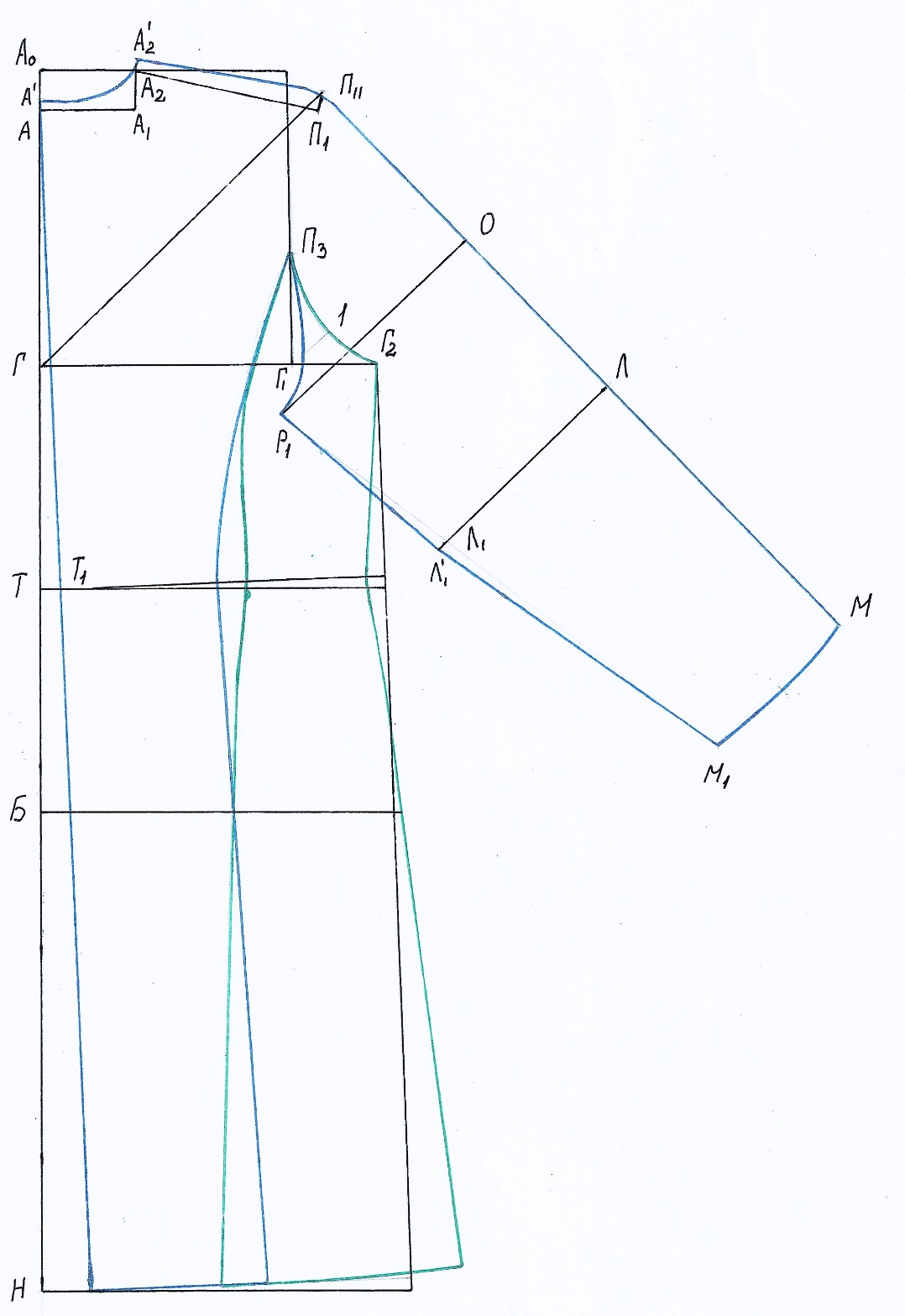

Построение чертежа спинки отличается следующими особенностя­ми:

1. ↑АА' = 1,0

2. А₀А₂ = Сш/3 + Пшг + раствор вытачки (0,5-1,5), если есть шов

3. ↑А₂А'₂ = 1,0 см; П₁П₁₁= 1,5÷2,0 = 1,5см

4. ГП₁₁ – прямая, к ней ┴ из (.)П₁₁

5. П₁₁М = Друк = 58

6. П₁₁О = Вок = 16; Вок = О₁О₂ = ОО₁ - ОО₂ = 19,5 – 3,5 = 16

7. П₁₁Л = 0,5Д_р + 3 см = 58 : 2 + 3 = 32

8. Из (..)О, Л и М восстановить ┴

9. ОР₁ = 0,5(О_п + П_оп) + 2 см = 0,5(29,1 + 9,9) + 2 = 21,5

10. ←ММ₁ = 0,5(Оз + Поз) + 2 = 0,5(15,4 + 12,6) + 2 = 16

11. Соединить (.)Р₁ и (.)М₁

12. Л₁Л₁' = 0,5÷1 = 1

13. П₃Р₁ = П₃Г₂

14. Из (.)П3 вывести линию рельефного шва, которая должна проходить на 3см дальше (.)Р₁

Расчет по полочке

1. а₁Г₃ = А₀Г = 22,9

2. а₁Т₃ = А₀Т = 40,3

3. Т₃Б₃ = ТБ = 17,55

4. Т₃Н₃ = ТН = 55

5. ←Г₃Г₄ = Шг + (Сг_II - Сг_I) + Пш.пол = 17,5 + (48 – 44,2) + 1,2 = 22,5

6. ←Г₄Г₂ = (Шпр + Ппр) : 2 = 6,85

7. ↓Т₃Т₈ = 1

8. ↑Т₈А₃ = Дтп + Пдтп + Пур(0,5÷2) = 42,1 + 1 + 0,5 = 43,6

9. ←А₃А₃₁ = 0,5÷1

10. ←А₃₁А₄ = А₀А₂ = 7,5

11. ↓А₃₁А₅ = А₃₁А₄ + 1 = 7,5 + 1 = 8,5

12. ←Г₃Г₆ = Цг + 0,5 = 9,9 + 0,5 = 10,4

13. ↓А₄Г₇ = Вг + 0,5Пдтп = 26,6 + 0,7 = 27,3

14. ←А₄А₉ = 2 х (Сг_II - Сг_I) = 2 х (48 – 44,2) = 7,6 (раствор нагрудной вытачки сокращен на 1-2см)

15. Г₇А₉ = А₄Г₇ = 27,3

16. А₉П₅ = Шп = 13

17. Г₇П₅ = Вппк + 0,5Пдтп + Ппл.накл = 23 + 0,7 + 0,8 = 24,5

18. Г₄П₆ = Г₁П₂ / 3 ≈ 6,8

19. Г₄2=0,2Г₁Г₄ + (0,2-0,5) = 0,2 × 15,7 + 0,2 = 3,34

Построение чертежа полочки отличается следующими особенностя­ми:

Нагрудную вытачку переводят в линию горловины полочки.

1. Из точки А₉₁ проводят касательную к нижней части проймы полочки, которая пересекает вертикаль Г₄ в точке П₆₁

2. А₉₁3 = А₉₁П₆₁/2; 3-4 = 0-3,0 см = 1,2

3. А₉₁, 4, 2, Г₂ - линия проймы полочки

Построение чертежа конструкции передней части рукава

Соединить точки П₅ и Г₃; Восстановить ┴ из (.)П₅ к линии Г₃П₅

1. П₅М₂ = Друк = 58

2. П₅О₃ = Вок = 16

3. П₅Л₃ = П₁₁Л = 32

Из (..)О₃, Л₃ и М₂ восстановить ┴

1. О₃Р₂ = ОР₁ – 2 = 19,5

2. М₂М₃ = ММ₁ – 2 = 14

3. Соединить (.)Р₂ и (.)М₃; Р₂М₃ уровнять с Р₁М₁ – (.)Р₂'

4. П₆П'₆₁ = 1,5÷2см

5. П'₆₁Р'₂ = П₆Г₂

6. Л₄┴Л₅ = 1
