МЕТОДИЧЕСКАЯ РАЗРАБОТКА

КОМБИНИРОВАННОГО ЗАНЯТИЯ ДЛЯ ПРЕПОДАВАТЕЛЯ

Специальность 34.02.01 Сестринское дело (с базовой подготовкой)

Дисциплина: «Физика»

Раздел 3 Электродинамика. Колебания и волны. Оптика

Тема 3.17 Трансформатор. Передача и распределение электрической энергии.

Разработчик – преподаватель Вашурина Т. В.

2018

СОДЕРЖАНИЕ

Выписка из рабочей программы дисциплины «Физика»

для специальности 34.02.01 Сестринское дело (с базовой подготовкой)

МЕТОДИЧЕСКИЙ ЛИСТ

Тип занятия: комбинированный урок.

Вид занятия: беседа, объяснение с демонстрацией наглядных пособий, решение задач.

Продолжительность: 90 минут.

ЦЕЛИ ЗАНЯТИЯ

Учебные цели: сформировать представления о роли и месте физики в современной научной картине мира; понимание физической сущности наблюдаемых во Вселенной явлений через изучение понятия трансформатор, передачи и распределение электрической энергии; способствовать формированию умения владеть основополагающими физическими понятиями, уверенно пользоваться физической терминологией и символикой. Способствовать формированию умения организовывать собственную деятельность, выбирать типовые методы и способы выполнения упражнений (ОК 2).

Развивающие цели: развивать интерес к будущей профессии, понимание сущности и социальной значимости (ОК 1), способствовать формированию умения решать физические задачи.

Воспитательные цели: способствовать развитию коммуникативных способностей; создавать условия для развития скорости восприятия и переработки информации, культуры речи; формировать умение работать в коллективе и команде (ОК 6).

Методы обучения: объяснительно-иллюстративный с использованием информационных технологий, репродуктивный.

Место проведения: аудитория колледжа.

МОТИВАЦИЯ

Тема 3.17 «Трансформатор. Передача и распределение электрической энергии» входит в программу по учебной дисциплине «Физика» и имеет большое значение, т.к. знания, полученные при изучении данной темы необходимы для изучения многих тем как в рамках программы по физике, так и при изучении смежных дисциплин (химия, математика).

Уже второй век человечество использует электрический ток в промышленных масштабах. И все эти годы используется в основном переменный ток. В странах Европы и Америки наибольшее распространение получил ток, меняющий свое направление 100-120 раз в секунду. В России частота переменного тока 50 Гц.

Логично предположить, что переменный ток, имеет какие то преимущества перед постоянным. Разные потребители электрического тока рассчитаны на разные напряжения. Так, большинство электробытовых приборов рассчитано на напряжение 27 и 220 В., промышленные электродвигатели на 200, 360 и 600 в.

Электрический ток никогда не получил бы такого широкого применения, если бы его нельзя было преобразовывать почти без потерь энергии. ЭДС мощных генераторов электростанций довольно велика. При передаче электроэнергии используется напряжение в сотни киловатт. Между тем на практике чаще всего нужно не слишком высокое напряжение. Преобразование переменного тока, при котором напряжение увеличивается или уменьшается в несколько раз практически без потери мощности (при неизменной частоте тока), осуществляется с помощью трансформаторов.

Первый трансформатор был изобретен в 1878 году русским ученым П. Н. Яблочковым и усовершенствован в 1882 году другим русским ученым И. Ф. Усагиным.

На данное занятие отводится 2 учебных часа. Во время комбинированного занятия проводится актуализация знаний в форме устного опроса, с целью проверки остаточных знаний, которые необходимых при изучении нового материала; непосредственное изучение нового материала; первичного закрепление нового материала с помощью решения задач по данной теме. Контроль уровня усвоения нового материала проводится в форме тестирования студентов. Каждому образованному человеку необходимо непрерывно пополнять свои знания в области физики, развивать интерес к будущей профессии, понимать сущность и социальную значимость (ОК 1), научиться организовывать свою деятельность, уметь выбирать методы и способы выполнения задач и в дальнейшем оценивать их качество (ОК2), а также необходимо для будущего медицинского работника научится работать в коллективе и команде (ОК6).

ПРИМЕРНАЯ ХРОНОКАРТА КОМБИНИРОВАННОГО ЗАНЯТИЯ

ИСХОДНЫЙ МАТЕРИАЛ

План изложения учебного материала по теме «Трансформатор. Передача и распределение электрической энергии»

1. Из истории открытия трансформатора. Биография П.Н. Яблочкова.

2. Устройство трансформатора.

3. Принцип действия трансформатора.

4. Работа трансформатора на холостом ходу.

5. Работа трансформатора с нагрузкой.

6. Использование трансформаторов.

1. Из истории открытия трансформатора. Биография П.Н. Яблочкова.

Уже второй век человечество использует электрический ток в промышленных масштабах. И все эти годы используется в основном переменный ток. В странах Европы и Америки наибольшее распространение получил ток, меняющий свое направление 100-120 раз в секунду. В России частота переменного тока 50 Гц.

Логично предположить, что переменный ток, имеет какие то преимущества перед постоянным. Разные потребители электрического тока рассчитаны на разные напряжения. Так, большинство электробытовых приборов рассчитано на напряжение 27 и 220 В., промышленные электродвигатели на 200, 360 и 600 в.

Электрический ток никогда не получил бы такого широкого применения, если бы его нельзя было преобразовывать почти без потерь энергии.
ЭДС мощных генераторов электростанций довольно велика. При передаче электроэнергии используется напряжение в сотни киловатт. Между тем на практике чаще всего нужно не слишком высокое напряжение. Преобразование переменного тока, при котором напряжение увеличивается или уменьшается в несколько раз практически без потери мощности ( при неизменной частоте тока), осуществляется с помощью трансформаторов.

Трансформатор преобразует переменный ток так: , P и v не изменяются. Первый трансформатор был изобретен в 1878 году русским ученым П.Н. Яблочковым и усовершенствован в 1882 году другим русским ученым И.Ф. Усагиным.

Биография П.Н. Яблочкова.

Павел Николаевич Яблочков родился в 1847 году в семье мелкопоместного дворянина. Электротехник, изобретатель и предприниматель. Получил образование военного инженера, окончив в 1866 году Николаевское инженерное училище. Стал сапером, но вскоре вышел в отставку. Отставной поручик увлекался электротехникой. Изучать эту область техники можно было в Офицерских гальванических классах в Петербурге. Яблочков, вновь одевает военную форму и работает над проблемами, связанными с применением электричества в военном и гражданском деле. Он окончательно вышел в отставку и в 1873 году был назначен начальником телеграфной службы Московско-Курской железной дороги. Он организовал мастерскую, где проводил работы по электротехнике, которые легли в основу его изобретений в области электрического освещения, электрических машин, гальванических элементов и аккумуляторов.

К 1875 году относится одно из главных изобретений П.Н.Яблочкова – электрическая свеча, первая модель дуговой лампы. Идея создать электрическое освещение увлекла Яблочкова настолько, что он бросает работу и на свои скромные сбережения открывает в Москве лабораторию, где проводит работы по электротехнике. В 1878 году в Париже вскоре он пришел еще к одному гениальному решению: стал питать ''русский свет'' переменным током так, как это происходит и сегодня, изобрел трансформатор. В 1879 году Яблочков организовал ''Товарищество электрического освещения'' и электромеханический завод. В последние годы жизни Яблочков работал над созданием генераторов электрического тока, гальванических элементов. Был одним из инициаторов создания журнала ''Электричество''.

В историю отечественной науки П. Н. Яблочков вошел, как автор ''свечи Яблочкова'', ''русского света'', ''северного света'', изобретатель трансформатора. Умер П. Н. Яблочков в 1894 году.

2. Устройство трансформатора.

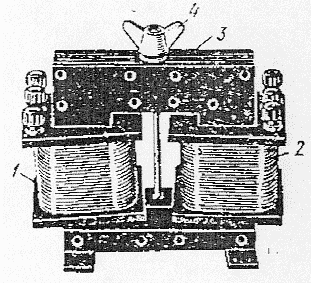

Трансформатор состоит: из замкнутого сердечника, изготовленного из специальной листовой трансформаторной стали. На нем располагаются две катушки с различным числом витков из медной проволоки. Одна из обмоток, называется первичной, она подключается к источнику переменного напряжения. Устройства, потребляющие электроэнергию, подключаются к вторичной обмотке, их может быть несколько.

3. Принцип действия трансформатора.

Принцип действия основан на законе электромагнитной индукции. При прохождении переменного тока по первичной обмотке в сердечнике возникает переменный магнитный поток, который возбуждает ЭДС индукции в каждой обмотке. Магнитное поле концентрируется внутри сердечника и одинаково во всех его сечениях. Мгновенное значение индукции Ei в любом витке и первичной, и вторичной обмоток одинаково: Е₁ = Е₂

Потери энергии при работе трансформатора:

• на нагревание обмоток;

• на рассеивание магнитного потока в пространство;

• на вихревые токи в сердечнике и на его перемагничивание.

Меры, принимаемые для уменьшения потерь:

• обмотка низкого напряжения делается большого сечения так, как по ней протекает ток большой силы;

• сердечник делают замкнутым, чтобы уменьшить рассеяние магнитного потока;

• сердечник делают пластинчатым, чтобы уменьшить вихревые токи.

Благодаря этим мерам КПД современных трансформаторов достигает 95-99%.
Это означает, что практически вся энергия тока, проходящего по первичной обмотке трансформатора, превращается в энергию индукционного тока, возникающего во вторичной обмотке. Поскольку каждый виток первичной и вторичной обмоток пронизывает один и тот же магнитный поток, то в них возникают одинаковые ЭДС , равные по закону Фарадея для электромагнитной индукции, то:

е₁ = е₂ = – Ф'

ЭДС Е₁ и Е₂ действующие во всей первичной или вторичной обмотках, равны произведению ЭДС в одном витке е₁ или е₂ на число витков в обмотке N₁и N₂

Е₁ = е₁• N₁
Е₂ = е₂• N₂

Вывод: ЭДС, действующие в обмотках, прямо пропорциональны числу витков в них.

Сила тока в первичной обмотке трансформатора во столько раз больше силы тока во вторичной обмотке, во сколько раз напряжение в ней больше напряжения в первичной обмотке:

Если пренебречь падением напряжения на сопротивлениях обмоток, когда сопротивления малы, то можно записать отношение и для напряжений на обмотках трансформатора

4. Работа трансформатора на холостом ходу.

Если первичную обмотку подключить к источнику переменного напряжения, а вторичную оставить разомкнутой, (этот режим трансформатора называют холостым ходом), то тока в ней не будет, а в первичной обмотке появится слабый ток, создающий в сердечнике переменный магнитный поток. Этот поток наводит в каждом витке обмоток одинаковую ЭДС, поэтому ЭДС индукции в каждой обмотке будет прямо пропорциональна числу витков в этой обмотке.

Е ~ N

При разомкнутой вторичной обмотке напряжение на ее зажимах U₂ будет равно наводимой в ней ЭДС Е₂.

U₂  Е₂

В первичной обмотке ЭДС Е₁ по числовому значению мало отличается от подводимого к этой обмотке напряжения U₁, практически их можно считать равными.

U₁  Е₁

Величина, показывающая, во сколько раз данный трансформатор изменяет напряжение переменного тока, называется коэффициентом трансформации.

При подаче на первичную обмотку трансформатора какого-либо напряжения U₁ на вторичной обмотке мы получаем на выходе U₂. Оно будет больше первичного, если обмотка содержит больше витков, чем первичная.

Итак, если N₂  N₁, то U₂  U₁, коэффициент трансформации k  и трансформатор называется повышающим.

Если N_2 1 и U_2 1, то k 1 и трансформатор называется понижающим.

Эти формулы справедливы, если ни первичная, ни вторичная обмотки не содержат активного сопротивления R. Первичная обмотка, как правило, не содержит такого сопротивления, а вторая обмотка может его содержать. Если она все же не содержит сопротивления или им можно пренебречь, то напряжение на выходе такой обмотки равно напряжению U₂.

Когда вторичная обмотка трансформатора не имеет сопротивления R₂ = 0, то кпд = 100%

Апол = А затр, тогда U₁ I₁ t = U₂ I₂ t и U₁ I₁ = U₂ I_{2 ,} то Р₁ = Р₂

 и

следует, что

5. Работа трансформатора с нагрузкой.

Если во вторичную цепь трансформатора включить нагрузку, то во вторичной обмотке возникает ток. Этот ток создает магнитный поток, который согласно правилу Ленца, должен уменьшить изменение магнитного потока в сердечнике, что в свою очередь, приведет к уменьшению ЭДС индукции в первичной обмотке, поэтому ток в первичной обмотке должен возрасти, восстанавливая начальное изменение магнитного потока. При этом увеличивается мощность, потребляемая трансформатором от сети. (Рис.5).

Если же вторичная обмотка трансформатора имеет сопротивление вторичной обмотки R₂ (говорится о длине проводников из которых изготовлена обмотка, или о материале проводника, или о сечении и диаметре проводов обмотки), то на выходе вторичной обмотки напряжение U₂' будет меньше расчетного напряжения U₂ на величину падения напряжения U = I₂ • R₂ на этом сопротивлении из-за потерь энергии тока на джоулево тепло. На выход (на нагрузку) Rн ''пойдет'' меньшее напряжение:

U₂' = U₂ – U = U₂ – I₂ • R₂

Потери напряжения U находят по закону Ома для участка цепи: U = I₂ • R₂, откуда

(отмечаем, что такой же ток течет и в нагрузке Rн, так как R₂ и Rн соединены последовательно).

Напряжение на нагрузке по закону Ома для участка цепи сопротивлением , тогда

Учитывая, что   можем всегда найти нужную величину напряжения или силы тока, количество витков в катушках.

 , где Ап = U₂'• I₂ • t ; Аз = U₁ • I₁ • t , то

6.Использование трансформаторов.

Трансформаторы используются в технике и могут быть устроены очень сложно, однако незыблемым остается принцип их действия: '' изменяющееся магнитное поле, созданное переменным током в первичной обмотке, пронизывая витки вторичной обмотки, индуцирует в ней переменный ток той же частоты, но другого напряжения''. В современных мощных трансформаторах суммарные потери энергии не превышают 2–3%.

• на заводах и фабриках при подаче напряжения к двигателям станков 380–660 В.

• при передаче электроэнергии по проводам от 100 до 1000В;

• для электросварки и электроплавки;

• в радиотехнике; и др.

ПРИЛОЖЕНИЕ №1

КОНТРОЛЬ ЗНАНИЙ ПО ПРЕДЫДУЩЕЙ ТЕМЕ (устно)

«Электромагнитные колебания. Колебательный контур. Переменный электрический ток»

1. Свободные и вынужденные электромагнитные колебания

2. Колебательный контур

3. Характеристики электромагнитных колебаний

4. Переменный электрический ток

Эталоны ответов:

1. СВОБОДНЫЕ И ВЫНУЖДЕННЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ

Электромагнитные колебания - взаимосвязанные колебания электрического и магнитного полей.

Электромагнитные колебания появляются в различных электрических цепях. При этом колеблются величина заряда, напряжение, сила тока, напряженность электрического поля, индукция магнитного поля и другие электродинамические величины.

Свободные электромагнитные колебания возникают в электромагнитной системе после выведения ее из состояния равновесия, например, сообщением конденсатору заряда или изменением тока в участке цепи.

Это затухающие колебания, так как сообщенная системе энергия расходуется на нагревание и другие процессы.

Вынужденные электромагнитные колебания - незатухающие колебания в цепи, вызванные внешней периодически изменяющейся синусоидальной ЭДС.

Электромагнитные колебания описываются теми же законами, что и механические, хотя физическая природа этих колебаний совершенно различна.

Электрические колебания - частный случай электромагнитных, когда рассматривают колебания только электрических величин. В этом случае говорят о переменных токе, напряжении, мощности и т.д.

1. КОЛЕБАТЕЛЬНЫЙ КОНТУР

Колебательный контур - электрическая цепь, состоящая из последовательно соединенных конденсатора емкостью C, катушки индуктивностью L и резистора сопротивлением R.

Состояние устойчивого равновесия колебательного контура характеризуется минимальной энергией электрического поля (конденсатор не заряжен) и магнитного поля (ток через катушку отсутствует).

Величины, выражающие свойства самой системы (параметры системы): L и m, 1/C и k

величины, характеризующие состояние системы:

величины, выражающие скорость изменения состояния системы: u = x'(t) и i = q'(t) .

1. ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ

Можно показать, что уравнение свободных колебаний для заряда q = q(t) конденсатора в контуре имеет вид

где q" - вторая производная заряда по времени. Величина

является циклической частотой. Такими же уравнениями описываются колебания тока, напряжения и других электрических и магнитных величин.

Одним из решений уравнения (1) является гармоническая функция

Период колебаний в контуре дается формулой (Томсона):

Величина φ = ώt + φ₀, стоящая под знаком синуса или косинуса, является фазой колебания.

Фаза определяет состояние колеблющейся системы в любой момент времени t.

Ток в цепи равен производной заряда по времени, его можно выразить

Чтобы нагляднее выразить сдвиг фаз, перейдем от косинуса к синусу

1. ПЕРЕМЕННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОК

1. Гармоническая ЭДС возникает, например, в рамке, которая вращается с постоянной угловой скоростью в однородном магнитном поле с индукцией В. Магнитный поток Ф , пронизывающий рамку с площадью S ,

где- угол между нормалью к рамке и вектором магнитной индукции .

По закону электромагнитной индукции Фарадея ЭДС индукции равна

где - скорость изменения потока магнитной индукции.

Гармонически изменяющийся магнитный поток вызывает синусоидальную ЭДС индукции

где - амплитудное значение ЭДС индукции.

2. Если к контуру подключить источник внешней гармонической ЭДС

,

то в нем возникнут вынужденные колебания, происходящие с циклической частотой ώ, совпадающей с частотой источника.

При этом вынужденные колебания совершают заряд q, разность потенциалов u , сила тока i и другие физические величины. Это незатухающие колебания, так как к контуру подводится энергия от источника, которая компенсирует потери. Гармонически изменяющиеся в цепи ток, напряжение и другие величины называют переменными. Они, очевидно, изменяются по величине и направлению. Токи и напряжения, изменяющиеся только по величине, называют пульсирующими (переменными).

В промышленных цепях переменного тока России принята частота 50 Гц.

Для подсчета количества теплоты Q, выделяющейся при прохождении переменного тока по проводнику с активным сопротивлением R, нельзя использовать максимальное значение мощности, так как оно достигается только в отдельные моменты времени. Необходимо использовать среднюю за период мощность - отношение суммарной энергии W, поступающей в цепь за период, к величине периода:

Поэтому количество теплоты, выделится за время Т:

Действующее значение I силы переменного тока равно силе такого постоянного тока, который за время, равное периоду T, выделяет такое же количество теплоты, что и переменный ток:

Отсюда действующее значение тока:

Аналогично действующее значение напряжения:

Критерии оценки:

Оценка «5» - на поставленный вопрос студент дал полный развернутый ответ и ответил на дополнительный вопрос;

Оценка «4» - на поставленный вопрос студент дал полный развернутый ответ, но не ответил на дополнительный вопрос;

Оценка «3» - на поставленный вопрос студент дал неполный ответ и не смог ответить на дополнительный вопрос;

Оценка «2» - не ответил на поставленный вопрос.

ПРИЛОЖЕНИЕ №2

ЗАДАНИЯ ДЛЯ ЗАКРЕПЛЕНИЯ И СИСТЕМАТИЗАЦИИ НОВЫХ ЗНАНИЙ (письменно, не оценивается)

Физика 11 Разноуровневые самостоятельные и контрольные работы А. Кирик стр. 34 средний уровень №1-5.

Эталоны ответов к заданиям для закрепления и систематизации

ПРИЛОЖЕНИЕ № 3

ЗАДАНИЯ ДЛЯ ПРЕДВАРИТЕЛЬНОГО КОНТРОЛЯ ЗНАНИЙ

(Устно, не оценивается. Эталоны ответов к вопросам для предварительного контроля знаний содержатся в исходном материале)

1. Когда и кем был изобретен первый в мире трансформатор?

2. Перечислите элементы, входящие в устройство трансформатора.

3. Почему происходят потери энергии при работе трансформатора?

4. Какие меры применяются для уменьшения потерь энергии?

5. Что называют коэффициентом трансформации?

6. Какой трансформатор называется повышающим?

7. Какой трансформатор называется понижающим?

8. Где нашли применение трансформаторы?

ПРИЛОЖЕНИЕ №4

КОНТРОЛИРУЮЩИЙ МАТЕРИАЛ (письменно)

Тест

Эталоны ответов к заданиям контролирующего материала:

Критерии оценки:

за 3 правильных ответа – «3» балла;

за 4 правильных ответа – «4» балла;

за 5 правильных ответов – «5» баллов.

ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОЙ ВНЕАУДИТОРНОЙ РАБОТЫ СТУДЕНТОВ

Цель: Определить объем информации для самостоятельной работы студента, обратить внимание на значимые моменты.

Время для выполнения задания: 45 минут.

Г. Я. Мякишев, Б. Б. Буховцев, Н. Н. Соцкий, Физика. 11 класс. Учебник для общеобразовательных учреждений (с приложением на электронном носителе). Базовый и профильный уровни - М.: Просвещение, 2011 г., с. 111 - 122, параграфы 37 - 41 прочитать, конспект выучить; стр. 123, упр. 5 (1, 2).

Эталоны решения задач:

1. Как должны быть расположены изолированные друг от друга стальные пластины сердечника ротора индукционного генератора для уменьшения вихревых токов?

Решение задачи №1.

1. Обмотки трансформатора сделаны из провода разной толщины. Какая из обмоток содержит большее число витков?

Решение задачи №2.

Критерии оценки:

• студент выучил конспект – «3» балла;

• студент прочитал параграфы и выучил конспект, решил верно одну задачу по теме – «4» балла;

• студент выучил конспект, владеет информацией из учебника, решил верно две задачи по теме – «5» баллов.
