Методическая разработка по теме 3.20 Принципы радиосвязи. Радиолокация и телевидение.

ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

НОВОСИБИРСКОЙ ОБЛАСТИ

«БАРАБИНСКИЙ МЕДИЦИНСКИЙ КОЛЛЕДЖ»

Рассмотрена на заседании

ЦМК ОГСЭД

Протокол № ___________

от ____________ 2018 г.

Председатель ЦМК

Хританкова Н. Ю.

(Ф. И. О.)

______________________

(подпись)

МЕТОДИЧЕСКАЯ РАЗРАБОТКА

КОМБИНИРОВАННОГО ЗАНЯТИЯ ДЛЯ ПРЕПОДАВАТЕЛЯ

Специальность 34.02.01 Сестринское дело (с базовой подготовкой)

Дисциплина: «Физика»

Раздел 3 Электродинамика. Колебания и волны. Оптика

Тема 3.20 Принципы радиосвязи. Радиолокация и телевидение.

Разработчик – преподаватель Вашурина Т. В.

2018

СОДЕРЖАНИЕ

Методический лист	3
Примерная хронокарта занятия	5
Исходный материал	9
Приложение №1 Контроль знаний по предыдущей теме	17
Приложение №2 Задания для закрепления и систематизации новых знаний	22
Приложение №3 Задания для предварительного контроля знаний	23
Приложение №4 Контролирующий материал	23
Задание для самостоятельной внеаудиторной работы студентов	25
Список использованных источников	25

Выписка из рабочей программы дисциплины «Физика»

для специальности 34.02.01 Сестринское дело (с базовой подготовкой)

Наименование разделов и тем	Содержание учебного материала, лабораторные и практические работы, самостоятельная работа обучающихся, курсовая работ (проект) (если предусмотрены)	Объем часов
Тема 3.20 Принципы радиосвязи. Радиолокация и телевидение.	Содержание учебного материала	2
	Принципы радиосвязи: модуляция и детектирование. Распространение радиоволн. Понятие о телевидении. Развитие средств связи.
	Лабораторная работа	-
	Практическое занятие	-
	Контрольная работа	-
	Самостоятельная работа обучающихся: - Работа с электронным приложением к учебнику «Физика 10»; - работа с учебником [2, с. 151-165]; - работа с конспектом лекции.	1

МЕТОДИЧЕСКИЙ ЛИСТ

Тип занятия: комбинированный урок.

Вид занятия: беседа, объяснение с демонстрацией наглядных пособий, решение задач.

Продолжительность: 90 минут.

ЦЕЛИ ЗАНЯТИЯ

Учебные цели: сформировать представления о роли и месте физики в современной научной картине мира; понимание физической сущности наблюдаемых во Вселенной явлений через изучение понятий модуляция и детектирование (принципов радиосвязи), радиолокация и телевидение; способствовать формированию умения владеть основополагающими физическими понятиями, уверенно пользоваться физической терминологией и символикой. Способствовать формированию умения организовывать собственную деятельность, выбирать типовые методы и способы выполнения упражнений (ОК 2).

Развивающие цели: развивать интерес к будущей профессии, понимание сущности и социальной значимости (ОК 1), способствовать формированию умения решать физические задачи.

Воспитательные цели: способствовать развитию коммуникативных способностей; создавать условия для развития скорости восприятия и переработки информации, культуры речи; формировать умение работать в коллективе и команде (ОК 6).

Методы обучения: объяснительно-иллюстративный с использованием информационных технологий, репродуктивный.

Место проведения: аудитория колледжа.

МОТИВАЦИЯ

Тема 3.20 «Принципы радиосвязи. Радиолокация и телевидение» входит в программу по учебной дисциплине «Физика» и имеет большое значение, т.к. знания, полученные при изучении данной темы необходимы для изучения многих тем как в рамках программы по физике, так и при изучении смежных дисциплин (химия, история, математика).

Становление научной медицины было бы невозможно без достижений в области естествознания и техники, методов объективного исследования больного и способов лечения.

В процессе развития медицина дифференцировалась на ряд самостоятельных отраслей. В терапии, хирургии и др. областях медицины широко используются достижения физической науки и техники. Физика помогает диагностике заболеваний.

На данное занятие отводится 2 учебных часа. Во время комбинированного занятия проводится актуализация знаний в форме устного опроса, с целью проверки остаточных знаний, которые необходимых при изучении нового материала; непосредственное изучение нового материала; первичного закрепление нового материала с помощью решения задач по данной теме. Контроль уровня усвоения нового материала проводится в форме тестирования студентов. Каждому образованному человеку необходимо непрерывно пополнять свои знания в области физики, развивать интерес к будущей профессии, понимать сущность и социальную значимость (ОК 1), научиться организовывать свою деятельность, уметь выбирать методы и способы выполнения задач и в дальнейшем оценивать их качество (ОК2), а также необходимо для будущего медицинского работника научится работать в коллективе и команде (ОК6).

ПРИМЕРНАЯ ХРОНОКАРТА КОМБИНИРОВАННОГО ЗАНЯТИЯ

п/№	Наименование этапа	Время	Цель этапа	Деятельность		Оснащение
				преподавателя	студентов
-1-	-2-	-3-	-4-	-5-	-6-	-7-
	Организационный этап	2	Организация начала занятия, формирование способности организовывать собственную деятельность (ОК 2).	Приветствие. Проверка готовности аудитории. Отмечает отсутствующих студентов в журнале.	Староста называет отсутствующих студентов. Студенты приводят в соответствие внешний вид, готовят рабочие места.	Журнал, тетради для конспектов.
	Контроль знаний по предыдущей теме	15	Оценка уровня сформированности знаний по предыдущей теме. Развитие грамотной речи обучающихся, самоконтроль своих знаний.	Инструктирует и проводит контроль знаний.	Повторяют домашнее задание, отвечают устно.	Вопросы для устного опроса. Приложение 1.
	Мотивационный этап и целеполагание	3	Развитие интереса к будущей профессии, понимания сущности и социальной значимости (ОК 1), установка приоритетов при изучении темы.	Объясняет студентам важность изучения данной темы, озвучивает цели занятия.	Слушают, задают вопросы, записывают новую тему в тетради.	Методическая разработка комбинированного занятия, мультимедийная презентация.
	Изложение исходной информации	20	Формирование знаний, понимания сущности и социальной значимости своей будущей профессии (ОК 1), Формирование представления о роли и месте физики в современной научной картине мира; понимание физической сущности наблюдаемых во Вселенной явлений через изучение понятий модуляция и детектирование (принципов радиосвязи), радиолокация и телевидение; способствовать формированию умения владеть основополагающими физическими понятиями, уверенно пользоваться физической терминологией и символикой.	Излагает новый материал, демонстрирует презентацию.	Слушают, читают материал на слайдах, записывают.	Методическая разработка (исходный материал), мультимедийное оборудование, мультимедийная презентация.
	Выполнение заданий для закрепления знаний	15	Закрепление, систематизация, обобщение новых знаний. Отработать навык решения задач. Организация собственной деятельности, выбор типовых методов и способов решения задач, оценка их выполнения (ОК2).	Инструктирует и контролирует выполнение заданий, обсуждает правильность ответов, отвечает на вопросы студентов.	Выполняют задания, слушают правильные ответы после выполнения, вносят коррективы, задают вопросы.	Физика 11 Разноуровневые самостоятельные и контрольные работы А. Кирик стр. 39 высокий уровень №1-5.
	Предварительный контроль новых знаний	10	Оценка эффективности занятия и выявление недостатков в новых знаниях.	Инструктирует и проводит контроль.	Устно отвечают на вопросы.	Вопросы для предварительного контроля знаний. Приложение 3.
	С. р. Итоговый контроль. Взаимопроверка	20	Закрепление материала, формирование умения делать выводы, обобщать. Формирование умения работать в команде (ОК6). Контроль усвоения знаний и умений учащихся.	Контролирует ход работы. Контролирует взаимопроверку, поясняет критерии оценки.	Работают в малых группах, решают задачи по образцу (письменно). Предоставляют выполненное задание, сопоставляют ответы с эталонами, выставляют оценки.	Контролирующий материал. Приложение 4. Слайд презентации с эталонами ответов и критериями отметки.
	Подведение итогов занятия	3	Развитие эмоциональной устойчивости, дисциплинированности, объективности оценки своих действий, умения работать в коллективе и команде (ОК6).	Оценивает работу группы в целом. Объявляет оценки, мотивирует студентов, выделяет наиболее подготовленных.	Слушают, участвуют в обсуждении, задают вопросы.	Журнал группы.
	Задание для самостоятельной внеаудиторной работы студентов	2	Определить объем информации для самостоятельной работы студента, обратить внимание на значимые моменты.	Дает задание для самостоятельной внеаудиторной работы студентов, инструктирует о правильности выполнения, критериях оценивания.	Записывают задание.	Слайд презентации с домашним заданием.

ИСХОДНЫЙ МАТЕРИАЛ

План изложения учебного материала по теме

«Принципы радиосвязи. Радиолокация и телевидение»

План:

1. Принципы радиосвязи

2. Модуляция

3. Детектирование

4. Распространение радиоволн

5. Понятие о телевидении

6. Развитие средств связи

1. Принципы радиосвязи

Переменный электрический ток высокой частоты, созданный в передающей антенне, вызывает в окружающем пространстве быстроменяющееся электромагнитное поле, которое распространяется в виде электромагнитной волны. Достигая приемной антенны, электромагнитная волна вызывает в ней переменный ток той же частоты, на которой работает передатчик.

Важнейшим этапом в развитии радиосвязи было создание в 1913 г. генератора незатухающих электромагнитных колебаний. Кроме передачи телеграфных сигналов, состоящих из коротких и более продолжительных импульсов («точки» и «тире») электромагнитных волн, стала возможной надежная и высококачественная радиотелефонная связь - передача речи и музыки с помощью электромагнитных волн.

При радиотелефонной связи колебания давления воздуха в звуковой волне превращаются с помощью микрофона в электрические колебания той же формы. Казалось бы, если эти колебания усилить и подать в антенну, то можно будет передавать на расстояние речь и музыку с помощью электромагнитных волн. Однако в действительности такой способ передачи неосуществим. Дело в том, что частота звуковых колебаний мала, а электромагнитные волны низкой (звуковой) частоты имеют малую интенсивность. Следовательно, для осуществления передачи информации в виде звуковых волн, необходимы такие принципы радиосвязи, как модуляция звукового сигнала и его дальнейшее детектирование.

1. Модуляция

Для осуществления радиотелефонной связи необходимо использовать высокочастотные колебания, интенсивно излучаемые антенной. Незатухающие гармонические колебания высокой частоты вырабатывает генератор, например генератор на транзисторе. Для передачи звука эти высокочастотные колебания изменяют, или, как говорят, модулируют, с помощью электрических колебаний низкой (звуковой) частоты. Можно, например, изменять со звуковой частотой амплитуду высокочастотных колебаний. Этот способ называют амплитудной модуляцией. На рисунке приведены три графика: а) график колебаний высокой частоты, которую называют несущей частотой;

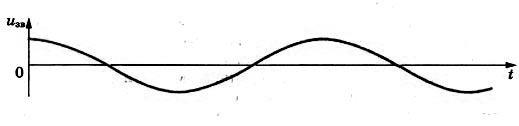

б) график колебаний звуковой частоты, т. е. модулирующих колебаний;

в) график модулированных по амплитуде колебаний.

Без модуляции мы в лучшем случае можем контролировать лишь, работает станция или молчит. Без модуляции нет ни телефонной, ни телевизионной передачи. Модуляция — медленный процесс. Это такие изменения в высокочастотной колебательной системе, при которых она успевает совершить очень много высокочастотных колебаний, прежде чем их амплитуда изменится заметным образом.

1. Детектирование

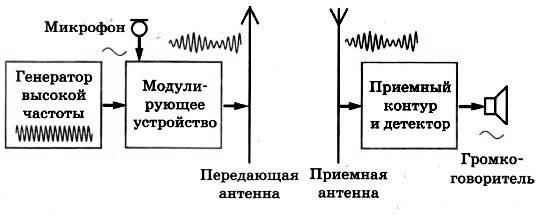

Основные принципы радиосвязи представлены в виде блок-схемы:

В приемнике из модулированных колебаний высокой частоты выделяются низкочастотные колебания. Такой процесс преобразования сигнала называют детектированием. Полученный в результате детектирования сигнал соответствует тому звуковому сигналу, который действовал на микрофон передатчика.

После усиления колебания низкой частоты могут быть превращены в звук.

1. Распространение радиоволн

При использовании электромагнитных волн для радиосвязи как источник, так и приемник радиоволн чаще всего располагают вблизи земной поверхности. Форма и физические свойства земной поверхности, а также состояние атмосферы сильно влияют на распространение радиоволн. Особенно существенное влияние на распространение радиоволн оказывают слои ионизированного газа в верхних частях атмосферы на высоте 100—300 км над поверхностью Земли. Эти слои называют ионосферой. Ионизация воздуха верхних слоев атмосферы вызывается электромагнитным излучением Солнца и потоком заряженных частиц, излучаемых им.

Проводящая электрический ток ионосфера отражает радиоволны с длиной волны λ 10 м как обычная металлическая пластина. Но способность ионосферы отражать и поглощать радиоволны существенно меняется в зависимости от времени суток и времен года. Именно по этой причине радиосвязь, особенно в диапазоне средних длин волн (100—1000 м), гораздо надежнее ночью и в зимнее время.

Устойчивая радиосвязь между удаленными пунктами на земной поверхности вне прямой видимости оказывается возможной из-за способности радиоволн огибать выпуклую земную поверхность (явление дифракции). Это огибание выражено тем сильнее, чем больше длина волны. Поэтому радиосвязь на больших расстояниях за счет огибания волнами Земли оказывается возможной лишь при длинах волн, значительно превышающих 100 м (средние и длинные волны).

Короткие волны (диапазон длин волн от 10 до 100 м) распространяются на большие расстояния только за счет многократных отражений от ионосферы и поверхности Земли. Радиоволны в этом диапазоне оказываются «запертыми» в тонком слое, ограниченном поверхностью Земли и ионосферой. В результате волны, излучаемые радиостанцией, расположенной, например, в центре Азии, достигают радиоприемников в Южной Америке.

Длинные радиоволны для этой цели менее пригодны из-за значительного поглощения поверхностными слоями Земли и ионосферой. И все же наиболее надежная радиосвязь на ограниченных расстояниях при достаточной мощности передающей радиостанции обеспечивается на длинных волнах.

Ультракороткие радиоволны (λ

В последнее время сделано много попыток обнаружения других цивилизаций и передачи им сигналов. Отправлены сообщения с больших радиотелескопов, в которых содержатся формулировки математических теорем, физических законов, сведения о человеке и т. д. Однако можно сказать, что наиболее мощным сигналом, переданным во Вселенную, является колоссальный рост интенсивности радиоизлучения вследствие развития на Земле телевидения и сотовой связи. Земля из ненаблюдаемого с других звезд объекта превратилась в яркую радиозвезду, непрерывно излучающую мощный поток радиоволн.

Принцип сотовой связи. Сотовая телефонная связь основана на компьютерных системах, которые связывают номера абонентов и адреса наиболее близких ретрансляторов. Во время соединения компьютерная система находит оптимальный путь связи абонентов — последовательность передачи сигналов через выбранные ретрансляторы. Сотовый телефон абонента постоянно принимает сигнал ретранслятора, с которым он связан. При перемещении абонента происходит перерегистрация — привязка абонента к новому, ближайшему ретранслятору.

Итак, распространение радиоволн существенно зависит от их длины волны. Короткие волны (с длиной волны от 10 до 100 м) многократно отражаются от ионосферы и поверхности Земли. Длинные волны (λ 100 м) «скользят» вдоль поверхности Земли. Ультракороткие радиоволны (λ

1. Понятие о телевидении

Радиоволны используются для передачи не только звука, но и изображения в телевидении.

Принцип передачи изображения

На передающей станции производится преобразование изображения в последовательность электрических сигналов. Этими сигналами модулируются колебания, вырабатываемые генератором высокой частоты. Модулированная электромагнитная волна переносит информацию на большие расстояния. В приемнике производится обратное преобразование. Высокочастотные модулированные колебания детектируются, а полученный сигнал преобразуется в видимое изображение.

Для передачи движения немного отличающиеся друг от друга изображения движущегося объекта (кадры) передаются десятки раз в секунду (в России - 50 раз в секунду).

Изображение кадра преобразуется с помощью передающей вакуумной электронной трубки-иконоскопа в серию электрических сигналов. Кроме иконоскопа существуют и другие передающие устройства. Внутри иконоскопа расположен мозаичный экран, на который с помощью оптической системы проецируется изображение объекта. Каждая ячейка мозаики заряжается, причем ее заряд зависит от интенсивности падающего на ячейку света. Этот заряд меняется при попадании на ячейку электронного пучка, создаваемого электронной пушкой. Электронный пучок последовательно попадает на все элементы сначала одной строчки мозаики, затем другой строчки и т. д. (всего 625 строк). От того, насколько сильно меняется заряд ячейки, зависит сила тока в резисторе R. Поэтому напряжение на резисторе изменяется пропорционально изменению освещенности вдоль строк кадра.

Принцип приема изображений

Высокочастотные сигналы, полученные на выходе трубки, попадают на антенну, излучающую соответствующие электромагнитные волны. Эти сигналы формируются в телевизионном приемнике после детектирования. Это видеосигналы. Они преобразуются в видимое изображение на экране приемной вакуумной электронной трубки — кинескопа. Электронная пушка такой трубки снабжена электродом, управляющим числом электронов в пучке и, следовательно, свечением экрана в месте попадания луча. Системы катушек горизонтального и вертикального отклонения заставляют электронный луч обегать весь экран точно таким же образом, как электронный луч обегает мозаичный экран в передающей трубке.

Синхронность движения лучей в передающей и приемной трубках достигается посылкой специальных синхронизирующих сигналов. Телевизионные радиосигналы могут быть переданы только в диапазоне ультракоротких (метровых) волн. Такие волны распространяются обычно лишь в пределах прямой видимости антенны. Поэтому для охвата телевизионным вещанием большой территории необходимо размещать телепередатчики как можно ближе друг к другу и поднимать их антенны как можно выше.

Башня Останкинского телецентра в Москве высотой 540 м обеспечивает надежный прием телепередач в радиусе 120 км.

В настоящее время телевизионная сеть в нашей стране насчитывает несколько тысяч вещательных станций; их передачи принимают около 100 млн телевизоров.

Для получения цветного изображения осуществляется передача трех видеосигналов, несущих компоненты изображения, соответствующие основным цветам (красному, зеленому, синему). Зона надежного приема телевидения непрерывно увеличивается, в основном за счет использования ретрансляционных спутников.

1. Развитие средств связи

Еще сравнительно недавно междугородная телефонная связь осуществлялась исключительно по проводам. В настоящее время все шире применяются кабельные и радиорелейные линии, повышается уровень автоматизации связи.

В радиорелейных линиях связи используются ультракороткие (дециметровые и сантиметровые) волны. Эти волны распространяются в пределах прямой видимости, поэтому линии состоят из цепочки маломощных радиостанций, каждая из которых передает сигналы к соседней как бы по эстафете. Такие станции имеют мачты высотой 60—80 м, находящиеся на расстоянии 40—60 км друг от друга.

Все большей популярностью пользуются оптоволоконные линии связи, позволяющие передавать большой объем информации. Процесс передачи основан на многократном отражении лазерного луча, распространяющегося по тонкой трубке (волокну). Такая связь возможна между двумя неподвижными объектами.

Успехи в области космической радиосвязи позволили создать новую систему связи, названную «Орбита». В этой системе используются ретрансляционные спутники связи. Спутники связи серии «Молния» запускаются на сильно вытянутые орбиты. Период их обращения составляет около 12 ч. Созданы мощные и надежные системы, обеспечивающие телевизионным вещанием районы Сибири и Дальнего Востока. Они позволяют осуществить телефонно-телеграфную связь с отдаленными районами нашей страны.

Новые спутники связи серии «Радуга» запускаются на орбиту радиусом около 36 000 км. На этой орбите период обращения спутника равен 24 ч, и поэтому спутник все время находится над одной и той же точкой поверхности Земли.

Совершенствуются и находят новые применения и такие сравнительно старые средства связи, как телеграф и фототелеграф. В год по фототелеграфу передаются десятки тысяч газетных полос, с которых печатаются сотни миллионов экземпляров газет.

Телевидение охватывает почти все населенные пункты нашей страны. В нашей стране создается Единая автоматизированная система связи. В связи с этим развиваются, совершенствуются и находят новые области применения различные технические средства связи.

ПРИЛОЖЕНИЕ №1

КОНТРОЛЬ ЗНАНИЙ ПО ПРЕДЫДУЩЕЙ ТЕМЕ (устно)

«Энергия электромагнитных волн. Изобретение радио А. С. Поповым»

План устного опроса:

1. Электромагнитное поле
2. Свойства электромагнитных волн

3. Связь между скоростью распространения ЭМВ и длиной ее волны

4. Энергия электромагнитной волны

5. Диапазон длин электромагнитных волн

6. Принцип радиосвязи

7. Из истории изобретения радио

Эталоны ответов

1. Электромагнитное поле

В 1860-1865 гг. один из величайших физиков XIX века Джеймс Клерк Максвелл создал теорию электромагнитного поля. Согласно Максвеллу явление электромагнитной индукции объясняется следующим образом. Если в некоторой точке пространства изменяется во времени магнитное поле, то там образуется и электрическое поле. Если же в поле находится замкнутый проводник, то электрическое поле вызывает в нем индукционный ток. Из теории Максвелла следует, что возможен и обратный процесс. Если в некоторой области пространства меняется во времени электрическое поле, то здесь же образуется и магнитное поле.

Таким образом, любое изменение со временем магнитного поля приводит к возникновению изменяющегося электрического поля, а всякое изменение со временем электрического поля порождает изменяющееся магнитное поле. Эти порождающие друг друга переменные электрические и магнитные поля образуют единое электромагнитное поле.

1. Свойства электромагнитных волн

Важнейшим результатом, который вытекает из сформулированной Максвеллом теории электромагнитного поля, стало предсказание возможности существования электромагнитных волн. Электромагнитная волна - распространение электромагнитных полей в пространстве и во времени.

Источник электромагнитного поля - электрические заряды, движущиеся с ускорением.

Электромагнитные волны, в отличие от упругих (звуковых) волн, могут распространяться в вакууме или любом другом веществе.

Электромагнитные волны в вакууме распространяются со скоростью c=299 792 км/с, то есть со скоростью света.

В веществе скорость электромагнитной волны меньше, чем в вакууме. Соотношение между длиной волна, ее скоростью, периодом и частотой колебаний, полученные для механических волн выполняются и для электромагнитных волн:

Колебания вектора напряженности E и вектора магнитной индукции B происходят во взаимно перпендикулярных плоскостях и перпендикулярно направлению распространения волны (вектору скорости).

Электромагнитная волна переносит энергию.

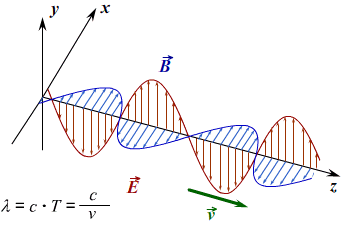

• Электромагнитные волны поперечны, то есть колебания векторов Е и В происходят в плоскостях, перпендикулярных направлению распространения волны.

•

В любой момент времени три вектора E, B, V взаимно перпендикулярны друг другу.

• При распространении электромагнитной волны нет возмущающейся среды.

• Скорость распространения электромагнитных волн имеет конечное значение. Скорость распространения электромагнитных волн в вакууме равна

с=3*10⁸ м/с.

Скорость распространения электромагнитных волн в вакууме c является одной из фундаментальных физических постоянных. Не путать с секундой!

В другой среде (не в вакууме) скорость распространения ЭМВ меньше с.

3. Связь между скоростью распространения ЭМВ и длиной ее волны:

λ = VT = V/ ν для среды

λ = cT λ = c/ ν для вакуума

Энергия электромагнитной волны пропорциональна четвертой степени частоты

W~ ν⁴

4.Энергия электромагнитной волны

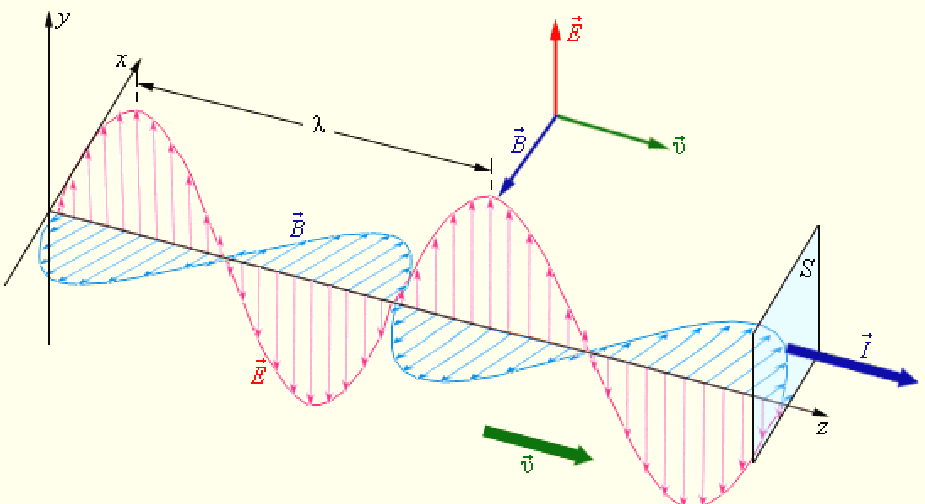

Как показывает опыт, электромагнитные волны могут производить различные действия: нагревание тел при поглощении света, вырывание электронов с поверхности металла под действием света (фотоэффект). Это свидетельствует о том, что электромагнитные волны переносят энергию. Эта энергия заключена в распространяющихся в пространстве электрическом и магнитном полях.

В курсе электричества и магнетизма было показано, что объемная плотность энергии электрического поля равна

,

(1.1)

а магнитного поля –

,

(1.2)

где  и  – электрическая и магнитная постоянные. Таким образом, полная плотность энергии электромагнитной волны равна

.

(1.3)

5.Диапазон электромагнитных волн. Свет является электромагнитной волной определенного диапазона длин волн.

λ = 400 – 800 нм.

Вокруг нас сложный мир электромагнитных волн различных частот: излучения мониторов компьютеров, сотовых телефонов, микроволновых печей, телевизоров и др. В настоящее время все электромагнитные волны разделены по длинам волн на шесть основных диапазонов.

Радиоволны - это электромагнитные волны (с длиной волны от 10000 м до 0,005 м), служащие для передачи сигналов (информации) на расстояние без проводов. В радиосвязи радиоволны создаются высокочастотными токами, текущими в антенне.

Электромагнитные излучения с длиной волны, от 0,005 м до 1 мкм, т.е. лежащие между диапазоном радиоволн и диапазоном видимого света, называются инфракрасным излучением. Инфракрасное излучение испускают любые нагретые тела. Источником инфракрасного излучения служат печи, батареи, электрические лампы накаливания. С помощью специальных приборов инфракрасное излучение можно преобразовать в видимый свет и получать изображения нагретых предметов в полной темноте.

К видимому свету относят излучения с длиной волны примерно 770 нм до 380 нм, от красного до фиолетового цвета. Значение этого участка спектра электромагнитных излучений в жизни человека исключительно велико, так как почти все сведения об окружающем мире человек получает с помощью зрения.

Невидимое глазом электромагнитное излучение с длиной волны меньше, чем у фиолетового цвета, называют ультрафиолетовым излучением. Оно способно убивать болезнетворные бактерии.

Рентгеновское излучение невидимо глазом. Оно проходит без существенного поглощения через значительные слои вещества, непрозрачного для видимого света, что используют для диагностики заболеваний внутренних органов.

Гамма-излучением называют электромагнитное излучение, испускаемое возбужденными ядрами и возникающее при взаимодействии элементарных частиц.

1. Принцип радиосвязи

Колебательный контур используют как источник электромагнитных волн. Для эффективного излучения контур "открывают", т.е. создают условия для того, чтобы поле "уходило" в пространство. Это устройство называется открытым колебательным контуром - антенной.

Радиосвязью называется передача информации с помощью электромагнитных волн, частоты которых находятся в диапазоне от  до  Гц.

Радар (радиолокатор) - устройство, которое передает ультракороткие волны и тут же их принимает. Излучение осуществляется короткими импульсами. Импульсы отражаются от предметов, позволяя после приема и обработки сигнала установить дальность до предмета.

1. Из истории изобретения радио

Русский ученый Александр Степанович Попов стал одним из первых, кто в России решился заняться изучением электромагнитных волн. А начал он освоение электромагнитных волн с повторения опытов, которыми занимался Герц. Но в процессе работы Попову удалось найти более чувствительный и надежный способ приема электромагнитных волн. Ему удалось усовершенствовать приборы так, что в его приемных резонаторах стали появляться довольно таки сильные искры.

Со временем Александр Степанович смог построить приемник, который показывал высокую чувствительность к электрическим волнам. Кстати, особенности этого приемника в радиоаппаратуре применяют, по сей день. Чтобы чувствительность этого приемника увеличить Попов применил явление резонанса и изобрел приемную антенну.

Еще одной значимой особенностью приемника, изобретенного Поповым, был способ регистрации волн, где вместо искры был применен когерер.

Когерер – это такой прибор, который был сделан в виде трубки с двумя электродами. Внутри этой трубки находились мелкие металлические опилки, а в оба ее конца вводились провода, которые соприкасались с этими опилками.

Критерии оценки:

Оценка «5» - на поставленный вопрос студент дал полный развернутый ответ и ответил на дополнительный вопрос;

Оценка «4» - на поставленный вопрос студент дал полный развернутый ответ, но не ответил на дополнительный вопрос;

Оценка «3» - на поставленный вопрос студент дал неполный ответ и не смог ответить на дополнительный вопрос;

Оценка «2» - не ответил на поставленный вопрос.

ПРИЛОЖЕНИЕ №2

ЗАДАНИЯ ДЛЯ ЗАКРЕПЛЕНИЯ И СИСТЕМАТИЗАЦИИ НОВЫХ ЗНАНИЙ (письменно, не оценивается)

Физика 11 Разноуровневые самостоятельные и контрольные работы А. Кирик стр. 39 высокий уровень №1-5.

Эталоны ответов к заданиям для закрепления и систематизации

Уровень /№	1	2	3	4	5
Средний уровень	19 км	9000; 225 м	73 км	1600	37 км; 4*103

ПРИЛОЖЕНИЕ № 3

ЗАДАНИЯ ДЛЯ ПРЕДВАРИТЕЛЬНОГО КОНТРОЛЯ ЗНАНИЙ

(Устно, не оценивается. Эталоны ответов к вопросам для предварительного контроля знаний содержатся в исходном материале)

1. В чем заключаются основные принципы радиосвязи?

2. Опишите кратко процесс модуляция электромагнитной волны сверхвысокой частоты.

3. Опишите кратко процесс детектирования модулированной по амплитуде волны СВЧ.

4. В чем заключается разница при распространении радиоволн различной длины?

5. Опишите процесс распространение радиоволн каждой длины.

6. В чем заключается принцип передачи изображения?

7. Какие средства связи в настоящее время вам известны?

8. Расскажите (кратко) о развитии средств связи.

ПРИЛОЖЕНИЕ №4

КОНТРОЛИРУЮЩИЙ МАТЕРИАЛ (письменно)

Тест

1. Процесс обнаружения объектов при помощи радиоволн, называется…

А. сканирование

Б. радиолокация

В. телевещание

Г. модуляция

Д. детектирование

1. Процесс изменения высокочастотных колебаний с помощью колебаний низкой частоты, называется…

А. модуляция

Б. радиолокация

В. детектирование

Г. сканирование

1. Процесс выделения низкочастотного сигнала называется…

А. модуляция

Б. радиолокация

В. детектирование

Г. сканирование

1. Передача звукового сигнала на большие расстояния осуществляется…

А. непосредственной передачей звукового сигнала без каких-либо преобразований;

Б. с помощью детектированного сигнала;

В. с помощью модулированного сигнала.

1. Для чего нужен процесс детектирования?

А. для передачи сигнала на большие расстояния;

Б. для обнаружения объектов;

В. для преобразования низкочастотного сигнала;

Г. для выделения низкочастотного сигнала.

Эталоны ответов к заданиям контролирующего материала:

Номер задания	1	2	3	4	5
ответы	Б	А	В	В	Г

Критерии оценки:

за 3 правильных ответа – «3» балла;

за 4 правильных ответа – «4» балла;

за 5 правильных ответов – «5» баллов.

ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОЙ ВНЕАУДИТОРНОЙ РАБОТЫ СТУДЕНТОВ

Цель: Определить объем информации для самостоятельной работы студента, обратить внимание на значимые моменты.

Время для выполнения задания: 45 минут.

Г. Я. Мякишев, Б. Б. Буховцев, Н. Н. Соцкий, Физика. 11 класс. Учебник для общеобразовательных учреждений (с приложением на электронном носителе). Базовый и профильный уровни - М.: Просвещение, 2011 г., с. 151-165, параграфы 53 - 58 прочитать, конспект выучить.

Критерии оценки:

• студент выучил конспект – «3» балла;

• студент прочитал параграфы и выучил конспект, не ответил на дополнительный вопрос по теме – «4» балла;

• студент выучил конспект, владеет информацией из учебника, ответил на дополнительный вопрос по теме – «5» баллов.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Изобретение радио А. С. Поповым [Электронный ресурс]/ Medic-03 // Режим доступа http://medic-03.ru/izobretenie-radio-popovym-kratko/

2. Классная физика – всегда рядом! «Принципы радиосвязи» [Электронный ресурс]/ Class-fizika // Режим доступа http://class-fizika.ru/11_44.html

3. Свойства электромагнитных волн [Электронный ресурс]/Studfiles // Режим доступа https://studfiles.net/preview/1787988/page:11/

4. Тест по теме «Электромагнитные волны. Радио» [Электронный ресурс]/ Doc4web // Режим доступа https://doc4web.ru/fizika/test-dlya-klassa-elektromagnitnie-volni-radio.html

5. Физика. 11 класс: Учебник для общеобразоват. учреждений с приложением на электронном носителе: базовый и профильный уровни: [Текст]/ Г. Я. Мякишев, Б. Б. Буховцев, Н.Н. Соцкий.-20-е изд.-М.:Просвещение, 2011.–399 с.
