Данный урок по теме "Назначение , устройство разъединителей и переключателей с ручным приводом"  по МДК 01.01. "Устройство, техническое обслуживание и ремонт узлов электровоза" проводится на 2 курсе по профессии "Машинист локомотива"

Просмотр содержимого документа
«Методическая разработка урока по МДК 01.01. "Устройство, техническое обслуживание и ремонт узлов электровоза"по теме "Назначение , устройство разъединителей и переключателей с ручным приводом"»

Государственное автономное профессиональное образовательное учреждение

Новосибирской области

«Карасукский политехнический лицей»











Методическая разработка

открытого урока по МДК 01.01 «Устройство, техническое обслуживание и ремонт узлов электровоза».


Тема: «Назначение и устройство разъединителей и переключателей с ручным приводом»











Разработал преподаватель спецдисциплин

Пронин Ю.В.

















г. Карасук

2021 г.

Тема урока: «Назначение и устройство разъединителей и переключателей с ручным приводом»

Цель урока: Обобщить, систематизировать, углубить знания учащихся по теме «Назначение и устройство разъединителей и переключателей с ручным приводом»

Задачи урока:

Образовательные

  1. Закрепить знания по назначению разъединителей и переключателей с ручным приводом;

  2. Закрепить знания по расположению разъединителей и переключателей с ручным приводом в электрической схеме электровоза;

  3. Закрепить знания по устройству разъединителей и переключателей с ручным приводом.

Развивающие:

1.Развивать умение сравнивать, анализировать, выделять главное.

2.Формирование умений переносить в новую ситуацию, развитие умений анализировать;

3.Заинтересовать профессиональной ориентацией изучаемого материала;

4.Показать практическую значимость знаний данной темы;

5. Развитие познавательной активности, внимания, памяти.

Воспитывающие:

1.Воспитывать у студентов культуру технической речи и умение критически оценивать свои профессиональные знания.

2. Воспитывать у студентов уважение к труду, высокие нравственные качества.

Тип урока: комбинированный, сообщение знаний методом проблемного изложения.

Методы:

по источнику получения знаний – устного изложения, словесный (рассказ), наглядный практический

по характеру познавательной деятельности – объяснительно – иллюстративный, репродуктивный.

МТО: Компьютер, мультимедийный проектор, презентация, раздаточный материал: карточки-задания.


Ход урока:
1.Организационный момент

Преподаватель: Приветствие учащихся, проверка присутствующих, проверка готовности к уроку, пожелание успешной работы, психологический настрой на урок.

Тема урока: «Назначение и устройство разъединителей и переключателей с ручным приводом» Слайд № 1

Данная тема является одной из важных тем в изучении дисциплины, одной из наиболее используемых в профессии «Машинист локомотива», так как работа на электроподвижном составе непосредственно связана со знаниями об назначении и устройстве разъединителей и переключателей с ручным приводом. Поэтому я рассчитываю на вашу помощь, заинтересованность. Надеюсь, что сегодня вы по работаете плодотворно.

Постановка цели, которая должна быть достигнута в ходе урока

Цель урока: Обобщить, систематизировать, совершенствовать, углубить знания по теме «Назначение и устройство разъединителей и переключателей с ручным приводом»;

Способствовать развитию мыслительных способностей;

Способствовать воспитанию у учащихся интереса к дисциплине и навыков работы в коллективе. Слайд №2

2. Актулизация опорных знаний по назначению, устройству главного выключателя ВОВ-25. Слайд №3

2.1. Комбинированный опрос с постановкой контрольных вопросов (слайды № 4- 14)

1) Для чего предназначен главный выключатель ВОВ-25? Слайд №4

Ответ: 1.1. Для оперативного отключения первичной обмотки тягового трансформатора электровоза от цепи токоприемников.

1.2. Для автоматического отключения при коротких замыканиях и перегрузках электрооборудования.

2) Где расположен главный выключатель ВОВ-25 на электровозе? Слайд №5

Ответ: Главный выключатель расположен на крыше электровоза в средней части.

3) На каких электровозах устанавливают главный воздушный выключатель? Слайд №6

Ответ: Главный выключатель ВОВ-25 устанавливают на электровозах переменного тока серии ВЛ80.

4) Решение проблемной ситуации по определению основных деталей

устройства главного выключателя ВОВ-25 Слайд №7 Слайд №8


Ответ: 1. Резервуар, 2.Передняя головка ДК, 3. Задняя головка ДК, 4. Горизонтальный полый изолятор, 5. Наклонный полый изолятор, 6. Шунт, 7. Неподвижный контакт разъединителя, 8. Подвижный нож разъединителя. 9. Изолятор разъединителя, 10. Поворотный вал разъединителя, 11. Корпус, 12. Заземляющая стойка, 13. Шина. Слайд №7а

Ответ: 1. Резервуар, 2. Поворотный разъединитель, 3. Неподвижный контакт, 4.Нелинейное сопротивление(Варистор ВВ-25). Слайд №8а

5) Решение проблемной ситуации по определению основных деталей силового разрывного контакта ВОВ-25 Слайд №9а.

Ответ: 1. Цилиндр, 2. Шток, 3. Поршень, 4. Демпфер, 5. Подвижный разрывной контакт, 6. Втулка с неподвижным разрывным контактом. Слайд №9а

6) Решение проблемной ситуации по определению основных деталей дугогасительной камеры ВОВ-25. Слайд №12,13

Ответ: 1. Задняя головка ДК, 2. Полый горизонтальный изолятор, 3. Неподвижный контакт разъединителя, 4. Шпильки, 5. Фланец, 6. Резиновая манжета, 7. Передняя головка ДК, 8. Неподвижный силовой разрывной контакт, 9. Подвижный силовой разрывной контакт. Слайд №12а

7) Решение проблемной ситуации по определению основных деталей подкрышевой части ВОВ-25 Слайд №14

Ответ: 1.Блок клапанов. 2.Реле давления. 3.Контакты РД. 4.Клемная рейка. 5.Включающая катушка. 6.Шток привода. 7.Кулиса. 8.Вал разъединителя. 9.Контакты РМТ. 10.Собственные блокировки. 11.Возвратная пружина. 12. Отключающая катушка. Слайд №14а.

2.2. Работа учащихся по карточкам-заданиям. Группа делится на две команды по рядам. Все команды получают одинаковое задание. Решают проблемные вопросы по назначению и устройству ВОВ-25. На выполнение работы - минут.

Назначение ВОВ-25. Основные детали устройства ВОВ-25.


Ответ:  Для оперативного отключения первичной обмотки тягового трансформатора электровоза от цепи токоприемников. Для автоматического отключения при коротких замыканиях и перегрузках электрооборудования.

Ответ: 1.Вывод. 2.Поворотный изолятор. 3.Нож. 4.Неподвижный контакт. 5.Полый изолятор. 6.Нелинейный резистор. 7.Фланец. 8.Кронштейн. 9.Наклонный изолятор. 10.Патрубок. 11.Воздушный резервуар. 12. Корпус.



3. Изложение нового материала.

3.1 Объявление студентам темы урока и целей занятия.

3.2. Перед объяснением нового материала довести общие понятия всех разъединителей и требования предъявляемые к ним.

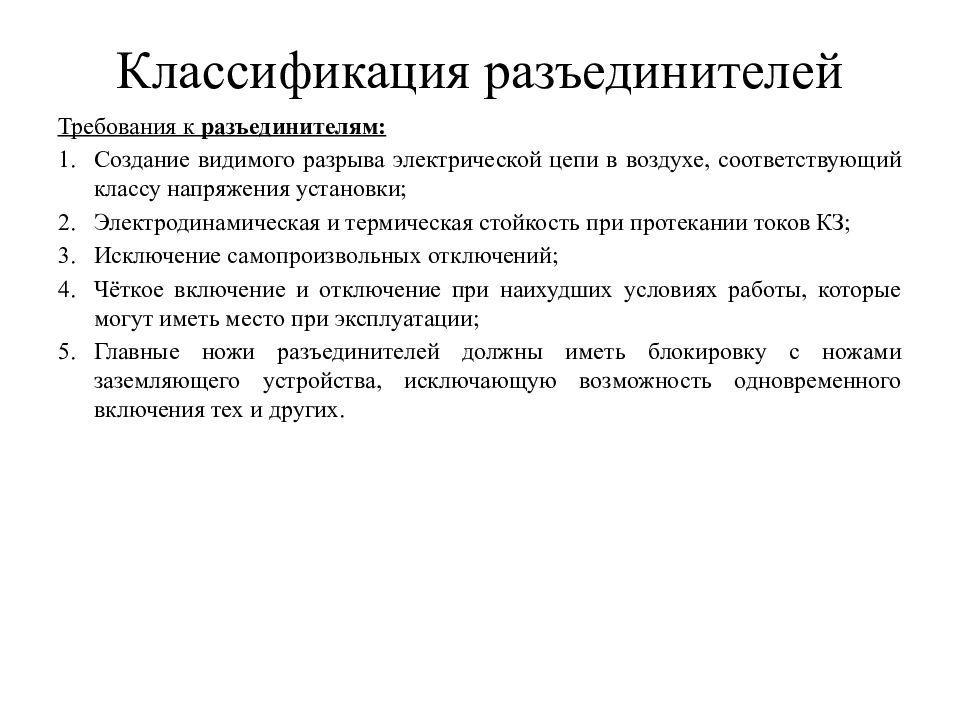

Слайд №15

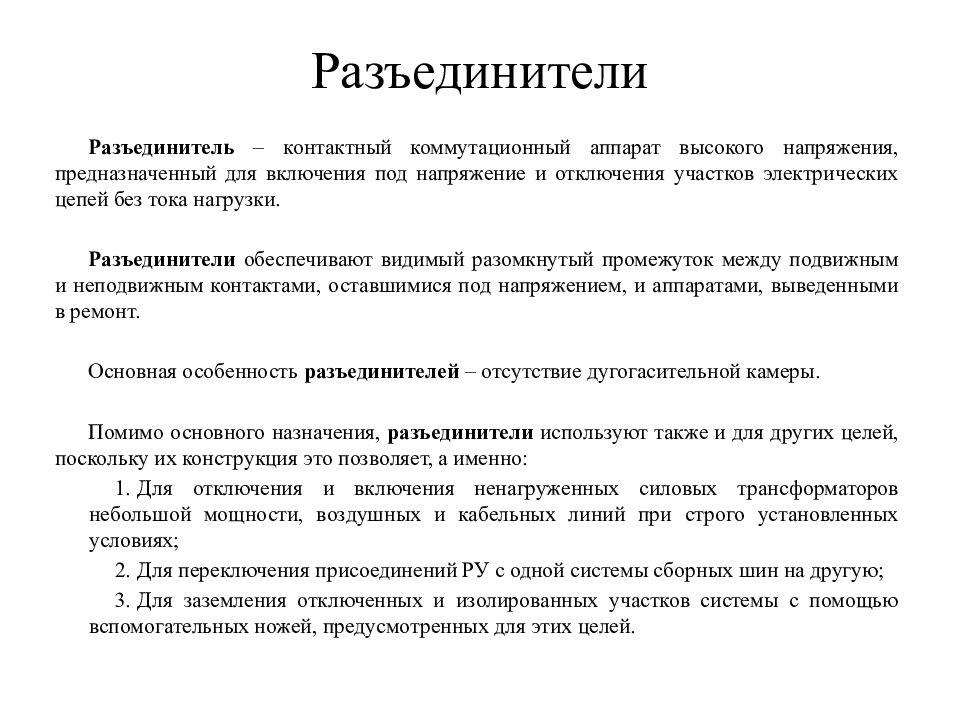

Слайд №16.


3.3 Сформулировать совместно со студентами назначение и требования к конструкции разъединителей и переключателей с ручным приводом:

Разъединители и переключатели силовых и вспомогательных цепей электровоза ВЛ80с с ручным приводом служат для соединения, разъединения или переключения силовых и вспомогательных электрических цепей с целью отключения неисправного оборудования,
сбора аварийных схем. Эти аппараты не имеют дугогасительных устройств, так как все переключения в схеме электровоза должны выполняться ими при обесточенных цепях. Слайд №17

3.4 Рассмотреть в отдельности назначение и конструкцию разъединителей и переключателей с ручным приводом:

Разъединители высшего напряжения типа РВН-2 (в схеме 2, 6) — служат: 2 — для отключения высоковольтной цепи поврежденного токоприемника от остальной части схемы (механическое повреждение токоприемника, перекрытие опорного изолятора, перекрытие воздушного шланга); 6 — для отключения поврежденной высоковольтной цепи одной секции электровоза от высоковольтной цепи другой секции (перекрытие проходного изолятора, изолятора ГВ, обрыв высоковольтного соединения).


Слайд №18


Разъединитель РВН-2 состоит из следующих основных частей: 1-стальной плиты основания, 5-неподвижного изолятора с ножом неподвижного контакта, 2-поворотного изолятора, 3- подвижного ножа, 7-вала поворотного изолятора с рукояткой, 6-вывода заземления. Разъединитель имеет два положения: «Включено» и «Отключено». Разъединители 2 и 6 находятся на крыше электровоза, а их рукоятки входят в ВВК над тяговым трансформатором. Поездное положение разъединителей — включенное.

Слайд №19


Разъединители типа Р-45 (в схеме 81, 82, вкладка) — служат для отключения обесточенных выпрямительных установок 61 и 62.


Слайд №20



Разъединитель Р-45 имеет: 1-рукоятку с 2- планкой к которой крепятся 3-три подвижных силовых ножа, которые в поездном положении разъединителя должны быть включены. В нижней части разъединителя 4- угольник на котором крепятся три подвижных силовых ножа.
На электровозе разъединители 81, 82 находятся в трансформаторном помещении на правой стенке кузова.

Слайд №21



Разъединитель шин контакторных типа РШК-56 (в схеме 19,20) — служат для подключения тяговых двигателей первой или второй тележки к розетке 106 с целью ввода (вывода) электровоза в депо от постороннего источника.


Слайд №22


Разъединитель РШК-56 имеет:

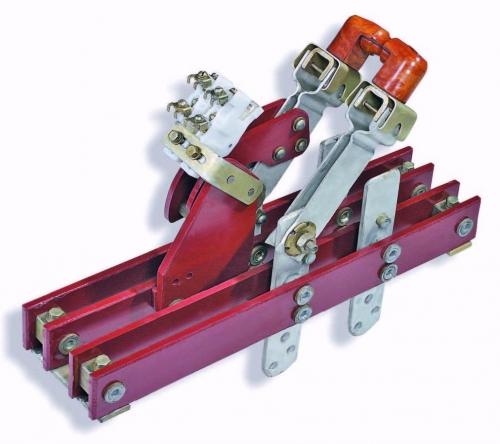

1- изоляционную стойку, 2- два подвижных силовых ножа клинового типа, которые в поездном положении должны быть отключены, 3-две неподвижные контактные планки, 4-рукоятку, 5-пластинчатую пружину, 6-блокировочные контакты. Разъединитель 19 - находится в блоке силовых аппаратов тяговых двигателей первой тележки, а разъединитель 20 — находится в блоке силовых аппаратов тяговых двигателей второй тележки.

Слайд №23





Разъединители тяговых двигателей типа РТД-20 (ОД1—ОД4) — служат для индивидуального отключения неисправного тягового двигателя. Разъединитель РТД-20 имеет один силовой нож клинового типа, включенный в поездном положении аппарата. Разъединители ОД1 и ОД2 находятся в БСА № 1, а ОДЗ и ОД4 —в БСА № 2.


Слайд №24


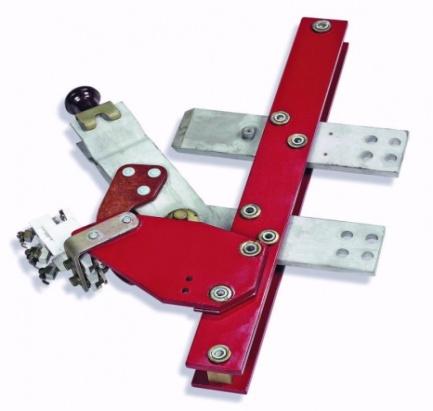

Разъединители РТД-20 состоит из следующих основных частей:1-изоляционной стойки, 2-подвижного контактного ножа, 3-неподвижной контактной пластины, 4-рукоятки, 5-пластинчатой пружины, 6-блокировочных контактов.

Слайд №25



Переключатель вспомогательных цепей типа ПВЦ-100
(111, вкладка) — служит для переключения питания вспомогательных машин и имеет следующие положения:
1. Нормальное положение (ножи включены вверх) — в этом положении вспомогательные цепи электровоза подключаются к обмотке собственных нужд тягового трансформатора.

2. Переключенное положение (ножи вниз) — в этом положении вспомогательные цепи электровоза подключаются к розеткам 108,109,110 для испытания его вспомогательных машин от трехфазного источника депо.
3. Отключенное положение (ножи полностью отключены) и находятся в среднем положении — вспомогательные цепи отключены от розеток и от обмотки собственных нужд.

При работе вспомогательных машин двух спаренных секций от одного ФР переключатель 111 на аварийной секции должен находиться в среднем отключенном положении. Расположен на панели № 1.


Слайд №26


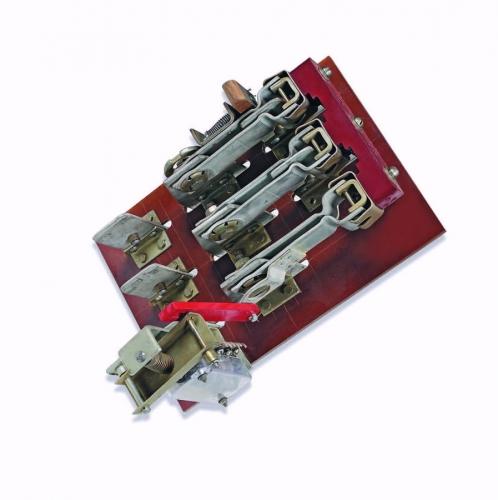

- Переключатель ПВЦ-100 состоит из следующих основных частей:1- изоляционной планки, 2-неподвижного контактного ножа, 3-подвижного контактного ножа, 4-пластинчатой пружины, 5-рукоятки, 6-тяги привода блокировочных контактов, 7-блокировочных контактов.


Слайд №27



Разъединитель секций типа PC-15 (в схеме 126) — служит для подключения вспомогательных машин двух секций к одному ФР для их совместной работы.
Представляет собой трехножевой разъединитель, расположенный на панели № 1 и опломбированный в поездном (отключенном) положении.

Слайд №28

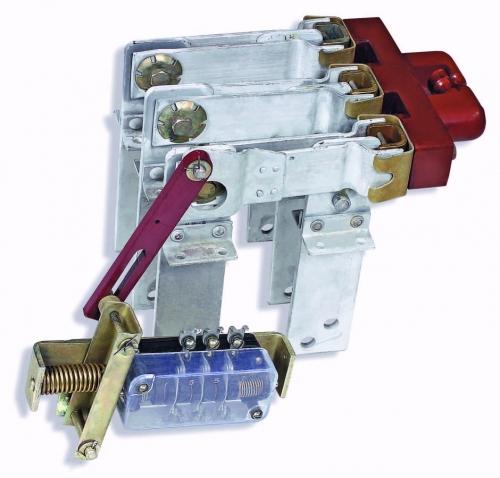

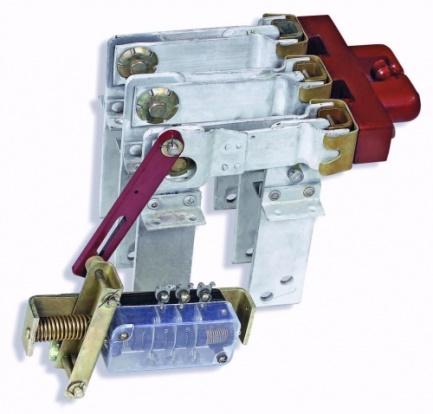

Разъединитель PC-15 состоит из следующих основных частей:1-подвижного контактного ножа, 2-пластинчатой пружины, 3-рукоятки, 4-неподвижной контактной пластины, 5-тяги привода блокировочных контактов, 6-блокировочных контактов.

Слайд №29



Переключатель однополюсный типа ПО-82 (в схеме 105)—служит для переключения питания всех асинхронных двигателей вспомогательных машин с вывода а4 обмотки собственных нужд на дополнительный вывод аЗ при понижении напряжения в контактной сети ниже 19 кВ.
Переключатель 105 установлен отдельно на панели, на расширительном баке тягового трансформатора. В поездном положении переключатель 105 включен ножом вверх на вывод (а4) обмотки собственных нужд с напряжением 406 В и опломбирован. Слайд №30




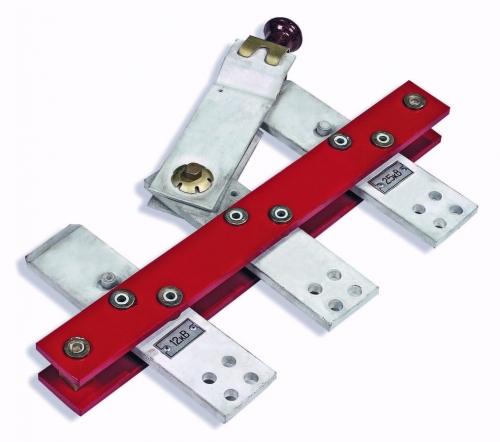

Переключатель ПО-82 состоит из следующих основных частей:1-изоляционной пластины, 2-неподвижных контактных пластин, 3-подвижного контактного ножа, 4-пластинчатой пружины, 5-рукоятки.

Слайд №31



4. Закрепление нового материала по новой теме.

4.1 Для чего служат разъединители и переключатели силовых и вспомогательных цепей электровоза ВЛ80с с ручным приводом? Слайд №32

4.2 Почему разъединители и переключатели с ручным приводом не имеют дугогасительных устройств? Слайд №33









4.3 Для чего служат разъединители высшего напряжения типа РВН-2?

Слайд №34

4.4 Для чего служит разъединители типа Р-45?

Слайд №35

4.5 Для чего служит разъединитель шин контакторных типа РШК-56?

Слайд №36

4.6. Для чего служат разъединители тяговых двигателей типа РТД-20 (ОД1—ОД4)?

Слайд №37









4.7. Для чего служит переключатель вспомогательных цепей типа ПВЦ-100?

Слайд №38

4.8. Для чего служит разъединитель секций типа PC-15?

Слайд №39

4.9. Для чего служит переключатель однополюсный типа ПО-82?

Слайд №40

4.10. Работа учащихся по карточкам-заданиям по новой теме.

Из каких основных частей состоят разъединители и переключатели с ручным приводом.

РВН-2

Ответ:  1-стальная плиты основания, 5-неподвижный изолятор с ножом неподвижного контакта, 2-поворотный изолятор, 3- подвижный нож, 7-вал поворотного изолятора с рукояткой, 6-вывод заземления.

Р-45

Ответ: 1-рукоятка с 2- планка 3-три подвижных силовых ножа. 4- угольник



РШК-56

Ответ: 1- изоляционная стойка, 2- два подвижных силовых ножа, 3-две неподвижные контактные планки, 4-рукоятка, 5-пластинчатая пружина, 6-блокировочные контакты.



РТД-20

Ответ: 1-изоляционная стойка, 2-подвижный контактный нож, 3-неподвижная контактная пластина, 4-рукоятка, 5-пластинчатая пружина, 6-блокировочные контакты.





ПВЦ-100

Ответ:  1- изоляционная планка, 2-неподвижный контактный нож, 3-подвижный контактный нож, 4-пластинчатая пружина, 5-рукоятка, 6-тяга привода блокировочных контактов, 7-блокировочные контакты.



PC-15

Ответ: 1-подвижный контактный нож, 2-пластинчатая пружина, 3-рукоятка, 4-неподвижная контактная пластина, 5-тяга привода блокировочных контактов, 6-блокировочные контакты.



ПО-82

Ответ: 1-изоляционная пластина, 2-неподвижные контактные пластины, 3-подвижный контактный нож, 4-пластинчатая пружина, 5-рукоятка.

На выполнение работы - 3 минуты.


5. Подведение итогов.

5.1. Вывод по теме урока, выставление оценок.

5.2. Преподаватель: Подведем итог нашего урока.

5.3. Рефлексия урока.

Рефлексия урока.

-Кому было интересно на уроке и все понятно поднимите карточку зелёного цвета.

-Кто не совсем усвоил изучаемый материал поднимите карточку жёлтого цвета. Слайд №41


Преподаватель: Часто встречается в жизни, нам что-либо нравиться или нет. Так мы первоначально оцениваем и я вам предлагаю оценить наш урок. При помощи двух карточек покажите, на сколько вы поняли материал урока. Тем, кому было интересно на уроке и все понятно поднимите карточку зелёного цвета. Кто не совсем усвоил изучаемый материал поднимите карточку жёлтого цвета.

Студенты поднимают карточки.
