Методическая разработка занятия на тему "Основные методы контроля системы охлаждения автомобиля" по МДК.01.03 Технологические процессы технического обслуживания и ремонта автомобилей

3

Мотивация обучения: знание принципа действия технологического оборудования и инструмента – важная часть профессиональной подготовки специалистов среднего звена

Тема «Основные методы контроля системы охлаждения автомобиля»

План

1. Основные методы контроля и диагностики системы охлаждения, оборудование и приборы для их проведения

Содержание лекции

1.Основные методы контроля и диагностики системы охлаждения, оборудование и приборы для их проведения

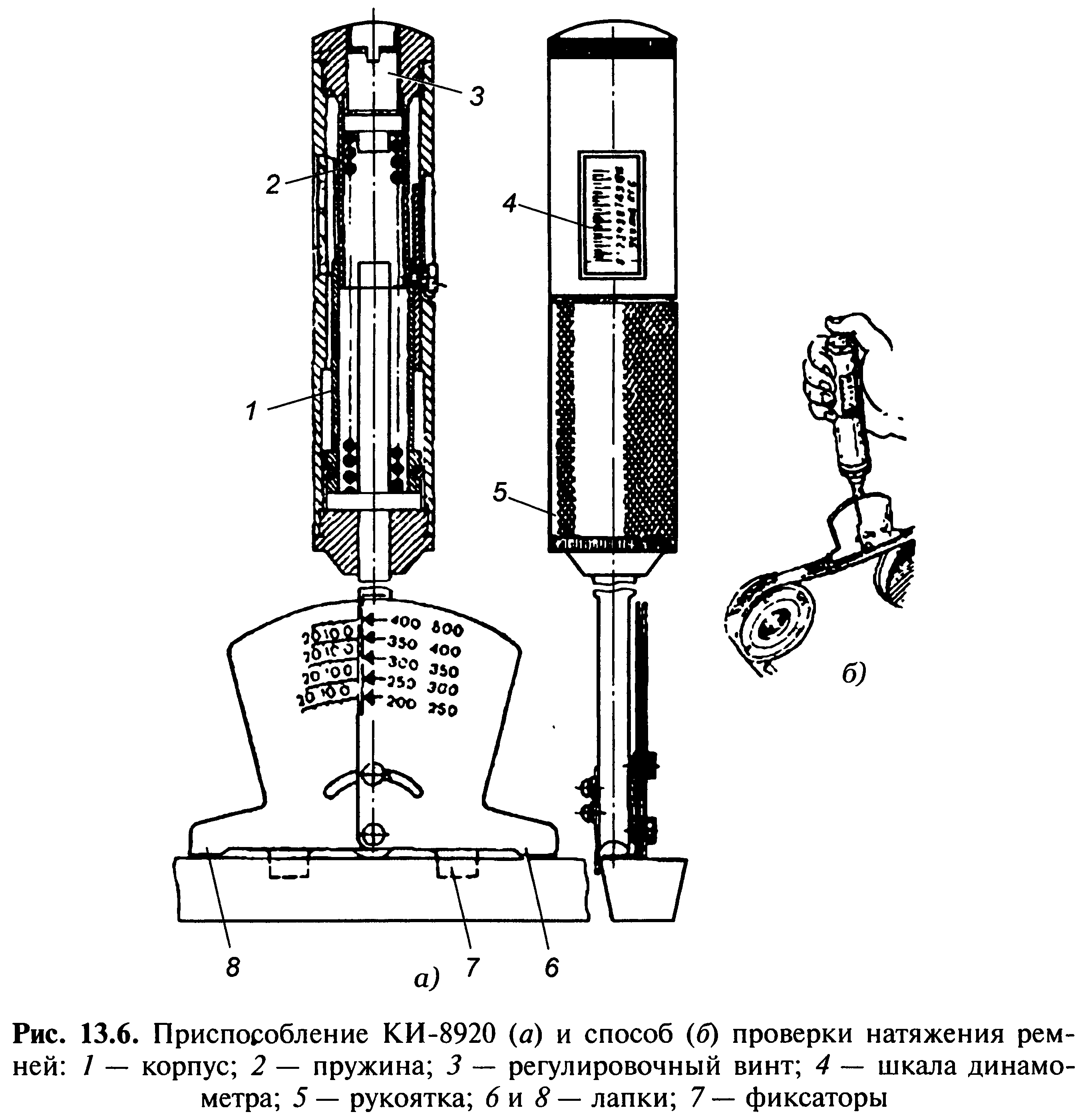

При проверке натяжения ремня приспособление КИ – 8920 (рис. 13.6) устанавливают на ремень левой 8 и правой 6 лапками, составляющими единое целое с соответствующими шкалами (секторами) прибора так, чтобы фиксаторы 7 были прижаты к боковине ремня. Приспособление следует устанавливать в центре ветви ремня между смежными шкивами. После этого нажимают на корпус рукоятки 5, при этом следят за силой нажатия по шкале 4 динамометра, состоящего из корпуса 1, пружины 2 и регулировочного винта 3.

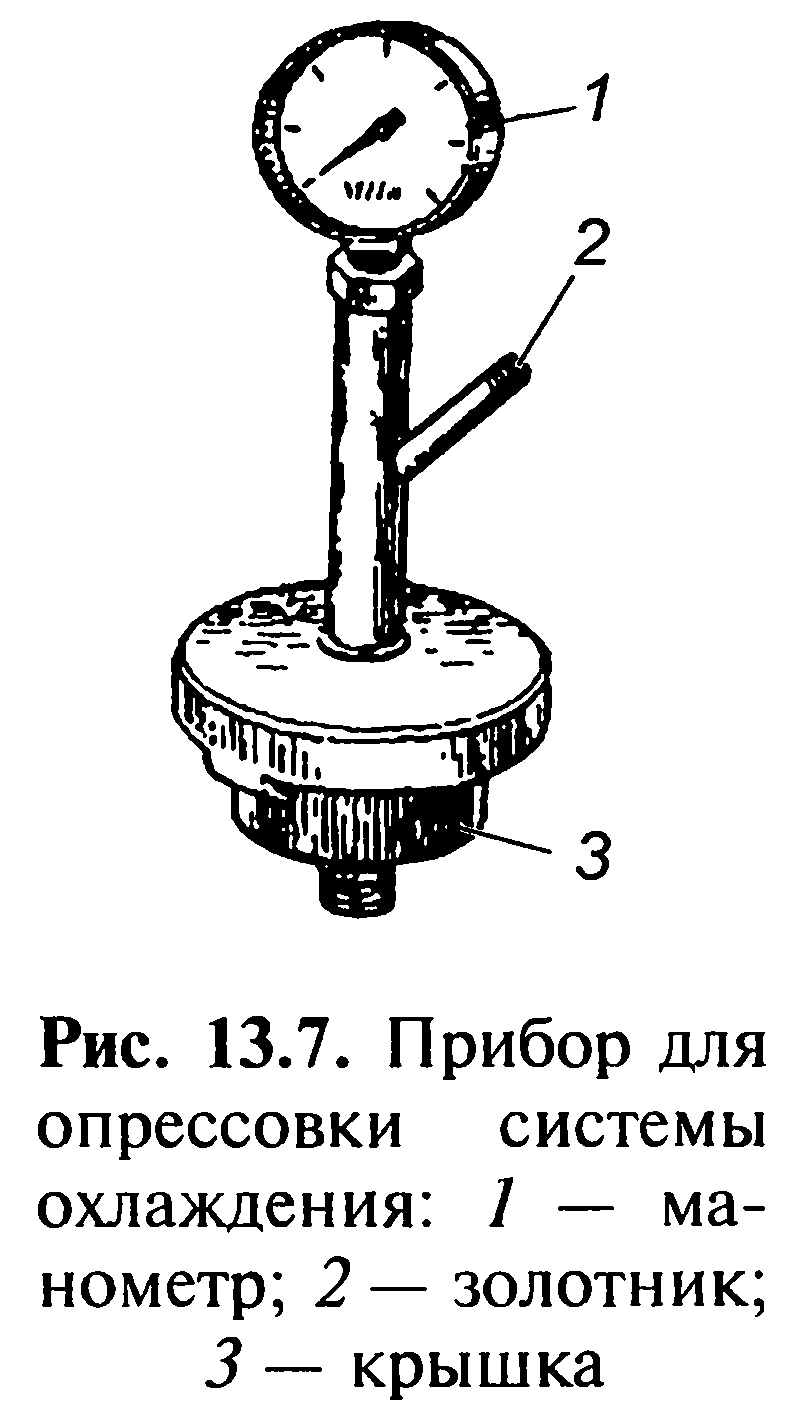

На рис. 13.7 изображен прибор для опрессовки системы охлаждения через отверстие пробки радиатора для проверки герметичности системы. Давление подаваемого сжатого воздуха должно быть 0,15МПа, которое в течение 10 с не должно упасть более чем на 0,01 МПа.

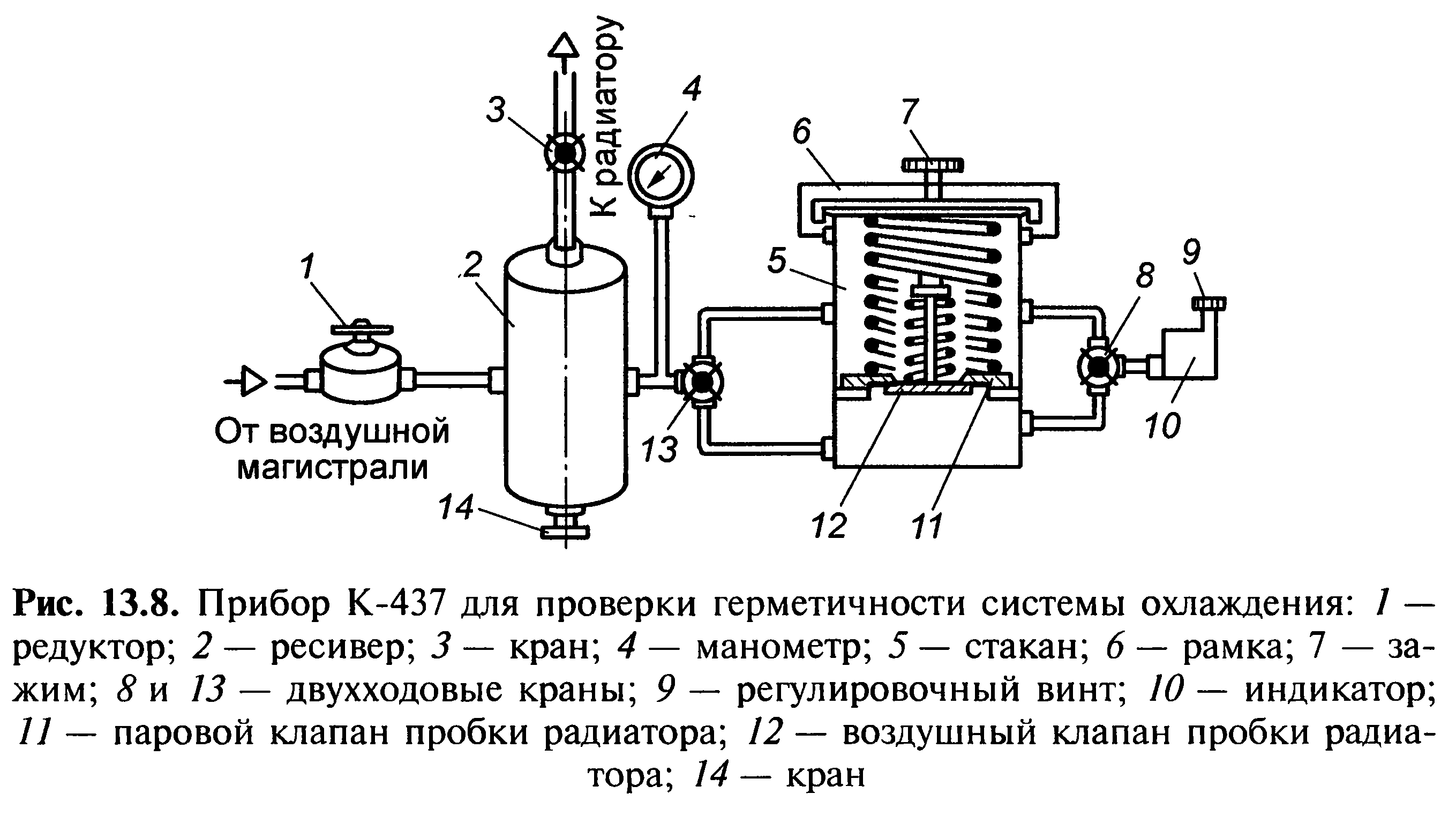

На рис. 13.8 показан прибор K – 437 для проверки герметичности системы охлаждения путем опрессовки (0,06 – 0,07 МПа) при работающем двигателе. На малых частотах вращения коленчатого вала двигателя стрелка манометра при проверке не должна колебаться. Прибор позволяет проверять паровой и воздушный клапаны пробки радиатора.

Проверку действия жалюзи, прикрывающие радиатор, производят, перемещая рукоятку сначала в крайнее переднее положение (при этом жалюзи впереди радиатора должны полностью открыться), а затем – в крайнее заднее (жалюзи должны полностью закрыться). Рукоятка должна двигаться свободно и фиксироваться в любом положении.

Вопросы для закрепления, осмысления материала

1. Какие основные приборы используются при ТО и ремонте системы охлаждения?

2. Как осуществить натяжения ремня вентилятора приспособлением КИ – 8920

3. Как осуществить проверку системы охлаждения на герметичность прибором К-437 ?
