Методическая разработка занятия на тему "Железнодорожный транспорт" по дисциплине ОП.04 Транспортная система России

Преподаватель Юсупова-Вельгорская Лидия Александровна

ОП.04 Транспортная система России

Раздел №1 Общая характеристика транспортной системы

Тема №1.3 Технико-эксплуатационная характеристика магистральных видов транспорта

Тема занятия «Железнодорожный транспорт»

Лекция №9

Презентация к занятию: https://cloud.mail.ru/public/x1RZ/w5a58438e

Цели занятия:

- образовательная - формирование знаний о железнодорожном транспорте, его преимуществах, недостатках, сфере использования и материально-технической базе, а также умения составлять сравнительную характеристику автомобильного и железнодорожного транспорта;

- воспитательная – воспитание интереса к выбранной специальности, осознания ценности собственного труда, формирования в сетевой среде личностного и профессионального конструктивного «цифрового следа»;

- развивающая – развитие аналитического и логического мышления студентов.

Задачи занятия: изучить теоретический материал лекции и мультимедийную презентацию, заполнить карту занятия.

Мотивация: полученные знания необходимы для дальнейшего изучения данной дисциплины, а также других дисциплин и междисциплинарных курсов профессиональной направленности, а также найдут практическое применение при вашем трудоустройстве по специальности.

План:

1.Железнодорожный транспорт: преимущества, недостатки, сфера использования.

2. Материально-техническая база и технология работы железнодорожного транспорта.

3.Составление сравнительной характеристики автомобильного и железнодорожного транспорта.

Литература:

1. Амиров, М.Ш. Единая транспортная система: учебник / М.Ш. Амиров, С.М. Амиров – 2-е изд. стер. – Москва : КНОРУС, 2022. – 178 с.

2. Троицкая, Н.А., Транспортная система России: учебник / Н.А. Троицкая. – Москва : КноРус, 2022. – 206 с.

Конспект лекции:

Теоретический блок 1 Железнодорожный транспорт: преимущества, недостатки, сфера использования.

Железнодорожный транспорт – это вид транспорта, осуществляющий перевозку грузов и пассажиров колесными транспортными средствами по рельсовым путям в вагонах.

Преимущества железнодорожного транспорта:

1) независимость от климатических условий, времени года (95 % путей сообщения работает без сбоя при перепадах температур);

2) невысокая стоимость перевозок;

3) высокая безопасность движения;

4) широкая номенклатура грузов;

5) высокая пропускная и провозная способность железнодорожных линий.

Недостатки железнодорожного транспорта:

1) ограниченная маневренность из-за привязки к колее;

2) капиталоемкость сооружения железных дорог;

3) высокая металлоемкость (на 1 км пути требуется почти 200 т металла);

4) невысокий уровень качества транспортных услуг, предоставляемых клиентам;

5) высокая трудоемкость.

Сфера использования железнодорожного транспорта – массовые перевозки грузов и пассажиров на средние и дальние расстояния (в международном, междугородном и пригородных сообщениях).

Теоретический блок 2. Материально-техническая база и технология работы железнодорожного транспорта

Материально-техническая база железнодорожного транспорта включает:

1) железнодорожный путь с искусственными сооружениями,

2) раздельные пункты (станции, обгонные пункты);

3) подвижной состав;

4) средства регулирования безопасности движения и управления перевозочным процессом;

5) средства связи.

Подвижной состав железнодорожного транспорта включает:

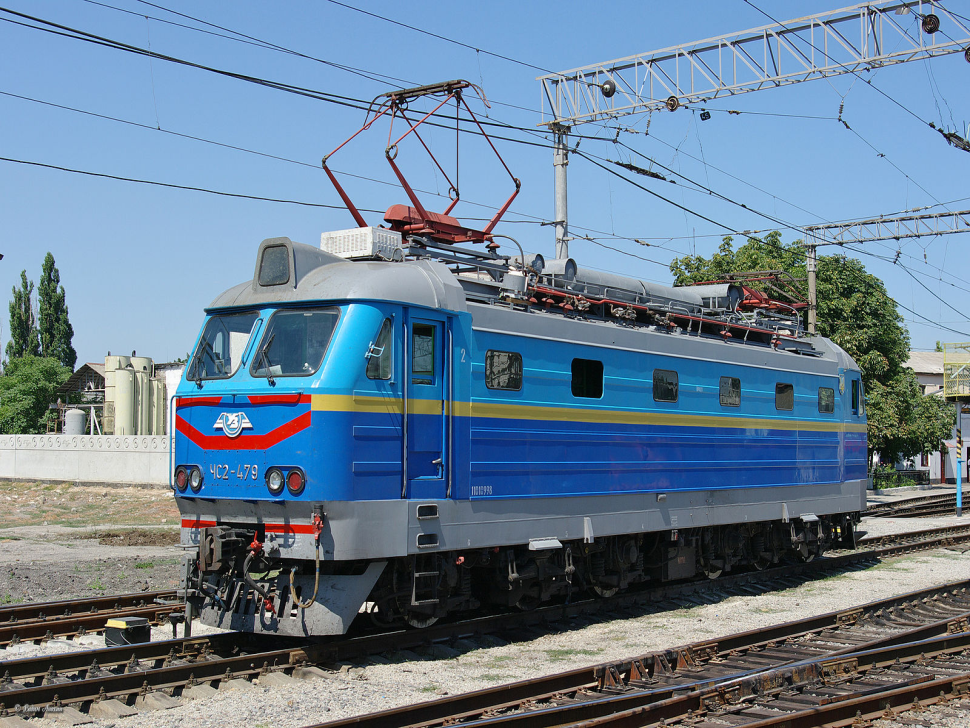

1) локомотивы - самоходный рельсовый экипаж, предназначенный для тяги несамоходных вагонов (электровозы (рис.1), тепловозы (рис.2) и т.д.).

2) вагоны – предназначены для перевозки грузов или пассажиров:

а) несамоходные вагоны – эксплуатируются с локомотивом;

б) самоходные вагоны – имеют тяговый двигатель;

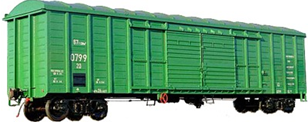

На рис. 3 показан крытый несамоходный вагон, на рис. 4. несамоходный вагон-цистерна.

На рис.5 – самоходный вагон электропоезда, на рис.6 – автомотриса (самоходный вагон с двигателем внутреннего сгорания)

3) моторвагонный подвижной состав– общее название подвижного состава железных дорог, имеющего моторные вагоны (скоростные электропоезда, электропоезда метрополитена и т.д.);

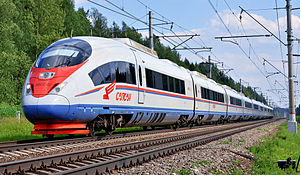

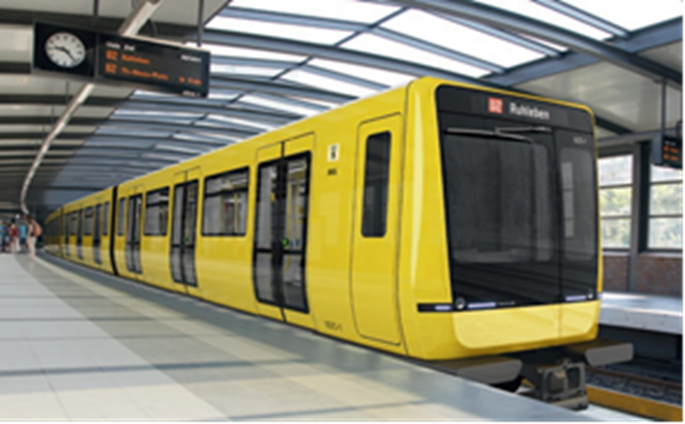

На рис. 7 представлен скоростной электропоезд, на рис.8 – электропоезд метрополитена

4) специальный железнодорожный подвижной состав – для обслуживания железнодорожного транспорта.

На рис. 9 представлен снегоочистительный поезд, на рис. 10 - автомотриса дизельная монтажная, на рис. 11 – скоростная измерительная лаборатория.

Технология работы железнодорожного транспорта наиболее сложная, что связано с привязкой его к железнодорожной колее.

Основой технологии работы железнодорожного транспорта является:

1) расписание (график движения);

2) план формирования поездов по направлениям движения;

3) согласованный план формирования поездов на магистральном направлении с графиком работы подъездных путей предприятий, имеющих связь с магистральной сетью железных дорог.

Поезд – сформированный в соответствии с правилами технической эксплуатации и планом формирования поездов сцепленный состав вагонов с одним или несколькими действующими локомотивами, имеющий установленные сигналы.

В качестве поездов рассматриваются также локомотивы без вагонов, моторные вагоны и специальный самоходный подвижной состав, отправляемый на перегон.

Каждому сформированному поезду присваивается определенный номер и индекс для указания направления его следования (нечетное, четное), кодов станций формирования и расформирования.

Принципы работы железных дорог:

1) на занятый перегон не может выйти другой поезд (для повышения пропускной способности перегоны дробятся на участки);

2) движение осуществляется только поездами (пассажирскими, грузовыми, почтовыми, смешанными), которые переформировываются по маршруту движения;

3) управление транспортным процессом производится через диспетчерский центр.

Практический блок 3 Сравнительная характеристика автомобильного и железнодорожного транспорта

На основании ранее изученных достоинств и недостатков автомобильного и железнодорожного транспорта вам необходимо составить их сравнительную характеристику, заполнив таблицу 3 в карте занятия.

В первой части таблицы вам необходимо охарактеризовать объекты перевозки, пути сообщения и расстояние перевозки для автомобильного и железнодорожного транспорта. Возможные варианты, признака характеристики представлены в скобках.

Во второй части таблицы вам необходимо выбрать предпочтительный вид транспорта по независимости от климатических условий, маневренности, капиталоемкости сооружения путей сообщения, маневренности, капиталоемкости сооружения путей сообщения, стоимости перевозок, металлоемкости, загрязнению окружающей среды, грузоподъемности и производительности транспортной единицы и скорости доставки, поставив знак «+» в ячейке, соответствующей предпочтительному виду транспорта.

Сравнительная характеристика автомобильного и железнодорожного транспорта

Закрепление материала:

1-й теоретический блок:

1. Охарактеризуйте пути сообщения железнодорожного транспорта

2. Для перевозки каких объектов и в каких сообщениях используется железнодорожный транспорт?

3. Выберите характерные свойства железнодорожного транспорта:

а) высокая маневренность подвижного состава;

б) независимость от климатических условий;

в) широкая номенклатура грузов;

г) низкая безопасность движения;

д) высокая пропускная и провозная способность;

е) высокая трудоемкость.

2-й теоретический блок:

1. Какие элементы включает материально-техническая база железнодорожного транспорта?

2. Опишите подвижной состав железнодорожного транспорта.

3. На чем основывается технология работы железнодорожного транспорта?

4.Можно ли считать поездом электровоз, передвигающийся по железнодорожному пути?

5.Перечислите принципы работы железных дорог.

3-й практический блок:

1. В чем отличие автомобильного и железнодорожного транспорта по объектам перевозки, путям сообщения и расстояниям перевозки?

2. Какой из видов транспорта является более независимым от погодных условий?

3. Какой из видов транспорта обладает большей маневренностью и почему?

4. Какой из видов транспорта обладает меньшей капиталоемкостью сооружения путей сообщения?

5. Какой из видов транспорта целесообразнее выбрать с учетом стоимости перевозок?

6. Какой из видов транспорта обладает большей металлоемкостью?

7. Какой из видов транспорта оказывает меньший вред для окружающей среды?

8. Какой из видов транспорта выигрывает по грузоподъемности и производительности транспортной единицы?

9. Какой из видов транспорта обладает большей скоростью доставки?

Карта занятия

Дата проведения занятия ____________

Лекция №9

Тема занятия: «Технико-эксплуатационная характеристика магистральных видов транспорта (железнодорожный транспорт)»

План занятия:

1. Железнодорожный транспорт: преимущества, недостатки, сфера использования.

2. Материально-техническая база и технология работы железнодорожного транспорта.

3. Составление сравнительной характеристики автомобильного и железнодорожного транспорта.

1. Железнодорожный транспорт транспорт: преимущества, недостатки, сфера использования.

Таблица 1

Закрепление материала:

1. Охарактеризуйте пути сообщения железнодорожного транспорта

2. Для перевозки каких объектов и в каких сообщениях используется железнодорожный транспорт?

3. Выберите характерные свойства железнодорожного транспорта:

а) высокая маневренность подвижного состава;

б) независимость от климатических условий;

в) широкая номенклатура грузов;

г) низкая безопасность движения;

д) высокая пропускная и провозная способность;

е) высокая трудоемкость.

2. Материально-техническая база и технология работы железнодорожного транспорта

Таблица 2

Закрепление материала:

1. Какие элементы включает материально-техническая база железнодорожного транспорта?

2. Опишите подвижной состав железнодорожного транспорта.

3. На чем основывается технология работы железнодорожного транспорта?

4.Можно ли считать поездом электровоз, передвигающийся по железнодорожному пути?

5.Перечислите принципы работы железных дорог.

3. Составление характеристики автомобильного и железнодорожного транспорта:

Таблица 3

Закрепление материала:

1. В чем отличие автомобильного и железнодорожного транспорта по объектам перевозки, путям сообщения и расстояниям перевозки?

2. Какой из видов транспорта является более независимым от погодных условий?

3. Какой из видов транспорта обладает большей маневренностью и почему?

4. Какой из видов транспорта обладает меньшей капиталоемкостью сооружения путей сообщения?

5. Какой из видов транспорта целесообразнее выбрать с учетом стоимости перевозок?

6. Какой из видов транспорта обладает большей металлоемкостью?

7. Какой из видов транспорта оказывает меньший вред для окружающей среды?

8. Какой из видов транспорта выигрывает по грузоподъемности и производительности транспортной единицы?

9. Какой из видов транспорта обладает большей скоростью доставки?
