Методические рекомендации

к выполнению курсового проекта по дисциплине

Процессы и аппараты

по специальности

18.02.06 Химическая технология органических веществ

Курсовые проекты (работы) являются учебными документами, выполняемыми обучающимися по учебному плану обучения в образовательном учреждении.

Курсовой проект по дисциплине Процессы и аппараты - самостоятельная комплексная работа обучающегося, главной целью и содержанием которой является расчет и проектирование технологического аппарата химического производства и вспомогательного оборудования

Курсовому проекту присваивается обозначение, состоящее из наименования проекта, номера специальности, номера отделения (1- очное, 2 – очно - заочное), номера группы, номера обучающегося по списку, четырех нулей. Например: КП 18.02.06. 1.31.01.00.00 ПЗ

1. Состав пояснительной записки

1.1 Пояснительная записка дипломного проекта должна включать:

• титульный лист;

• задание на дипломный проект;

• отзыв (рецензию) руководителя проекта;

• содержание (оглавление);

• введение;

• основные разделы в соответствии с утвержденным заданием на курсовой проект;

• заключение;

• список использованных источников (литература);

• приложения (при необходимости).

Структура и объем курсового проекта(КП)

Курсовой проект состоит из текстового конструкторского документа (пояснительной записки), и графической части (чертеж, графики, диаграммы). Пояснительная записка выполняется в строгом соответствии с требованиями ГОСТов на 30- листах и включает:

• титульный лист – это первый лист дипломного проекта, его заполняют в соответствии с ГОСТ 2.105—95

• задание на КП выдается обучающемуся индивидуально и оформляется на бланке. В задании указываются сведения о специальности, Ф.И.О обучающегося, его группа, тема проекта, дата выдачи задания и срок окончания проектирования, Ф.И.О руководителя;

• рецензия на КП– это документ, в котором содержится оценка проекта. В рецензии содержится краткий анализ КП , степень его соответствия к существующим требованиям ЕСКД, ЕСТД: выявляются достоинства и недостатки и т. д.

• содержание включает все разделы и подразделы проекта с указанием страниц

Введение(16Ж)

Отражается развитие химического машиностроения и химической промышленности в стране и перспективы производства продукта, определённого тематикой проекта, актуальность выбранной темы.

Объем — 1 лист.

1. Технологическая часть (16Ж) (с нового листа)

1.1 Теоретические основы процесса (14Ж)

Краткое описание сущности и назначения процесса, статики и кинетики процесса, показать движущую силу процесса и способы ее увеличения, конкретные особенности проведения процесса получения продукта, определённого тематикой проекта.

Объем — 1…2 листа.

1.2 Сравнительная характеристика аппаратов(14Ж)

В начале подраздела указывается назначение, общая характеристика и классификация аппаратов.

Приводится описание устройства, эскиз и сравнительная характеристика тех аппаратов, которые могут быть использованы для проведения данного процесса. Делается вывод о выборе оптимального аппарата для данного процесса.

Объем — 3…5 листов.

1.3 Описание основного аппарата(14Ж)

Приводится устройство, принцип работы основного аппарата, эскиз с указанием сборочных единиц, а также данные по обоснованию выбора материала, из которого изготавливается аппарат.

Объем — 1…3 листа

1. Технологическая обвязка аппарата (14Ж)

Приводится принципиальная схема установки и ее описание. Аппараты обозначаются условно по ГОСТ.

.

Объем — 1...2 листа

1. Техника безопасности при обслуживании аппарата

Указываются возможные опасности при обслуживании установки, меры безопасного ведения процесса. Приводятся основные характеристики веществ с точки зрения воздействия их на организм человека, предельно допустимой концентрации веществ в рабочей зоне, меры защиты органов дыхания и кожных покровов.

Объем — 1…2 листа

1. Физико - химические свойства веществ

Приводятся :

1. молекулярная формула,

2. структурная формула,

3. относительная молекулярная масса,

4. плотность, теплоёмкость,

5. температура кипения, плавления, кристаллизации, разложения.

Описывается внешний вид веществ, запах, растворимость и другие физические свойства. Приводятся основные химические свойства с уравнениями реакций.

Объем — 2…3 листа

1. Расчетная часть (16Ж) (с нового листа)

   1. Материальный расчет

Расчет материального баланса основного аппарата

1. Тепловой расчет

Начертить схему тепловых потоков аппарата. Составить уравнение теплового баланса и таблицу теплового баланса.

2.3 Конструктивный расчёт

Целью данного расчёта является определение габаритных размеров аппарата, подбора стандартного, т.е. согласно ГОСТ, ОСТ и т.д.

1. Расчет и подбор вспомогательного оборудования

(2 единицы оборудования из обвязки основного аппарата)

Объём не регламентируется

Заключение

В заключении обучающийся в сжатой и конкретизированной форме подводит итоги всех частей КП. Заключение не должно содержать новых сведений, фактов, аргументов и т. п. Из текста заключения должно быть ясно, что цель и задачи курсового проекта полностью выполнены. Заключение лежит в основе доклада обучающегося на защите КП.

Объём —0,5…1 лист

Список использованных источников

(не менее 10 источников)

Список использованных источников отражает перечень источни­ков, которые использовались при написании КП (не менее 10), составленный в следующем порядке по алфавиту:

• федеральные законы (в очередности от последнего года принятия к предыдущим);

• указы Президента РФ (в той же последовательности);

• постановления Правительства РФ (в той же очередности);

• иные нормативные правовые акты;

• иные официальные материалы (резолюции-рекомендации международных организаций и конференций, официальные доклады, официальные отчеты и др.);

• монографии, учебники, учебные пособия (в алфавитном порядке, не старше 5 лет);

• иностранная литература;

• интернет-ресурсы.

1. О промышленной безопасности опасных производственных объектов [Электронный ресурс]: Федеральный закон от 21.07.1997 №116 – ФЗ, ред. От 30.12.2008 – Режим доступа: http://www.consultant.ru/document/ cons_doc_LAW_15234/

2. Об основах охраны труда в Российской Федерации [Электронный ресурс]: Федеральный закон от 17.07.1999 № 181-ФЗ, ред. От 26.12.2005 – Режим доступа: http://www.consultant.ru/document/cons_doc_LAW_1983/

3. О пожарной безопасности [Электронный ресурс]: Федеральный закон от 21.12.1994 № 181-ФЗ, ред. От 23.05.2016– Режим доступа: http://www.consultant.ru/document/cons_doc_LAW_5438/

4. ГОСТ 2.105-95. ЕСКД. Общие требования к текстовым документам. — Минск: ИПК Изд-во стандартов, 2001 – 36 с;

5. Ахметов А.Ф. Основы нефтепереработки, том 4/А.Ф. Ахметов, Н.К. Кондрашева, Е.В. Герасимова. – СПб.: Недра, 2012. – 280 с.

6. Выжанов А.В. Технология переработки печного топлива в дизельное низкотемпературным крекингом с использованием матричных структур – М.: ОАО «ЦНИИТЭнефтехим» ОНТИ [Электронный ресурс]. – Режим доступа: http://www.npnh.ru (15.05.2016)

7. Баранов А., А.М. Кутепов. Процессы и аппараты. - М.: Академия, 2004.

8. Биргер М.И. Справочник по пыле- и золоулавливанию. - М.: Энергоатомиздат, 1983.

9. Девисилов В.А. Охрана труда - М.:ФОРУМ- ИНФРА, 2007.

10. Дытнерский Ю. И. Основные процессы и аппараты химической технологии. - М.: Химия, 1991.

11. Иоффе И.Л. Проектирование процессов и аппаратов химической технологии. - Ленинград: Химия , 1991.

12. Кувшинский М.Н, Соболева А.П. Курсовое проектирование по предмету «Процессы и аппараты химической промышленности. - М.: Высшая школа, 1980.

13. Павлов К.Ф., Романков П.Г, Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. - Ленинград: Химия, 1987.

Приложения (могут содержать графики, рисунки, таблицы, номограммы, которые выпускник счел нужным вынести из основной или других частей КП).

Графическая часть проекта оформляется на листе формата А1, которая состоит из:

• чертежа общего вида основного аппарата и спецификации

Пояснительная записка и графическая часть проекта оформляются в соответствии с требованием государственных стандартов ГОСТ 2.105-95 единой системы конструкторской документации (ЕСКД).

Требования к графической части

Чертежи основного аппарата или вспомогательного оборудования должны быть представлены чертежом общего вида (изображение аппарата с их видами, разрезами, сечениями и текстовая часть, и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его основных частей и принципа работы изделия).

В соответствии с ЕСКД (ГОСТ 2.105-95) графическая часть проекта рассматривается как приложение к пояснительной записке, причем входящие в графическую часть листы перечисляются в содержании пояснительной записки.

Выполняют чертежи в строгом соответствии с требованиями ЕСКД на листах формата А1 (594х841мм) в чертежно-графических редакторах КОМПАС, AutoCAD или редакторе Microsoft Visio. Допускается исполнение чертежа карандашом.

Форматы и масштабы

Чертежи выполняются на листах, форматы которых регламентированы ГОСТ 2.301-68.

Таблица 2 – Обозначения и размеры основных форматов

Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

Формат должен иметь рамку и основную надпись, которые вычерчиваются сплошной основной линией, толщина которой должна быть в пределах от 0,5 до 1,4 мм. Линии рамки располагаются от левой кромки формата на расстоянии 20 мм, а от остальных кромок – на 5 мм.

Масштабы изображений на чертежах должны выбираться из приведенного ниже ряда (согласно ГОСТ 2.302-68 и 2.109-73).

Масштабы уменьшения: 1:2; 1:2.5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

Масштабы увеличения: 2:1; 2.5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

Для генеральных планов допускается: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Требования к оформлению пояснительной записки

(ГОСТ 2.105-95)

Пояснительную записку оформляют в соответствии с Межгосударственным стандартом ГОСТ 2.105-95 «Единая система конструкторской документации. Общие требования к текстовым документам».

Пояснительная записка оформляется

• на листах формата А4,

• текст ВКР для нетехнических специальностей выполняется на листах формата А4, без рамки, соблюдая следующие размеры полей:

а) левое – не менее 30 мм;

б) правое – не менее 10 мм;

в) верхнее и нижнее – не менее 20 мм.

• страницы следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту.

• номер страницы проставляют в центре нижней части листа без точки.

• шрифт Times New Roman кегль (размер) 14 пт. Допускается при больших объемах текста в таблицах уменьшать кегль шрифта, но не менее 12 пт;

• абзац начинают отступом (красной строкой) равным 15-17 мм (Tab 1,25)

• текст в абзацах выравнивают «по ширине»;

• интервал между строками в абзаце – полуторный (допускается одинарный );

• нумерация страниц пояснительной записки должна быть сквозная. Первый номер присваивается (устно, без записи) титульному листу. Первая запись номера листа делается в основной надписи листа «Содержание», последняя запись на листе последнего приложения;

• Содержание, Введение, Перечень условных обозначений, Список использованных источников, Заключение выполняется шрифтом 16Ж, выравнивание – по центру записываются в виде заголовка симметрично тексту строчными буквами и не нумеруются

• каждый раздел начинается с нового листа, с отступом (красной строкой) равным 15-17 мм (Tab 1,25);

• разделы - «Технологическая часть», «Расчетная часть» (шрифт 16-жирный, с красной строки) - нумеруются согласно выданным заданиям

• наименование разделов выполняется шрифтом 16Ж;

• наименование подразделов -14Ж;

• расстояние между наименованием раздела и подраздела – 8 мм;

• расстояние от наименования подраздела до текста-15мм, на компьютере – 1 пробел;

• если заголовок занимает более, чем одну строку, то расстояние между строками при рукописном способе должно быть 8 мм(на компьютере – на следующей строке без интервальных отступов);

• текст пояснительной записки сплошной, без интервалов в абзацах;

• вписывать в отпечатанный текст отдельные слова, формулы, условные обозначения допускается только черными чернилами (пастой) или черной тушью. При этом плотность вписанного текста должна быть приближенной к плотности основного текста.

• переносы в тексте и заголовках не допустимы;

• ссылки на источники обязательны в конце каждого подраздела, пункта [5] или [3, с.80]

.

Каждый раздел начинается с нового листа.

Правила оформления штампов

Форма 1 – для чертежей и схем

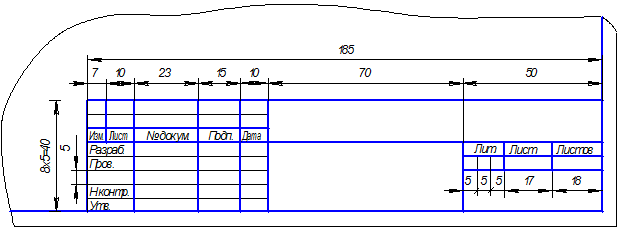

Форма 2 – для текстовых конструкторских документов (первый или заглавный лист);

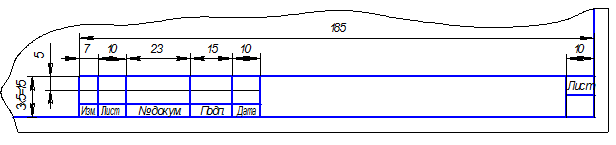

Форма 3 – для последующих листов всех документов
