Методические рекомендации к выполнению практического занятия №14 на тему: "Практическое выполнение технологических операций по частичной разборке и  сборке машин для поверхностной обработки почвы"

УЧЕБНО-МЕТОДИЧЕСКАЯ КАРТА (план) ЗАНЯТИЯ № 14

УП.01.01. Учебная практика ПМ.01 Подготовка машин, механизмов, установок, приспособлений

к работе, и комплектование сборочных единиц

Тема занятия: Практическое выполнение технологических операций по частичной разборке и

сборке машин для поверхностной обработки почвы

Вид занятия (тип урока) – Практический Время – 6 академических часов.

Овладение обучающимися

общими (ОК) компетенциями:

профессиональными (ПК) компетенциями:

Обеспечение занятия:

А. Наглядные пособия – Дисковый агрегат УДА-3,1; Культиватор для сплошной обработки почвы КПС-4; плакат культиватора КПС-4.

Б. Раздаточный материал – Инструкционная карта, рабочая тетрадь.

В. Технические средства обучения – Ноутбук, телевизор.

Г. Учебные места (для практических занятий) – Лаборатория № 410, механический двор.

Д. Литература: основная – ОИ.7, дополнительная – ДИ.1.

СОДЕРЖАНИЕ ПРАКТИЧЕСКОГО ЗАНЯТИЯ

ИНСТРУКЦИОННАЯ КАРТА № 14

на выполнение практического занятия по учебной практике УП.01.01.

ПМ.01 Подготовка машин, механизмов, установок, приспособлений к работе,

и комплектование сборочных единиц

Тема занятия: Практическое выполнение технологических операций по частичной разборке и сборке машин для поверхностной обработки почвы.

Цель занятия: Формирование умений и приобретение первоначального практического опыта по частичной разборке и сборке механизмов и рабочих органов машин для поверхностной обработки почвы.

Норма времени: 6 академических часов.

Оснащение рабочего места: Дисковый агрегат УДА-3,1; Культиватор для сплошной обработки почвы КПС-4; плакат культиватора КПС-4; рабочая тетрадь для выполнения практического занятия.

Литература: основная – ОИ.7, дополнительная – ДИ.1.

Компетенции, которыми должны овладеть обучающиеся:

ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.

ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.

ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития.

ОК 6. Работать в коллективе и в команде, эффективно общаться с коллегами, руководством, потребителями.

ОК 7. Брать на себя ответственность за работу членов команды (подчиненных), за результат выполнения заданий.

ПК 1.2. Подготавливать почвообрабатывающие машины.

Вопросы для актуализации опорных знаний:

1. Назначение, устройство и принцип работы дискового агрегата УДА-3,1?

2. Назначение, устройство и принцип работы культиватора КПС-4?

Теоретические сведения

Назначение. Универсальный дисковый агрегат УДА-3,1 предназначен для основной и поверхностной обработки почвы на глубину от 5 до 18 см с интенсивным измельчением пожнивных остатков и сорняков с равномерным распределением их по всей глубине обрабатываемого слоя почвы, что приводит к распаду органических веществ без минерализации и исключает окисление почвы.

Устройство. Рама 3 с прицепным устройством 1 опирается на два пневматических колеса 4. К раме индивидуально крепятся в два ряда рабочие органы – вырезные диски 2. Также к задней части рамы крепится универсальный каток 5.

Принцип работы. При заглублении вырезных дисков острой кромкой подрезается нижний слой почвы, направляется поток почвы вверх, измельчает пожнивные остатки и сорняки, равномерно перемешивает измельчённые пожнивные остатки, сорняки и заделывают в почву по всей глубине обрабатываемого слоя.

Так как агрегаты измельчают и смешивают почву без переворота пласта, то верхний живительный слой почвы, богатый микрофлорой, расположен в зоне посева и развития корневой системы растений, что увеличивает урожай на 15…25 %.

1. прицепное устройство

2. рабочие органы (диски)

3. рама агрегата

4. опорные колёса

5. универсальный каток

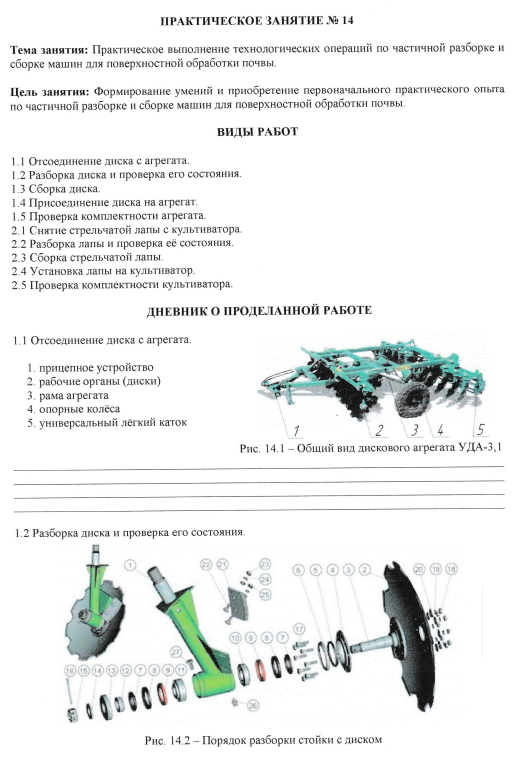

Рис. 14.1 – Общий вид дискового агрегата УДА-3,1

Техническая характеристика. Ширина захвата дискового агрегата 3,1 м; глубина обработки от 5 до 18 см; рабочая скорость до 12 км/ч; производительность от 2,5 до 3,1 га/ч; масса агрегата 1990 кг; агрегатируется с тракторами тягового класса 3,0.

Назначение. Культиватор паровой скоростной КПС-4 предназначен для предпосевного сплошного рыхления почвы на глубину до 12 см и удаления сорняков на чёрных парах с одновременным боронованием.

Устройство. Культиватор состоит из рамы с прицепным устройством 13, которая опирается на два опорных пневматических колеса 3 с винтовыми механизмами.

1. боковой брус сницы

2. винтовой механизм

3. опорное колесо

4. рама

5. длинная грядиль

6. лапа

7. поводок

8. навеска для борон

9. короткая грядиль

10. гидроцилиндр

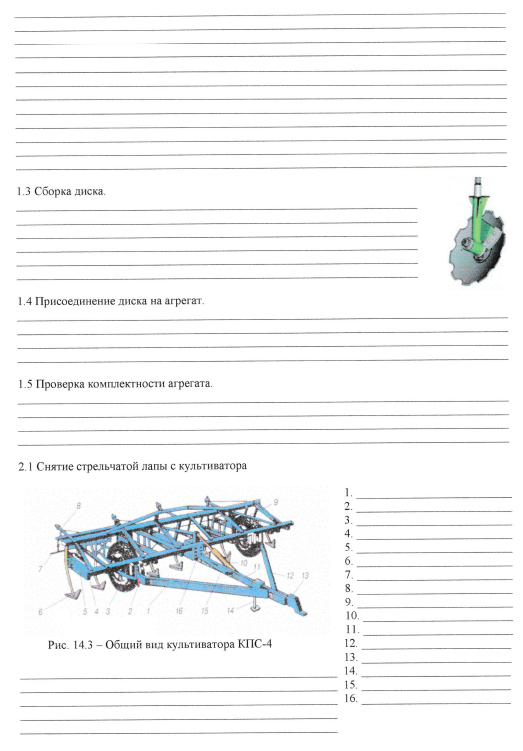

Рис. 14.2 – Общий вид культиватора КПС-4

11. центральный брус

12. боковой брус

13. прицеп

14. подставка

15. тяга

16. стойка

17. угольник

18. пружина

19. шплинт

20. штанга

21. планка

22. держатель

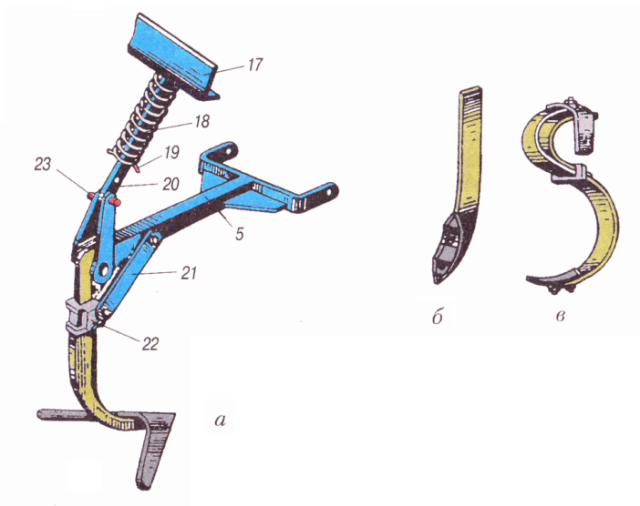

23. болт Рис. 14.3 – Рабочие органы: а) стрельчатая лапа б) и в) рыхлительные лапы

Рама культиватора сварная, прямоугольной формы, состоит из двух поперечных брусьев (переднего и заднего), соединённых между собой продольными связями.

К переднему брусу присоединены грядили 5 (восемь коротких и семь длинных), к которым по средствам держателя 22 и планки 21 крепится стойка рабочего органа. Также грядили 5 подвешиваются на нажимных штангах 20 с пружинами 18, к заднему брусу рамы (угольник 17). Рабочими органами культиватора являются универсальные стрельчатые или рыхлительные лапы.

Принцип работы. Перед началом работы соединяют прицепной кронштейн сницы культиватора с прицепным устройством трактора, одновременно с этим соединяют гидросистемы трактора и культиватора. В процессе работы тракторист включает рычаг заглубления рабочих органов, масло поступает в гидроцилиндр культиватора, воздействует на его шток, который выдвигается из гидроцилиндра. При этом шток воздействует на кронштейн рамы, и рабочие органы заглубляются в почву. Центральной частью стрельчатая лапа заглубляется в почву, при этом происходит интенсивное рыхление почвы, двустороннее лезвие подрезает сорняки.

Техническая характеристика. Ширина захвата культиватора 4,0 м; количество стрельчатых лап 16; глубина обработки от 5 до 12 см; рабочая скорость до 12 км/ч; производительность до 4,8 га/ч; масса культиватора 820 кг; культиватор агрегатируют с тракторами тягового класса 1,4.
