ВВЕДЕНИЕ

Курсовой проект по МДК 01.02. «Организация, принципы построения и функционирования компьютерных сетей» способствует закреплению и углублению знаний по основным разделам изучаемого модуля. Выполняя курсовой проект, студент приобретает навыки по выбору и обоснованию выбора оборудования проектируемой сети (модернизируемой), ее программного обеспечения; получает необходимые сведения о последовательности проектирования.

Выполнение курсового проекта направлено на приобретение студентами практического опыта по систематизации полученных знаний и практических умений, формированию профессиональных (ПК) и общих компетенций (ОК).

Выполнение курсового проекта осуществляется под руководством преподавателя профессионального модуля для специальности 09.02.02 Компьютерные сети. Результатом данной работы должен стать курсовой проект, выполненный и оформленный в соответствии с установленными требованиями. Курсовой проект подлежит обязательной защите.

Настоящие методические рекомендации (МР) определяют цели и задачи, порядок выполнения, содержат требования к лингвистическому и техническому оформлению курсового проекта и практические советы по его подготовке и прохождению процедуры защиты.

Формой аттестации по профессиональному модулю является экзамен (квалификационный). Экзамен (квалификационный) проводится в форме защиты курсового проекта.

В соответствии с ФГОС СПО по специальности 09.02.06 «Сетевое и системное администрирование» обучающийся должен обладать следующим профессиональными компетенциями, соответствующими основным видам профессиональной деятельности (в результате изучения данного модуля):

ПК 1.1	Выполнять проектирование кабельной структуры компьютерной сети.
ПК 1.2	Осуществлять выбор технологии, инструментальных средств и средств вычислительной техники при организации процесса разработки и исследования объектов профессиональной деятельности.
ПК 1.3	Обеспечивать защиту информации в сети с использованием программно-аппаратных средств.
ПК 1.4	Принимать участие в приемо-сдаточных испытаниях компьютерных сетей и сетевого оборудования различного уровня и в оценке качества и экономической эффективности сетевой топологии.
ПК 1.5	Выполнять требования нормативно-технической документации, иметь опыт оформления проектной документации.

В результате подготовки курсового проекта обучающийся должен иметь практический опыт:

• проектирования архитектуры локальной сети в соответствии с поставленной задачей;

• установки и настройки сетевых протоколов и сетевого оборудование в соответствии с конкретной задачей;

• выбора технологии, инструментальных средств при организации процесса исследования объектов сетевой инфраструктуры;

• обеспечения целостности резервирования информации, использования VPN;

• установки и обновления сетевого программного обеспечения;

• мониторинга производительности сервера и протоколирования системных и сетевых событий;

• использования специального программного обеспечения для моделирования, проектирования и тестирования компьютерных сетей; оформления технической документации.

Время, отводимое на курсовое проектирование: 30 часов - аудиторные занятия.

Курсовой проект по МДК 01.02. «Организация, принципы построения и функционирования компьютерных сетей» способствует закреплению и углублению знаний по основным разделам изучаемого модуля. Выполняя курсовой проект, студент приобретает навыки по выбору и обоснованию выбора оборудования проектируемой сети (модернизируемой), ее программного обеспечения; получает необходимые сведения о последовательности проектирования.

В результате выполнения курсового проекта (работы) студент должен: знать:

• основные принципы создания проекта сети;

• назначение разрабатываемого проекта;

• место разрабатываемой (модернизируемой) сети в структуре корпоративной сети;

уметь:

• проектировать локальную сеть;

• уметь выбирать оборудование и программное обеспечение для решения конкретных задач в соответствии с заданием на курсовой проект (работу), обосновывать свой выбор;

• описывать этапы установки проектируемой сети;

• описывать средства администрирования, защиты и мониторинга сети;

• оценивать особенности, достоинства и недостатки разрабатываемого проекта;

• оформлять курсовой проект (работу) в соответствии с требованиями, установленными ГОСТ.

Темы курсового проекта (работы) должны соответствовать объему и содержанию рабочей программы. Объем и содержание курсового проекта (работы) определяются индивидуальным заданием.

Защита курсового проекта должна определить степень готовности студента к профессиональной деятельности.

В методических рекомендациях описаны этапы подготовки, составления, разработки и выполнения курсового проекта в соответствии со стандартом предприятия «Дипломные работы и проекты. Курсовые работы и проекты. Правила оформления и структура» («Хабаровский техникум техносферной безопасности и промышленных технологий».)

Показаны формы и стандарты оформления курсового проекта, приведены некоторые рекомендации студентам во время защиты курсового проекта.

1. ОСНОВНЫЕ ЭТАПЫ РАБОТЫ НАД КУРСОВЫМ
   ПРОЕКТОМ

Работа над курсовым проектом (работой) включает в себя ряд этапов:

• выбор и закрепление объекта курсового проектирования;

• выбор и закрепление темы курсового проекта;

• сбор материала для проектирования;

• разработка и утверждение задания на курсовой проект;

• разработка проекта локальной вычислительной сети;

• написание и оформление пояснительной записки и чертежей, входящих в курсовой проект и проверка его руководителем;

• прохождение нормоконтроля;

• подготовка и защита курсового проекта.

Объектом курсового проектирования может являться

• здание (этаж здания) того подразделения или фирмы, где студент проходит практику по специальности;

• сервер локальной вычислительной сети предприятия;

• способ передачи/защиты/перехвата данных в локальной сети предприятия и др.

Предметом является локальная вычислительная сеть и процессы, проходящие в ней.

Во время прохождения практики студентам выдаётся задание - собрать материал для проектирования, а именно:

• изучить требования к проектируемой сети и цели создания сети, учитывая особенности предприятия или подразделения;

• подготовить план помещения, где предполагается развернуть сеть. На плане, желательно, указать следующую информацию: размеры комнат и коридоров; расположение рабочих станций;

• особенности внутрисетевого трафика.

Задание на курсовое проектирование (курсовую работу) составляется преподавателем и фиксируется студентом в форму, приведённую в приложении А. Задание подписывается руководителем курсового проектирования.

Техническое задание (ТЗ) на курсовой проект (работу) по МДК 01.01. «Организация, принципы построения и функционирования компьютерных сетей» включает следующие исходные данные:

• план и размеры помещений для размещения ЛВС;

• число рабочих станций в каждом помещении;

Курсовой проект выполняется в установленные преподавателем сроки согласно учебного плана .

1. ОБЩИЕ ПОЛОЖЕНИЯ

Курсовой проект представляет собой прикладное решение разработки ЛВС, оформляется в виде пояснительной записки.

Содержание, состав, объем, и структурное построение курсовых проектов зависят от их типа и специфики темы и должны соответствовать утвержденному заданию. Объем пояснительной записки к курсовому проекту должен составлять 25-30 страниц печатного текста.

Общими требованиями к пояснительной записке являются: четкость логическая последовательность изложения материала, убедительность аргументации, краткость и ясность формулировок, исключающих неоднозначность толкования, конкретность изложения результатов, доказательств и выводов.

Ответственность за достоверность полученных результатов, принятых решений и выводов в работе несет разработчик (студент).

Пояснительная записка к курсовому проекту должна быть помещена в мягкую папку и скреплена.

1. ТРЕБОВАНИЯ К СОДЕРЖАНИЮ СТРУКТУРНЫХ
   ЭЛЕМЕНТОВ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

Пояснительная записка проекта (работы) должна содержать:

• титульный лист;

• задание на курсовое проектирование;

• содержание;

• перечень условных обозначений (может отсутствовать);

• введение;

• исследовательский раздел;

• технологический раздел;

• заключение;

• список используемых источников;

• приложения.

1. Титульный лист

Титульный лист является первой страницей пояснительной записки, оформляется в соответствии с приложением Б.

1. Задание на курсовое проектирование

Заданием на курсовое проектирование (курсовую работу) является разработка проекта ЛВС, а именно: выбор типа и топологии сети; выбор и выполнение расчёта необходимого количества оборудования и кабеля; выбор и обоснование состава программных средств ЛВС; проектирование электрической структурной схемы ЛВС, плана расположения оборудования и прокладки кабеля.

Задание на курсовой проект оформляют в соответствии с приложением В.

1. Содержание

Содержание включает автоматическое оглавление на введение, наименование всех разделов, подразделов, заключение, список используемых источников, наименование приложений с указанием номеров страниц, с которых начинаются элементы пояснительной записки.

1. Перечень условных обозначений

Структурный элемент «Перечень условных обозначений» (не обязательный) содержит перечень обозначений и сокращений, применяемых в данной работе. Запись обозначений и сокращений приводится в порядке их появления в тексте работы с необходимой расшифровкой и пояснениями.

1. Введение

Введение является вступительной частью к курсовому проекту (работе). В нем необходимо кратко сформулировать цель и задачи курсового проектирования (курсовой работы), раскрыть актуальность темы проекта, определить объект и предмет разработки, область теоретических и практических исследований, а также области применения разрабатываемой сети.

При разработке введения рекомендуется показать:

• развитие вычислительной техники и компьютерных сетей;

• задачи и цели, решаемые компьютерной сетью;

• роль и возможности современного программного обеспечения;

• значимость использования компьютерных сетей в определённой предметной области;

• значимость и актуальность подготовки специалистов в области разработки и эксплуатации компьютерных сетей;

• возможности и важность модернизации компьютерных сетей;

- необходимость в разработке на современном этапе технической документации и рекомендаций по обслуживанию, модернизации компьютерных сетей и информационных систем.

Перечень вопросов, освещаемых во введении, не регламентируется как обязательный и может быть расширен с учетом темы курсового проекта (курсовой работы).

1. Исследовательский раздел

Выполнение данного этапа курсового проекта (курсовой работы) необходимо начинать с обзора литературы и проведения исследования по вопросам темы курсового проекта (работы). Производится обзор сетевых технологий, существующих сетевых устройств, их классификация, назначение и описание работы, в том числе сетевого программного обеспечения, которое следует сопровождать схемами, диаграммами, таблицами. А также привести обоснование необходимости и целесообразности создания локальной вычислительной сети в организации, для которой разрабатывается проект сети.

В исследовательском разделе пояснительной записки может содержаться один теоретический раздел и несколько разделов, содержащих методологию проектирования компьютерных сетей. Подразделы могут создаваться студентом по необходимости, с учетом объема рассматриваемых вопросов.

1. Технологический раздел

Технологический раздел включает:

1. Выбор типа и топологии сети

На основании выданного задания необходимо обосновать выбор типа сети, используемую сетевую архитектуру, а также топологию проектируемой сети. При проектировании локальных сетей на основе технологии Ethernet следует учитывать ограничения, указанные в стандартах.

Среди основных ограничений можно выделить следующие:

• общее число станций в сети;

• общее число станций в сегменте;

• максимальное расстояние между узлами сети;

• максимальная длина сегмента;

• максимальное число повторителей.

В общем случае, при отклонении от перечисленных ограничений сеть может оказаться не работоспособной. При необходимости построения сети с отклонениями от рекомендаций стандартов следует, согласно методики, осуществить расчеты следующих величин:

• время двойного оборота сигнала в сети (Path Delay Value, PDV), которое должно составлять не более 575 битовых интервалов (bit);

• сокращение межкадрового интервала (Path Variability Value, PW), которое должно составлять не более 49 битовых интервалов.

Отклонение от рекомендаций стандартов в будущем может привести к усложнению процесса перехода к более современным технологиям.

Среди методов, используемых при проектировании сетей, наиболее известным является логическая структуризация сети. Структуризация сетей используется для того, чтобы устранить возможные ограничения, возникающие при создании более или менее крупных сетей и, следовательно, сделать сеть работоспособной. Для устранения таких ограничений, как длина связей между узлами, количество узлов в сети, интенсивность трафика, порождаемого узлами и необходима, в основном, логическая структуризация. Логическая структуризация заключается в том, что используют такое структурообразующее оборудование, как: мост, коммутатор, маршрутизатор и шлюз. Для структуризации на логическом уровне применяют разбиение на виртуальные локальные сети.

Для начальной оценки работоспособности сети можно ориентироваться на правило "4-х хабов", которое ориентировано на среду передачи данных на основе витой пары и волоконно-оптического кабеля (10Base-T, 10Base-F и др.).

Данное правило означает, что не должно быть более 4-х концентраторов между любыми двумя станциями сети. Для указанных сред передачи данных образуются иерархические древовидные структуры без петлевидных соединений.

Выбранная топология ЛВС должна обеспечивать примерно одинаковые возможности доступа к ресурсам сервера для всех абонентов ЛВС.

На основании выбранной сетевой технологии, типа и топологии сети и задания, необходимо разработать структурную электрическую схему ЛВС. Особенности разработки данной схемы также необходимо пояснить в этом пункте.

На схеме должны быть представлены:

• изображения узлов сети (клиентов и сервера);

• изображение размещаемого сетевого оборудования проектируемой ЛВС;

• изображение связей и обозначение их соединительными линиями в проектируемой ЛВС.

Структурную электрическую схему сети необходимо привести в графической части, лист КП 00.00.000 Э1.

Пример разработанной электрической структурной схемы сети приведён в Приложении Г.

1. Выбор оборудования и типа кабеля

На основании разработанной структурной схемы и выбранной сетевой технологии необходимо выбрать сетевое оборудование и тип кабеля для проектирования плана расположения оборудования и прокладки кабеля.

Для выбранного оборудования необходимо привести основные его характеристики, которые необходимо оформить в виде таблицы. Пример описания оборудования приведён в таблице 3:

Таблица 3- Основные характеристики сетевого оборудования

Характеристика

Значение

Набор информационных розеток и розеток питания на каждом рабочем месте пользователя ЛВС необходимо выбирать одинаковыми. Унификация количества сетевых интерфейсов (чаще всего RJ45) и розеток питания на каждом рабочем месте делает кабельную систему универсальной. Это позволит в будущем оперативно подстраивать данную компьютерную сеть при каждом изменении структуры организации.

В настоящее время, подавляющее большинство локальных вычислительных сетей в качестве среды передачи данных используют витую пару. Такие сети дешевле и проще в обслуживании.

Чаще всего на рабочем месте локальной вычислительной сети присутствует:

• сетевой интерфейс RJ-45 (розетка RJ-45) для подключения к ЛВС;

• одна розетка бытового электропитания;

• две розетки электропитания для компьютеров.

1. Выбор программного обеспечения

На основании разработанной структурной электрической схемы сети необходимо обосновать выбор программного обеспечения для рабочих станций и сервера, если он имеется. Здесь необходимо описать основные характеристики выбранных операционных систем.

1. Разработка плана расположения оборудования и прокладки кабеля

На основании выбранного типа и топологии сети, а также выбранного сетевого оборудования и типа кабеля необходимо разработать план расположения сетевого оборудования и прокладки кабеля. При разработке плана обосновать расположение коммутаторов и сервера, прокладку кабель - каналов и переходы по этажам. Планы прокладки кабельных трасс выполняются на основе строительных планов этажей зданий. На этих планах должны быть указаны:

• помещения, в которых проектируется расположение узлов активного оборудования ЛВС;

• трассы прохождения соединительных линий между узлами ЛВС и абонентами;

• точки перехода между зданиями/этажами, используемые для прокладки кабеля.

При проектировании кабельных трасс следует считать, что:

• кабели связи прокладываются (главным образом) вдоль коридорных стен на высоте не менее 2,4м;

• переходы кабелей с этажа на этаж производятся через кабельные туннели, показанные на плане этажей;

• переходы кабелей через межкомнатные переборки допускаются как исключение, не далее, чем из данной комнаты в одну соседнюю;

• прокладка кабелей из коридора в комнату, как правило, не связывается с дверным проемом.

На плане необходимо указать следующую информацию:

• размеры комнат, коридоров;

• межэтажные шахты (вертикальные подъёмы) силовые и слаботочные;

• щиты питания;

• коммуникационные узлы ЛВС и телефонии (их настоящее или предполагаемое расположение);

• расположение рабочих станций;

План расположения оборудования и прокладки кабеля необходимо привести в приложении.

1. Расчёт необходимого количества оборудования

При проектировании беспроводной сети (или беспроводного сегмента гибридной сети) нужно учитывать:

• расположение Wi-Fi маршрутизаторов;

• рабочие частоты (2,4 или 5 ГГц);

• общее количество маршрутизаторов (повторителей);

• мощность передающих антенн маршрутизаторов;

• поляризацию антенн (учитывая, что при вертикальной поляризации длина надёжной связи заметно больше, чем при горизонтальной.);

• материал стен в здании, где планируется подобная сеть.

В случае проектирования проводной тети длина кабеля зависит от количества и месторасположения рабочих станций, сервера и прочего сетевого оборудования, так как от каждого сетевого устройства до коммутатора прокладывается отдельный кабель.

При расчете длины горизонтального кабеля учитываются следующие положения. Каждая коммуникационная розетка связывается с коммутационным оборудованием в кроссовом этаже одним кабелем. В соответствии со стандартом ISO/IEC 11801 длина кабелей горизонтальной подсистемы не должна превышать 90 м. Кабели прокладываются по кабельным каналам. Принимаются во внимание также спуски, подъемы и повороты этих каналов.

Существует два метода вычисления количества кабеля для горизонтальной подсистемы:

• метод суммирования;

• эмпирический метод.

Метод суммирования заключается в подсчете длины трассы каждого горизонтального кабеля с последующим сложением этих длин. К полученному результату добавляется технологический запас величиной до 13%, а также запас для выполнения разделки в розетках и на кроссовых панелях. Достоинством рассматриваемого метода является высокая точность. Однако при отсутствии средств автоматизации и проектировании компьютерных сетей с большим количеством портов такой подход оказывается чрезмерно трудоемким, что практически исключает, в частности, просчет нескольких вариантов организации кабельной системы. Он может быть рекомендован для использования только в случае проектирования сетей с небольшим количеством компьютеров.

Общий расчет кабеля методом суммирования вычисляется по формуле:

(1)

где n- количество компьютеров;

l- длина сегмента кабеля;

Ks - коэффициент технологического запаса - 1,3 (13%), который учитывает особенности прокладки кабеля, всех спуски, подъемы, повороты, межэтажные сквозные проемы (при их наличии) и также запас для выполнения разделки кабеля.

Длина кабеля, необходимого для каждого помещения, равна сумме длин сегментов всех узлов этого помещения, умноженного на коэффициент технологического запаса, например, если в помещении располагаются три узла сети, то расчёт кабеля производится следующим образом:

Li = (1,5+2+2,3) *1,3=7,54м.

Таким образом, производится расчёт количества кабеля для всех остальных помещений.

Расчёт необходимого количества кабеля можно привести в таблице 4:

Таблица 4 - Расчёт необходимого количества кабеля

№ п/п	Местоположение компьютера	Длина кабеля, м	Итого
1	Наименование кабинета (номер этажа) номер ПК

Длина кабеля, необходимого для всех помещений, рассчитывается по формуле:

(2)

Например, L^ = 165,75+ 292,5+165,75+ 292,5 = 916,5.м

Эмпирический метод дает хорошие результаты для кабельных систем с числом рабочих мест свыше 30. Его сущность заключается в применении для подсчета общей длины горизонтального кабеля, затрачиваемого на реализацию конкретной сети, обобщенной эмпирической формулы.

Согласно этому методу средняя длина кабеля Е_ср, принимается равной

/2) (3)

где L_minи L_max- длина кабельной трассы от точки ввода кабельных каналов в кроссовую до телекоммуникационной розетки соответственно самого близкого и самого далекого рабочего места, рассчитанная с учетом особенностей прокладки кабеля, всех спусков, подъемов, поворотов, межэтажных сквозных проемов (при их наличии) и т.д.;

K_s- коэффициент технологического запаса - 1,1 (10%);

X = Х1 + Х2 - запас для выполнения разделки кабеля. Со стороны рабочего места (Х1) он принимается равным 30 см. Со стороны кроссовой - Х2 - он зависит от ее размеров и численно равен расстоянию от точки входа горизонтальных кабелей в помещение кроссовой до самого дальнего коммутационного элемента опять же с учетом всех спусков, подъемов и поворотов.

Расчет кабель-канала проводится по периметру каждого помещения, затем все суммируется.

Весь перечень необходимого оборудования необходимо провести в табл. 5.

Таблица 5 - Спецификация оборудования

№ п/п	Наименование оборудования	Тип оборудования	Единица измерения	Количество

1. Планирование информационной безопасности

Определить необходимые меры по защите информации, которые могут быть сгруппированы в организационные и технические меры. Следует осуществить разграничение доступа к ресурсам.

Предусмотреть решения по организации бесперебойного питания, резервному копированию и антивирусной защите.

1. Техника безопасности

Важной задачей разработчика является обеспечение нормативного уровня безопасности при проектировании сети. Эта задача решается путём проработки тесно связанных между собой вопросов безопасности при работе с инструментом и кабелем, поэтому в данном разделе следует раскрыть следующие вопросы:

• требования безопасности при прокладке кабеля и установки сети:

В этом подразделе необходимо рассмотреть следующие вопросы:

а) лица, допускающиеся к установке сети;

б) меры безопасности и правила охраны труда (ОТ) при прокладке силового кабеля;

в) меры безопасности и правила ОТ при прокладке кабеля слаботочной проводки;

г) требования к электроинструменту;

д) правила охраны труда при работе на высоте (когда работник стоит на опоре выше 1м20см).

• техника безопасности при работе на ЭВМ:

Особенности, характера и условия труда работников, работающих на ЭВМ. Мероприятия по снижению опасных факторов. Эргономические требования к рабочему месту. Учёт требований СанПиН к организации рабочего места.

1. Заключение

В заключении необходимо сделать выводы о проделанной работе, рекомендации по использованию методик построения компьютерных сетей и современного программного обеспечения в информационных системах. Рекомендуется осветить сложности процесса проектирования.

В результате проведенного анализа следует привести основные выбранные в проекте решения и параметры, т. е. составить краткий план сети, который отражает все выбранные компоненты и характеристики планируемой сети. Краткий план сети представлен в таблице 6.

Таблица 6 - Краткий план сети

Характеристика	Значение
Тип сети
Топология
Тип кабеля
Пассивное оборудование
Архитектура сети
Метод доступа
Активное оборудование
Тип сервера
Аппаратное обеспечение сервера
Дополнительное оборудование
Сетевая операционная система
Локальная операционная система
Сетевой протокол

1. Список используемых источников

Список используемых источников должен включать все упомянутые и процитированные в тексте работы источники, нормативные акты, научную литературу и справочные издания. Общее количество источников информации в списке должно содержать, как правило, 15-20 наименований, ссылки на которые имеются в тексте пояснительной записки.

1. Приложения

В приложении курсового проекта (работы) должны быть представлены схемы:

Схема 1 - Логическая сети на формате A4., выполненная в программе Cisco Packet Tracer.

Схема 2 - Физическая схема размещения оборудования и прокладки кабеля на формате А4, выполненная в MS Visio или аналогичной.

При графическом оформлении по принятым топологическим решениям в сети следует использовать программные продукты Microsoft Visio, SPlan, 3D Home и им подобные, либо возможно использование графических изображений отдельных устройств в сети, которые используются в аналогичных программных продуктах.

Схема организации связей должна быть выполнена в соответствии с основными требованиями, приведенными в ГОСТ 2.701-84 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению». Пример оформления схемы организации связей приведен в Приложении Д.

При оформлении плана расположения оборудования можно использовать условные обозначения, рекомендованные стандартом ANSI TIA/EIA-606. Российские стандарты, принятые в 2010 г. - ГОСТ Р 53246-2008 «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования» и ГОСТ Р 23

53245-2008 «Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания». Оформление решений по размещению оборудования можно рекомендовать осуществить путем наложения схемы размещения на план помещений. Пример оформления плана расположения оборудования и прокладки кабеля приведен в Приложении Е данных методических рекомендаций. Обозначения некоторых элементов коммуникационных средств (розетки, муфты, кроссы и т.п.), а также обозначения на прокладку кабеля, рекомендуемые данным стандартом, приведены в таблице 7.

Таблица 7 - Условные обозначения коммуникационных средств

Поз. обозначение	Наименование
РС	Рабочая станция
К1, К2	Коммутатор
С	Сервер
*	Переход на более высокий уровень
	Переход на более низкий уровень
|——1	Трубная прокладка кабеля
	Кабель UTP

1. ОФОРМЛЕНИЕ КУРСОВОГО ПРОЕКТА

   1. Требования к оформлению пояснительной записки

Курсовой проект оформляется в виде текстовой части.

Текстовая часть работы оформляется в виде пояснительной записки, содержащей обоснования, расчеты и таблицы разработанных и рекомендуемых решений. В пояснительной записке в приложении представлены графические схемы.

1. Оформление пояснительной записки

Пояснительная записка должна быть оформлена в соответствии со стандартом учебного заведения.

Текст пояснительной записки выполняют на листах писчей белой бумаги размером 210x297 мм (формат А4) на одной стороне листа. Лист оформляется рамкой с основной надписью. Размеры отступов рамки от края листа: слева - 20 мм, сверху, справа и снизу - 5 мм. Расстояние от рамки формы до границ текста в начале и в конце строк - не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм.

Текст выполняется с использованием компьютера и принтера - в редакторе Microsoft Word: шрифт Times New Roman, размер - 14, цвет шрифта черный, междустрочный интервал - полуторный, отступ первой строки (абзацный отступ) 1,25 см, выравнивание текста - по ширине, расстановка переносов по тексту - автоматическая, в режиме качественной печати.

4.2.1 Построение пояснительной записки [1]

Наименования структурных элементов пояснительной записки курсового проекта являются заголовками ее отдельных частей:

«ЗАДАНИЕ», «СОДЕРЖАНИЕ», «ПЕРЕЧЕНЬ УСЛОВНЫХ

ОБОЗНАЧЕНИЙ», «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК

ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ», «ПРИЛОЖЕНИЕ».

Заголовки структурных элементов следует располагать по центру строки без точки в конце и печатать прописными буквами, не подчеркивая.

При брошюровке работы необходимо придерживаться следующего порядка:

• первая страница - титульный лист;

• вторая страница - задание на курсовой проект;

• третья страница - содержание;

• четвертая страница - перечень условных обозначений (при необходимости).

Далее следует введение, основная часть, заключение, список используемых источников и приложения. Основная часть пояснительной записки представляется в виде разделов, подразделов, пунктов и подпунктов, которые нумеруются арабскими цифрами.

Заголовки разделов печатаются прописными буквами по центру, с использованием шрифтового выделения (полужирный шрифт, кегль N16, настройки абзаца -уровень 1, интервал перед абзацем 12пт).

Заголовки подразделов печатаются строчными буквами (кроме первой прописной), c использованием шрифтового выделения (полужирный шрифт, кегль №14) с абзацного отступа (интервал перед и после абзаца 12 пт).

Заголовки пунктов печатаются строчными буквами (кроме первой прописной), начиная с абзаца (интервал перед абзацем 6 пт).

Расстояние между заголовком структурной части (раздела) и текстом (заголовком подраздела) за исключением заголовка пункта должно быть равно двум нажатиям клавиши «enter».

Разделы должны иметь порядковую нумерацию в пределах всего текста. Номер раздела указывается перед его названием, после номера раздела точка не ставится, перед заголовком оставляют пробел. Наименования разделов печатаются прописными буквами с абзацного отступа, выделяются полужирным шрифтом №16, точка в конце наименования раздела не ставится. Разделы работы оформляются, начиная с новой страницы.

Номер подраздела состоит из номера раздела и порядкового номера подраздела, разделенных точкой. В конце номера подраздела точка не ставится, например: «2.3» (третий подраздел второго раздела). Затем идет заголовок подраздела, перед которым оставляют пробел. Наименования подразделов печатаются строчными буквами (кроме первой прописной) с абзацного отступа, выделяются полужирным шрифтом №14.

Пункты (подпункты) нумеруются в пределах каждого подраздела (пункта). Номер пункта состоит из порядкового номера подраздела и номера пункта, разделенных точкой. В конце номера пункта точка отсутствует, например:

«1.3.2» (второй пункт третьего подраздела первого раздела). После пробела идет заголовок пункта (подпункта).

1. Нумерация страниц пояснительной записки

Нумерация листов пояснительной записки сквозная с учетом таблиц и рисунков, выполненных на отдельных листах, а также всех листов приложения. Бланки титульного листа, задания и реферата не нумеруются, но их порядковый номер (1,2,3) подразумевается. Номера страниц проставляются арабскими цифрами в правой нижней части основной надписи без точки.

Нумерация страниц начинается с листа содержания и является сквозной.

1. Оформление иллюстраций

В иллюстрационный материал работы могут быть включены графики, плакаты, фотографии и первичные документы, файлы компьютерных презентаций, а также другие материалы, необходимые для демонстрации и пояснения при защите работы.

Иллюстрации (фотографии, рисунки, эскизы, схемы, графики, карты, диаграммы, компьютерные распечатки) следует располагать в пояснительной записке непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Они должны быть в компьютерном исполнении и могут быть цветными. На все иллюстрации должны быть сделаны ссылки в тексте пояснительной записки.

Иллюстрации должны быть расположены так, чтобы их было удобно рассматривать без поворота пояснительной записки к курсовой работе или с поворотом по часовой стрелке.

Иллюстрации, которые расположены на отдельных листах пояснительной записки, включают в общую нумерацию страниц. Иллюстрацию, размеры которой больше формата А4, учитывают как одну страницу и выносят в приложение.

Иллюстрации обозначают словом «Рисунок» и нумеруют последовательно в пределах раздела пояснительной записки или сквозной нумерацией.

Номер иллюстрации должен состоять из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например: «Рисунок 1.2» (второй рисунок первого раздела). Номер иллюстрации, ее название и поясняющие подписи помещают последовательно под иллюстрацией. Если в работе приведена одна иллюстрация, то ее не нумеруют и слово «Рисунок» не пишут. Иллюстрации должны иметь наименование, которое дается после номера рисунка.

Точка после номера рисунка и наименования иллюстрации не ставится, например:

Рисунок 2.1 - Схема соединения

Между номером рисунка и наименованием иллюстрации ставится тире.

Название иллюстрации печатаются строчными буквами (кроме первой прописной), без использования шрифтового выделения (кегль №12). Между подписью рисунка и текстом работы необходимо оставлять пустую строку.

Ссылки на иллюстрации в тексте пояснительной записки к курсовой (дипломной) работе (проекте) указывают порядковым номером иллюстрации, например, «На рис. 2.5...» или «(рис. 2.5)».

Если в работе рассматривается использование специальных программных средств, например Cisco Packet Tracer, то необходимо вставить изображение нужного окна в текстовый документ.

1. Оформление таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Наименование таблиц, при его наличии, должно отражать ее содержание, быть точным, кратким.

Каждая таблица должна иметь название, которое располагают над таблицей и выравнивают по левому краю таблицы. Название и слово «Таблица» начинается с прописной буквы. Название не подчеркивается.

Каждая таблица должна иметь название, которое следует помещать над таблицей слева, без абзацного отступа в одну строку с ее номером через тире в соответствии с рисунком 4.

Расстояние от текста до таблицы и от таблицы до последующего текста равно одному междустрочному интервалу. Между наименованием таблицы и самой таблицей не должно быть пустых строк. (см. рис.1).

Таблица 1.2 — Размеры шайбы

Номинальный диаметр резьбы болта	Внутренний диаметр шайбы	Толщина шайбы
		легкой	тяжелой
1	2	3	4
2,0	2,1	0,8	1
2,5	2,6	0,5	0,8

Рисунок 1 - Оформление таблицы

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы должен состоять из номера раздела и порядкового номера таблицы, разделенных точкой, например: «Таблица 1.2» (вторая таблица первого раздела). Если в работе одна таблица, ее не нумеруют и слово «Таблица» не пишут.

1. Оформление списка используемых источников

При выполнении курсового проекта автор обязан давать в пояснительной записке ссылки на источники, материалы или отдельные результаты, которые приводятся в работе.

Такие ссылки дают возможность разыскать документы и проверить достоверность сведений о цитировании документа, дают необходимую информацию о нем, позволяют получить представление о его содержании, языке текста, объеме. Если один и тот же материал переиздается неоднократно, то следует ссылаться на последние издания. На более ранние издания можно ссылаться лишь в тех случаях, когда в них есть нужный материал, не включенный в последние издания.

Ссылки в тексте на источники осуществляются путем приведения номера по списку источников. Номер источника по списку заключается в квадратные скобки, например, [2].

При использовании сведений, материалов из монографий, обзорных статей, учебников и других источников с большим количеством страниц в том месте работы, где дается ссылка, необходимо указать номера страниц, иллюстраций, таблиц, формул, на которые дается ссылка в работе. Например: [10, с. 225, табл. 1] (здесь 10 - номер источника в списке, 225 - номер страницы, 1 - номер таблицы).

Перечень использованных источников необходимо приводить в следующем порядке:

• международно-правовые документы;

• нормативно-правовые акты в хронологическом порядке и с учетом их юридической силы (законы, подзаконные акты и т.д.);

• статистические материалы;

• архивные материалы;

• специальная литература.

Источники следует располагать одним из следующих способов:

а) в порядке появления ссылок в тексте курсовой работы;

б) в алфавитном порядке фамилий первых авторов или заглавий.

Сведения об источниках, включенных в список, необходимо давать в соответствии с их библиографическим описанием.

1. Оформление приложений

Приложения оформляют как продолжение пояснительной записки к курсовой работе на последующих ее страницах, располагая их в порядке появления ссылок в тексте.

Каждое приложение следует начинать с нового листа (страницы) с указанием наверху справа страницы слова «Приложение», напечатанного строчными буквами. Приложение должно иметь содержательный заголовок, расположенный в следующей строке по центру.

Если в курсовой работе более одного приложения, их нумеруют последовательно прописными буквами русского алфавита, например, Приложение А, Приложение Б и т.д.

Иллюстрации, таблицы и формулы, помещаемые в приложения, нумеруют в пределах каждого приложения, например: «Рисунок П.А.2» (второй рисунок приложения А); «Таблица П.Б.1» (первая таблица приложения Б); (П.Б.3) - (третья формула приложения Б).

Связь основного текста курсовой работы с приложениями осуществляется через ссылки, употребляемые со словом «смотри»; оно обычно сокращается и заключается вместе с шифром в круглые скобки.

В работе не должно быть приложений, на которые нет ссылки в основной ее части.

Приложения должны иметь общую с остальной частью пояснительной записки нумерацию страниц.

4.3. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КУРСОВОЙ РАБОТЫ

На титульном листе, оформленном по прилагаемому образцу, ставится подпись зам. директора о допуске работы к защите и подпись руководителя, подтверждающего готовность дипломной работы (проекта).

Выпускная квалификационная работа должна быть выполнена на стандартных листах белой бумаги формата А 4 и оформлена в соответствии с требованиями ГОСТ 7.32-2001 «Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления».

Объем КР должен составлять 20-40 страниц печатного текста (без приложений). Текст ВКР должен быть подготовлен с использованием компьютера и текстового редактора Word, распечатан на одной стороне белой бумаги формата А 4 (210 х 297 мм). Цвет шрифта - черный, межстрочный интервал - полуторный, шрифт - TimesNewRoman, размер - 14 пт.

Размеры полей по ГОСТ 7.32-2001:

левое – 30 мм,

правое – 10 мм,

верхнее – 20 мм,

нижнее – 20 мм.

Текст выровнен по ширине, отступ первой строки 1,25 мм.

Нумерация страниц – сквозная. Страницы выпускной квалификационной работы нумеруются арабскими цифрами с низу по центру. Титульный лист и оглавление (содержание) включают в общую нумерацию работы, но номера страницы на них не ставят. Нумерация страниц производится последовательно, начиная с третьей страницы (введение), на которой, так же как и на последующих страницах, проставляют номер по центру нижнего поля.

Разделы и подразделы должны иметь заголовки. Заголовки должны быть сформулированы кратко. Заголовки разделов оформляют симметрично тексту (по центру), заголовки подразделов – с абзаца (по левому краю). Заголовки разделов печатаются прописными буквами, заголовки подразделов – строчными буквами, в конце заголовков точки не ставятся и оформляются полужирным начертанием .

Все заголовки иерархически нумеруются арабскими цифрами. Номер подраздела состоит из номера раздела и подраздела, разделенных точкой.

Номер помещается перед названием, после каждой группы цифр ставится точка. В конце заголовка точка не ставится. Такие разделы, как «СОДЕРЖАНИЕ», «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ИСТОЧНИКОВ И ЛИТЕРАТУРЫ», «ПРИЛОЖЕНИЯ» не нумеруются.

После заголовка ставиться интервальный отступ после 12пт.

После любого заголовка должен следовать только текст, а не рисунок, формула, таблица или новая страница.

Слово «Глава» не писать!

Список использованных источников и литературы печатается через полтора интервала, каждая позиция начинается с абзаца.

Приложения идентифицируются номерами, например, «Приложение 1». На следующей строке при необходимости помещается название приложения, которое оформляется как заголовок 1-го уровня без нумерации.

Все таблицы и рисунки должны иметь нумерационный и тематический заголовки. Нумерация рисунков, таблиц и формул может быть либо сквозной по всему тексту, например, «Таблица 7», «Рис. 2», либо по разделам, например, «Таблица 1.7», «Рис. 2.5», (т.е. рисунок 5 в главе 2).

Каждый рисунок должен иметь название. Название рисунка располагается под рисунком по центру начертание полужирное (Рис.2 - Диалоговое окно запуска).

Название таблицы располагается над таблицей справа. Все названия должны располагаться без отрыва от соответствующего объекта.

Содержание таблицы заполняется шрифтом TimesNewRoman, размер – 10-12 пт

Если рисунок или таблица продолжаются на нескольких страницах, каждая, начиная со второй, часть снабжается названием вида «Таблица 1.2. Продолжение». На последней части вместо слова «Продолжение» рекомендуется записывать «Окончание». Заголовочная часть таблицы должны повторяться на каждой странице полностью либо с применением нумерации колонок. В последнем случае колонки нумеруются и на первой странице таблицы.

На каждый рисунок, таблицу и приложение в тексте должна быть ссылка в скобках, например (рис. 3.4).

Названия рисунков и таблиц рекомендуется набирать 12 шрифтом с полужирным начертанием. В таблице междустрочный интервал – одинарный. Пример оформления таблицы и рисунка представлен в Приложении .

Помещаемые в ВКР формулы (выделяют курсивом) последовательно нумеруются арабскими цифрами в пределах работы. Формулы следует располагать посредине строки, непосредственно следующей за строкой, содержащей ссылку на это выражение. Номер формулы следует заключать в круглые скобки и помещать справа на уровне нижней строки формулы.

После формулы ставится запятая, если она сопровождается экспликацией, в которой разъясняется значение символов и числовых коэффициентов. Экспликация должна проводиться непосредственно после формулы, значения символов и коэффициентов следует пояснять с новой строки и указывать в той последовательности, в какой они даны в формуле.

Первую строку пояснений начинают со слова «где», после которого двоеточие не ставится.

Например: «Определение величины прибыли, полученной от реализации товаров (работ, услуг), определяется по формуле».

Р= V* Цр - Sпр, (1)

где P – прибыль от продаж, тыс. руб.;

V – объем реализованной продукции, шт;

Цр – цена реализации единицы продукции, руб;

Sпр – себестоимость реализованной продукции, тыс. руб.

При выполнении ВКР следует помнить, что текст работы должен содержать ссылки на используемые формулы с обоснованием их приведения в работе.

Сноски должны быть оформлены через междустрочный интервал одинарный. Сноски должны иметь абзацный отступ.

Сокращения русских слов и словосочетаний в КР необходимо выполнять в соответствии с требованиями ГОСТ 7.12 - 93.

Все листы КР и приложения следует аккуратно сброшюровать и переплести типографским способом в следующем порядке:

- титульный лист;

- индивидуальное задание;

- реферат;

- содержание;

- введение;

- основная часть выпускной квалификационной работы;

- заключение;

- приложения.

1. ОРГАНИЗАЦИЯ ЗАЩИТЫ

5.1 Процедура защиты курсового проекта

Курсовой проект должен быть сдан на проверку в срок, указанный в задании.

После полного завершения работы над проектом происходит защита курсового проекта.

Процедура защиты предполагает сдачу пояснительной записки, презентацию работы и устную форму ответов студента на вопросы, задаваемые преподавателем. Студент должен кратко изложить содержание своей работы, поставленные в ней проблемы, продемонстрировать работу построенной модели сети.

На публичную защиту курсового проекта отводится до 15 минут.

Во время публичной защиты курсового проекта студент должен кратко сформулировать цель работы, изложить содержание, акцентируя внимание на наиболее важных и интересных с его точки зрения решениях, в первую очередь, принятых студентом самостоятельно. При выступлении должна быть использована демонстрация основных результатов работы (презентация, подход к проектированию, работа с программой). Все материалы копируются на компьютер до начала защиты.

При определении итоговой оценки по защите курсового проекта учи­тываются: оформление пояснительной записки, доклад студента, ответы на вопросы, степень самостоятельности студента при работе над курсовым проектом.

Если работа является неудовлетворительной, то после исправления она представляется на повторное оценивание. При выявлении серьезных отклонений от предъявляемых требований к курсовому проекту студенту предлагается устранить недостатки или разработать новую тему курсового проекта. Срок доработки проекта устанавливается руководителем с учетом замечаний и объема необходимой доработки.

Курсовой проект, удовлетворяющий предъявляемым требованиям, допускается к защите в день и час, назначенный руководителем. Окончательная оценка курсового проекта выставляется по итогам защиты и качеству разработанного проекта. Студены, не сдавшие курсовой проект или получившие на защите неудовлетворительные оценки, не допускаются к сдаче экзамена по междисциплинарному курсу.

Защищенные курсовые проекты студентам не возвращаются студентам и хранятся в архиве учебного заведения.

5.2 Критерии оценки курсового проекта

Оценкой «отлично» оцениваются курсовые проекты, выполненные в соответствии с заданием и вышеизложенными требованиями, выполненными самостоятельно. Реализованы все функции, описанные в ТЗ. При оценке проекта важную роль играют четкие ответы на поставленные вопросы, а также степень усвоения студентом понятий и категорий по теме исследования, умение работать с документальными и литературными источниками. Повышает ценность курсового проекта его практическое использование на производстве или в учебном процессе.

Оценкой «хорошо» оцениваются курсовые проекты, в которых реализованы все функции, описанные в ТЗ, но имеющие частные недостатки в реализации проекта, некоторые пробелы в проработке отдельных вопросов, неполные ответы на вопросы, незначительные ошибки в оформлении пояснительной записки.

Оценкой «удовлетворительно» оцениваются курсовые проекты, в которых реализованы не все функции, описанные в ТЗ, слабо проработаны ключевые вопросы организации сетевого администрирования, недостаточно аргументированные ответы на вопросы, имеются недостатки в оформлении пояснительной записки.

Критерии, при наличии хотя бы одного из которых работа оценивается только на «неудовлетворительно». К ним относятся:

• содержание работы не относится к предмету дисциплины или не соответствует заданию;

• программная реализация модели сети не выполняет функций,

описанных в ТЗ;

• пояснительная записка и (или) созданная модель имеет характер плагиата;

• неструктурированный план курсового проекта;

• объем пояснительной записки менее 15 листов машинописного текста;

• в работе отсутствуют ссылки и сноски на нормативные и другие источники;

• в работе отсутствует приложение в виде модели сети;

• нарушение последовательности изложения, частые повторения, не­четкие формулировки, оговорки, грамматические ошибки;

• оформление курсового проекта не соответствует требованиям (отсутствует нумерация страниц, неверное или неполное оформление библиографии и т.д.).

СПИСОК ИАПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

Основные источники:

1. Величко, В.В. Математические основы моделирования сетей

связи/В.В.Величко, Г.В.Попков, В.К.Попков. - М.: Горячая линия-

Телеком, 2016.

1. Виснадул, Б.Д. Основы компьютерных сетей: учебное пособие для учрежд. СПО/ Б.Д. Виснадул, С.А. Лупин, С.В. Сидоров; под ред. Л.Г.Гагариной. - М.: ФОРУМ: Инфра М, 2016.

2. Кузин, А.В. Компьютерные сети: учебное пособие для студ. учрежд. СПО.

- М.: Форум: ИНФРА-М, 2018.

1. Назаров, А.В. Эксплуатация объектов сетевой инфраструктуры: учебник для студентов учреждений СПО.- М.: Академия, 2018.

2. Олифер, В. Г. Компьютерные сети. Принципы, технологии, протоколы: учебник для вузов/ В.Г. Олифер, Н.А. Олифер. - СПб.: Питер, 2016.

3. Таненбаум, Э. Компьютерные сети/ Э. Таненбаум, Д. Уэзеролл. - СПб.: Питер, 2018.

4. Технологии разработки и создания компьютерных сетей на базе аппаратуры D-LINK: учебное пособие для вузов/ В. В.Баринов, А. В.Благодаров, Е. А. Богданова, А. Н. Пылькин, Д. М. Скуднев. - М.: Горячая линия-Телеком, 2016.

5. Канцедал, С.А. Дискретная математика: учебное пособие для студ. учрежд. СПО.- М.: ФОРУМ: ИНФРА-М, 2017.

6. Кочетков, Е. С. Теория вероятностей и математическая статистика: учебник для студ. учрежд. СПО/ Е.С. Кочетков, С.О. Смерчинская, В.В. Соколов. - 2-e изд., испр. и перераб. - М.: Форум: ИНФРА-М, 2018.

Дополнительные источники:

1. Васин, Н. Н. Построение сетей на базе коммутаторов и маршрутизаторов. - М.: Интернет-университет информационных технологий, 2019.

2. Ермаков, А.Е. Основы конфигурирования корпоративных сетей Cisco: учебное пособие. - М.: Учебно-методический центр по образованию на железнодорожном транспорте, 2017.

3. Исаченко, О.В. Программное обеспечение компьютерных сетей: учебное пособие для студ. учрежд. СПО. - М.: ИНФРА-М, 2018.

4. Кузин, А.В. Компьютерные сети: учебное пособие для студ. учрежд. СПО. - М.: Форум: ИНФРА-М, 2018.

5. Максимов, Н.В. Компьютерные сети: учебное пособие/ Н.В.Максимов, И.И. Попов. - М.: ФОРУМ, 2017.

6. Поляк-Брагинский, А. Локальная сеть. Самое необходимое. - СПб.: БХВ Петербург, 2019.

7. Смирнова, Е.А. Построение коммутируемых компьютерных сетей

/Е.А.Смирнова и [др.].- М.: Интернет-Университет Информационных

Технологий (ИНТУИТ), 2017.

1. Алексеев, В.Е. Графы и алгоритмы: учебное пособие/ В.Е. Алексеев, В.А.

Таланов.- М.: Интернет-Университет Информационных Технологий

(ИНТУИТ), БИНОМ. Лаборатория знаний, 2017.

1. Колемаев, В.А. Теория вероятностей и математическая статистика: учебник/ В.А. Колемаев, В.Н. Калинина. - М.: ЮНИТИ-ДАНА, 2016.

10.Чекмарев, Ю. В. Вычислительные системы, сети и телекоммуникации. - М.: ДМК- Пресс, 2013.

Интернет-ресурсы:

1. Объём и последовательность изучения: учебная программа CCNA RoutingandSwitching (Маршрутизация и коммутация CCNA) [Электронный ресурс]. - Режим доступа:

http://www.ciscoeducation.ru/public/userfiles/upload/CCNA_Routing_and_Switc hing_Scope_ and_Sequence.pdf, свободный.

1. Учебная программа CCNA RoutingandSwitching: Введение в сетевые технологии (примечания к выпуску) CCNA [Электронный ресурс]. - Режим доступа: RoutingandSwitchingInstructorResourceSpotlight, свободный.

2. Библиотека учебных курсов Microsoft [Электронный ресурс]. - Режим доступа: http://msdn.microsoft.com/ru-ru/gg638594, свободный.

3. Интернет-Университет информационных технологий. Библиотека учебных

курсов [Электронный ресурс]. - Режим доступа:

http://old.intuit.ru/courses.html, свободный.

1. Сайт компании Cisco [Электронный ресурс]. - Режим доступа:

http://www.cisco.ru/, свободный.

1. Сайт компании D-Link [Электронный ресурс]. - Режим доступа:

http://www.dlink.ru/, свободный.

1. Олифер, В.Г. Введение в IP-сети [Электронный ресурс]/В.Г.Олифер, Н.А.Олифер//CITForum: Центр информационных технологий. - Режим доступа: http://citforum.ru/nets/ip/contents.shtml, свободный.

2. Exponenta.ru: образовательный математический сайт [Электронный ресурс].

- Режим доступа: http://www.exponenta.ru/, свободный.

1. Математика: интерактивный обучающий курс. Теория вероятности [Электронный ресурс]. - Режим доступа: http://math.immf.ru/, свободный.

2. Самаров, К.Л. Элементы теории массового обслуживания [Электронный

ресурс]. - М.: Учебный центр «Резольвента». - Режим доступа:

http://www.resolventa.ru/metod/student/servtheory.htm, свободный.

Примерная тематика курсовых проектов по МДК.01.02 «Организация,
принципы построения и функционирования компьютерных сетей» для
студентов специальности 09.02.06 «Сетевое и системное администрирование»

Возможность создания ЛВС на базе терминалов

1. Анализ методов и средств удалённого доступа в компьютерных сетях

2. Изучение сетевых протоколов и стандартов, применяющихся при создании VPN

3. Сравнение методов удаленного доступа с использованием VNC или Team Viewer

4. Сравнение беспроводных сетей открытого доступа и сетей hotspot

5. Построение вычислительной сети на основе VLAN

6. Проектирование Wi-Fi сети из двух и более роутеров

7. Эффективность функционирования компьютерных сетей (КС) и пути ее повышения в компании

8. Организация и функционирование виртуальных компьютерных сетей

9. Изучение технологии MPLS

10. Защита компьютеров ЛВС при помощи Firewall

11. Технические возможности коммутаторов фирмы Cisco

12. Разработка проекта компьютерной сети на базе беспроводных технологий

13. Настройка тонкого клиента для организации рабочего места

14. Организация и функционирование средств передачи данных в компьютерных сетях

15. Описание методов и средств защиты данных в компьютерных сетях

16. Построение корпоративной сети на основе Frame Relay

17. Модемы, их применение в компьютерных сетях

18. Проект прокладки локальной сети в жилом здании

19. Отказоустойчивое соединение интернет для компьютерного клуба

20. Анализ прикладных сервисов INTERNET

21. Проект локальной вычислительной сети учебного заведения

22. Организация беспроводной сети в организации

23. Изучение архитектуры коммутаторов Cisco

24. Борьба с бот сетями методом перехвата управления средствами Linux

25. Диагностика локальных вычислительных сетей средствами Linux

26. Организация удаленного доступа к компьютеру и серверу

Образец задания

ЗАДАНИЕ
на курсовой проект
по МДК.01.01 Организация, принципы построения и
функционирования компьютерных сетей

студенту

группы курса

специальность 09.02.06 «Сетевое и системное администрирование»

Тема:

ВВЕДЕНИЕ

1. ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ

Изучение нормативной документации, программно-аппаратных средств сетевой инфраструктуры, способов защиты сетевой инфраструктуры.

1. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

Организация работ по вводу в эксплуатацию объектов и сегментов компьютерных сетей. Установка и настройка средств защиты информации в ЛВС. Оформление технической документации в соответствии регламентов. Проведение профилактических работ на объектах сетевой инфраструктуры и рабочих станций.

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЕ

Дата выдачи задания на курсовой проект « »20 г.

Срок выполнения курсового проекта « »20 г.

Руководитель курсового проекта//

Задание рассмотрено и одобрено на заседании ПЦК от « »20 г.

Протокол №Председатель ПЦК //

Задание получил « »20 г.

Студент//

ПРИЛОЖЕНИЕ 1

Образец оформления

титульного листа

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ХАБАРОВСКОГО КРАЯ

КРАЕВОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ХАБАРОВСКИЙ ТЕХНИКУМ ТЕХНОСФЕРНОЙ БЕЗОПАСНОСТИ И ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ»

Фамилия, Имя, Отчество автора

Тема работы

КУРСОВАЯ РАБОТА

__________________________________________________________

	Студент	____________________________
			Подпись Фамилия И.О.
	Руководитель КР			________________________
	Должность, ученое звание
	_____________________________________________
	Подпись			Фамилия И.О.
	“ “ 20 г.

Хабаровск, 20____

ПРИЛОЖЕНИЕ 2

Образцы оформления библиографии

Книги одного автора

Атаманчук Г.В. Сущность государственной службы: История, теория, закон, практика / Г.В.Атаманчук. – М.: РАГС, 2008. – 268 с.

Книги двух и более авторов

ЕршовА.Д. Информационное управление в таможенной системе/ А.Д. Ершов, П.С.Конопаева. – СПб.: Знание, 2009. – 232 с.

Книги без указания авторов на титульном листе

Управление персоналом: учеб.пособие / С.И.Самыгин [и др.]; под ред. С.И.Самыгина. – Ростов-на-Дону: Феникс, 2009. – 511 с.

Словари и энциклопедии

Социальная философия: словарь / под общ. ред. В.Е. Кемерова, Т.Х. Керимова. – М.: Академический Проект, 2008. – 588 с.

Официальные документы

Конституция Российской Федерации. – М.: Приор, 2011. – 32 с.

Стандарт

ГОСТ 7.53–2001. Издания. Международная стандартная нумерация книг [Текст]. – Взамен ГОСТ 7.53–86 ; введ. 2002–07–01. – Минск : Межгос. совет по стандартизации, метрологии и сертификации ; М. : Изд-во стандартов, cop. 2007. – 3 с. – (Система стандартов по информации, библиотечному и издательскому делу).

Статьи из сборников

Бакаева О.Ю. Таможенные органы Российской Федерации как субъекты таможенного права / О.Ю.Бакаева, Г.В. Матвиенко // Таможенное право. – М.: Юрист, 2008. – С.51–91.

Статьи из газет и журналов

Арсланов Г. Реформы в Китае: Смена поколений / Г. Арсланов // Азия и Африка сегодня. – 2008. – №.8 – С.2–6.

Электронный журнал

Исследовано в России [Электронный ресурс]: многопредмет. науч. журн. / Моск. физ.-техн. ин-т. – Электрон.журн. – Долгопрудный : МФТИ, 2008. – Режим доступа к журн.: http://zhurnal.mipt.rssi.ru.

ПРИЛОЖЕНИЕ 3

ПРИМЕР ОФОРМЛЕНИЯ ТАБЛИЦЫ

Таблица 1

Риски, вызывающие опасения у населения

№	Опасности	Доля населения, чувствительная к опасностям, %
1	Дороговизна лекарств и медицинского обслуживания, тяготы, связанные с потерей здоровья	16
2	Тревога за близких	15
3	Бедность, рост цен, невыплаты зарплаты	14
4	Безработица	12
5	Нестабильность, неопределенность, безысходность	7
6	Жилищно-бытовые проблемы	5
7	Стихийные бедствия, катастрофы, пожары	4

ПРИМЕР ОФОРМЛЕНИЯ РИСУНКА

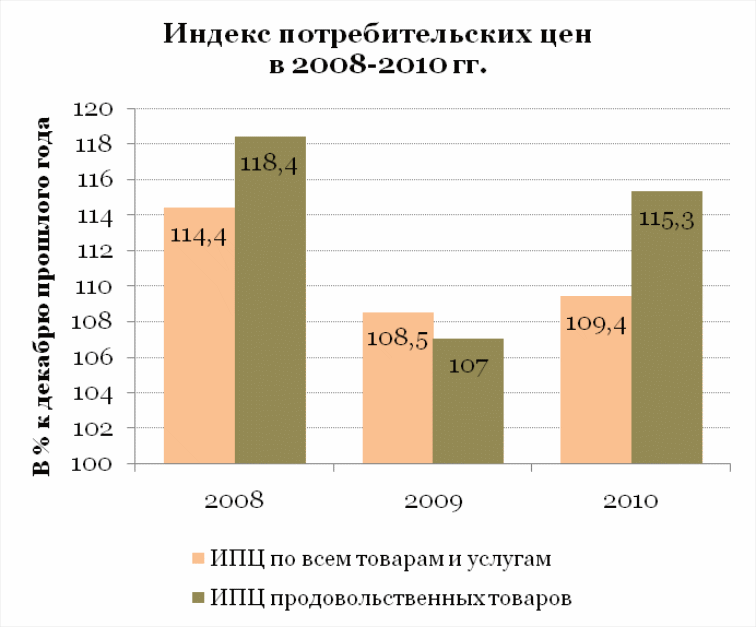

Рис.1. Динамика индекса потребительских цен
