Методические указания по выполнению выпускных квалификационных работ по специальности: 15.02.08 Технология машиностроения,

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное
образовательное учреждение высшего образования

«ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ»

МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ

Отделение «Машиностроение и переработка нефти»

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА

Методические указания по выполнению выпускных квалификационных работ для обучающихся по специальности:

15.02.08 Технология машиностроения, очной формы обучения

Составитель: И.А. Жгурова,

преподаватель высшей квалификационной категории

Тюмень

ТИУ

2024

Выпускная квалификационная работа: Методические указания по выполнению ВКР по специальности 15.02.08 Технология машиностроения очной формы обучения)/ сост. И.А. Жгурова; Тюменский индустриальный университет. – 1 изд., - Тюмень: Издательский центр БИК, ТИУ, 2024. – 24 с. – Илл.6, табл. 3, библ. 14 назв.

ББК 30.8 + 34.5

Ж 11

Аннотация

Методические указания к выполнению ВКР по специальности 15.02.08 Технология машиностроения представляют собой перечень основных требований к содержанию и оформлению ВКР для обучающихся многопрофильного колледжа Тюменского индустриального университета.

Уделено внимание оформлению текста пояснительной записки в соответствии с действующими стандартами и принципу построения пояснительной записки. Приведены правила оформления иллюстраций и построения таблиц. Даны необходимые требования к оформлению графической части проекта в соответствии с ЕСКД.

Методические указания могут оказать помощь преподавателям в организации самостоятельной работы по ВКР, а также могут использоваться обучающимися при подготовке к выполнению ВКР.

Пособие может быть полезным для обучающихся СПО средних при подготовке к проектированию, а также для студентов высших учебных заведений в качестве дополнительной информации.

Илл. 6, табл. 3, библ. 14 назв.

СОДЕРЖАНИЕ

Пояснительная записка	4
Общие положения	5
Содержание ВКР	6
Требования к оформлению пояснительной записки	8
Требования к оформлению графической части	17
Приложения	17
Литература	21

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Методические указания предназначены для организации самостоятельной работы по выполнению ВКР по специальности 15.02.08 Технология машиностроения. Главная задача методических указаний – помочь обучающимся самостоятельно освоить основы оформления и выполнения выпускной квалификационной работы (далее ВКР). Методические указания помогают выработать умения анализировать, связать теорию с практикой. Самостоятельное выполнение ВКР является внеаудиторным, поэтому важно подготовить обучающихся к выполнению задания.

Настоящие методические указания содержат разделы, которые позволяют обучающимся самостоятельно овладеть знаниями, профессиональными умениями, опытом творческой и исследовательской деятельности.

Компетенции, формируемые в процессе самостоятельного выполнения ВКР: ОК 1. Выбирать способы решения задач профессиональной деятельности, применительно к различным контекстам.

ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.

ОК 5.Использовать информационно-коммуникационные технологии в профессиональной деятельности.

ОК 6. Работать в коллективе и команде, обеспечивать ее сплочение, эффективно общаться с коллегами, руководством, потребителями.

ОК 8. Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации.

ПК 1.5. Использовать системы автоматического проектирования технологических процессов обработки деталей.

ПК.2.1. Выбирать эксплуатационно-смазочные материалы при обслуживании оборудования.

ПК 2.3. Участвовать в анализе процесса и результатов деятельности подразделения.

ПК 2.3. Выбирать оптимальные решения в нестандартных ситуациях.

ПК 3.1. Участвовать в реализации технологического процесса по изготовлению деталей.

ПК 3.2. Проводить контроль соответствия качества деталей требованиям технической документации

ПК 3.4. Участвовать в анализе процесса и результатов работы подразделения, оценке экономической эффективности производственной деятельности.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Цель выполнения ВКР

Применить теоретические знания и практические навыки, полученные в результате курсового проектирования, технологической и преддипломной практик, освоения общетехнических и специальных дисциплин решения технических задач по расчёту, конструированию, эксплуатации, монтажу, технологии и ремонту оборудования.

1.2 Основные задачи выполнения ВКР

1.2.1 Использование опыта конструирования, работы с научно-технической литературой, справочными пособиями, нормативно-технической документацией, стандартами, руководящими материалами, приобретённого в процессе курсового проектирования и составления отчётов по преддипломной практике.

1.2.2 Обобщение знаний, полученных на лекциях, практических и лабораторных занятиях, в период производственных практик.

1.2.3 Использование навыков самостоятельного творчества обучающихся при решении технических задач (выбор методики расчётов, разработка технологической карты изготовления деталей машин и т.п.), проведение простейших исследований и использование их результатов для решения практических задач.

1.3 Требования к выполнению ВКР

1. Выбор тематики ВКР

Выполнение ВКР является завершающей самостоятельной работой обучающегося по изученным общетехническим и специальным дисциплинам.

Работа над ВКР складывается из элементов исследовательской работы, написания и оформления пояснительной записки, выполнения графических материалов и защиты дипломного проекта.

Тематика ВКР обсуждается и одобряется на заседании цикловой комиссии, утверждается заместителем директора по учебной работе, задаётся руководителем дипломного проектирования. Дипломнику выдаётся задание на выполнение ВКР, сроки выполнения и сроки консультаций. При выполнении ВКР обучающийся должен использовать знания, полученные при изучении специальных дисциплин в соответствии с темой ВКР, проявить умение в использовании полученных теоретических знаний по общетехническим дисциплинам при решении технических инженерных задач.

1.3.2 Основные требования к выполнению ВКР:

- актуальность темы,

- индивидуальное творчество,

- умение находить несовершенство существующих конструктивных решений, технологических процессов изготовления деталей, их сборки,

- обоснованность принятых решений, предлагаемых в ВКР, которые могут быть направлены на снижение материалоёмкости, решение вопросов охраны труда, промышленной эстетики, экологии и т.д.

2. Содержание ВКР

2.1 Состав ВКР

ВКР состоит из текстовой (пояснительная записка, спецификации) и графической части (чертежи, схемы). В связи со спецификой тематики в состав ВКР могут быть включены иллюстрационный материал, программы, схемы, диаграммы и т.д.

2.2 Пояснительная записка

2.2.1 Пояснительная записка отражает уровень теоретических знаний и практических навыков обучающегося, умение его технически грамотным языком анализировать и излагать найденные в ходе выполнения ВКР материалы и предлагаемые технические решения поставленной проблемы. Объём пояснительной записки дипломного проекта 60 – 120 страниц печатного текста.

2.2.2 Пояснительная записка представляет текстовой материал, набранный на компьютере, и включает в себя:

- титульный лист,

- задание на дипломное проектирование,

- содержание,

- введение,

- основные разделы, предусмотренные заданием на дипломное проектирование,

- приложения,

- спецификации,

- список использованной литературы.

2.2.3 Содержание

В содержании пояснительной записки перечисляются названия всех разделов и подразделов с указанием соответствующей страницы, на которой размещается название.

2.2.4 Введение.

В концентрированном виде раскрывается проблема, которая решается в данном дипломном проекте, формулируются цели и задачи.

2.2.5 Разделы ВКР

Разделы ВКР отражают полную разработку темы проектирования. Перечень разделов:

Введение

1. Общий раздел

2. Технологический раздел

3. Конструкторский раздел

4. Специальный раздел

5. Организационный раздел

6. Экономический раздел

7. Раздел обеспечения безопасности проекта

8. Экологический раздел

В общем разделе приводится назначение детали, химический состав стали. На основе анализа конструкции детали делается вывод о её технологичности. Учитывая заданную годовую программу выпуска детали определяется тип производства.

Перечень подразделов общего раздела: 1.1. Назначение детали, 1.2. Материал детали и его свойства, 1.3. Анализ технологичности детали, 1.4. Определение типа производства.

Технологическая часть является аналитической частью ВКР. В расчётной (аналитической) части ВКР в результате анализа возможности типа производства и конструкции детали выбирается метод получения заготовки из предложенных типовых. Разрабатывается технологическая схема изготовления детали: перечень технологических операций, нумерация технологических и вспомогательных переходов, устанавливается вид обработки и содержание переходов, определяются схемы базирования. Производится расчёт припусков, допусков и размеров табличным методом на все поверхности, и аналитическим методом на одну операцию с учётом последовательности обработки, используя формулы определения номинального припуска. Расчёт ведётся путём вычитания из номинального диаметра готовой детали номинальных промежуточных припусков. Результаты сводятся в таблицу, и чертится схема расположения межоперационных припусков и допусков. По перечню технологических операций выбирается технологическое оборудование и приводится технические характеристики станков. В соответствии с технологией работа производится выбор режущего и мерительного инструментов.

Назначаются режимы резания аналитическим методом на одну операцию и табличным методом на все операции.

Перечень подразделов технологической части: 2.1. Выбор вида и метода получения заготовки, 2.2. Разработка маршрутно-технологического процесса, выбор схем базирования, 2.3. Определение промежуточных припусков, допусков и размеров, 2.4. Определение массы заготовки и коэффициента использования материала, 2.5. Выбор технологического оборудования, 2.6. Выбор режущего инструмента, 2.7. Выбор измерительного инструмента, 2.8. Назначение режимов резания.

В конструкторском разделе необходимо провести проектирование и расчёт режущего инструмента с учётом технологических коэффициентов. При расчёте мерительного инструмента необходимо построить схему расположения допусков калибров для контроля размеров отверстия.

Отдельно разрабатывается карта технологического процесса изготовления детали. В организационном разделе рассматриваются вопросы организации материального и инструментального снабжения, технического контроля работ. В экономическом разделе приводятся расчёты фонда заработной платы, затрат на основные материалы, расчёт себестоимости продукции, расчёт показателей экономической эффективности и технико-экономические показатели участка. В разделах по производственной и экологической безопасности рассматриваются вопросы безопасности при промышленном использовании оборудования по теме ВКР и вопросы влияния внедрения разработки на окружающую среду.

2.2.6 Список использованной литературы.

Список использованной литературы должен содержать только ту учебную, научную и справочную литературу, которая непосредственно использована при разработке темы ВКР и на которую имеются ссылки в тексте. Источники (статьи, книги, стандарты, нормативные документы и т. д.), включая иностранную литературу, должны располагаться в тексте списка литературы в порядке появления ссылок в тексте пояснительной записки. Допускается иностранные источники располагать отдельным блоком по алфавиту после перечня отечественных источников в списке использованной литературы. Все приведённые источники нумеруются.

Сведения об приведённых источниках должны быть составлены в соответствии с требованиями стандарта.

2.3 Графический материал

Графический материал (чертежи, схемы и т. д.) необходим для иллюстрации предлагаемых решений по проблеме курсового проекта и для демонстрации знаний и навыков при их выполнении, соблюдения требований стандартов к технической документации.

На первом листе вычерчивается чертеж общего вида станка, на втором листе - чертеж детали, на третьем листе - иллюстрация технологического процесса обработки детали, где показаны: привязка инструмента к детали, его траектория движения и режимы резания. На четвертом листе показывается управляющая программа на обработку детали. На пятом листе указать результаты экономической части - технико-экономические показатели.

3. ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ПОЯСНИТЕЛЬНОЙ

ЗАПИСКИ

3.1 Оформления титульного листа пояснительной записки

Пояснительная записка сшивается. На титульном листе все надписи выполняются строчными буквами шрифтом № 12 по ГОСТ 2.105 – 95. Название темы проекта выполняется прописными буквами шрифт № 14 (Приложение 1).

3.2. Оформление текста пояснительной записки.

3.2.1. Пояснительная записка оформляется в соответствии с ГОСТ 2.105 – 95 «Общие требования к текстовым документам» с учётом разрешённых отклонений.

3.2.2. Текст пояснительной записки излагается на одной стороне листа белой бумаги формата А4 (297х210 мм) на печатных и графических выводах ПК и сохраняется на дискете 3,5 А. Текст набирается шрифтом № 14 с одинарным интервалом, выравнивается по ширине. Отступ первой строки 1,27 см.

3.2.3. допускается основную надпись на текстовых документах, начиная со 2-го листа вычерчивать не полностью, а только рамку с указанием страницы в правом нижнем углу.

3.2.4. Карты технологических процессов, чертежи операционных эскизов к технологическим процессам, карты наладок и другую техническую документацию допускается с целью улучшения наглядности и упрощения представлять на отдельных листах формата А4 установленных стандартных форм, или на едином листе формата А 1, при этом сохраняя всю информацию, которую должны нести отдельные стандартные документы.

3.2.5. По стандарту на листах ПЗ наносится рамка с полями: слева 20, справа, сверху и снизу 5 мм. Согласно требованиям ЕСКД каждый лист пояснительной записки должен иметь рамку и в правом нижнем углу основную надпись (штамп) по форме 2а (Приложение 2). Рамку и основную надпись выполняют сплошными основными линиями чёрного цвета.

Первый лист и начальные (заглавные) листы разделов пояснительной записки должны иметь надпись (штамп) по форме 2 (Приложение 2). Основная надпись выполняется по ГОСТ 2. 104-68.

Расстояние рамки до границ текста: в начале строк – не менее 5 мм, в конце строк – не менее 3 мм. Расстояние от верхней или нижней строки текста до линии рамки документа должно быть не менее 10 мм.

Расстояние между заголовком и последующим текстом должно быть – 15 мм.

3.2.6. При подготовке текстового документа на ПК в среде Windows рекомендуется использовать легко читаемые пропорциональные Trye-Type шрифты и гарнитуры Times от 8 до 14 пунктов (сплошной текст).

Декоративные и оформительские шрифты можно применять только для заголовков (подзаголовков) подрисуночных надписей, названий таблиц и т. п. Не следует использовать гарнитуры более чем двух-трёх видов. Выделение в тексте выполнять полужирным шрифтом или курсивом.

3.3. Построение пояснительной записки.

3.3.1.Всё содержимое пояснительной записки разбивается на разделы и подразделы, количество которых определяется в зависимости от темы проекта. Разделы снабжаются заголовками и должны иметь порядковые номера (сквозную нумерацию) в пределах всей пояснительной записки, обозначенные арабскими цифрами и записанные с абзацного отступа.

После номера раздела ставится точка, далее в этой строке – название раздела без точки в конце названия.

3.3.2. Подразделы имеют сквозную нумерацию в пределах того раздела, к которому они относятся. Номер подраздела составляется из двух чисел – номер раздела и порядковый номер подраздела в данном разделе. После каждой группы цифр ставится точка.Такой нумерации не подлежат введение, приложения, содержание и список литературы.

3.3.3. Заголовки разделов и подразделов печатаются соответственно прописными и строчными буквами жирным шрифтом № 14 и № 16. Заголовки отделяются от текста двойным интервалом. Точки в конце заголовков не ставятся.

3.3.4. Каждый раздел пояснительной записки рекомендуется начинать с нового листа. Наименование разделов должно быть кратким, соответствовать содержанию и записываться в виде заголовков прописными буквами. Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, их разделяют точкой.

3.3.5. Расстояние между заголовком и последующим текстом должно быть 15 мм (3…4 интервала). Расстояние между заголовками раздела и подраздела – 8 мм (2 интервала). Расстояние между основаниями строк заголовка принимают таким же, как и в тексте.

Для подразделов, текст которых записывают на одном листе с текстом предыдущего подраздела, расстояние между последней строкой текста и последующим заголовком должно быть равно 15 мм.

3.3.6. Нумерация страниц пояснительной записки, включая рисунки и приложения должна быть сквозной. Титульный лист считается первой страницей и на нём номер страницы не ставится, задание – второй страницей. Номер страницы проставляется арабскими цифрами в правом углу основной надписи на каждом листе пояснительной записки.

3.4 Оформление текста с формулами

В записке при написании формул надо использовать обозначения и символы, приводимые в стандартах или общепринятые в данной отрасли. Если общепринятые обозначения заменяют, то это специально оговаривается. Нельзя обозначать различные величины одним и тем же символом, хотя такое совпадение получается при использовании нескольких стандартов. Нельзя один параметр обозначать по-разному.

При наборе на компьютере рекомендуется использование мастера формул (приложение Microsoft Equation 2.0. или 3.0)

В формулах рекомендуется следующая высота букв и цифр: заглавных 6…8 мм, строчных 3…4 мм. Штрихи, индексы, показатели заглавных пишутся высотой 1,5…2 мм. Индексы, составленные из сокращённых русских слов или латинских букв, пишутся без точки. Например, Р_кр, Р_х, но если индексы включают несколько сокращённых слов, то точка ставится, исключая последнее слово, где её не ставят, например: З_зп.кр

Знак радикала (√) в формуле должен опираться на нижнюю линию строки. Если формула имеет два «этажа», то линии дроби и знаки = и + являются средней линией дробных формул со знаком корня, например:

Обозначение над и под знаком интеграла ∫ пишут так, чтобы середины окончаний знаков и обозначений совпадали. Например:

Значения нерасшифрованных символов и числовых коэффициентов, входящих в формулу, должны приводиться после формулы, непосредственно под ней. Расшифровка каждого символа начинается с новой строки в последовательности, приведённой в формуле. После формулы ставят запятую, под формулой пишут слово «где», после которого располагают первый символ и его расшифровку.

Если расшифровка символа не умещается в одной строке, то продолжение её размещают так, чтобы оно начиналось под первой буквой строки. Одновременно с расшифровкой указывается единица измерения показателя. Элементы расшифровки разделяют точкой с запятой между символами и текстом расшифровки ставят тире (-).

Знаки тире располагают друг под другом. Например:

С + С₀ – 2Р = 0, (3.1)

где С – количество стержней, шт.;

С₀ – количество опорных стержней, шт.;

Р – количество узлов, шт.

Формулы могут быть расположены внутри текста. Внутри текста пишут ненумерованные несложные формулы, типа Р = 10 кг.

В отдельную строку пишут все нумерованные формулы, а так же формулы с объяснением употребляемых символов.

В тех случаях, когда формула не помещается на одной строке, её переносят на другую. Разрывают формулу на математических знаках +, -, х, =, обязательно повторяя знак на следующей строке. При переносе на знаке умножения необходимо использовать знак (х), а не (.).

Формулы нумеруют. Наиболее удобной является нумерация в пределах раздела. Так их легче найти в записке. Нумеруют формулы арабскими цифрами. Номера ставят в круглых скобках в правой части страницы.

Например:

К = А + В + С. (3.2)

В номере формулы 4 – порядковый номер раздела, 3 – порядковый номер формулы в разделе.

Если формула располагается на нескольких строках, то номер её ставится напротив последней строки.

Ссылки в тексте записки на порядковый номер формулы даются в круглых скобках (при этом номеру должно предшествовать слово «формула», «выражение», «уравнение»). Например: «В формуле (1.25)…, из уравнения (1.20) следует…».

Промежуточные расчёты по формулам не показывают: записывают формулу в общем виде, выполняют подстановку числовых значений, входящих в формулу величин и записывают окончательный результат расчёта по формуле. Расчёты должны выполняться с использованием единиц системы СИ. При использовании формул или таблиц из первоисточников, в которых употребляются несистемные единицы, их конечные значения должны быть пересчитаны в единицы системы СИ.

Размерность одного параметра в пределах всей пояснительной записки должна быть постоянной. Формулы, следующие одна за другой и не разделённые текстом, разделяют запятой. Порядок изложения в пояснительной записке математических уравнений такой же, как и формул.

Для выполнения сложных и громоздких расчётов могут использоваться различные программные продукты. В качестве основного рекомендуется использовать программный комплекс MathCad. При наличии таких расчётов в пояснительной записке приводятся исходные данные к выполняемым расчётам и отражаются (в виде таблиц, графиков) его конечные результаты. Листинг программы в системе MathCad приводят в приложении (для получения листинга программу сохраняют с расширением rtf и распечатывают, используя текстовый редактор Word). Поскольку написание расчётных зависимостей в программах системы MathCad практически соответствует традиционно принятому, методика расчёта в тексте пояснительной записки в этом случае не приводится.

3.5 Оформление ссылок на литературу

При использовании формул, схем, чертежей, технических характеристик, текстового и другого материала из литературных источников необходимо делать ссылку на литературу, из которой данный материал использован. Ссылки делают с указанием номера источника по списку использованной литературы в конце пояснительной записки.

Номер ссылки проставляется арабскими цифрами в квадратных скобках [3], при ссылке на текст или таблицу указывается страница или таблица, откуда заимствована информация. Например, [5,стр. 11], [3,таблица 1]. Ссылка на источник в виде [3] обычно применяется в тексте лишь в том случае, когда излагаются общие концептуальные понятия, почерпнутые или из источника [3], или об источнике [3], на которое обращается внимание. Например, «В [3] изложена теория работы двигателя».

При ссылке на приложение без сокращения пишется слово «приложение» и его буквенное обозначение, например, «…в приложении В». При ссылке на стандарты и технические условия допускается указывать в скобках или через запятую только обозначение документа и его номер без указания наименования.

3.6 Оформление иллюстраций

Иллюстрации (схемы, чертежи, эскизы, графики) могут располагаться по тексту записки или в её конце, в приложении. Все размещаемые по тексту иллюстрации нумеруют последовательно в пределах одного раздела записки арабскими цифрами через точку. Например, рисунок 1.1, рисунок 1.2 и т.д., где первая цифра обозначает номер раздела (в данном случае первый), вторая, после точки, обозначает порядковый номер рисунка в разделе (в данном случае, рисунки номер 1 и 2).

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначение приложения. Например, Рисунок А.3. Каждый рисунок должен иметь подрисуночную надпись, содержащую наименование и пояснительные данные.

Слово «Рисунок» и наименование помещают в нижней части рисунка после пояснительных данных и располагают по центру. Пример обозначения:

Рисунок 1.2 – кинематическая схема поршневого двигателя

На технических рисунках следует изображать изделия, детали, сборочные единицы, механизмы и т. д. Технических рисунки следует выполнять упрощенно по сравнению с рабочими чертежами, т. е. приводить изображение одного вида изделия, опустить маловажные детали в тексте, которые в тексте не упоминаются, опустить знаки точности обработки и чистоты, оставить основные размеры (габаритные).

Для облегчения описания изделия его составные части следует на рисунке нумеровать. Номера позиций этих составных частей в пределах данной иллюстрации (за исключением повторяющихся позиций) располагаются на рисунке в возрастающем порядке по часовой стрелке.

Нумерацию производят арабскими цифрами. Обозначать позиции надписями не рекомендуется. Номер, присвоенный составной части изделия, допускается, при необходимости, сохранять в пределах всей пояснительной записки. При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита. Указанные данные наносят на иллюстрациях согласно ГОСТ 2.109. Ссылки на иллюстрации дают по типу: «…в соответствии с рисунком 2», при сквозной нумерации «… в соответствии с рисунком 1.2» при нумерации в пределах раздела.

3.7 Построение таблиц

Цифровой материал оформляют в виде таблиц (рисунок 3.1). Заголовки граф и строк таблиц начинаются с прописных букв, а подзаголовки – со строчных, если они составляют одно предложение с заголовком. Если подзаголовки имеют самостоятельное значение, то их начинают с прописной буквы. Заголовки и подзаголовки указывают в единственном числе. Диагональное деление головки таблицы не допускается. Высота строк таблицы должна быть не менее 8 мм.

Таблицы слева, справа и снизу ограничивают линиями. Горизонтальные и вертикальные линии в таблице допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Головка таблицы должна быть отделена линией от остальной части таблицы.

Таблица __________ - _________________

номер таблицы наименование таблицы

головка	Заголовок граф
головка	подзаголовок	подзаголовок
строки
строки

Боковик (графа для заголовка) графы

Рисунок 3.1

Таблицу, в зависимости от её размера помещают под текстом, в котором впервые дана ссылка на неё, или на следующей странице, а, при необходимости, в приложении к документу. Допускается помещать таблицу вдоль длинной стороны листа пояснительной записки. При переносе таблицы на другой лист головку таблицы повторяют и над ней указывают слова «Продолжение таблицы».

Если в пояснительной записке две и более таблицы, то после слова «Продолжение» указывают порядковый номер таблицы.

Тематический заголовок помещают только над первой частью таблицы. Если в конце страницы таблица прерывается и её продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят. Графу «Номер по порядку» в таблицу включать не допускается. Нумерация граф таблицы допускается в тех случаях, когда в тексте документа имеются ссылки на них, при делении таблицы на части, а так же при переносе части таблицы на следующую страницу.

Если все показатели, приведённые в графах таблицы, выражены в одной и той же единице физической величины, то её обозначение необходимо помещать над таблицей справа в соответствии с рисунком 2, а при делении таблицы на части – над каждой её частью. Если числовые значения величин в графах таблицы выражены в разных единицах физической величины, их обозначения указывают в подзаголовке каждой графы. Обозначения, приведённые в заголовках граф таблицы, должны быть пояснены в тексте или графическом материале документа.

Все таблицы, если их несколько, должны быть пронумерованы арабскими цифрами в пределах раздела. Над левым верхним углом таблицы помещают надпись «Таблица» с указанием порядкового номера таблицы. Например: «Таблица 3.2».

Таблица 3.2

Наименование показателей	Норма	Фактически
Плотность, кг/ м3	6,3…8,5	7,1…9,2
Глубина, м	500	683

Рисунок 3.2

Слово «Таблица» при наличии тематического заголовка, пишется над заголовком.

На все таблицы в тексте должны быть ссылки, при этом слово «таблица» в тексте пишут полностью, если таблица не имеет номера, и если имеет номер: «…в таблице 3.1»

3.8 Составление списка литературы

При выполнении ВКР все используемые литературные и фондовые источники сводятся в общий список, который приводится в конце пояснительной записки, перед приложением. В перечень литературы включают: все использованные учебные пособия, справочники, каталоги, ценники, прейскуранты, нормали, ОСТы, ГОСТы, инструкции, альбомы чертежей и т. д.

Список литературы нумеруют арабскими цифрами. После фамилии авторов ставят его инициалы, полное название книги, место издания, издательство, год издания, количество страниц.

Примеры библиографического описания наиболее часто используемой при дипломном проектировании технической литературы представлены в списке литературы.

3.9 Приложения

В приложениях в пояснительной записке должны помещаться материалы вспомогательного характера, которые при включении их в основную часть текста загромождают его. К таким материалам относят спецификации таблицы справочного и вспомогательного характера, таблицы исследований, карты технологического процесса.Приложения должны располагаться в порядке появления ссылок на них в тексте основных разделов. Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «ПРИЛОЖЕНИЕ» и его обозначения.

4 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ГРАФИЧЕСКОЙ

ЧАСТИ ВКР

4.1 Оформление чертежей

Чертежи выполняются в соответствии с требованиями единой системы конструкторской документации (ЕСКД) на 2…3 листах формата А1 (591х840 мм) Чертежи выполняются карандашом на белой чертёжной бумаге стандартного формата в масштабе, принятом в машиностроительном черчении в соответствии с ГОСТ 2.109 – 73 «Основные требования к чертежам».

Каждый чертёж должен иметь основную надпись (штамп). Для всех чертежей установлены единые надписи и форма спецификации. Основной штамп может располагаться вдоль как большей, так и меньшей стороны листа. Содержание штампов, их размеры должны соответствовать форме, приведённом в приложении Б.

Допускается выполнение чертежей с использованием специальных программных продуктов (AutoCAD, Компас и др.) и распечатывать с использованием специализированной техники.

Для сборочных чертежей составляется спецификация по ГОСТ 2.108 – 68 на отдельных листах белой бумаги (или ватмана) формата А4.

При составлении спецификаций к дипломным проектам на отдельных листах их можно выполнить по установленной форме на обычной писчей бумаге и подшивать в пояснительную записку.

Форма и порядок составления спецификации подробно освещены в литературе [6]. Основные размеры штампов на листах графики и спецификации, а так же примеры их заполнения приведены в приложении Б.

4.2 Содержание чертежей

Конкретное содержание каждого листа графического материала определяется заданием на дипломный проект и согласуется с руководителем.

Примерное содержание графического материала приведено в приложении .

4.3 Оформление основной надписи на чертежах и листах пояснительной записки

На каждом листе пояснительной записки выполняется рамка, отстоящая с левой стороны на расстоянии 20 мм и по 5 мм с трёх других сторон. В правом нижнем углу листов пояснительной записки располагают основные надписи (штампы).

Основная надпись выполняется по ГОСТ 2.104 – 68.

Рамку и основную надписи выполняют сплошными основными линиями. Содержание, расположение и размеры граф основных надписей для чертежей и схем должны соответствовать форме 1, а в текстовых документах (пояснительной записке) – формам 2 и 2а, изображённым соответственно на рисунках Б.1, Б.3, Б.2 (Приложение Б).

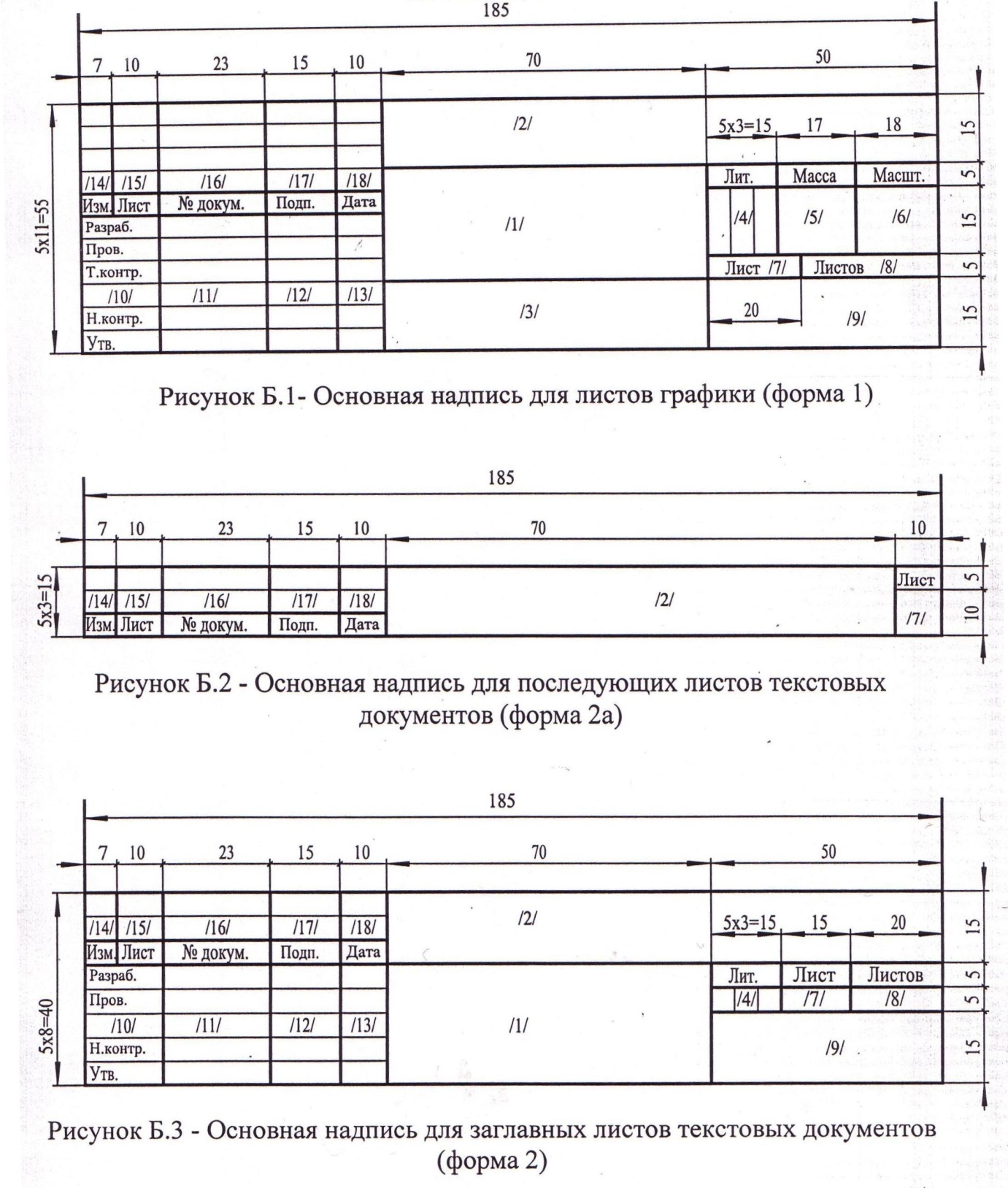

В графах основной надписи (номера граф на формах показаны на рисунках Б.1, Б.2, Б.3 в скобках) указывают:

Графа 1 – наименование изделия в именительном падеже единственного числа, порядок слов прямой, а также наименование документа, если этому документу присвоен шифр.

Графа 2 – обозначение документов по ГОСТ 2.201 – 80.

Графа 3 – обозначение материала детали (графу заполняют только на чертежах деталей).

Графа 4 – литера, присвоенные данному документу по ГОСТ 2.103 – 68 (графу заполняют последовательно, начиная с крайней левой клетки).

В зависимости от стадии разработки конструкторской документации присваивают следующие литеры:

П – техническое предложение,

Э – эскизный проект,

Т – технический проект,

О – рабочая документация опытного образца,

А – рабочая документация установочных серий,

Б – рабочая документация установившегося серийного и массового производства,

Н – конструкторская документация индивидуального производства для разового изготовления одного или нескольких изделий.

При выполнении дипломных проектов в графе «Литера» необходимо указывать:

ТДП – технический дипломный проект.

Графа 5 – масса изделий ( в кг) по ГОСТ 2.109.73

Графа 6 – масштаб (проставляется в соответствии с ГОСТ 2.302 – 68 и ГОСТ 2.109 – 73).

Графа 7 – порядковый номер листа.

Графа 8 – общее количество листов документа (графу заполняют только на первом листе).

Графа 9 – наименование или различительный индекс предприятия, выпускающего документ – наименование СПО, цикловой комиссии, специальности, обозначение номера группы (МТ Тюм ТНГУ, ТиР, РПО – 07 – 11 – 1)

Графа 10-13 – фамилии, подписи, даты. В дипломном проекте заполняют графы: «Разработал», «Проверил», «Н. контр.».

Графа 14-18 – графы таблицы измерений, которые заполняются в соответствии с требованиями ГОСТ 2.503 – 74.

4.4 Спецификация чертежей

Спецификацию относят к текстовым документам. Её составляют на каждую сборочную единицу на отдельных листах ватмана или писчей бумаги формата А4 (210х297). Основную надпись на первом листе спецификации выполняют по форме 2 (рисунок Б.3 приложения Б)

Графы основной надписи спецификации пронумерованы так же, как и графы основной надписи чертежа. Соответственно сохраняется и содержание в графах.

4.5 Обозначение (шифр) чертежей

ГОСТ 2.201 – 80 устанавливает единую обезличенную классификационную систему обозначения изделий основного и вспомогательного производства и их конструкторских документов для всех отраслей промышленности при разработке, изготовлении, эксплуатации и ремонте.

Обозначение должно быть присвоено каждому изделию. Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа детали или спецификации).

Структура обозначения изделия и основного конструкторского документа включает в себя четырёхзначный код организации – разработчика, шестизначный код классификационной характеристики и трёхзначный регистрационный номер:

ХХХХ ХХХХХХ ХХХ

Код организации-разработчика__________

Код классификационной характеристики __________

Порядковый регистрационный номер _______________________

Код организации-разработчика назначается по кодификатору организации- разработчика. Для учебного заведения это может быть номер специальности (например, 150411)

Код классификационной характеристики присваивают изделию и конструкторскому документу по классификатору ЕСКД. Структура кода должна включать класс, подкласс, группу, подгруппу и вид изделия:

ХХ Х Х Х Х

Класс ___________________________

Подкласс_______________________________

Группа ____________________________________

Подгруппа _________________________________________

Вид ___________________________________________________

Две последние цифры классификатора характеристики (подгруппа и вид) студенту необходимо обозначить самостоятельно, предварительно составив для разрабатываемой конструкции собственный классификатор по этим двум позициям.

Порядковый регистрационный номер детали присваивают по классификационной характеристике от 001 до 999.

С учётом вышесказанного, обозначение изделия принимает вид 150411.011.110.016.

где (справа налево)

016 – номер детали (например, вал подъёмный),

0 – номер вида отсутствует,

1 – номер подгруппы,

1 – номер группы,

1 – номер подкласса,

01 – номер класса,

***** – номер специальности.

Обозначение несоосного конструкторского документа должно состоять из обозначения изделия и шифра документа, установленного стандартами ЕСКД (например, «СБ», «ТУ» и т. д.)

ХХХХ.ХХХХХХ.ХХХ. ХХХ

Обозначение изделия___________________

Шифр документа_________________________________________

В шифре документа должно быть не более четырёх знаков, включая номер части документа.

Структура обозначения изделия другого исполнения по отношению к базовому имеет вид:

ХХХХ.ХХХХХХ.ХХХ ХХ

Базовое обозначение _________________

Порядковый номер исполнения _____________________________

ПРИЛОЖЕНИЕ А

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное
образовательное учреждение высшего образования

«ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ»

МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ

Отделение «Машиностроение и переработка нефти»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЕ

НА ТЕМУ: _________________________________________________________________ _________________________________________________________________________________________________________________________________________________________________________________________________________________________________

ШИФР: ______________________________________________________________________________________________________________________________________________________

КОНСУЛЬТАНТ РУКОВОДИТЕЛЬ:

ПО РАЗДЕЛУ ______________________________

ЭКОНОМИКИ _______________________________

( Ф. И. О.)

_________________ РАЗРАБОТЧИК:

_________________ ГРУППЫ _______

_______________________________

_______________________________

( Ф. И. О.)

ДИПЛОМНЫЙ ПРОЕКТ ДОПУЩЕН К ЗАЩИТЕ В ГАК

ПРЕДСЕДАТЕЛЬ ЦК ______________ / _____________/

ВКР ЗАЩИЩЕНА С ОЦЕНКОЙ ____

СЕКРЕТАРЬ ГАК ______________________________

Тюмень 20__ г

ПРИЛОЖЕНИЕ Б

ЛИТЕРАТУРА

1. Рогов, В. А. Технология машиностроения. Штамповочное и литейное производство : учебник для среднего профессионального образования / В. А. Рогов, Г. Г. Позняк. — 2-е изд., испр. и доп. — Москва : Издательство Юрайт, 2023. — 319 с. — (Профессиональное образование). — ISBN 978-5-534-12327-2. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/518122

2. Ярушин, С. Г. Технологические процессы в машиностроении : учебник для среднего профессионального образования / С. Г. Ярушин. — Москва : Издательство Юрайт, 2023. — 564 с. — (Профессиональное образование). — ISBN 978-5-534-15254-8. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/513535

3. Технология машиностроения : учебник и практикум для среднего профессионального образования / А. В. Тотай [и др.] ; под общей редакцией А. В. Тотая. — 2-е изд., испр. и доп. — Москва : Издательство Юрайт, 2023. — 241 с. — (Профессиональное образование). — ISBN 978-5-534-09041-3. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/511787

4. Рахимянов, Х. М. Технология машиностроения: сборка и монтаж : учебное пособие для среднего профессионального образования / Х. М. Рахимянов, Б. А. Красильников, Э. З. Мартынов. — 2-е изд. — Москва : Издательство Юрайт, 2023. — 241 с. — (Профессиональное образование). — ISBN 978-5-534-04387-7. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/514793

5. Резание материалов. Режущий инструмент в 2 ч. Часть 1 : учебник для среднего профессионального образования / А. Г. Схиртладзе [и др.] ; под общей редакцией Н. А. Чемборисова. — Москва : Издательство Юрайт, 2023. — 263 с. — (Профессиональное образование). — ISBN 978-5-534-02278-0. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/513946

6. Резание материалов. Режущий инструмент в 2 ч. Часть 2 : учебник для среднего профессионального образования / С. Н. Григорьев [и др.] ; под общей редакцией Н. А. Чемборисова. — Москва : Издательство Юрайт, 2023. — 246 с. — (Профессиональное образование). — ISBN 978-5-534-02276-6. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/514503

Учебное издание

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА

Выпускная квалификационная работа: Методические указания по выполнению ВКР по специальности 15.02.08 Технология машиностроения очной формы обучения )/ сост. И.А. Жгурова; Тюменский индустриальный университет. – 1 изд., - Тюмень: Издательский центр БИК, ТИУ, 2024. – 24 с. – Илл.6, табл. 3, библ. 14 назв.

Составитель

Жгурова Ирина Алексеевна,

преподаватель высшей квалификационной категории

Ответственный редактор: Т.Ю. Ежижанская, методист отделения МиПН

в авторской редакции

Подписано в печать ……….. Формат ……... Усл. печ. л. 2,0

Тираж 30 экз. Заказ № ____

Библиотечно-издательский комплекс

федерального государственного бюджетного образовательного учреждения высшего образования

«Тюменский индустриальный университет».

625000, Тюмень, ул. Володарского, 38.

Типография библиотечно-издательского комплекса

625039, Тюмень, ул. Киевская, 52.
