Методическое пособие для обучающихся профессии 19601 "Швея", на тему "Машинные швы"

Федеральная служба исполнения наказаний

Федеральное казенное профессиональное

образовательное учреждение №171

МАШИННЫЕ ШВЫ

Методическое пособие для обучающихся

по профессии 19601 «ШВЕЯ»

Разработал: Перминов Олег Федорович

Мастер производственного обучения, преподаватель-совместитель.

Соликамск, 2019

Тема: Машинные швы.

Цель работы: закрепить теоретические знания по видам машинных швов и технологии их выполнения; научиться выполнять машинные швы.

Задачи:

1. Познакомить с процессом образования машинной строчки и заправкой верхней и нижней ниток в швейной машине.

2. Выучить разновидности швов.

3. Научиться выполнять швы разными способами.

Тип урока: урок открытия новых знаний, обретения новых умений и навыков.

Методы и приемы: лекция, беседа, просмотр видео- и фото-материалов.

Оборудование и материалы: фото и видео материалы; швейные универсальные машины; парогенератор и утюг, методические рекомендации по выполнению машинных швов; образцы машинных швов; гладкокрашеная хлопчатобумажная или шерстяная ткань средней толщины размерами 18 х 35 см, полоска тонкой ткани размерами 3 х 25 см., нитки.

Литература: «Оборудование швейного производства» учебник для учащихся среднего профессионального образования /В. Я. Франц.- 4-е изд., испр. - М.: Издательский центр «Академия», 2010. – 448 стр.

Содержание работы

1. Для закрепления теоретических знаний ответить на вопросы тестов и выбрать правильный вариант ответа.

2. Изучить процесс образования машинной строчки и заправку

верхней и нижней ниток в швейной машине.

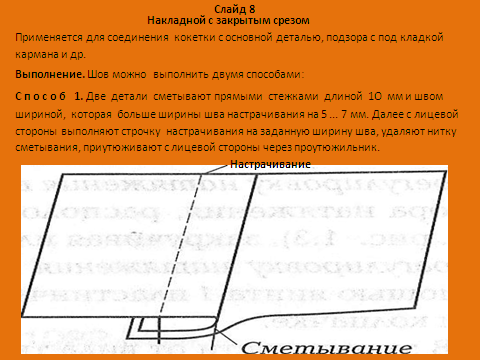

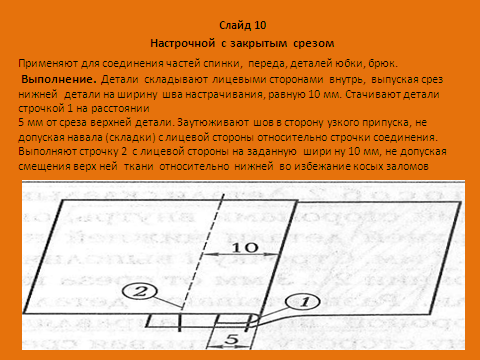

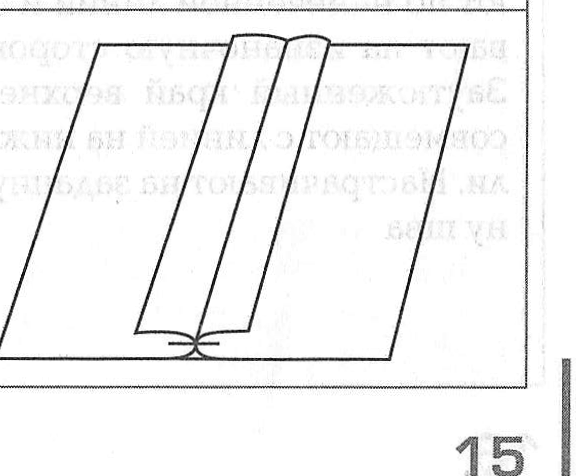

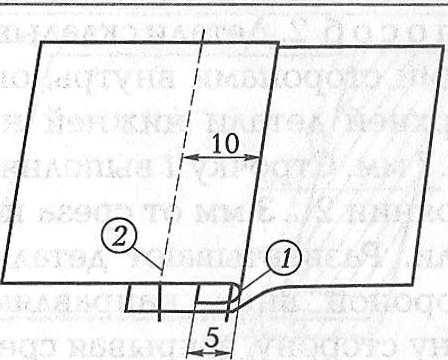

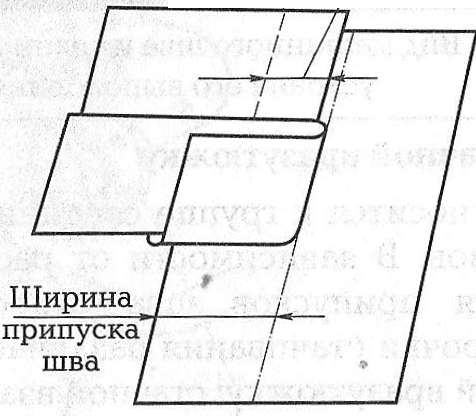

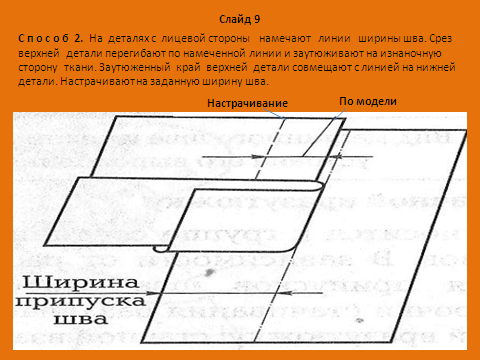

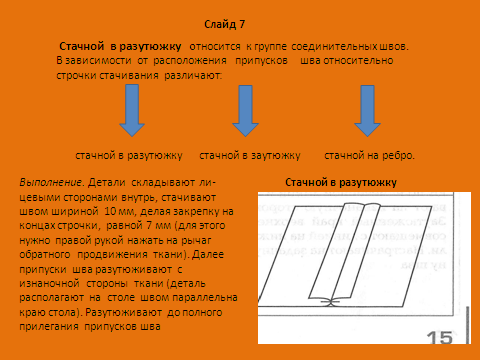

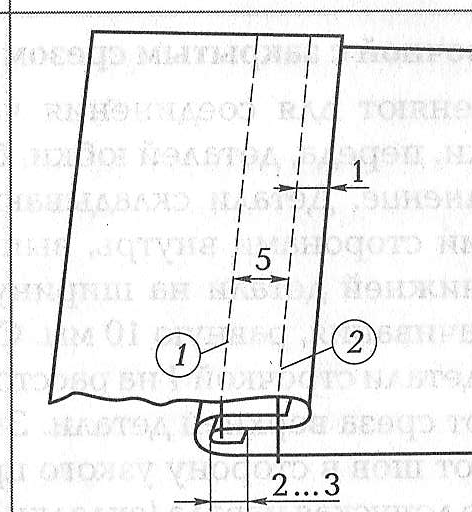

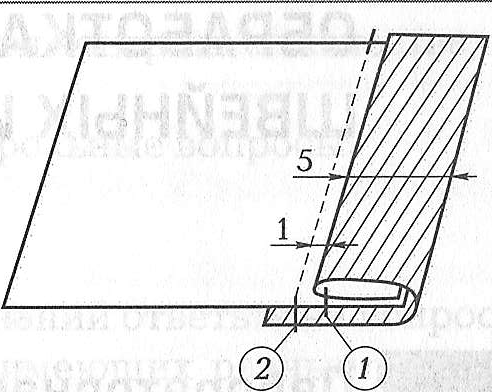

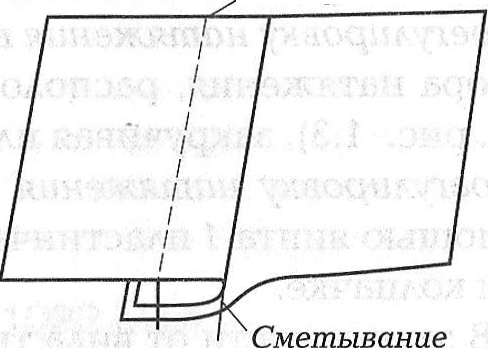

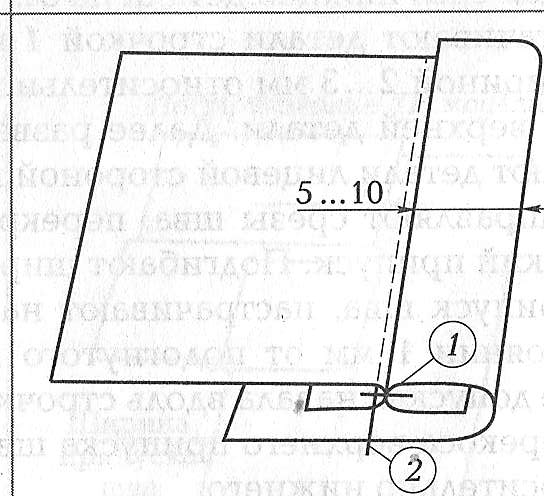

3. Выполнить машинные швы: стачной в разутюжку, накладной с закрытым срезом, настрочной с закрытым срезом, запошивочный, шов в подгибку с закрытым срезом, обтачной в сложную рамку.

4. Ответить на контрольные вопросы.

Порядок выполнения работы:

Выберите правильный вариант ответа на вопросы тестов.

При выполнении работы необходимо руководствоваться методическими рекомендациями по заправке верхней и нижней

ниток, выполнению швов.

Соединение деталей изделия на швейной машине происходит с помощью переплетающихся ниток: нитки иглы А и нитки челнока Б

I II III IV

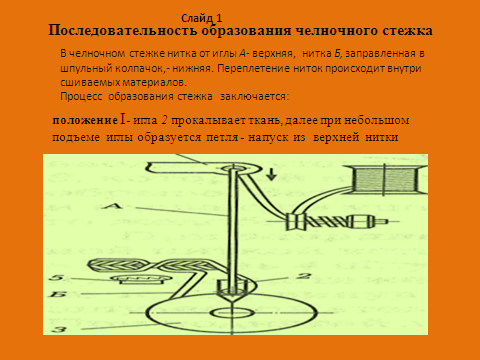

Рисунок 1. Последовательность образования челночного стежка

(рис. 1.). В челночном стежке нитка от иглы А- верхняя, нитка Б, заправленная в шпульный колпачок, - нижняя. Переплетение ниток происходит внутри сшиваемых материалов.

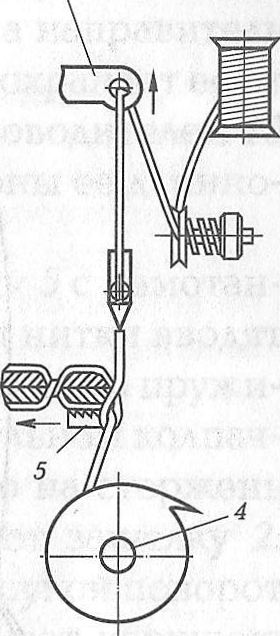

Процесс образования стежка заключается в следующем (см. рис. 1.2):.

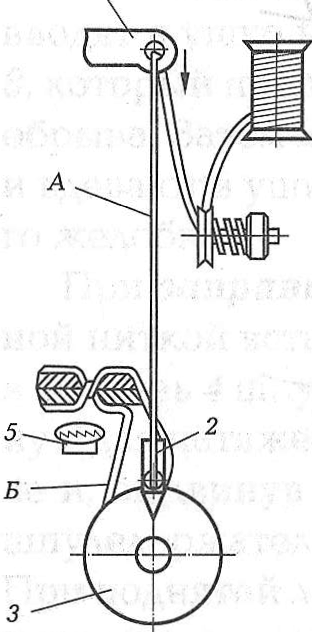

положение I- игла 2 прокалывает ткань, далее при небольшом подъеме иглы образуется петля - напуск из верхней нитки (см. рис. 1.2,);

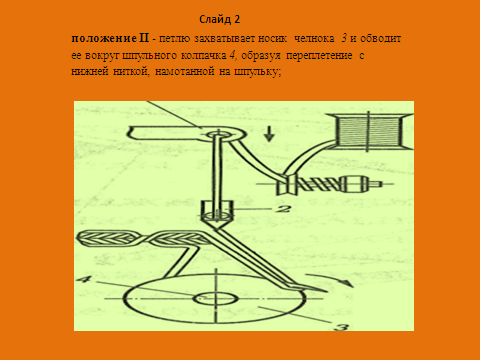

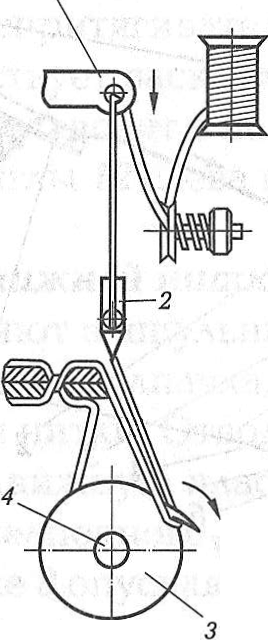

положение II - петлю захватывает носик челнока 3 и обводит ее вокруг шпульного колпачка 4, образуя переплетение с нижней ниткой, намотанной на шпульку (см. рис. 1. 2, II);

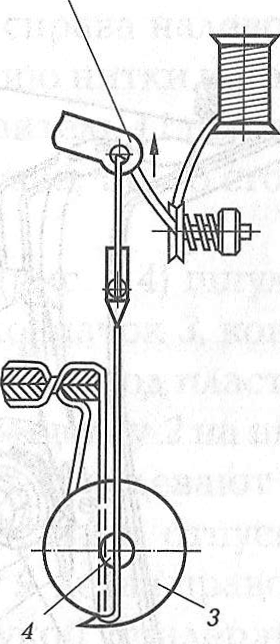

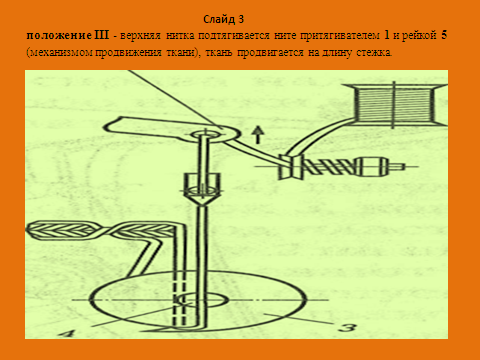

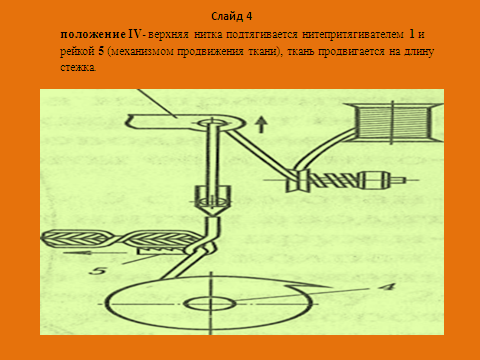

положения III и IV- верхняя нитка подтягивается нитепритягивателем 1 и рейкой 5 (механизмом продвижения ткани), ткань продвигается на длину стежка (см. рис. 1., положения III и IV).

Методические рекомендации:

Для выполнения строчек на швейной машине необходимо заправить верхнюю и нижнюю нитки.

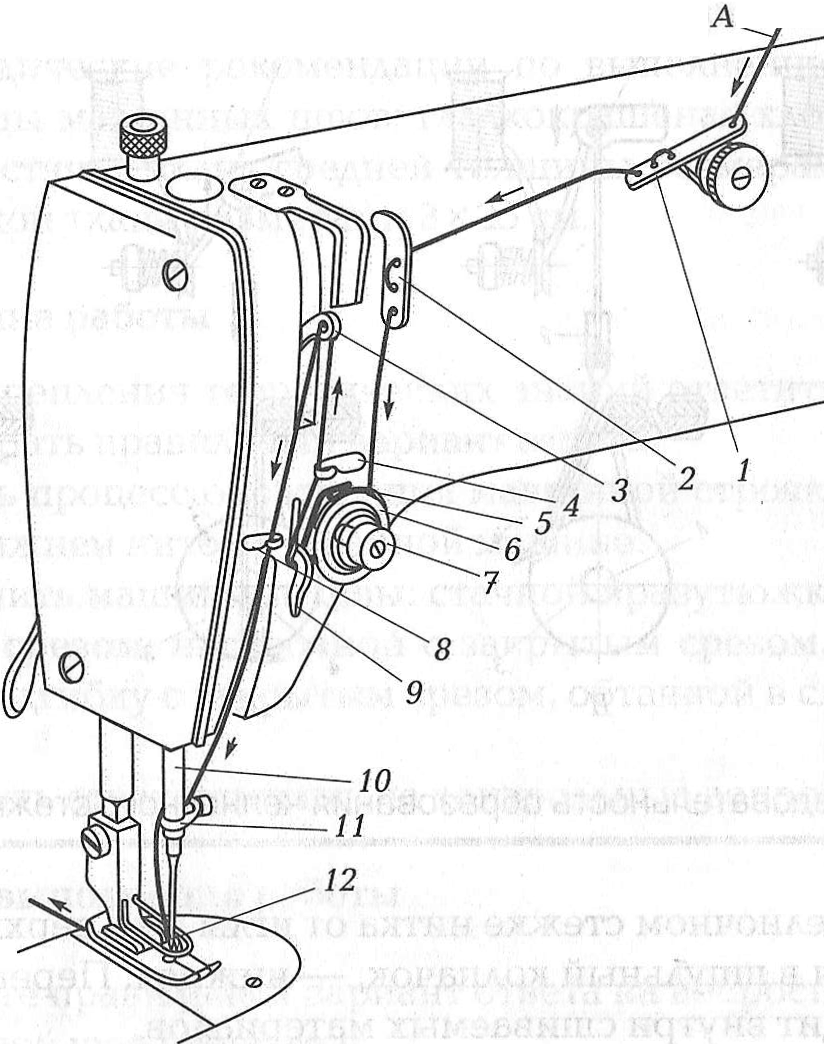

При заправке верхней нитки А (рис. 2.) от бобины или катушки, расположенной на бобинодержателе или рукаве машины, конец нитки проводят через отверстия направителей 1 и 2, изменяющих горизонтальное положение нитки в вертикальное, и подают в регулятор натяжения между двумя металлическими шайбами 6. Далее нитку заводят за пружину 5, компенсирующую излишнюю подачу нитки,

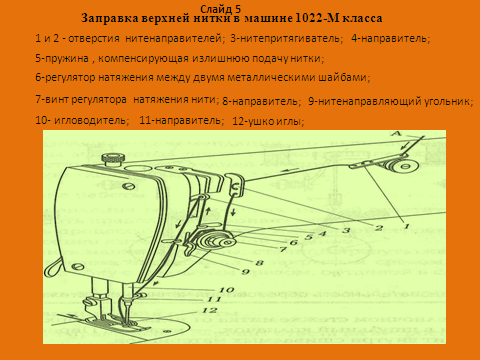

Рис. 2. Заправка верхней нитки в машине 1022 класса.

Рис. 3. Заправка нижней нитки в машине 1022 класса.

затем за нитенаправляющий угольник 9, в направитель 4 и вводят в ушко нитепритягивателя 3 справа налево, за направитель

8, который препятствует раскачиванию нитки и предохраняет ее от обрыва. Затем нитку вводят в направитель 11 под игловодителем 10 и вдевают в ушко иглы 12 слева направо, т.е. со стороны ее длинного желобка.

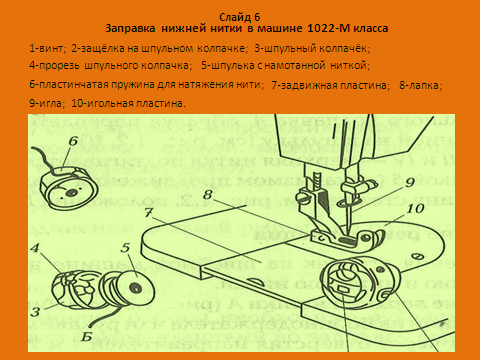

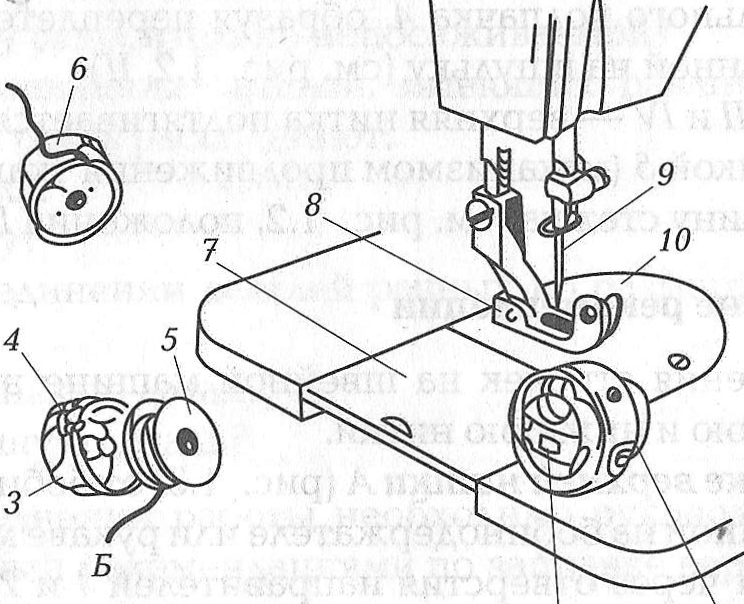

При заправке нижней нитки Б (рис. 1.4) шпульку 5 с намотанной ниткой вставляют в шпульный колпачок 3, конец нитки вводят в прорезь 4 шпульного колпачка, заводят под пластинчатую пружину б для натяжения нитки. Отводят защелку 2 на шпульном колпачке и, выдвинув задвижную пластину 7, надевают его на стержень шпуледержателя челночного устройства и отпускают защелку 2. При поднятой лапке 8 опускают иглу 9, делая правой рукой поворот махового колеса, при этом левой рукой придерживают верхнюю нитку с помощью которой и выводят наверх нижнюю нитку через отверстие в игольной пластине 10.

Для получения качественного стежка следует выполнить:

регулировку натяжения верхней нитки с помощью винта 7 регулятора натяжения, расположенного на головке швейной маши ы (см. рис. 1.3), закручивая или ослабляя его;

регулировку натяжения нижней нитки осуществляют также с помощью винта 1 пластинчатой пружины б (см. рис. 1.4) на шпульном колпачке.

В зависимости от вида ткани и назначения шва следует отрегулировать длину стежка строчки. Для этого на стойке швейной машины имеется рычаг или винт с указанием длины стежка.

После проверки качества строчки можно приступить к выполнению машинных швов, руководствуясь методическими рекомендациями, приведенными в табл. 1.

Методические рекомендации по выполнению машинных швов.

После выполнения работы ответьте на контрольные вопросы.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Какие из выполненных машинных швов относятся к соединительным?

2. Чем отличается накладной шов с закрытым срезом от настрочного?

3. Чем отличается выполнение швов (способ 1) накладного с закрытым срезом от запошивочного?

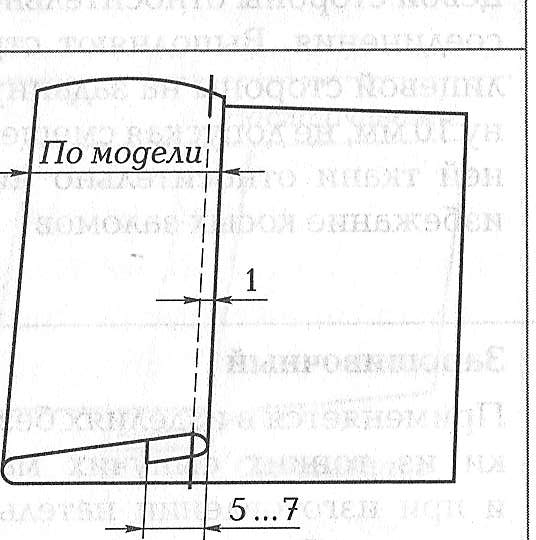

4. Почему образуются косые заломы при застрачивании низа швом в подгибку с закрытым срезом?

5. Что общего в выполнении швов обтачного в сложную рамку и

окантовочного с открытым срезом?

6. Чем отличается выполнение швов обтачного в сложную рамку и окантовочного с открытым срезом?
