Методическое пособие к лабораторной работе "ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ВЛАЖНОГО ВОЗДУХА"

Лабораторная работа

ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ВЛАЖНОГО ВОЗДУХА

И РАСЧЕТ УДЕЛЬНОГО РАСХОДА ВОЗДУХА И ТЕПЛА НА СУШКУ

Цель работы: определить температуру и относительную влажность воздуха с помощью психрометра Августа. Пользуясь диаграммой состояния влажного воздуха (I-х диаграммой), найти остальные параметры воздуха и для заданного режима сушки графическим методом определить удельный расход воздуха и тепла на сушку Необходимое оборудование и материалы

1. психрометр Августина;
2. I-х диаграмма состояния влажного воздуха (диаграмма Рамзина)

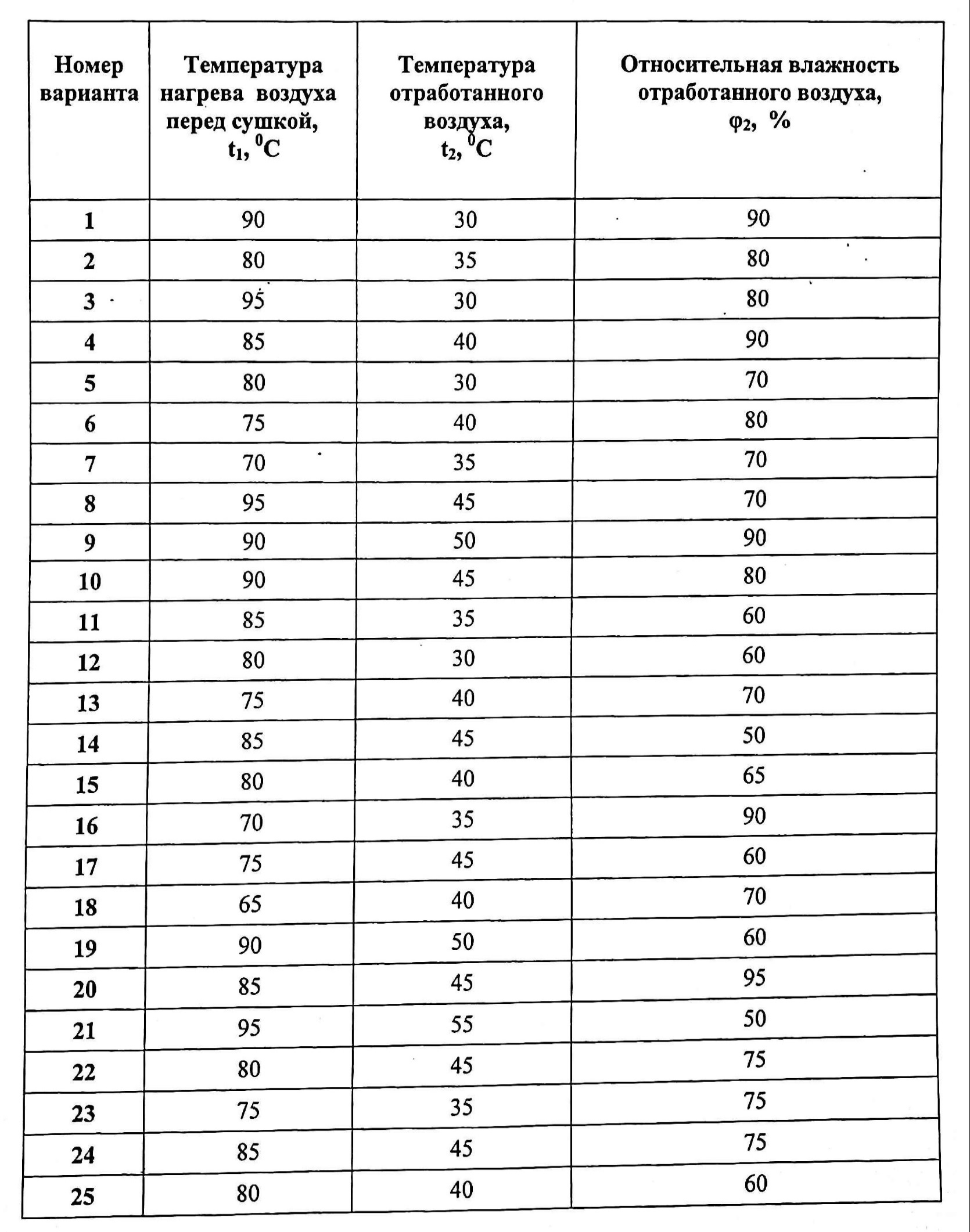

Методичка и порядок проведения работы: 1.Определить температуру сухого и мокрого термометров (t_c и t_m) психрометра Августина менее 3-х раз через 10–15 минут; вычислить среднее значение; результаты занести в таблицу 1. 2. По полученным данным с помощью психрометрической таблицы найти относительную влажность свежего воздуха (φ₀) 3. На диаграмме состояния влажного воздуха (I-х диаграмме) найти точку А, соответствующую состоянию свежего воздуха, и снять его энтальпию и влагосодержание (I₀ и х₀). Полученные данные занести в таблицу 4. Из таблицы исходных данных для заданного варианта выписать параметры режима сушки. Графически изобразить процесс нагрева воздуха (АВ) и процесс изменения его параметров при сушке (ВС). Определить с помощью I-х диаграммы состояния воздуха параметры нагретого воздуха, состоянию которого соответствует точка В (х₁‚ I₁, φ₁), и отработанного воздуха, которому соответствует точка С (х₂‚ I₂).

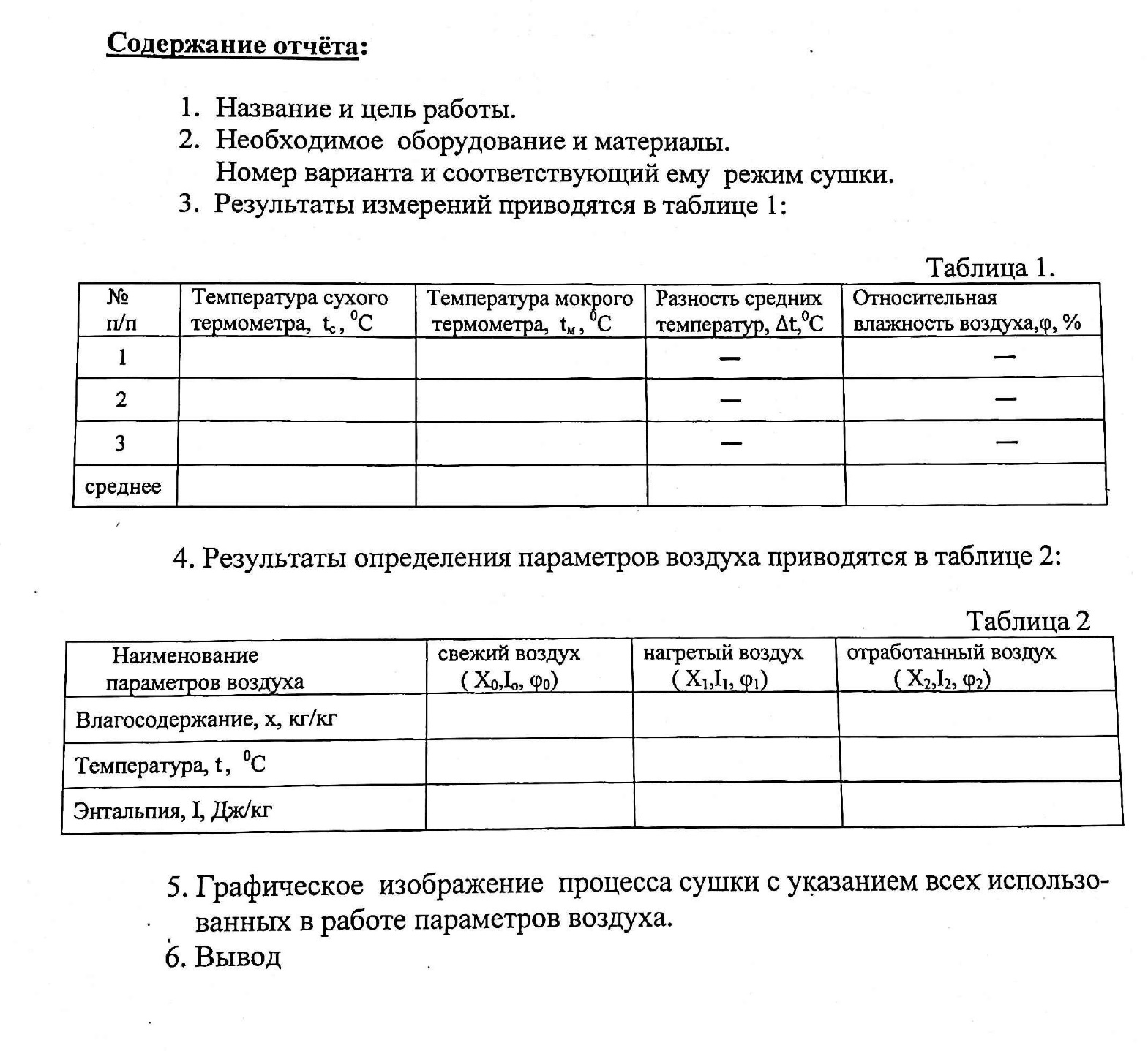

Полученные данные занести в таблицу 2.
5. Рассчитать удельный расход воздуха и тепла на сушку. Расчетные формулы для обработки данных:

1. Удельный расход воздуха на сушку:

где х₂ - влагосодержание отработанного воздуха кг/кг
х₀ - влагосодержание свежего воздуха, кг/кг воздуха.

1. Удельный расход тепла на сушку:

где I₂ - энтальпия отработанного воздуха, Дж/кг
I₀-энтальпия свежего воздуха, Дж/кг.
