Методическая разработка урока по теме: «Кривошипно-шатунный механизм»

Структурная часть

Деятельность преподавателя

Деятельность учащихся

Цели

1. Организационный момент – 1 мин.

Приветствует учащихся, отмечает в журнале отсутствующих.

Учащиеся приветствуют преподавателя, командир помогает преподавателю отметить отсутствующих.

Подготовка учащихся к работе на занятии, включение учащихся в деловой ритм.

2. Актуализация опорных знаний через опрос учащихся – 4 мин.

Ребята, скажите, пожалуйста:

- рабочий цикл четырехтактного дизельного двигателя.

Учащиеся отвечают на заданные преподавателем вопросы.

Выяснение степени ознакомления с устройством автомобиля.

3.

Мотивация учебной деятельности – 1 мин.

Итак, ребята, мы с вами вспомнили, что такое рабочий цикл четырехтактного дизельного двигателя.

Учащиеся внимательно слушают преподавателя.

Организация внимания учащихся, обеспечение восприятия нового материала.

4. Изучение нового материала – 25 мин.

Тема нашего занятия: «Кривошипно-шатунный механизм».

Цель, которая будет стоять перед нами — разобраться, как работает кривошипно-шатунный механизм?

Я надеюсь, что ответ на этот вопрос вы найдете в течение нашего занятия.

«Ребята, а как Вы думаете каково назначение кривошипно-шатунного механизма?»

Кривошипно-шатунный и газораспределительный механизмы обеспечивают рабочий цикл (работу) двигателя.

Шатун передаёт усилие от поршня на коленчатый вал двигателя и совместно с валом преобразует поступательное движение поршня во вращательное движение вала. Шатуны изготавливаются из углеродистых сталей легированных марганцем, хромом, никелем, молибденом и др. металлами методом ковки в штампах с промежуточной и финишной термообработкой и обработкой резанием. Шатун является одной из самых нагруженных деталей в двигателе. Шатун состоит из стержня, имеющего двутавровое сечение, поршневой (верхней) и кривошипной (нижней) головок. Для установки на коленчатый вал, нижняя головка выполнена разъёмной и имеет крышку. Так как отверстие в нижней головке шатуна выполняется и обрабатывается в сборе с крышкой, крышки шатунов не взаимозаменяемы и устанавливаются на головку в строго определённом положении. Для правильной установки крышек на них и нижних головках шатунов выбиваются специальные метки. С этой же целью на привалочных плоскостях крышки и головки шатуна могут выполняться соединительные ступеньки (выступы). Крышка крепится к нижней головке шатуна шатунными болтами. Чтобы обеспечить высокую прочность болтов для их изготовления используют специальные стали, особые технологии производства и обработки. Шатуны для одного двигателя не должны отличаться по массе более чем на 2-6 граммов (1 - 1,5% среднего арифметического от суммы масс всех шатунов двигателя).

Коленчатый вал (КВ) через шатун воспринимает усилие от поршня. Крутящий момент, развиваемый на коленчатом валу, через механизмы трансмиссии передаётся на ведущие колёса автомобиля.
Коленчатые валы изготавливаются из высокопрочных легированных углеродистых сталей методом ковки или точным литьём из особого чугуна с шаровидным графитом.
Коленчатый вал состоит из коренных и шатунных шеек, соединяющих их щёк, а также противовесов, переднего носка и заднего фланца. Коренные и шатунные шейки  со щеками и противовесами образуют колено. Для подачи масла к шатунным подшипникам в щеках вала от коренных шеек просверливаются специальные каналы. Каналы снабжаются грязеуловителями. Грязеуловители способствуют дополнительной центробежной очистке масла, поступающего к шатунной шейке, и представляют собой просверленный или отлитый в шатунной шейке горизонтальный или наклонный канал, выходы из которого закрыты заглушками. Смазка шеек вала принудительная под давлением. Места перехода шеек к щёкам называются галтелями. Для уменьшения вероятности поломки вала, галтели делают закруглёнными и по галтели выполняют радиусную канавку глубиной 0,2 – 0,5 мм. Канавка уменьшает напряжения в металле в зоне соединения щеки и шейки. При ремонте коленчатого вала (шлифовке шеек) глубина канавок и радиус закругления галтелей должны быть восстановлены. Коренными шейками вал устанавливают в опорах картера двигателя и закрепляют крышками.Крышки коленчатого вала не взаимозаменяемы и должны устанавливаться на опору только в одном положении. Вал с наибольшим числом опор из возможного их количества называется полноопорным. К шатунным шейкам коленчатого вала крепится шатун. В двигателях с V – образным блоком цилиндров на одну шатунную шейку коленчатого вала может крепиться два шатуна. На одну шатунную шейку может приходиться один или два противовеса. Противовесы служат для разгрузки коренных подшипников от действия моментов, создаваемых центробежными силами от вращающихся частей и сил инерции поступательно движущихся частей. Расположение кривошипов КВ и их число зависит числа и расположения цилиндров двигателя. В табл. 3.1. приведены схемы расположения кривошипов коленчатых валов разных двигателей и указан возможный порядок работы цилиндров двигателей.
Поверхности шеек чугунных коленчатых валов закаливаются токами высокой частоты, а стальных азотируются на глубину до 1,50 мм для придания им прочности и износостойкости (число ремонтов коленчатого вала зависит от глубины закалки его шеек). На передний носок КВ устанавливают шкив привода вентилятора и генератора, зубчатое колесо привода масляного насоса, звёздочку цепи, масляный отражатель и гаситель крутильных колебаний. На задний фланец КВ болтами или гайками через шпильки крепится маховик. Передний носок и задний фланец КВ уплотняется сальниками.

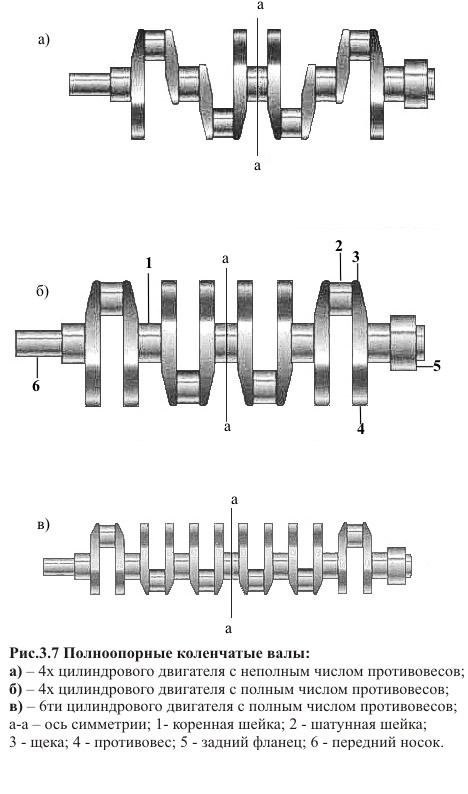

На рис. 3.7. показаны полноопорные валы четырёх и шестицилиндровых двигателей с полным и неполным числом противовесов. Нарис. 3.8. показан фрагмент коленчатого вала V-образного двигателя с маховиком и деталями поршневой и шатунной группы.
Маховик обеспечивает равномерное вращение коленчатого вала при работе двигателя и представляет собой чугунный тщательно сбалансированный диск на обод которого надет стальной зубчатый венец для пуска двигателя от стартера. Маховик устанавливается на задний фланец коленчатого вала (рис. 3.8) в строго определённом положении, для чего болты крепления маховика расположены несимметрично, и центрируется. Для точного центрирования маховика служит бурт самого фланца, либо установочные штифты.
Подшипники коленчатого вала. Подавляющее большинство коленчатых валов двигателей современных автомобилей вращаются в подшипниках скольжения - вкладышах. Коренные вкладыши устанавливаются в опоры и крышки коленчатого вала и центрируются в них с помощью замков. Шатунные вкладыши устанавливаются в постели крышки и нижней головки шатуна. Замок вкладыша представляет собой «усик» шириной до 4,0 мм, отогнутый при изготовлении вкладыша. Основой вкладыша является стальная лента, на которую наносят слой антифрикционного материала (т.е. материала, уменьшающего трение), состоящего из алюминиевого сплава с различным содержанием свинца, олова, сурьмы, кремния и меди. Общая толщина вкладышей современных двигателей 1,0 – 2,5 мм. Во вкладыше выполняется канавка и/или отверстие для подвода масла к шейке коленчатого вала. Вкладыши разных двигателей по составу антифрикционного состава могут сильно отличаться. На рис. 3.8. показаны различные конструкции подшипников скольжения. Заводами изготовителями в запасные части поставляются вкладыши номинального и ремонтного размеров. Ремонтный размер вкладыша выбивается на его тыльной (не рабочей) поверхности.
От осевого перемещения коленчатый вал удерживается упорными подшипниками, выполненными в виде колец или полуколец и устанавливаемых в центральной или задней коренной опоре коленчатого вала. Материал, из которого изготавливаются упорные подшипники, идентичен материалу вкладышей.
Гораздо реже в автомобильном двигателестроении, для коленчатых валов применяют подшипники качения (шариковые, роликовые или игольчатые). Существенным преимуществом подобной конструкции является то, что подшипники качения не требуют смазки под давлением.

Учащиеся записывают название темы занятия.

Учащиеся отвечают на поставленный преподавателем вопрос.

Учащиеся записывают в тетради принцип работы кривошипно-шатунного механизма.

Учащиеся самостоятельно работают с наглядным пособием.

Преподаватель сообщает тему урока и нацеливает учащихся на изучение нового материала.

Изучение нового материала начинается с вопроса: «Каково назначение кривошипно-шатунного механизма?»

Применяется объяснительно-иллюстрированный метод, используются наглядное пособие «Полноопорные коленчатые валы»

5. Закрепление изучаемого материала – 8 мин.

Итак, давайте закрепим материал нашей темы. Я предлагаю вам обратиться к записям в своих тетрадях с целью повторения материала.

Ну, а теперь ответьте на вопрос:

«Как работает кривошипно-шатунный механизм?»

Учащиеся работают со своими тетрадями.

Предполагаемый ответ:
Шатун передаёт усилие от поршня на коленчатый вал двигателя и совместно с валом преобразует поступательное движение поршня во вращательное движение вала.

Самостоятельная работа с тетрадями.

Используется метод контроля (письменная проверка знаний).

6.Обобщение и систематизация изучаемого материала – 2 мин.

Предлагаю рассказать, что нового учащиеся узнали на уроке.

Слушают вопросы, отвечают, делают выводы по изученному материалу.

7.Подведение итогов занятия и оценка деятельности учащихся – 3 мин.

Вначале занятия перед вами был поставлен вопрос: «Как работает кривошипно-шатунный механизм?»

Я надеюсь, что вы уже сможете ответить на этот вопрос. Итак,

1. Какова цель нашего занятия?

2. Достигли ли мы ее?

3. Что нового вы сегодня узнали?

4. Вам понравилось занятие?

Преподаватель делает выводы по результатам занятия, анализирует работу учащихся.

Знакомит с оценками за работу на уроке.

Каждый учащийся высказывает свое мнение по данному вопросу.

Учащиеся отвечают на поставленные преподавателем вопросы.

Учащиеся слушают, анализируют, делают выводы.

Рефлексия

8.Сообщение домашнего задания – 1 мин.

К следующему уроку знать устройство автомобиля.

Учащиеся записывают домашнее задание.

Информация домашнего задания, инструкция по его выполнению.
