Методическое пособие «Узлы, применяемые в туризме»

Муниципальное бюджетное образовательное учреждение «Средняя образовательная школа № 13»

Методическое пособие

«Узлы, применяемые в туризме»

Педагог дополнительного образования

Тупицына Наталья Алексеевна

г. Братск 2017

Узлы – это способы соединения веревок, образования петель и привязывания веревок к различными предметам. Кроме того, узлом называется само соединение веревок.

Узлов существует достаточно много. К туристическим узлам предъявляются определенные требования, продиктованные практикой их применения. Туристические узлы должны: завязываться просто (легко запоминаться); не развязываться самопроизвольно под нагрузкой или после её снятия; не «ползти» при переменных нагрузках; не затягиваться «намертво» без необходимости; соответствовать своему назначению. Кроме того, если есть сомнения в правильности вязания узла, лучше от него отказаться и использовать другой узел, хорошо вам известный. В настоящем пособии включено описание основных узлов и условия их применения.

ВЕРЕВКИ

В настоящее время существует два типа веревок: кручёные и плетеные (веревки кабельного типа). Обычно, при одинаковом материале и одинаковой толщине, крученая верёвка, в сравнении с плетёной, имеет лучшие прочностные и динамические характеристики.

Правда, когда мы привязываем оттяжку палатки к дереву, то вряд ли думаем о прочности веревки, используемой для этих целей. Совсем другое дело, когда речь идет о веревке, которой связываются, скажем, альпинисты во время восхождений и которая используется для страховки. В этом случае ее прочностные характеристики имеют важное значение. Поэтому нелишне будет сказать, что все узлы значительно ослабляют прочность веревки. Например, узел «восьмерка» — на 25%, узел «булинь» — на 30%, ткацкий — на 35%. Другие узлы уменьшают прочность веревки примерно в таких же пределах. Кроме того важно знать, что мокрая веревка снижает свою прочность на 10%, почти на 30% снижается прочность веревок при температурах, близких к 30° мороза.

Диаметр верёвок чаще всего лежит в пределах от 9 до 11 мм. Во время соревнований судейская страховка может производиться 12-, 14- и 16-миллиметровой верёвкой.

Туристы должны знать свойства веревок: диаметр, прочность, вес материала, эластичность,

удлинение при натяжении, срок службы и сроки испытания, условия хранения и применения.

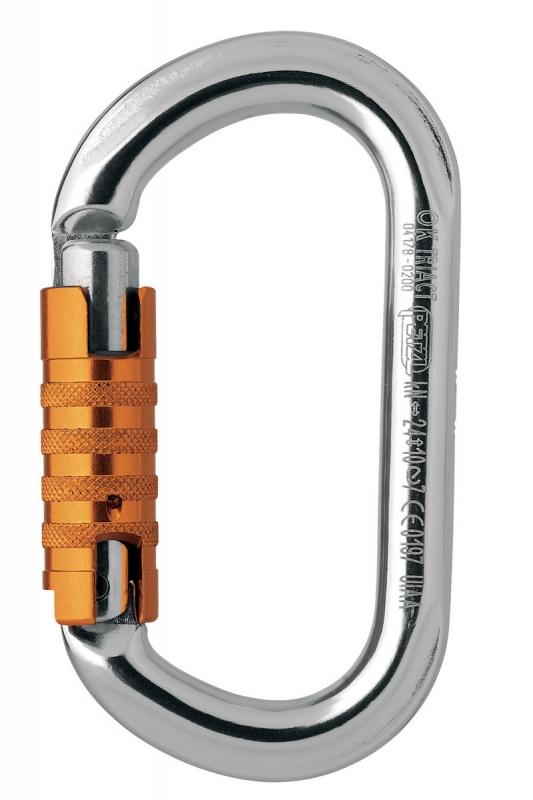

КАРАБИН

Карабин в туризме и скалолазании необходим для быстрого соединения или закрепления верёвок, тросов и элементов снаряжения друг к другу.

Современные карабины изготавливаются из стали и алюминиевых сплавов (дюралюминий), а также титана и пластика.

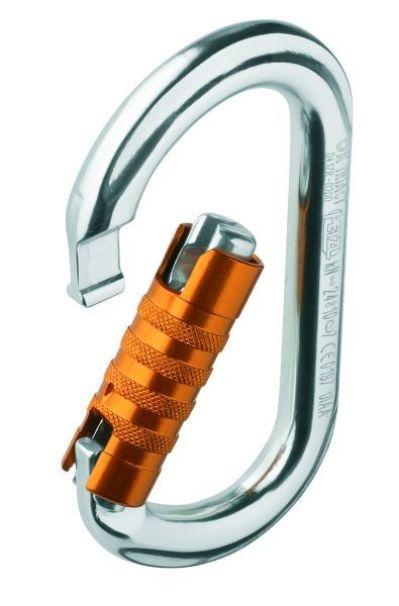

В настоящее время чаще всего используют карабины с автоматической муфтой (байнет). Для отпирания защёлки надо выполнить два действия: сначала повернуть муфту, затем открыть защёлку. Когда вы отпустите защёлку, муфта автоматически запрётся. Несомненный плюс такой муфты в быстром срабатывании, минус в том, что в зимних условиях муфта может примёрзнуть.

К карабинам, как и к другому снаряжению, нужно относиться бережно — от этого зависит ваша жизнь. Не ронять, не царапать на карабинах никаких надписей, не использовать не по назначению, не нагревать.

Карабины, в целом, не требуют специального ухода. Но при работе, особенно на открытом воздухе, подвергаются коррозии и изнашиваются. Поэтому стоит регулярно проверять работоспособность муфт и защёлок и очищать от загрязнений.

Чтобы грамотно вязать узлы, конечно, нужна практика. Тот, кому это нужно, будет тренировками закреплять свои навыки. Ведь не все узлы вяжутся просто. Есть очень удачные узлы, но трудные для запоминания. Вообще, способность вязать узлы очень индивидуальна. Кому-то несложный узел придется долго запоминать, а кто-то узел со сложным рисунком будет вязать с первого раза.

УЗЛЫ, ПРИМЕНЯЕМЫЕ В ТУРИЗМЕ.

Все узлы можно разделить на три группы:

1. Узлы для завязывания веревок

- для связывания веревок одного диаметра (ткацкий, прямой);

- для связывания веревок различного диаметра (академический, брам-шкотовый);

2) Узлы грудной обвязки (проводники, восьмерка- проводник, булинь, грудная обвязка);

3) Вспомогательные узлы (удавка, схватывающий, Бахмана, стремя)

Узлы для завязывания веревок одного диметра.

Ткацкий узел.

Ползёт при переменных нагрузках, сильно затягивается. Две веревки, одинаковые по диаметру, наложить друг на друга. Завязать поочередно с обеих сторон контрольные узлы. Стянуть узлы, на концах сделать контрольные узлы.

Прямой узел

Самопроизвольно развязывается ("ползёт"), поэтому использование без контрольных узлов недопустимо.

Есть два способа вязания «Прямого» узла:

1. Сделать петлю одной веревкой, добавить обороты второй веревкой. Для завязки контрольных узлов оставить концы веревок длиной от 15 до 20 см. Если узел выполнен правильно, ходовые концы выходят только снизу или только сверху.

2. Наложить две веревки друг на друга, завязать в разные стороны два простых узла. После этого завязать на концах контрольные узлы. Если концы завязать в одну сторону, получится «Бабий узел».

Для связывания веревок различного диаметра

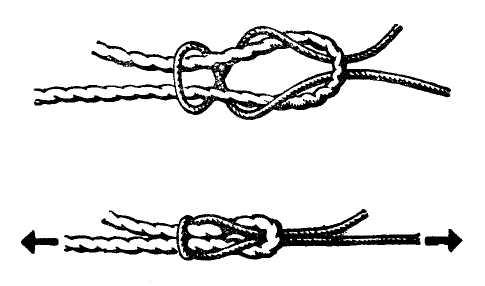

Академический

Взять две веревки разного диаметра. Сделать петлю толстой веревкой, обкрутить ее тонкой веревкой (ходовым концом). Затянуть и расправить узел, с двух концов завязать контрольные узлы.

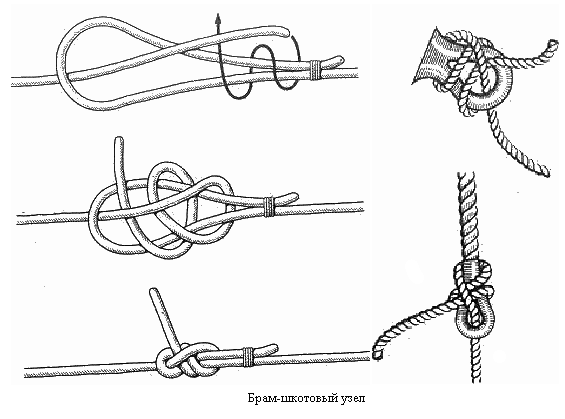

Брам-шкотовый

Взять две разные по диаметру веревки. Из толстой веревки сделать петлю, обкрутить ее ходовым концом тонкой веревки. Затянуть и расправить узел, завязать контрольные узлы.

Узлы грудной обвязки

Проводники:

а) Простой проводник

Сложить одну веревку пополам и на ее конце завязать простой узел в виде петли. Ниже затянуть контрольный узел.

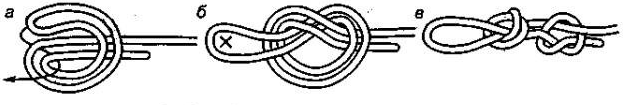

б) Срединный австрийский проводник

Взять одну веревку посередине, сложить из нее цифру 8, используя поворот на 360°. Вершину восьмерки опустить вниз и протянуть так, чтобы получилась петля. Растянуть концы в две разные стороны.

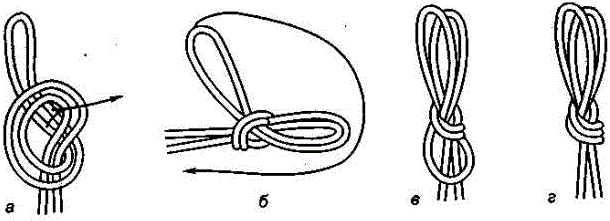

в) Двойной проводник.

Сложить одну веревку пополам, связать и затянуть «пустышку» (она не должна развязываться, если дернуть за петлю). Протянуть нижнюю петлю так, чтобы через нее проходили верхние петли, затем стянуть их к узлу.

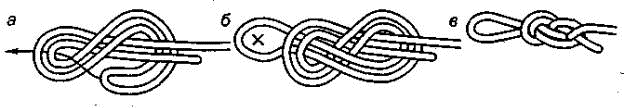

г) Восьмерка- проводник.

Одну веревку сложить пополам, на конце сделать узел, повторяющий очертания цифры 8. Затянуть, расправить – узел готов.

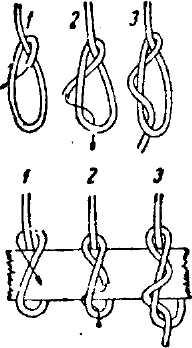

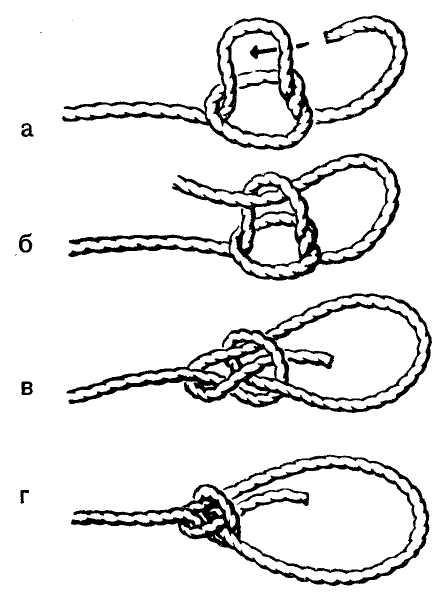

Булинь

Оставив свободные концы, сделать петлю посредством поворота веревки по часовой стрелке на 180°. Ходовым концом обнести опору, продеть конец веревки в получившуюся петлю. Затем обнести рабочую веревку ходовым концом и продеть в петлю с другой стороны. Затянуть и завязать контрольный узел. Используется очень широко. Прост и удобен. Является основой грудной обвязки. Используется при креплении веревки за дерево, выступ, может быть использован в ряде других случаев.

Грудная обвязка.

Если вы оказались ситуации, когда у вас под рукой ничего нет кроме веревки, а страховка для спуска необходима, то можно сделать обвязку из веревки.

Нижняя обвязка из веревки по шагам:

1) Сложите веревку пополам. Вытяните один конец так, чтобы одна сторона была длиннее другой на 30–40 см длиннее.

2) Петлю оставляем спереди, а веревку проводим между ног за спину, затем разделяем хвосты и с разных сторон продеваем через петлю.

3) Отводим концы за спину через разные стороны и снова вперед, не продевая через петлю. Необходимо сделать два оборота вокруг пояса.

4) Закрепить веревку при помощи любого контрольного узла.

5) Петлю и поясные кольца соединить карабином.

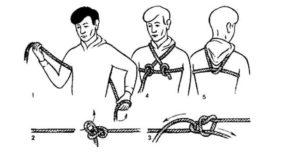

Верхняя обвязка:

1) Заведите веревку за спину.

2) Один из концов перекинуть через шею, пройдя дополнительно, под веревкой на спине.

3) Закрепить оба конца при помощи узла булинь, как показано на рисунке.

Вспомогательные узлы

Удавка

Обнести опору сначала ходовым концом для крепления, а после – рабочим концом, который будет использоваться. Сделать несколько оборотов ходовым концом вокруг рабочего и затянуть узел.

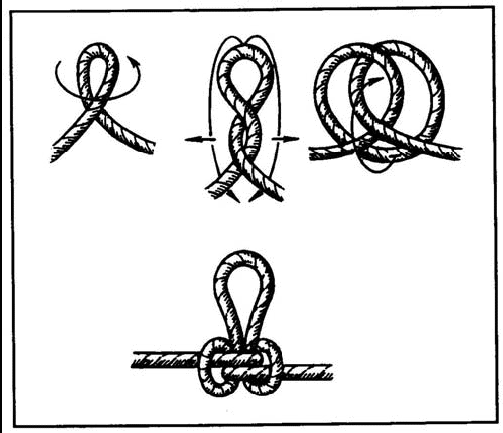

Схватывающий

Берется шнур, предварительно завязанный петлей. Шнур обматывается дважды вокруг основной веревки так, чтобы она находилась внутри петли и все совершенные обороты петли не перехлестывались между собой и лежали ровно. Затягивается узел

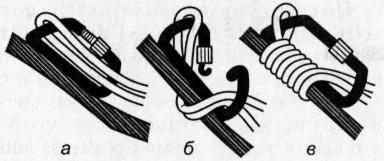

Бахмана

Сложенный вдвое репшнур простегивается в карабин.

Сторона карабина (без застежки) прикладывается к основному фалу.

Рабочий конец веревки обносят вокруг основного фала с приложенной стороной карабина порядка 2-4 раз.

Каждый виток, при этом, простегивается через застежку.

Стремя

Обнести ходовой конец веревки вокруг опоры, протянуть его согласно рисунку и закрепить при помощи контрольного узла.
