Модель стадиона Работа в программем Autocad

Модель стадиона

1.  Создай слои:

2.  Из центра листа начерти отрезки длиной 150 вправо и вверх.

3.  Нарисуй габаритные прямоугольники по образцу:

4.  Создай профили трибуны, лестницы и крыши:

  слой Трибуны;

  начерти полилинию:

  слой Ступени;

  полилиния:

  слой Крыша;

  полилиния:

5.  Скопируй созданные профили:

  заморозь слой 0;

  выдели все три полилинии;

  выполни Редакт à  Копировать;

  «ухвати» рисунок за любую точку и перенеси вправо:

6.  Создаём круглую часть трибун:

  разморозь слой 0;

  вращением создаём крышу:

            выполни Рисование à  Тела à  Вращать;

            объект – крыша (голубая полилиния);

            начальная точка оси – нижний конец вертикального отрезка;

            конечная точка оси – верхний конец вертикального отрезка;

            угол вращения  180;

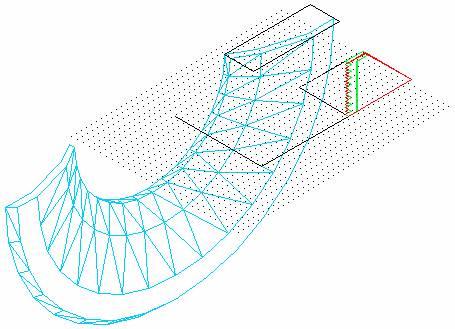

  включи вид ЮЗ изометрия и проверь результат:

  слой – Трибуна, вид Сверху;

  создаём трибуну вращением:

            объект – зелёная полилиния;

            ось – вертикальный отрезок снизу вверх;

            угол вращения  25;

  слой – Ступени;

  создаём лестницу вращением:

            объект – красная полилиния;

            ось – отрезок снизу вверх;

            угол вращения  -5;

  вид ЮЗ изометрия, проверь:

  удали габаритные прямоугольники.

7.  Повернём созданные тела:

  выполни Редакт à  3М операции à  3М поворот;

  объекты – крыша, лестница и трибуна;

  ось – горизонтальный отрезок слева направо;

  угол поворота  90;

8.  Размножим лестницу и трибуну массивом:

  заморозь слой Крыша;

  выполни Редакт à  Массив;

  объекты – зелёный и красный;

  круговой;

  центр массива – точка пересечения вертикального и горизонтального отрезков;

  число элементов  7 (на 1 больше, чем требуется);

  угол заполнения  180:

  удали лишние лестницу и трибуну:

  разморозь слой Крыша.

9.  Создаём прямую часть трибун:

  выдавливаем:

            слой Крыша;

            выдави крышу на 480;

            слой Трибуна;

            выдави трибуну на 100;

            слой Ступени;

            выдави лестницу на 20;

  поворачиваем:

            3М поворот;

            все три тела;

            ось горизонтальная (слева направо);

            угол 90;

  перемести крышу, лестницу и трибуну на место:

10.          Поворачиваем стадион:

  выполни Редакт à  Повернуть:

            объекты – всё, что есть;

            базовая точка – точка пересечения осей;

            угол поворота 90:

11.          Размножаем прямую часть трибун:

  массив:

            объекты – трибуна и лестница;

            прямоугольный;

            число строк 1;

            число столбцов 4;

            расстояние между столбцами 120.

12.          Вторую часть стадиона получим массивом:

  подготовим оси:

            скопируй вертикальную ось на 480 вправо;

            выдели горизонтальную ось;

            ухвати её за левую ручку и перемести к нижнему концу правой оси:

  включи привязку Середина;

  Массив:

            объекты – все части стадиона;

            круговой;

            центр массива – середина горизонтальной оси;

            число элементов 2;

            угол заполнения 360;

            поворачивать:

13.          Создай и размножь массивами колонны, поддерживающие крышу:
