Монтаж КРУ и КТП

Монтаж КРУ и КТП

1. Комплектные распределительные устройства

КРУ – распределительное устройство, все элементы которого изготовлены и испытаны на заводе и поставляются комплектно вместе с оборудованием и аппаратурой в собранном виде.

I.Низковольтные распределительные устройства предназначены для приема и распределения электроэнергии, выполняются из шкафов со встроенными аппаратами для коммутации, управления, измерения и защиты.

Каждый шкаф распределительного устройства состоит из следующих отсеков:

1. аппаратного, в котором находится оснащение всех функциональных блоков,

2. шинного, в котором расположены главные сборные шины устройства, а также сборные горизонтальные шины каждого из шкафов,

3. соединительного, где размещены присоединительные зажимы и отходящие кабели.

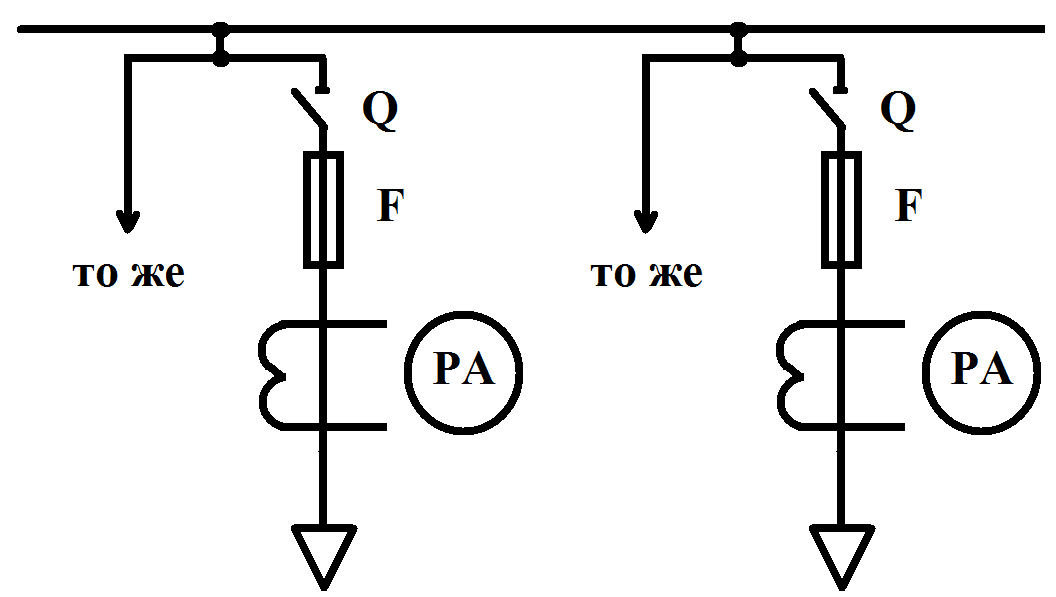

Схема линейной панели КРУ до 1 кВ

II. КРУ на напряжение 6-10 кВ
Комплектная камера распределительного устройства КСО-272

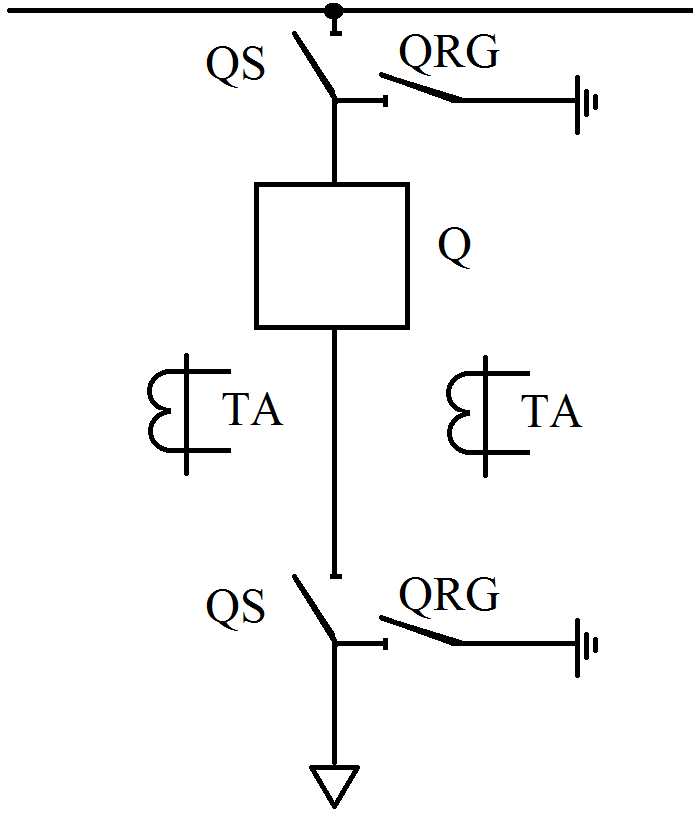

Электрическая схема КСО-272

Шкаф КРУ-2 с выключателем ВМП-10 и пружинным приводом:
1 — релейный шкаф; 2 — сборные шины; 3— верхние ножи разъединителя; 4— трансформаторы тока; 5 — концевые кабельные заделки; 6 — нижние ножи разъединителя; 7 — заземлитель; 8 — болты для заземления; 9 — выключатель;
10 — привод; 11 — выкатная тележка

II.Комплектная трансформаторная подстанция

Трансформаторная подстанция — электроустановка, предназначенная для приема, преобразования (повышения или понижения) U в сети переменного тока и распределения электроэнергии в системах электроснабжения потребителей сельских, поселковых, городских, промышленных объектов.

Состоит из силовых трансформаторов, распределительного устройства РУ, устройства автоматического управления и защиты, а также вспомогательных сооружений.

Трансформаторные подстанции называют комплектными или КТП, если их изготовляют на заводах и доставляют на место установки в полностью собранном виде или отдельными блоками.

По типу исполнения комплектные трансформаторные подстанции (КТП) разделяются на:
• в бетонном корпусе
• в панелях типа "сэндвич"
• в металлическом корпусе

Типы и виды КТП. Классификация

• БКТП - Блочная комплектная трансформаторная подстанция

• КТПНУ - комплектная трансформаторная подстанция наружной установки

• КТП киоскового типа

• КТПВ - комплектные трансформаторные подстанции внутренней установки

• КТП Мачтовые. РУНН

Вставить пропущенные слова

1. Низковольтные _____________устройства предназначены для приема и распределения электроэнергии, выполняются из шкафов со встроенными аппаратами для коммутации, управления, измерения и защиты.

2. Камера сборная одностороннего обслуживания предназначена для работы в электрических установках трехфазного ________тока частоты 50 и 60 Гц напряжением 6 и 10 кВ.

3. ______________________ — электроустановка, предназначенная для приема, преобразования (повышения или понижения) U в сети переменного тока и распределения электроэнергии в системах электроснабжения потребителей сельских, поселковых, городских, промышленных объектов.

4. Трансформаторные подстанции называют ______________или КТП, если их изготовляют на заводах и доставляют на место установки в полностью собранном виде или отдельными блоками.

Выбрать правильный ответ:

5.Шкаф состоит из 3-х частей: корпуса, выкатной тележки , релейного шкафа:

1. камера сборная одностороннего обслуживания

2. Выкатные КРУ для внутренней установки

3. Комплектные распределительные устройства напряжением 6(10) кВ серии К-594

5 ОТВЕТОВ – «5»
4 ОТВЕТА – «4»
3 ОТВЕТА – «3»
