Мультимедийные проекторы (виды, устройство, возможности)

Мультимедийные проекторы (виды, устройство, возможности)

Актуальность темы

В повседневной жизни все больше и больше начинают пользоваться популярностью мультимедийные проекторы.

Преимущества проектора:

• Только проектор может «выдать» качественную картинку размером более 300" по диагонали.
• Проектор предоставляет самое выгодное соотношение рубль/дюйм.
• Проекторы гораздо более компактные и поэтому не занимают много места, а покрываемая диагональ больше, чем диагональ плазмы или ЖК телевизора, к тому же некоторые модели могут быть установлены на потолке.
• Проекторы имеют большое количество входов (особенно домашние), соответственно к ним можно подключить любой видеоисточник, будь то DVD - плеер, видеомагнитофон, игровая приставка и так далее.

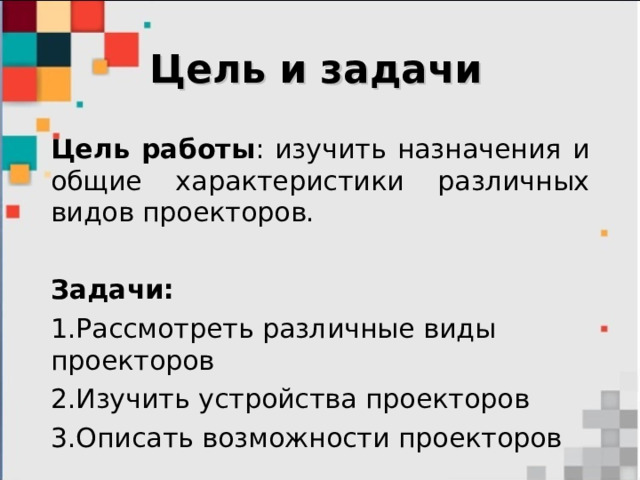

Цель и задачи

Цель работы : изучить назначения и общие характеристики различных видов проекторов.

Задачи:

• Рассмотреть различные виды проекторов
• Изучить устройства проекторов
• Описать возможности проекторов

LCD -проектор

Преимущества: малый вес и стоимость, прекрасно подходят для презентаций, высокая яркость, идеальная геометрия, легкая настройка и использование, подходят для очень больших экранов.

Недостатки: необратимая деградация (старение) LCD - матрицы через 3-4 года интенсивной эксплуатации, невысокий уровень черного, "мертвые" пикселы, обязательно активное охлаждение, более высокий уровень шума.

DLP -проектор

Проектор, основанный на технологии 3 LCD , позволяет получать более яркое изображение без потери деталей в светах и тенях. Увеличение яркости или контрастности на DLP - проекторе неизбежно приводит к исчезновению деталей в светах и появлению ступенчатости на плавных тональных переходах.

Двухматричный DLP - проектор

В двухматричных DLP - проекторах, вращающийся цветной фильтр имеет два сектора пурпурного (смесь красного с синим) и желтого (смесь красного и зеленого) цветов (рисунок 1.3). Дихроичные призмы разделяют световой поток на составляющие, при этом поток красного цвета в каждом случае направляется на одну из DMD - матриц. На вторую в зависимости от положения фильтра направляется поток либо синего, либо зеленого цвета. Таким образом, двухматричные проекторы, в отличие от одноматричных, проецируют на экран картинку красного цвета постоянно, что позволяет компенсировать недостаточную интенсивность красной части спектра излучения.

Трехматричный DLP - проектор

В трехматричных DLP - проекторах (рисунок 1.4) световой поток лампы с помощью дихроичных призм расщепляется на три составляющих (RGB), каждая из которых направляется на свою DMD - матрицу, формирующую картинку одного цвета. Объектив аппарата проецирует на экран одновременно три цветных картинки, формируя, таким образом, полноцветное изображение. Благодаря высокой эффективности использования светового излучения лампы, трехматричные DLP - проекторы, как правило, характеризуются повышенным световым потоком, достигающим у наиболее мощных аппаратов 18000 ANSI - лм.

Показатель необходимой яркости проектора в зависимости от внешних факторов

Уровень внешнего освещения

Яркость проектора (в зависимости от ширины экрана), лм

Комната без затемнения или с прозрачными шторами (250 Лк)

150 см

2000–2500

Затемненная комната (150 Лк) - непрозрачные шторы - полуподвальное помещение, и т.п.

200 см

250 см

Полное затемнение или комната без окон (50 Лк)

3500-3700

1000–1200

5000-6000

500-600

300 см

2000–2500

600-800

7000-8500

3000-3500

900-1100

4000-5000

1500–1800

Структурная схема LCD-проекторов

1. Вентилятор потребления охлаждает R , Г и клапаны света B (панели наименьшего общего кратного).

2. Вентилятор лампы (вентилятор Потребления) главным образом крутой собрание Лампы.

3. Вытяжной вентилятор главным образом рассеивает теплоту от собрания Лампы.

4. Во время ремонтных работ раздел, включенный пунктирами, должен быть обработан как единственный (отдельный) модуль.

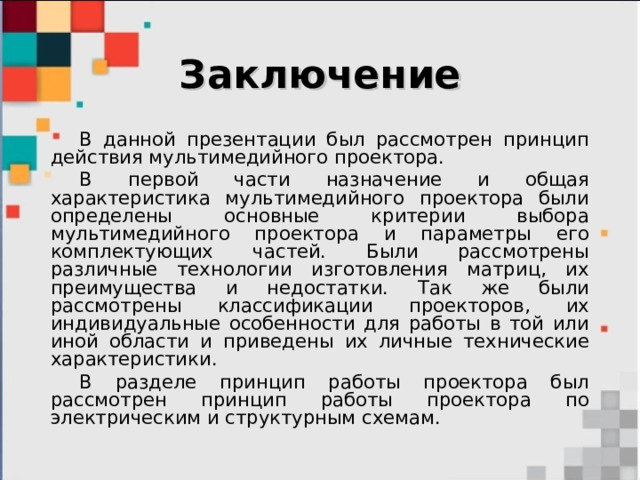

Заключение

В данной презентации был рассмотрен принцип действия мультимедийного проектора.

В первой части назначение и общая характеристика мультимедийного проектора были определены основные критерии выбора мультимедийного проектора и параметры его комплектующих частей. Были рассмотрены различные технологии изготовления матриц, их преимущества и недостатки. Так же были рассмотрены классификации проекторов, их индивидуальные особенности для работы в той или иной области и приведены их личные технические характеристики.

В разделе принцип работы проектора был рассмотрен принцип работы проектора по электрическим и структурным схемам.

Список литературы

• Алексей Гинзбург; Марин Милчев. Периферийные устройства.- М.: «Искра», 2002.
• Кучеров Д.П. Источники ПК и периферии. - СПб.: Наука и Техника, 2002.
• http://www.allprojectors.ru/index.html
