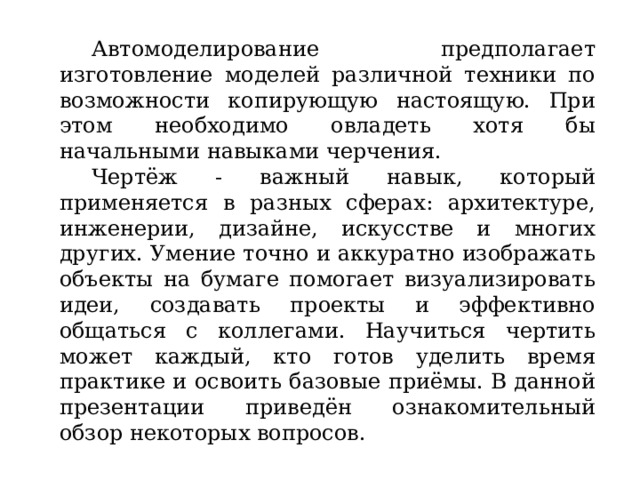

Автомоделирование предполагает изготовление моделей различной техники по возможности копирующую настоящую. При этом необходимо овладеть хотя бы начальными навыками черчения.

Чертёж - важный навык, который применяется в разных сферах: архитектуре, инженерии, дизайне, искусстве и многих других. Умение точно и аккуратно изображать объекты на бумаге помогает визуализировать идеи, создавать проекты и эффективно общаться с коллегами. Научиться чертить может каждый, кто готов уделить время практике и освоить базовые приёмы. В данной презентации приведён ознакомительный обзор некоторых вопросов.

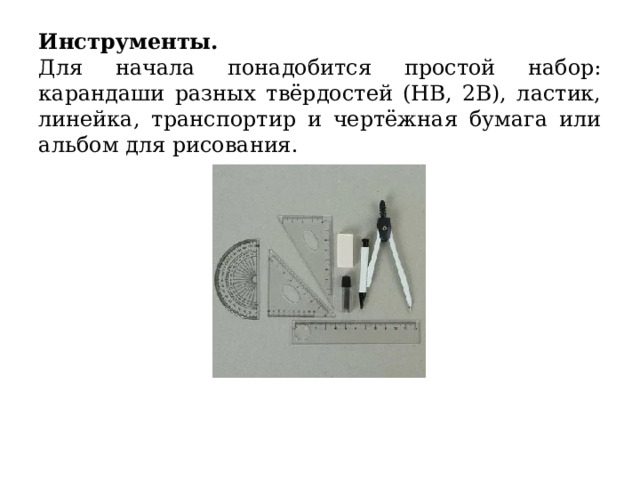

Инструменты. Для начала понадобится простой набор: карандаши разных твёрдостей (HB, 2B), ластик, линейка, транспортир и чертёжная бумага или альбом для рисования.

Карандаши бывают разные по твёрдости. Подбираем в зависимости от силы нажима и типа бумаги.

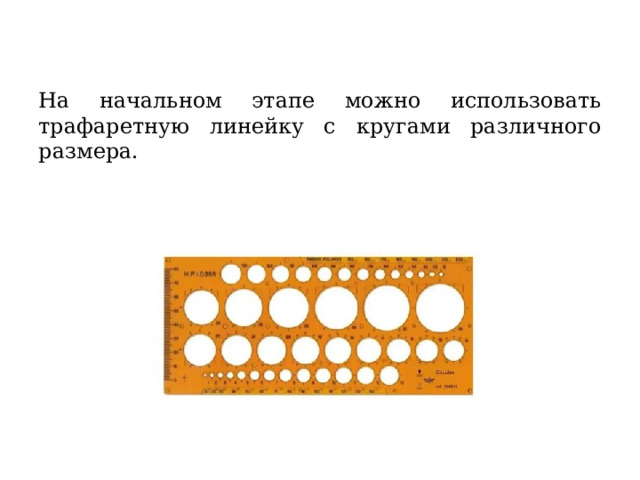

На начальном этапе можно использовать трафаретную линейку с кругами различного размера.

Самая распространённая ошибка у учащихся начинать отсчёт от края линейки или от цифры один. Отсчёт всегда ведётся от цифры ноль.

Для наглядности можно сначала потренироваться чертить линейкой на тетрадных листах, где две клеточки составляют 1 сантиметр и угол всегда прямой.

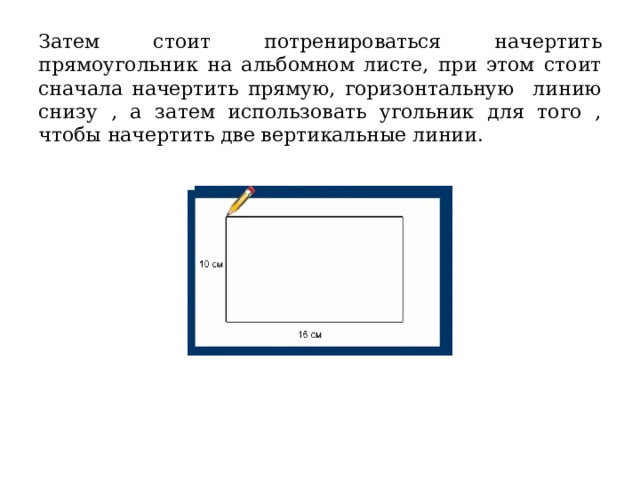

Затем стоит потренироваться начертить прямоугольник на альбомном листе, при этом стоит сначала начертить прямую, горизонтальную линию снизу , а затем использовать угольник для того , чтобы начертить две вертикальные линии.

Угольник лучше использовать с такой разметкой ,чтобы сразу отмерить линии по размеру.

От простых прямоугольников можно переходить к более сложным фигурам, с указанием размеров в миллиметрах, таким способом.

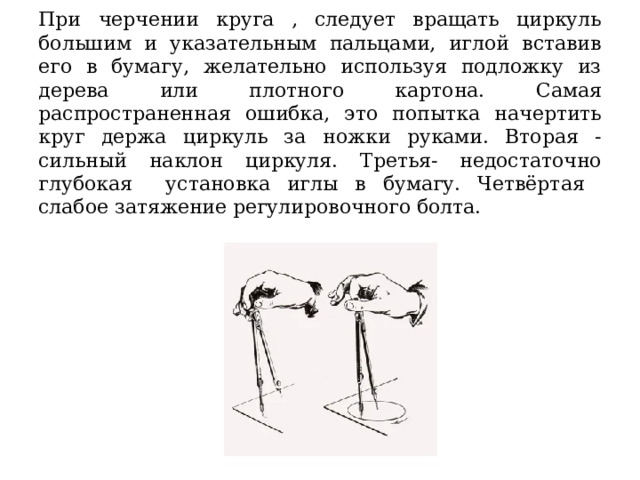

При черчении круга , следует вращать циркуль большим и указательным пальцами, иглой вставив его в бумагу, желательно используя подложку из дерева или плотного картона. Самая распространенная ошибка, это попытка начертить круг держа циркуль за ножки руками. Вторая - сильный наклон циркуля. Третья- недостаточно глубокая установка иглы в бумагу. Четвёртая слабое затяжение регулировочного болта.

Размеры на круге следует отображать как показано на картинке в миллиметрах.

Таким образом мы рассмотрели начальные вопросы черчения. Умений начертить прямоугольник и круг достаточно для того, чтобы отойти от использования шаблонов в начальном автомоделировании и приступить к проектированию своих конструкций.

Следует помнить, что при работе необходимо соблюдать технику безопасности которую следует изучить дополнительно.

Желаю Вам, творческих успехов!
